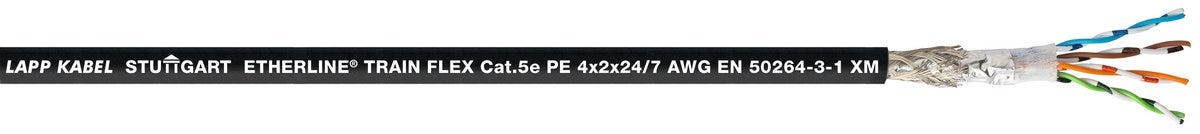

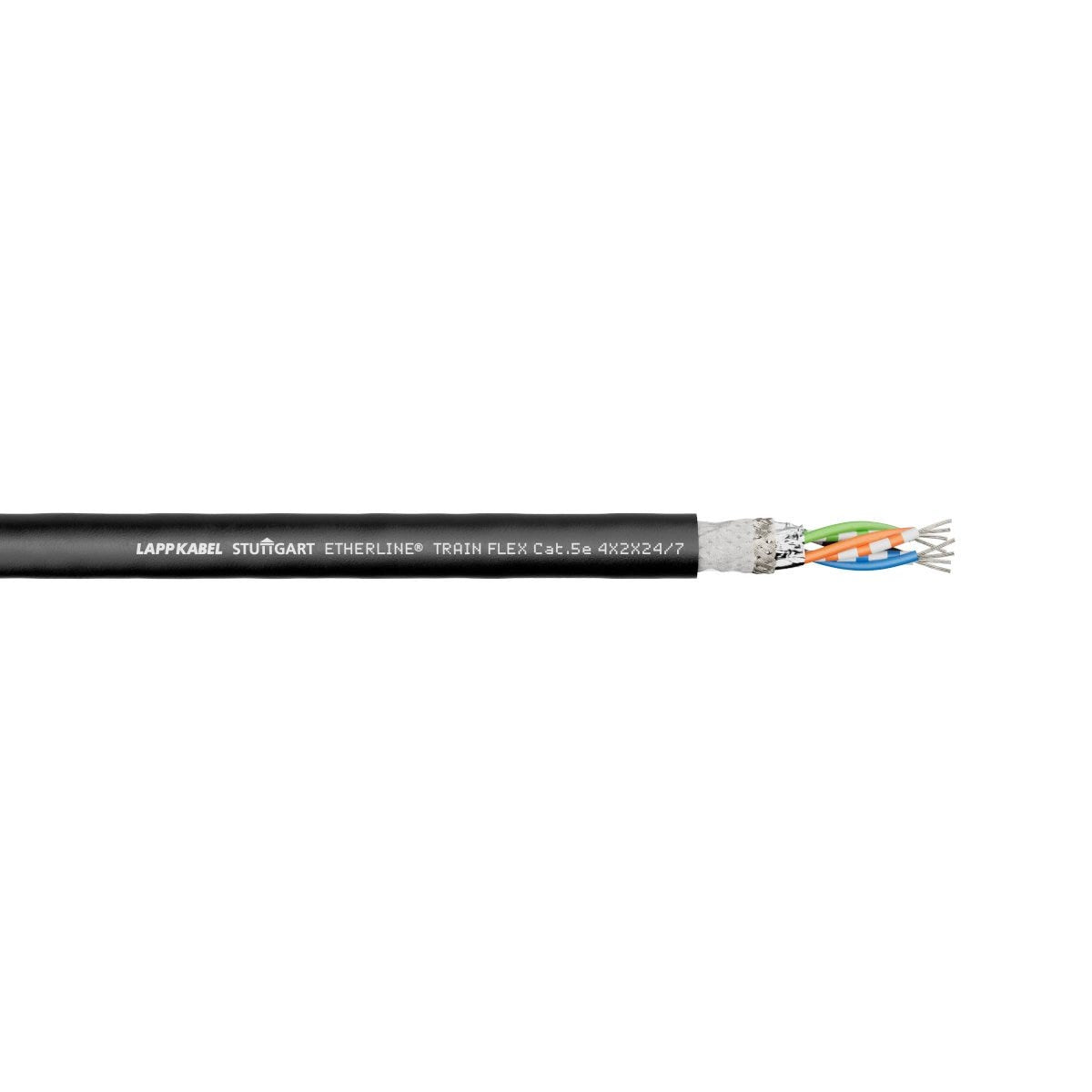

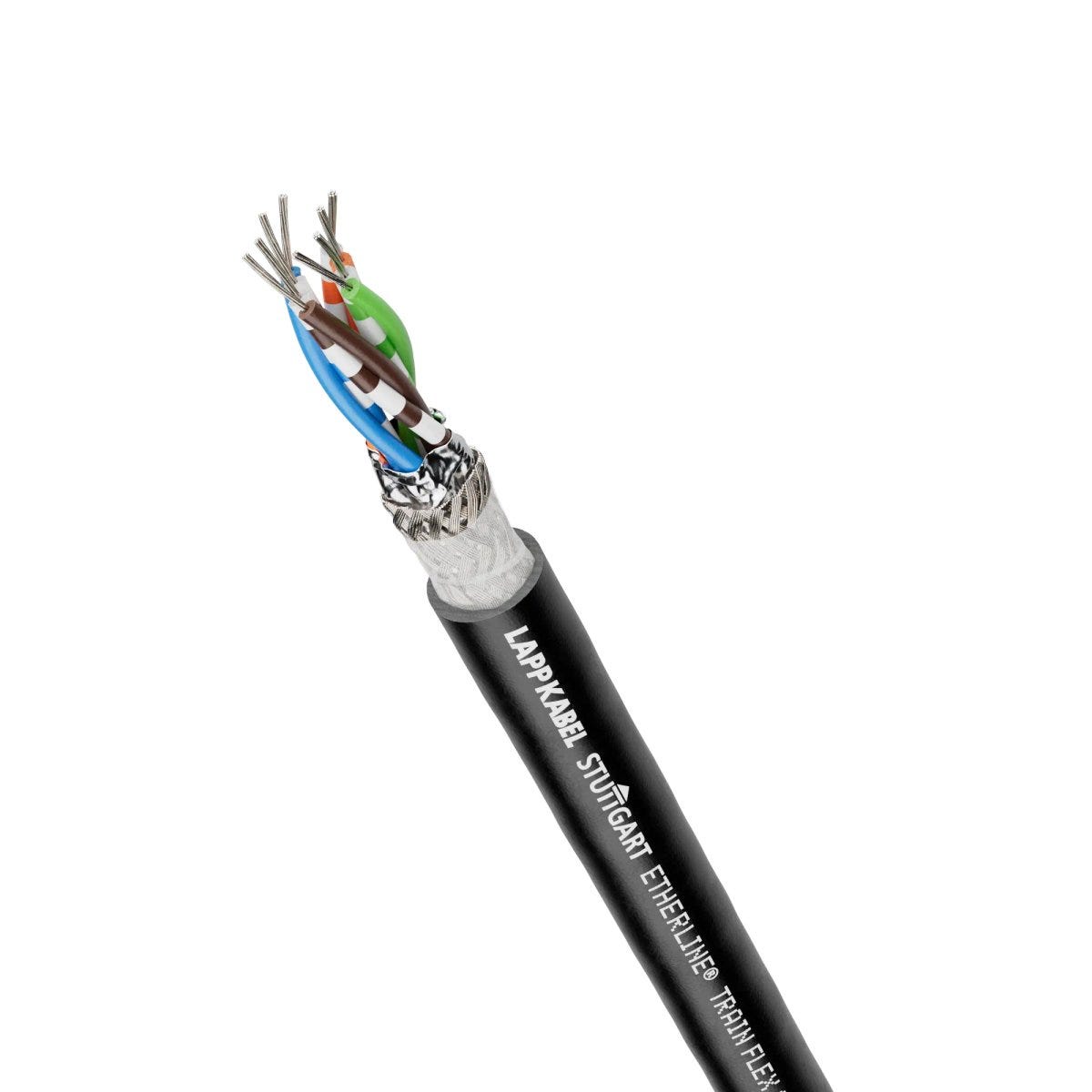

ETHERLINE® TRAIN Cat.5e 4x2x24/7 PE
cáp Ethernet; Linh hoạt; ETHERNET/IP, PROFINET; Ứng dụng PROFINET®: Loại C; Cat.5e; SF/UTP; XLPE; Không halogen; màu đen
ETHERLINE® TRAIN Cat.5e 4x2x24/7 PE
425.880₫
/
ETHERLINE® TRAIN Cat.5e 4x2x24/7 PE
425.880₫
/
Còn hàng (4294)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
icon sturgeon signal
Certificate
CE marked
VDE certified
ETHERNET/IP
PROFINET
Lợi ích
Compliant with standards for use in rail vehicles (fire behaviour test according to DIN EN 45545-2:2016-02, requirements sets R22 and R23, hazard levels HL1, HL2 and HL3)
Để bảo vệ con người và tài sản
Tuân thủ các tiêu chuẩn về sử dụng trên phương tiện đường sắt (thử nghiệm tính chất cháy theo tiêu chuẩn DIN EN 45545-2:2016-02, các bộ yêu cầu R22 và R23, các Mức nguy cơ HL1, HL2 và HL3)
Tuân thủ các tiêu chuẩn áp dụng cho phương tiện đường sắt (các yêu cầu về an toàn phòng cháy và thiết kế cáp theo tiêu chuẩn DIN EN 50264-3-1, loại XM)
Sản phẩm cũng đã được chứng nhận theo các tiêu chuẩn thử nghiệm NF của AFNOR (Hiệp hội Tiêu chuẩn hóa Pháp) (xem Thông số kỹ thuật)
Các vật liệu cách điện và bọc cách điện có cấu trúc liên kết chéo giúp tăng cường độ bền ở nhiệt độ cao
Các vật liệu không halogen và có khả năng chống cháy cao giúp giảm thiểu nguy cơ lan truyền ngọn lửa, mật độ khói cao và khói độc hại trong trường hợp xảy ra hỏa hoạn
Để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz (Cat. 5e) hoặc tối đa 600 MHz (Cat.6A và Cat.7).
Đơn đăng ký
For fixed installation and occasional flexing
Dùng linh hoạt trong mạng PROFINET (loại B)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Can be used in dry, damp and, especially, harsh and oily environments
Suitable for outdoor use
Dùng để nối cáp cho camera, hệ thống thông tin giải trí hoặc hệ thống bán vé trên các phương tiện giao thông đường bộ
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Có khả năng chống chịu rất cao đối với dầu, nhiên liệu, chất kiềm và axit
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET |
| Copper index | 38.000 kg/km |
| Copper index (lb) | 255.350 lb |
| Trọng lượng | 76 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE) |
| Điện trở vòng lặp ở 20°C | 173 |
| Các tốc độ truyền dữ liệu có thể đạt được | 1000 |
| Tốc độ truyền tín hiệu (danh định) | 0.74 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

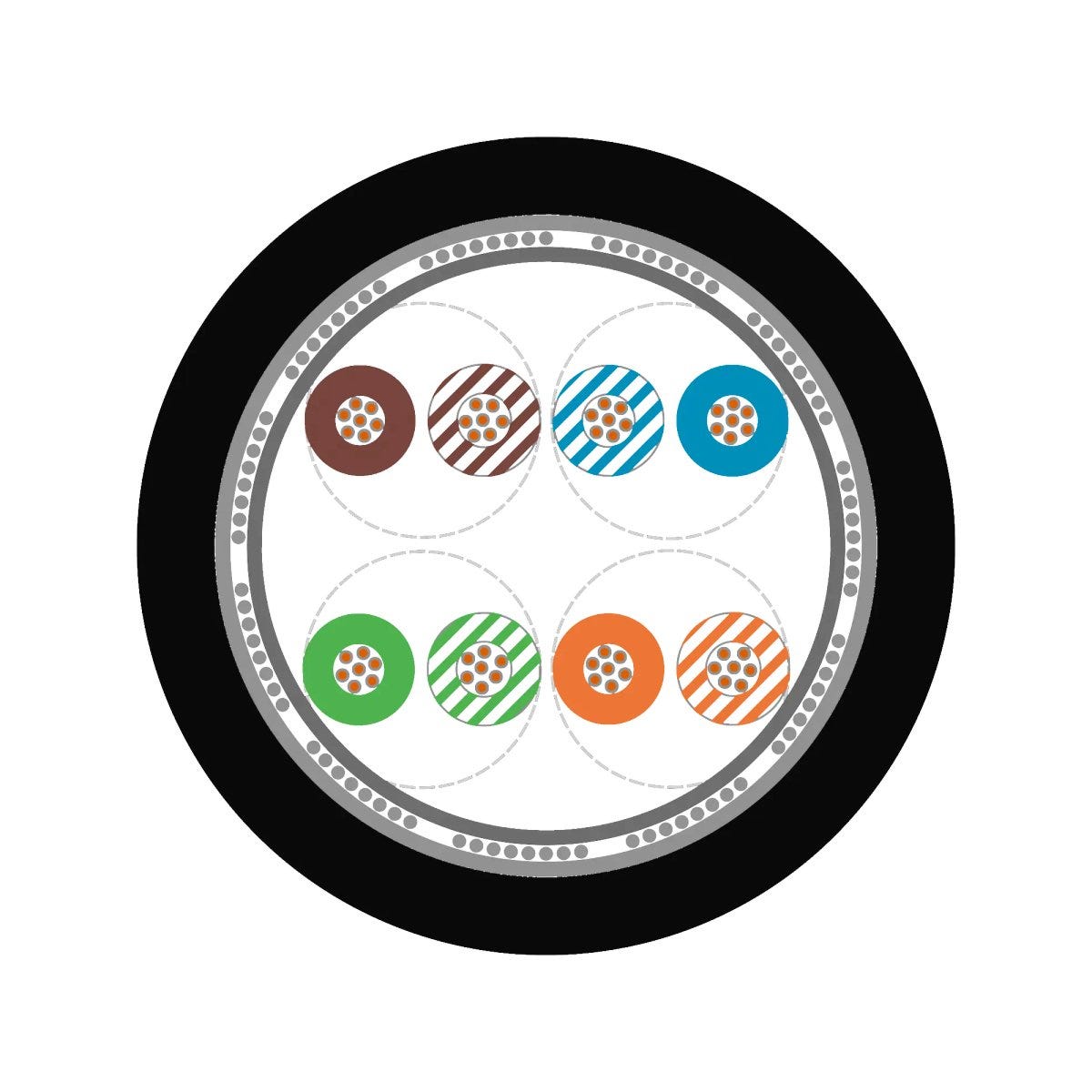

Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.17 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 7.7 mm |
| Đường kính ngoài tối thiểu | 7.5 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.22 mm² |
| Số hiệu/kích thước dây dẫn | 4x2x24/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 4 |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Cặp xoắn |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Không |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 8 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 24 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền của vỏ ngoài | Hợp chất polymer liên kết chéo bằng chùm tia điện tử |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 7.9 |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Số lượng dây đấu | 7 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | XLPE |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | EN 50267-2-1, IEC 60754-1 |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -35 |
| Độ ăn mòn của khí đốt theo | IEC 60754-2 |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại C |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -45 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 90 |
| Nhiệt độ lắp đặt tối thiểu | -35 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 63.2 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -35 °C đến 90 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.5e |
| Độ độc thấp của khí cháy theo | EN 50264-1 |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 79.0 mm |
| Nhiệt độ lắp ráp tối đa | 90 |
| Bán kính uốn tối thiểu, khi cố định | 8 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -45 °C đến 90 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | NF-C 32-070 (C2), IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50264-1 EM104 |
| Chống tia UV theo tiêu chuẩn | EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài) |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 90 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Đúng vậy |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® TRAIN
| Article number | Số hiệu/kích thước dây dẫn | Loại cáp Ethernet | Imp outer dia cable sheath nom | Số lõi | Đường kính ngoài danh nghĩa | Conductor cross-section (mm2) | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 2170906 | 1x4x22/7AWG | Cat.5e | 4 | 6.5 | 0.34 | 62 kg/km | ||
| 2170907 | 4x2x24/7AWG | Cat.5e | 8 | 7.7 | 0.22 | 76 kg/km | ||
| 2170908 | 4x2x24/7AWG | Cat.6A | 8 | 8.4 | 0.22 | 75 kg/km | ||
| 2170909 | 4x2x24/7AWG | Cat.7 | 8 | 8.4 | 0.22 | 95 kg/km | ||
| 2170910 | 1x4x0,5 | Cat.5e | 4 | 7.6 | 0.5 | 83 kg/km |
