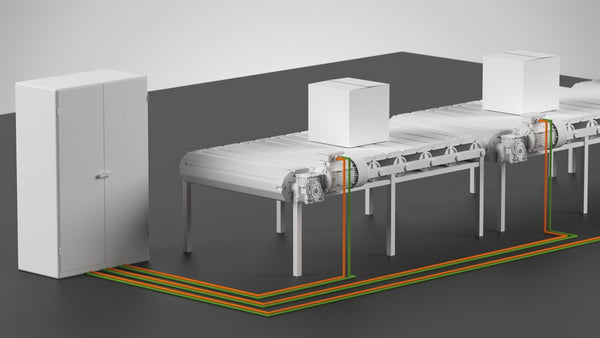

Với hệ thống cáp tập trung, hệ thống điều khiển, bộ biến tần và phân phối điện chủ yếu được đặt trong tủ điều khiển hoặc trực tiếp trên hệ thống băng tải. Động cơ, cảm biến và bộ truyền động được cấp điện từ đó.

Các đặc điểm điển hình của kiến trúc tập trung

• Cung cấp năng lượng tập trung
• Cấu trúc hệ thống rõ ràng
• Kiến trúc đã được chứng minh cho các hệ thống tiêu chuẩn

Giới hạn đối với hệ thống băng tải mô-đun

Với sự phức tạp của hệ thống ngày càng tăng:

• Đường cáp dài
• Chi phí lắp đặt cao
• Tính linh hoạt hạn chế đối với việc mở rộng

Hệ thống cáp tập trung vẫn hợp lý cho các khái niệm hệ thống có cấu trúc rõ ràng, ít động hơn.

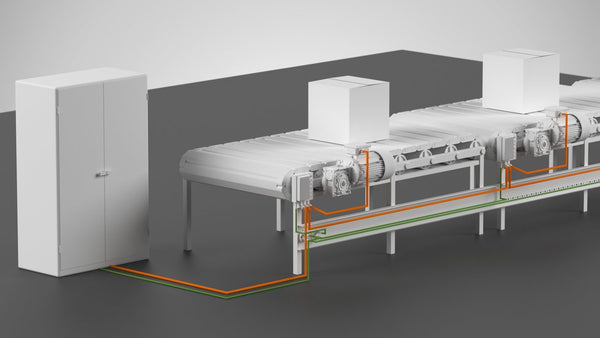

Với cấu trúc liên kết đường thẳng, năng lượng và tín hiệu liên lạc được truyền từ mô-đun này sang mô-đun khác. Mỗi phân đoạn băng chuyền là một phần của cấu trúc liên tục, không cần quay trở lại tủ điều khiển trung tâm riêng biệt. Cấu trúc này làm giảm số lượng bó dây song song và giảm thiểu giao diện giữa các cấp độ năng lượng và điều khiển. Cấu trúc liên kết đường thẳng đặc biệt tiết kiệm cho các hệ thống băng tải mô-đun có tính động thay đổi cao.

• Giảm độ phức tạp lắp đặt: Việc kết nối tuần tự các mô-đun giúp loại bỏ nhu cầu cáp sao phức tạp và các điểm thu thập tập trung.
• Vận hành nhanh hơn: Các kết nối được lắp ráp sẵn cho phép có cấu trúc rõ ràng và rút ngắn thời gian lắp đặt.
• Khả năng mở rộng cao: Các mô-đun băng tải mới có thể được tích hợp vào các dây chuyền hiện có mà không cần phải điều chỉnh cơ bản kiến trúc tổng thể.
• Tối ưu hóa việc sử dụng vật liệu và không gian: Ít bó cáp hơn và giảm các tuyến cáp giúp đơn giản hóa việc lập kế hoạch hệ thống.

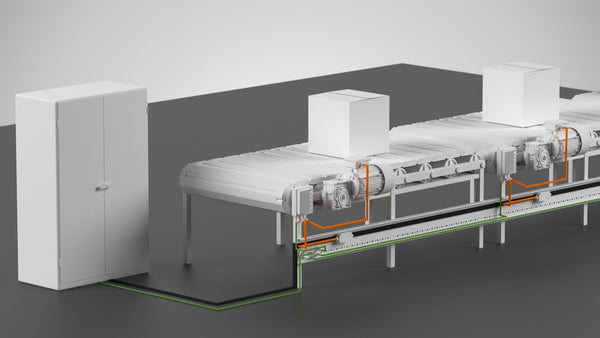

Cấu trúc liên kết dạng vòng cho phép phân phối năng lượng và tín hiệu theo từng phân đoạn dọc theo dây chuyền băng tải. Các mô-đun được kết nối thông qua các điểm truyền tải được xác định trước, tạo ra sự tách biệt rõ ràng giữa các phần băng tải riêng lẻ. Ngược lại với cấu trúc tuyến tính thuần túy, kiến trúc dạng vòng cho phép phân đoạn rõ ràng hơn các đường dẫn năng lượng và vùng bảo trì. Cấu trúc liên kết dạng vòng đặc biệt phù hợp với các hệ thống có tần suất bảo trì cao và các vùng vận chuyển được phân định rõ ràng.

Lợi ích

• Bảo trì có mục tiêu từng phân đoạn: Các phân đoạn có thể được kiểm tra hoặc bảo trì riêng biệt mà không ảnh hưởng đến toàn bộ dây chuyền băng tải.
• Giảm sự lây lan lỗi: Các lỗi trong một mô-đun không ảnh hưởng ngay lập tức đến toàn bộ cấu trúc.
• Cải thiện tính minh bạch của hệ thống: Các điểm truyền tải rõ ràng giúp khắc phục sự cố và chẩn đoán.
• Phân phối năng lượng có cấu trúc: Cấu trúc dạng vòng hỗ trợ phân bổ tải sạch sẽ dọc theo hệ thống.

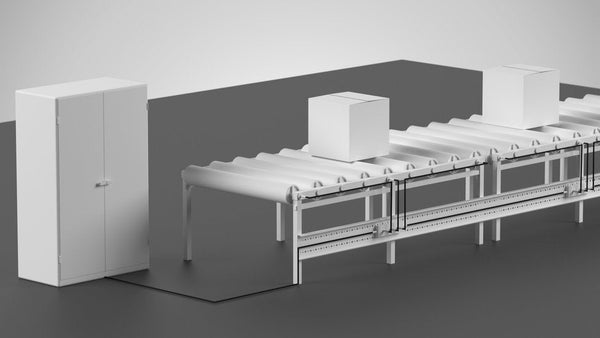

Các con lăn dẫn động cơ (MDR) tích hợp bộ truyền động điện trực tiếp vào con lăn băng tải. Điều này giúp loại bỏ nhu cầu về các bộ truyền động tập trung, hộp số hoặc khớp nối cơ học. Mỗi vùng băng tải được điều khiển điện riêng biệt. Điều này làm giảm sự phức tạp về cơ học và tăng độ chính xác điều khiển.

• Hiệu quả năng lượng theo từng vùng: Chỉ các đoạn băng tải đang hoạt động mới được vận hành - điều này giúp giảm mức tiêu thụ năng lượng và tải nhiệt.
• Giảm các bộ phận hao mòn cơ học: Ít bộ phận truyền động bên ngoài hơn đồng nghĩa với việc ít phải bảo trì hơn.
• Tính mô-đun cao: Các đoạn băng tải có thể được tích hợp hoặc thay thế độc lập.
• Cải thiện điều kiện EMC: Cáp động cơ ngắn và trình điều khiển phi tập trung giúp giảm nhiễu điện từ.

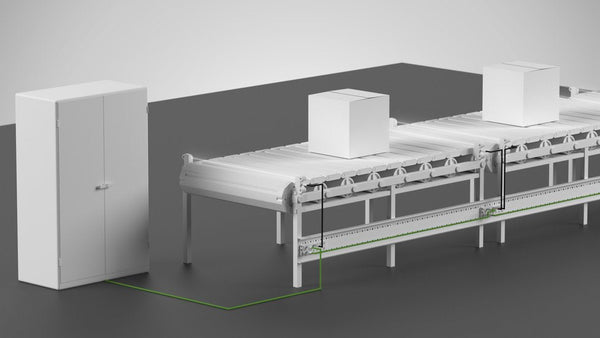

Các hệ thống băng tải hiện đại được kết nối mạng cao. Cảm biến, bộ truyền động, linh kiện an toàn và hệ thống điều khiển liên tục giao tiếp qua các mạng công nghiệp. Cơ sở hạ tầng dữ liệu không ổn định sẽ trực tiếp dẫn đến thời gian ngừng hoạt động hoặc gián đoạn quy trình. Một cơ sở hạ tầng mạng công nghiệp được thiết kế tốt sẽ tăng tính khả dụng của hệ thống, cải thiện các tùy chọn chẩn đoán và hỗ trợ các khái niệm bảo trì dự đoán.

• Khả năng chống nhiễu cao (EMC): Động cơ, bộ biến tần và cáp nguồn tạo ra trường nhiễu điện từ. Cáp dữ liệu phải được che chắn phù hợp.
• Khả năng chịu tải cơ học: Chuyển động, rung động và điều kiện môi trường công nghiệp đòi hỏi cấu trúc cáp chắc chắn.
• Tốc độ dữ liệu chống chịu được trong tương lai: Các hệ thống mô-đun phải truyền tải lượng dữ liệu ngày càng tăng một cách đáng tin cậy.
• Khả năng tương thích tiêu chuẩn: Hỗ trợ các giao thức Ethernet công nghiệp và fieldbus như PROFINET.
