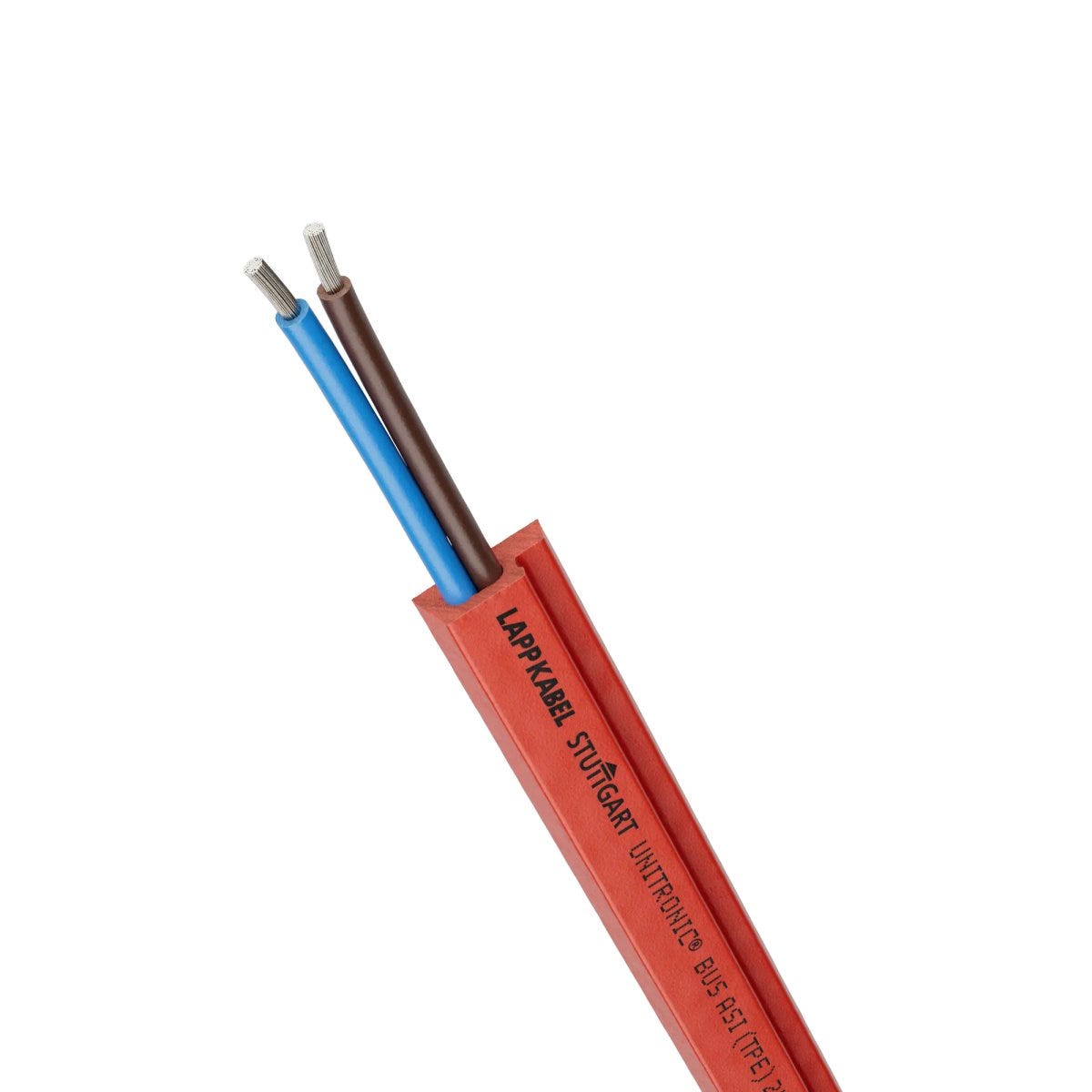

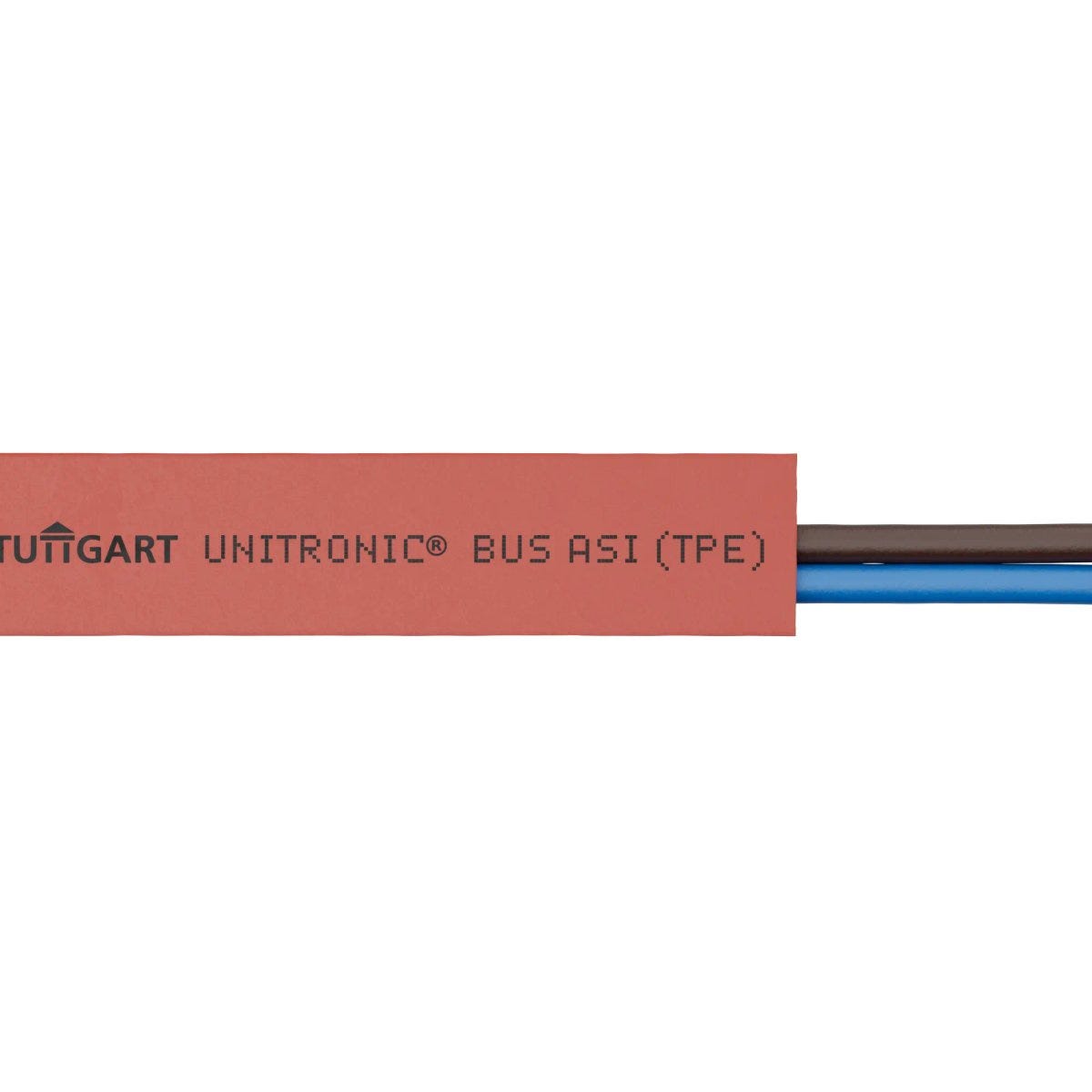

UNITRONIC® BUS ASI (TPE) 2X1,5 RD
Cáp bus; AS-Interface; Lắp đặt cố định; Hình dạng cáp: phẳng; Chất đàn hồi nhiệt dẻo; Không halogen: Không; -40 °C to 85 °C max. conductor temperature; màu đỏ
UNITRONIC® BUS ASI (TPE) 2X1,5 RD
145.440₫
/
UNITRONIC® BUS ASI (TPE) 2X1,5 RD
145.440₫
/
Còn hàng (8000)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
%202X1,5%20RD){kind=link}
Certificate
AS-Interface marked
Lợi ích
Available in 3 different sheath designs ("Rubber", TPE, PVC)
The “G” variant is halogen free
The “TPE” version with oil-resistant outer sheath is especially suitable for wet areas in conjunction with water-soluble cooling lubricants
Reverse polarity protection technology thanks to geometrically coded cable
Cáp màu vàng dùng để cấp nguồn điện và truyền dữ liệu đồng thời thông qua các lõi riêng biệt, đảm bảo trao đổi dữ liệu đầy đủ và giảm thiểu công sức đi dây
Cáp màu đen truyền nguồn phụ với điện áp 30 V DC; cáp màu đỏ phù hợp với điện áp 230 V AC và dòng điện lớn. Cáp màu xám được dùng để cấp nguồn 48 V DC
Biến thể “LD” (Long Distance) cho phép kết nối các mô-đun ở khoảng cách xa hơn nữa và giúp tiết kiệm thêm các nguồn điện AS-i
Các sản phẩm có hậu tố "A" trong tên sản phẩm đã được cấp chứng nhận UL theo các thông số kỹ thuật và có thể được sử dụng tại Bắc Mỹ
Có sẵn với 3 kiểu vỏ bọc khác nhau (cao su, TPE, PVC)
Biến thể “G” không halogen
Biến thể “TPE” có vỏ ngoài chống dầu đặc biệt phù hợp cho các khu vực ẩm ướt khi sử dụng kết hợp với chất bôi trơn làm mát hòa tan trong nước
Công nghệ bảo vệ chống đảo cực nhờ cáp được mã hóa hình học.
Đơn đăng ký
Can be used universally on machine interfaces for many applications in data and signal transmission
Các lĩnh vực ứng dụng điển hình là cảm biến và bộ dẫn động ở cấp độ hiện trường
Suitable for many applications, depending on the sheath material
For fixed installation and occasional flexing without tensile strain
Can be used in dry and damp environments
Suitable for medium mechanical stress
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Có thể sử dụng rộng rãi trên các giao diện máy móc cho nhiều ứng dụng trong lĩnh vực truyền dữ liệu và truyền tín hiệu
Phù hợp với nhiều ứng dụng khác nhau, tùy thuộc vào chất liệu vỏ bọc
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong môi trường khô và ẩm ướt
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm, đồng thời có khả năng chống dầu ở mức độ hạn chế.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp bus |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | AS-Interface |
| Copper index | 29.000 kg/km |
| Copper index (lb) | 194.900 lb |
| Trọng lượng | 64 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 300 |
Thiết kế sản phẩm
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Kích thước cáp | 2X1.5 |
| Có lớp chống nhiễu | Không |
| Chiều cao danh định của cáp dẹt | 4 |
| Xác định lõi | Màu sắc |

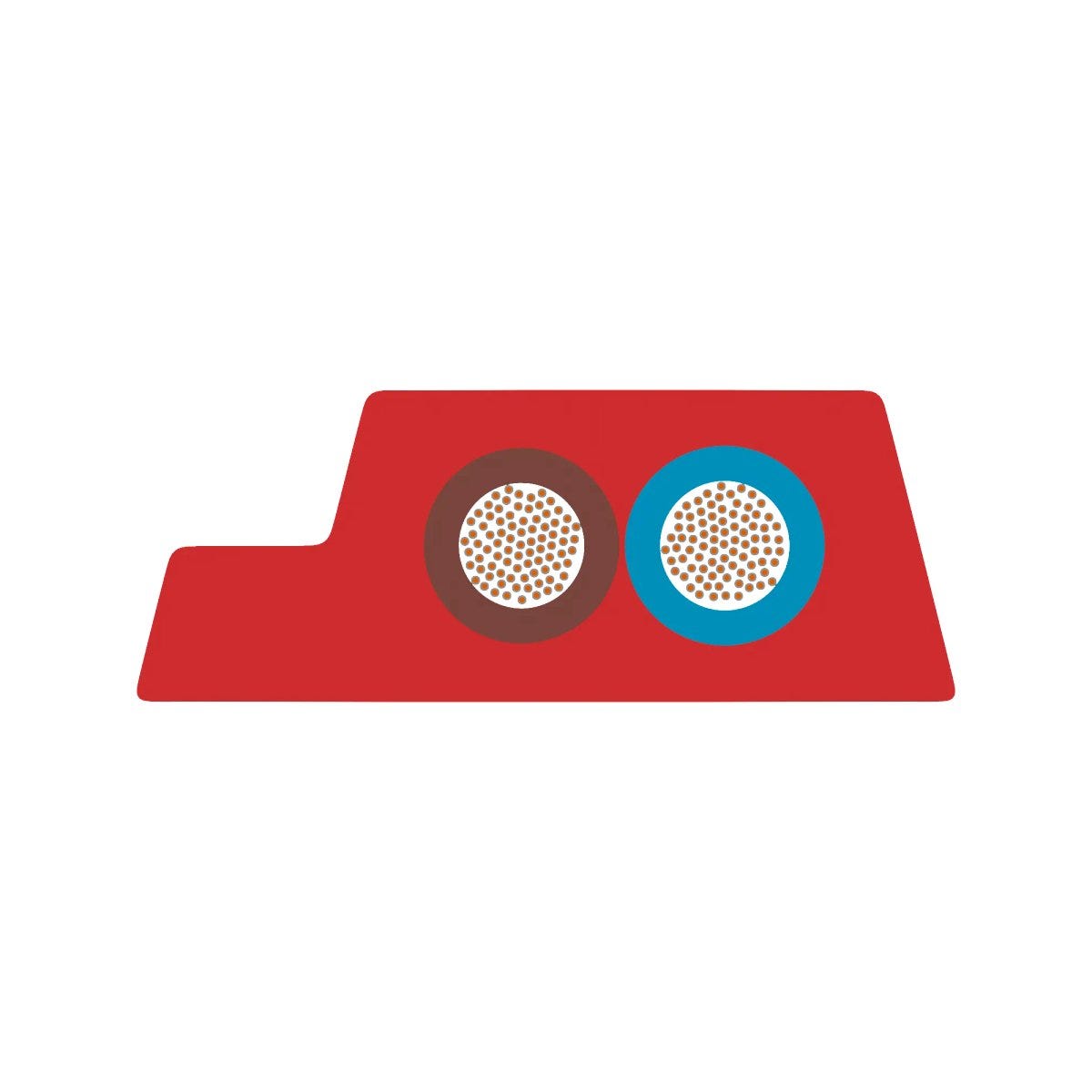

| Hình dạng cáp | phẳng |
| Màu của lớp vỏ ngoài | màu đỏ |
| Tiết diện dây dẫn chính | mm² |
| Số lõi | 2 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Chất đàn hồi nhiệt dẻo |
| Vật liệu nền của vỏ ngoài | Chất đàn hồi nhiệt dẻo |
| Chiều rộng danh định của cáp dẹt | 10 |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | TPE |
| Có lớp giáp | Không |
| Màu RAL của vỏ bọc cáp | RAL 3000 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | TPE |
Đặc điểm sản phẩm
| Chống cháy | Không |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Cáp Kết nối nhanh (FC) | Không |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 85 |
| Chống tia UV | Không |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 85 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Bán kính uốn tối thiểu, khi cố định | 3 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 4 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn |
| Đối với tải xoắn | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 85 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Không |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from UNITRONIC® BUS ASI
| Article number | Vật liệu nền của vỏ ngoài | Không halogen | Copper index calc export | Nhiệt độ, hệ thống lắp đặt cố định | Màu của lớp vỏ ngoài | Trọng lượng | Kích thước cáp | Được UL chứng nhận | Được UL công nhận | Được chứng nhận cUL | cUR được công nhận |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2170228 | Cao su | Đúng vậy | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu vàng | 67 kg/km | 2X1.5 | Không | Không | Không | Không | |
| 2170229 | Cao su | Đúng vậy | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đen | 85 kg/km | 2X1.5 | Không | Không | Không | Không | |
| 2170230 | Chất đàn hồi nhiệt dẻo | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu vàng | 64 kg/km | 2X1.5 | Không | Không | Không | Không | |
| 2170231 | Chất đàn hồi nhiệt dẻo | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đen | 64 kg/km | 2X1.5 | Không | Không | Không | Không | |
| 2170232 | Chất đàn hồi nhiệt dẻo | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đỏ | 64 kg/km | 2X1.5 | Không | Không | Không | Không | |
| 2170371 | Cao su | Đúng vậy | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu vàng | 84 kg/km | 2X2.5 | Không | Không | Không | Không | |
| 2170372 | Cao su | Đúng vậy | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đen | 84 kg/km | 2X2.5 | Không | Không | Không | Không | |
| 2170842 | Polyvinylclorua | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu vàng | 70 kg/km | 2X1.5 | Đúng vậy | Không | Đúng vậy | Không | |
| 2170843 | Polyvinylclorua | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đen | 70 kg/km | 2X1.5 | Đúng vậy | Không | Đúng vậy | Không | |
| 2170844 | Polyvinylclorua | Không | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn | màu đỏ | 70 kg/km | 2X1.5 | Đúng vậy | Không | Đúng vậy | Không |
