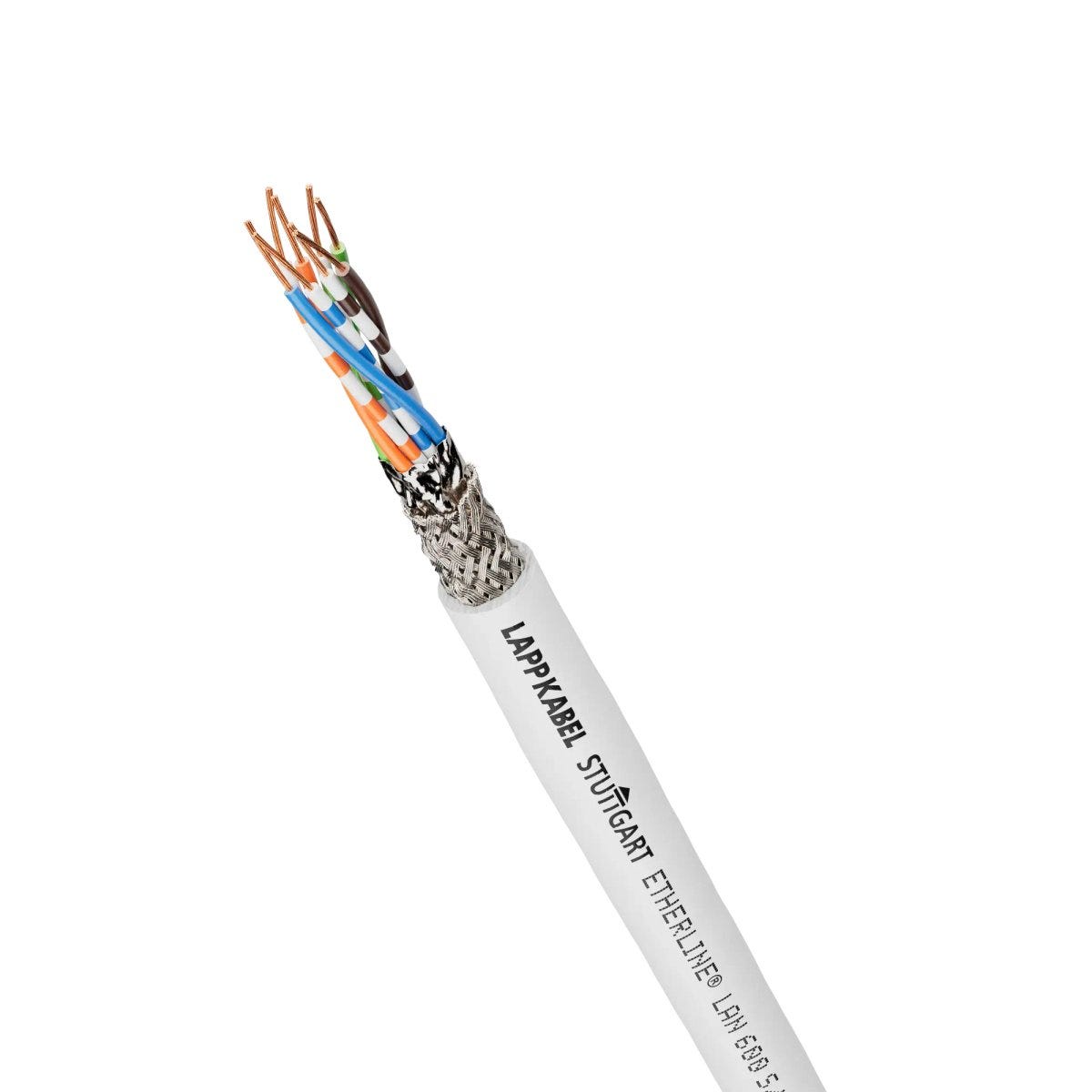

UNITRONIC® LAN 600 S/FTP CAT7 Y FLEX

cáp Ethernet; Linh hoạt, Lắp đặt cố định; Cat.7; S/FTP; PVC; màu xám
Primary ImagePrimary Image
Primary ImagePrimary Image
Secondary ImageSecondary Image
Primary Image
Primary Image
Secondary Image
LAPPSKU: 2170144Article No.#: 2170144

UNITRONIC® LAN 600 S/FTP CAT7 Y FLEX

cáp Ethernet; Linh hoạt, Lắp đặt cố định; Cat.7; S/FTP; PVC; màu xám
Primary Image
UNITRONIC® LAN 600 S/FTP CAT7 Y FLEX
92.040₫
Còn hàng (19299)
Thanh toán & Bảo mật

Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant flame-retardant
icon sturgeon signal icon sturgeon signal
Lợi ích
Fast information exchange through Ethernet technology. , Hiệu suất Cat.5e lên đến 1000 Mbit/s hoặc hiệu suất Cat.7 lên đến 10 Gbit/s
For the transmission of analogue and digital signals in the frequency range up to 100 MHz (Cat. 5e) or up to 600 MHz (Cat. 7)
The flexible cable design makes it ideal for use in restricted spaces
Dễ lắp ráp hơn so với cáp LAN cứng
Available with robust PVC or halogen free LSZH outer sheath
Available in different shielding variants
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz (Loại 5e) hoặc tối đa 600 MHz (Loại 7)
Thiết kế cáp mềm dẻo khiến sản phẩm này trở nên lý tưởng để sử dụng trong các không gian chật hẹp
Có sẵn với vỏ ngoài bằng PVC bền chắc hoặc LSZH không halogen
Có sẵn với các biến thể chống nhiễu khác nhau.
Đơn đăng ký
For fixed installation and structured building cabling according to EN 50173 and ISO/IEC 11801
Suitable for patch cable assembly up to 60 m cable length
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 1000Base-T hoặc 10CBase-T
Dành cho nối cáp công trình kết cấu theo tiêu chuẩn EN 50173 và ISO/IEC 11801
Thích hợp để lắp ráp cụm cáp với chiều dài cáp tối đa là 60 m.

Thuộc tính kỹ thuật

Thông tin chung
Thương hiệu UNITRONIC®
Loại sản phẩm cáp Ethernet
Copper index 22.000  kg/km
Copper index (lb) 147.800  lb
Trọng lượng 39 kg/km
Đặc tính điện
Điện áp vận hành tối đa (không dùng để truyền tải điện) 125
Trở kháng xung danh định khi dòng điện tăng đột biến 100
Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 D
Điện áp danh định 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC
Hỗ trợ công nghệ PoE IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE)
Các tốc độ truyền dữ liệu có thể đạt được 10000
Điện áp định mức giữa các lõi 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC

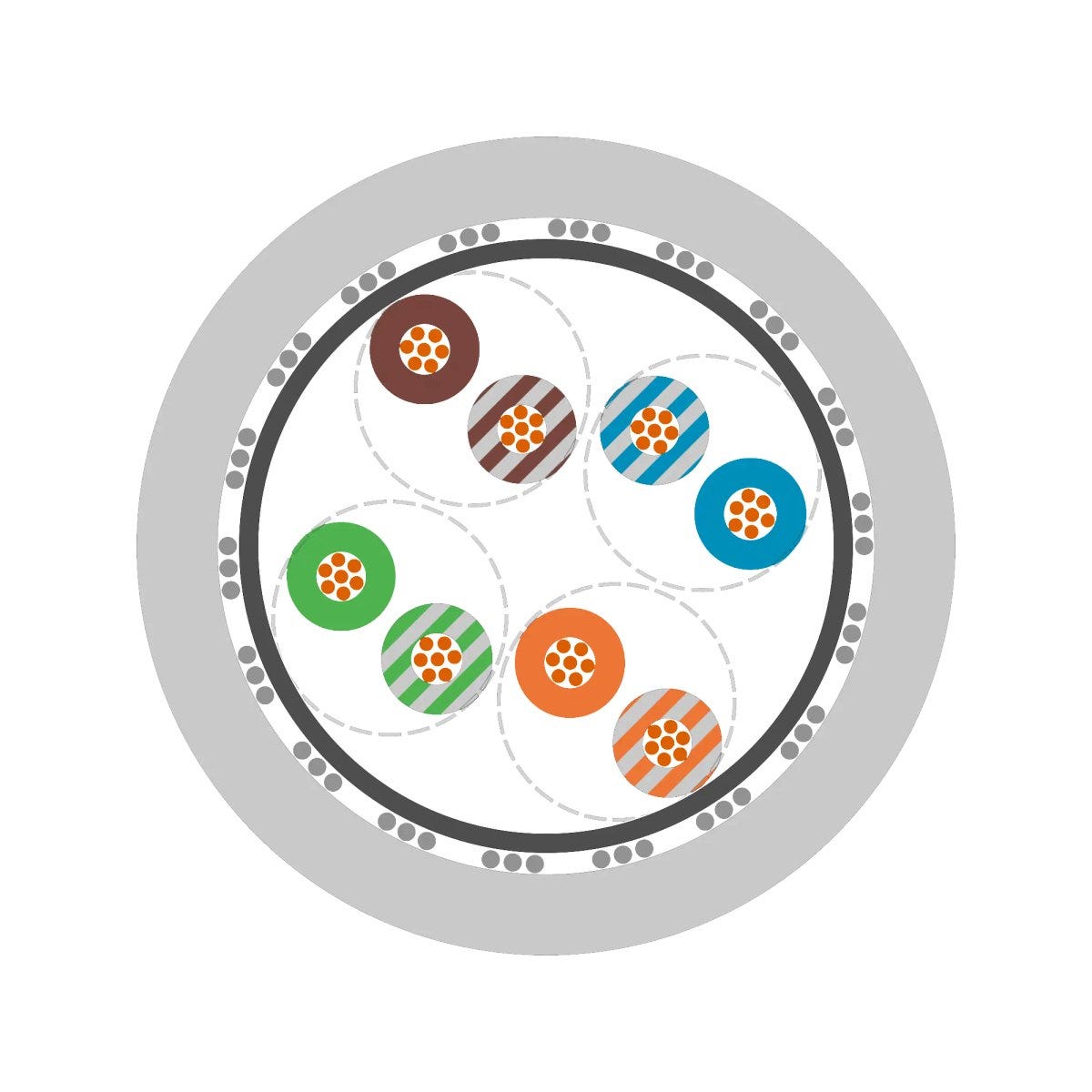

Thiết kế sản phẩm
Đường kính lõi tối thiểu 0.98
Đường kính danh nghĩa của lõi 1.03
Thiết kế đầu dẫn 7 dây
Đường kính ngoài danh nghĩa 6.2  mm
Đường kính lõi tối đa 1.05
Vật liệu dẫn điện Đồng trần
Đường kính ngoài tối thiểu 5.9
Tiết diện dây dẫn danh nghĩa (hệ mét) 0.14  mm²
Số hiệu/kích thước dây dẫn 4X2X26/7AWG
Có lớp chống nhiễu Đúng vậy
Xác định lõi Màu sắc
Hình dạng cáp Vòng
Số cặp 4
Màu của lớp vỏ ngoài màu xám
Loại chống nhiễu từng cặp Tấm nhựa cán nhôm
Tiết diện dây dẫn chính AWG
Lớp chống nhiễu, viết tắt S/FTP
Có tính năng chống loài gặm nhấm Không
Loại sàng lọc tổng quát Dây bện đồng mạ thiếc
Số lõi 8
Tiết diện dây dẫn danh nghĩa (AWG) 26 AWG
Vật liệu nền dùng để làm lớp cách điện lõi Xốp polyethylene
Vật liệu nền của vỏ ngoài Polyvinylclorua
Bao gồm dây nối đất bảo vệ Không
Vật liệu nền cho lớp cách điện lõi, tên viết tắt Foam-Skin PE
Đường kính ngoài tối đa 6.5
Màu RAL của vỏ bọc cáp RAL 7035
Số lượng dây đấu 7
Vật liệu nền của vỏ ngoài, dạng tóm tắt PVC
Đặc điểm sản phẩm
Chống cháy Đúng vậy
Không chứa PWIS theo VDMA 24364-B2-L
Dùng cho việc uốn cong vĩnh viễn Không
Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu 0
Cáp Kết nối nhanh (FC) Không
Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định -20
Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định 60
Nhiệt độ lắp đặt tối thiểu 0
Bán kính uốn tối thiểu (mm), lắp đặt cố định 26.0  mm
Không chứa PWIS Đúng vậy
Lĩnh vực ứng dụng Linh hoạt, Lắp đặt cố định
Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển 0 °C đến 50 °C nhiệt độ tối đa của dây dẫn
Chống dầu Không
Loại cáp Ethernet Cat.7
Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng 52.0  mm
Nhiệt độ lắp ráp tối đa 50
Bán kính uốn tối thiểu, khi cố định 4 lần đường kính ngoài
Bán kính uốn tối thiểu, uốn cong thỉnh thoảng 8 lần đường kính ngoài
Nhiệt độ, hệ thống lắp đặt cố định -20 °C đến 60 °C nhiệt độ tối đa của dây dẫn
Khả năng chống cháy theo IEC 60332-1-2
Có thể cuộn lại Không
Không halogen Không
Nhiệt độ, thỉnh thoảng đạt mức tối đa 50
Chứng nhận và Tiêu chuẩn
Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 Đúng vậy
Dấu CE Không
Khóa học phòng cháy chữa cháy về CPR Eca
Được chứng nhận bởi VDE Không
Số chứng nhận EAC ЕАЭС N RU Д-DE.АЮ64.В.00130/20
Được chứng nhận theo tiêu chuẩn EAC Đúng vậy
Tài liệu
Downloads
CE declaration of conformity - de-DE (PDF)
Datasheet - de-DE (PDF)
Datasheet - en-UK (PDF)
trcu declaration of conformity - ru-RU (PDF)
Further Links
EPLAN Data in EPLAN Data Portal
Notes
  • Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
  • Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ETHERLINE® LAN FLEX
Article number Số hiệu/kích thước dây dẫn Loại cáp Ethernet Copper index calc export Lớp chống nhiễu, viết tắt Không halogen Trọng lượng Imp outer dia cable sheath nom Đường kính ngoài danh nghĩa
2170127 4X2X26/7AWG Cat.5e F/UTP Không 28 kg/km 5.4
2170129 4X2X26/7AWG Cat.5e SF/UTP Không 36 kg/km 5.8
2170139 4X2X26/7AWG Cat.5e SF/UTP Đúng vậy 36 kg/km 5.8
2170142 4X2X26/7AWG Cat.7 S/FTP Đúng vậy 40 kg/km 6.2
2170144 4X2X26/7AWG Cat.7 S/FTP Không 39 kg/km 6.2
2170172 4X2X26/7AWG Cat.5e F/UTP Đúng vậy 28 kg/km 5.4
