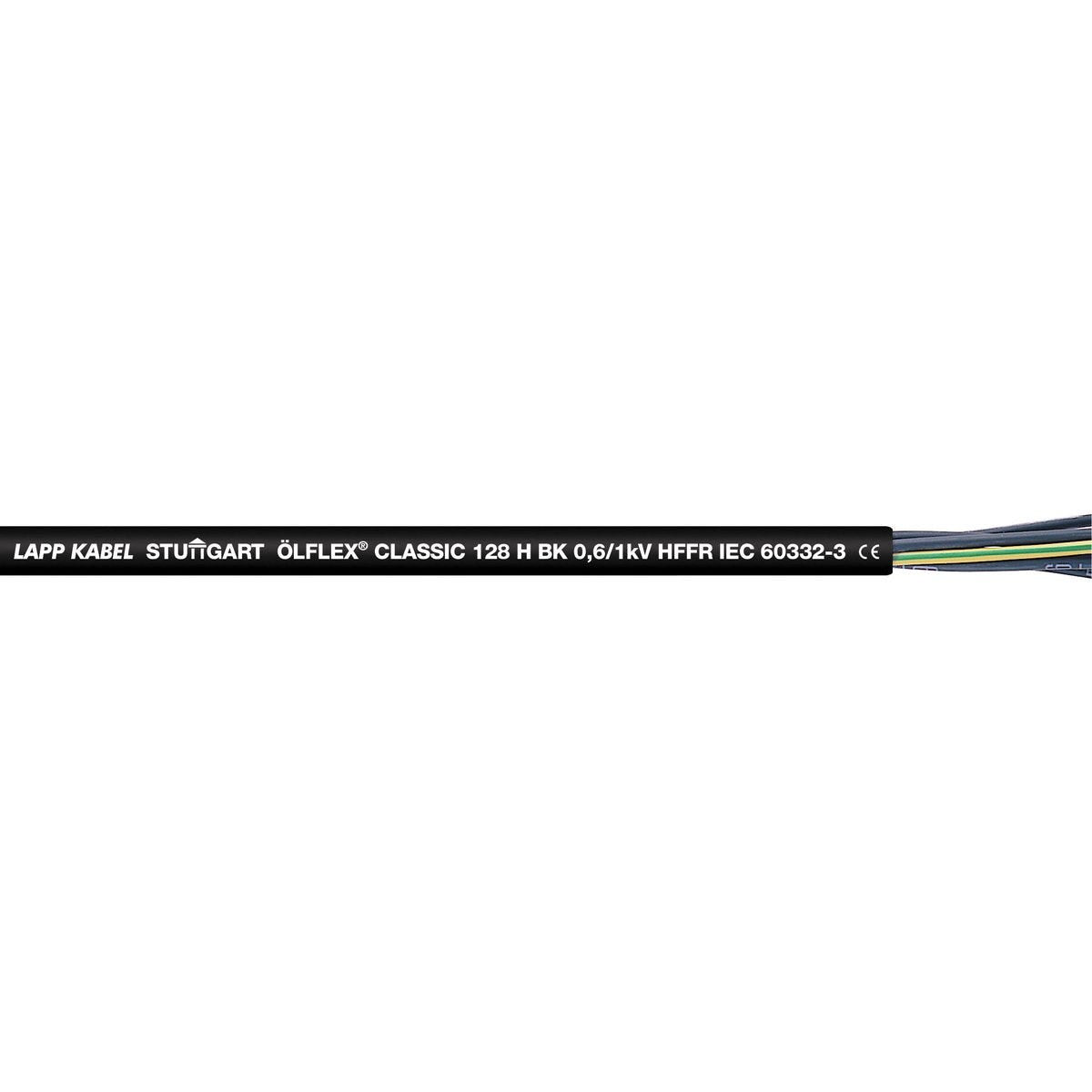

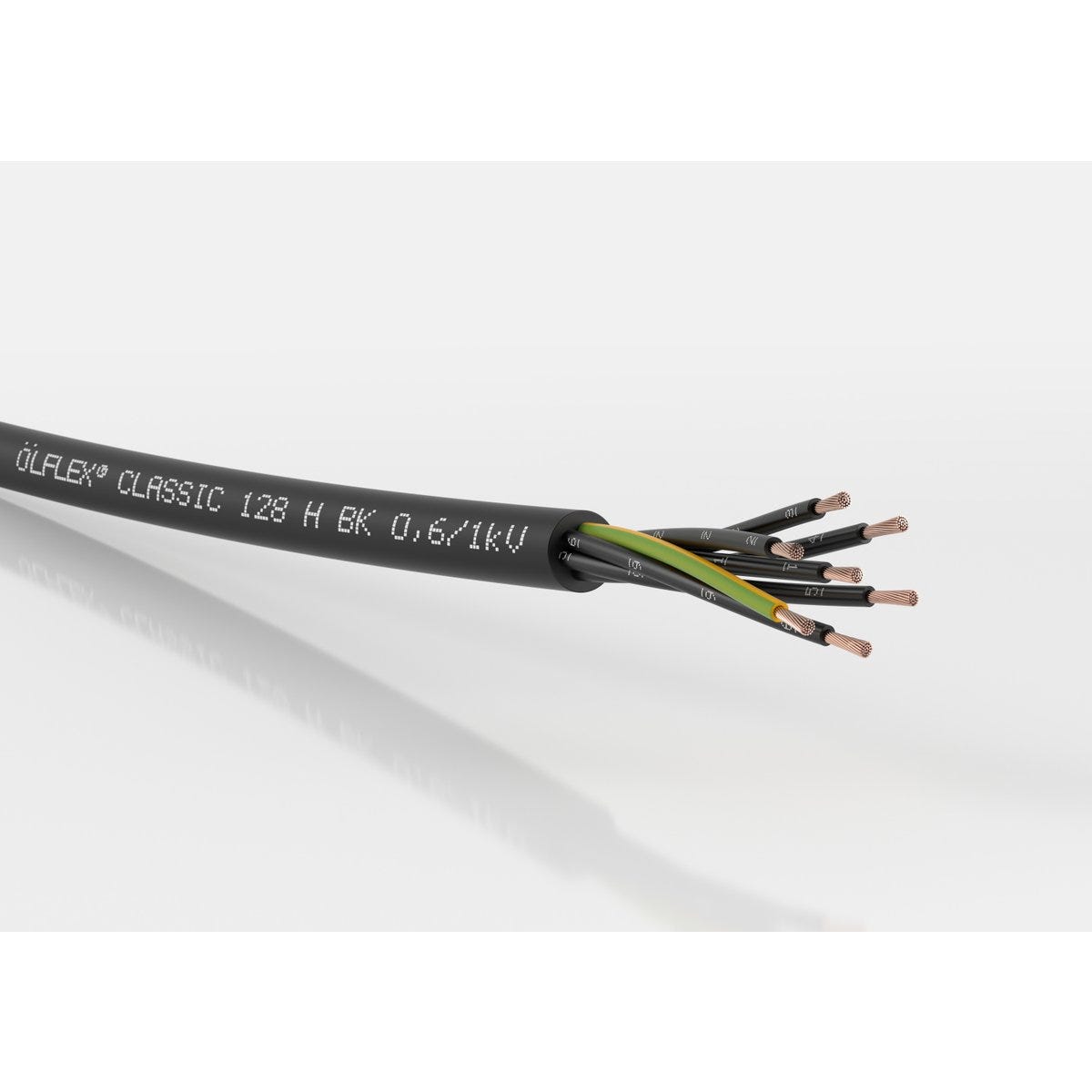

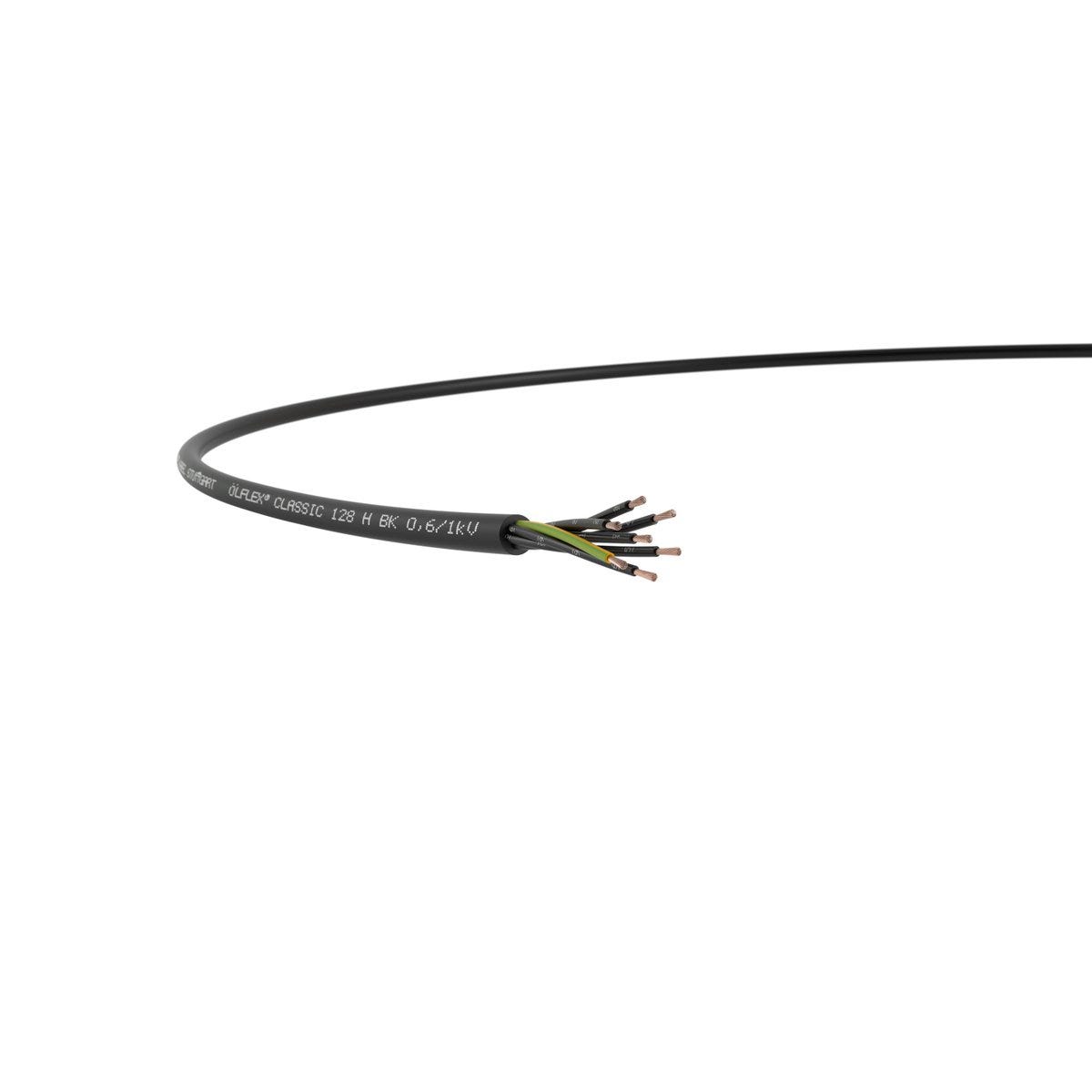

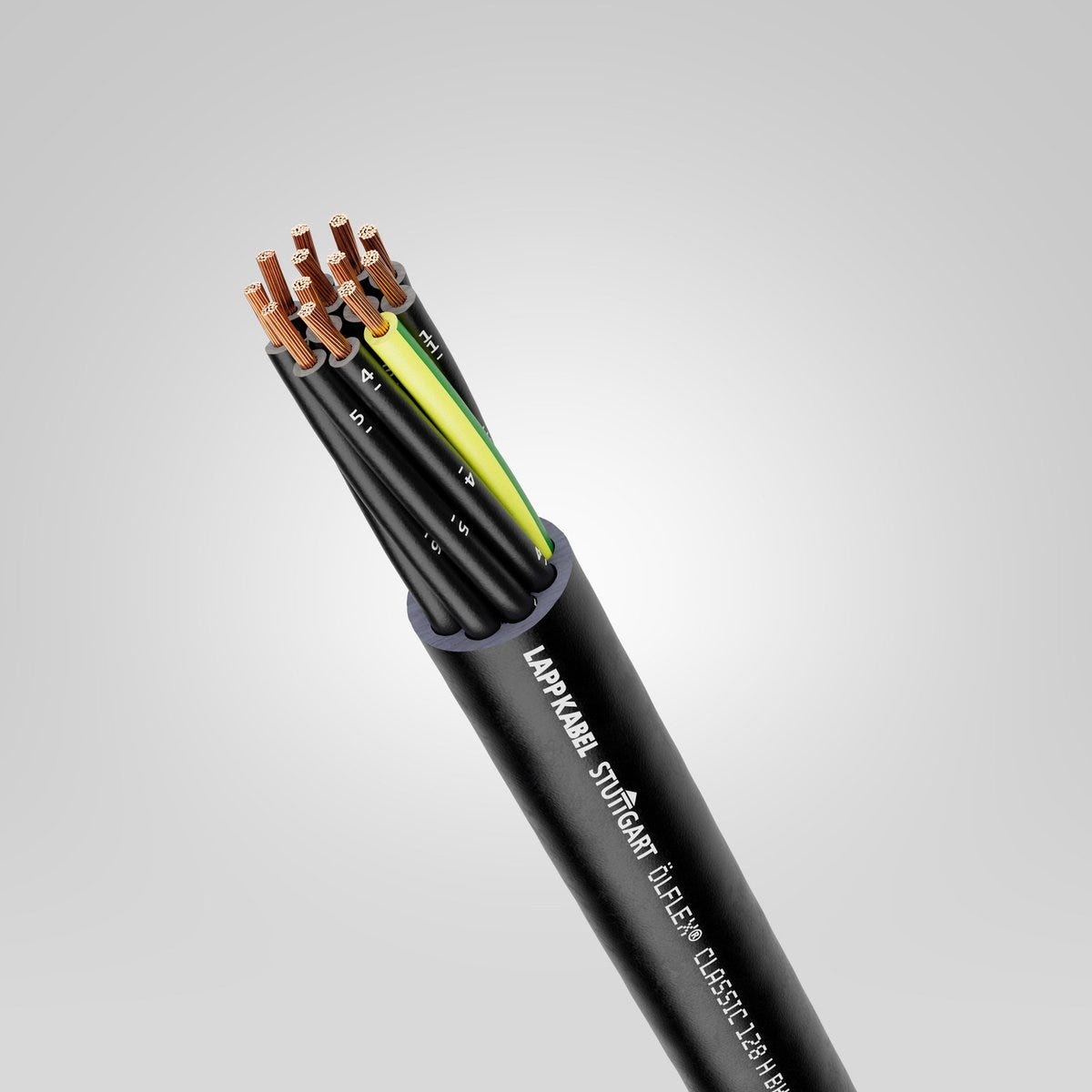

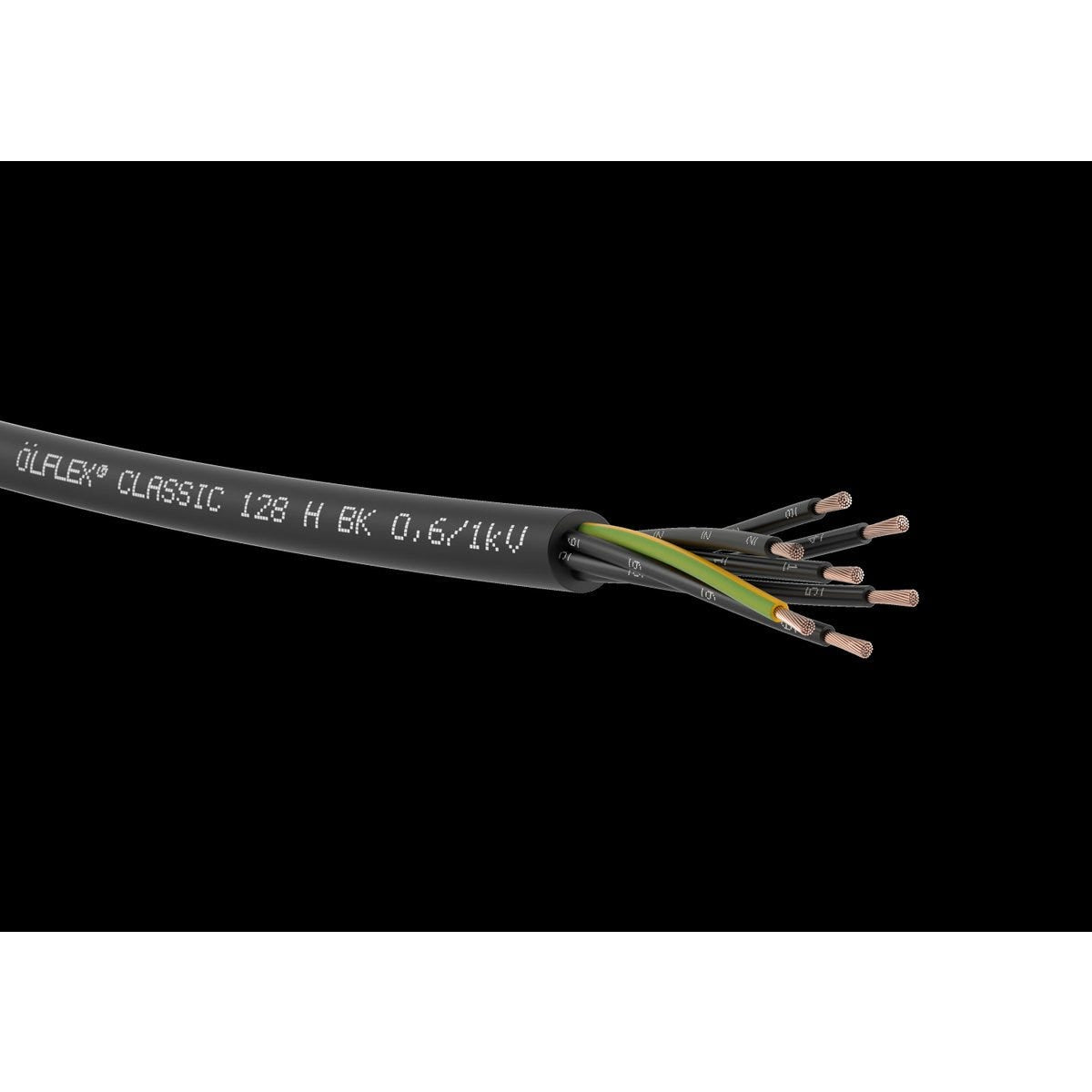

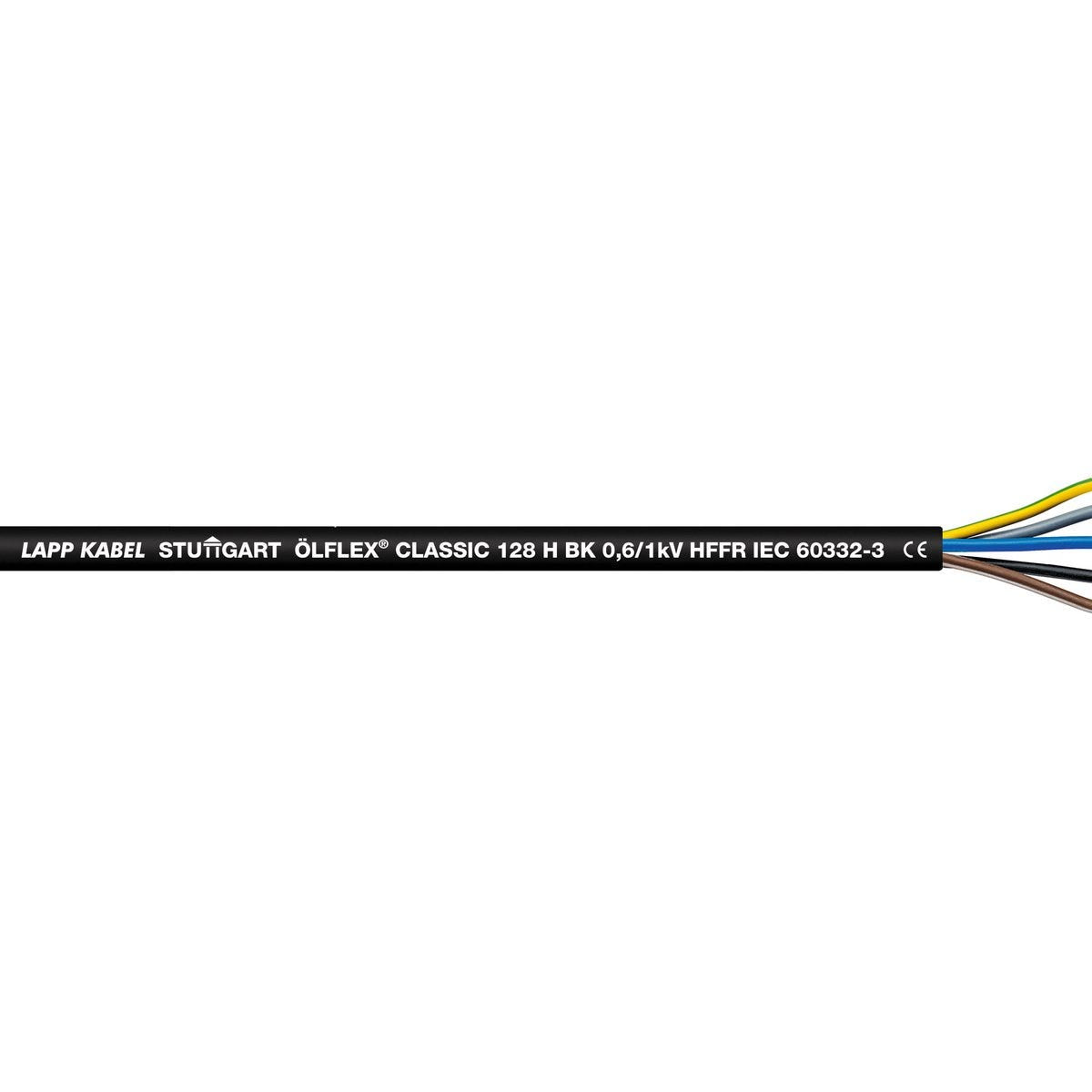

ÖLFLEX® CLASSIC 128 H BK 0,6/1 KV 3G1
Cáp nguồn và cáp điều khiển; 3G1; U0/U: 0,6/1 kV; HFFR; Xác định lõi: Màusắc; Linh hoạt
ÖLFLEX® CLASSIC 128 H BK 0,6/1 KV 3G1
ÖLFLEX® CLASSIC 128 H BK 0,6/1 KV 3G1
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
uv-resistant.
outdoor area
Product Carbon Footprint
Certificate
CE marked
Lợi ích
Dễ dàng thao tác và lắp đặt nhờ biến thể linh hoạt
Tiết kiệm không gian nhờ đường kính ngoài nhỏ
High electrical safety thanks to 4,000 V test voltage
Các vật liệu không halogen và có khả năng chống cháy cao giúp giảm thiểu nguy cơ lan truyền ngọn lửa, mật độ khói cao và khói độc hại trong trường hợp xảy ra hỏa hoạn
Độ an toàn điện cao nhờ điện áp thử nghiệm 4000 V.
Đơn đăng ký
Dành cho nối cáp công trình kết cấu nhằm đáp ứng các yêu cầu đặc biệt về phòng cháy chữa cháy
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Đối với các mạch điện cần điện áp danh định cao hơn do đặc điểm lắp đặt của chúng
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong môi trường khô và ẩm ướt
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Thích hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 28.800 kg/km |
| Copper index (lb) | 193.528 lb |
| Trọng lượng | 101 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng AC / DC theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 19.5 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.739 |
| Điện áp thử nghiệm | 4 kV |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 64 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 7.8 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1 mm² |
| Kích thước cáp | 3G1 |
| Có lớp chống nhiễu |
|
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Mã hóa màu dây dẫn | VDE 0293-308 |
| Số lõi | 3 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Hợp chất không halogen |
| Vật liệu nền của vỏ ngoài | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | HFFR |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | HFFR |
Đặc điểm sản phẩm
| Chống cháy |
|
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Độ ăn mòn của khí đốt theo | IEC 60754-2 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống ozone |
|
| Chống tia UV |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 31.2 mm |
| Không chứa PWIS |
|
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Mật độ khói thấp theo | IEC 61034-2 |
| Chống dầu |
|
| Độ độc thấp của khí cháy theo | EN 50306-1 (≤ 3) |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 117.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Chống tia UV theo tiêu chuẩn | Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A |
| Đối với tải xoắn |
|
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV |
|
| cUR được công nhận |
|
| Được chứng nhận CSA |
|
| Tiêu chuẩn sản phẩm DIN / EN | dựa trên tiêu chuẩn EN 50525-3-11 |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt |
|
| Được chứng nhận cUL |
|
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 |
|
| Được UL chứng nhận |
|
| Dấu CE |
|
| Khóa học phòng cháy chữa cháy về CPR | Eca |
| Được UL công nhận |
|
| Được chứng nhận bởi VDE |
|
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
Tất cả các bài viết từ ÖLFLEX® CLASSIC 128 H BK 0,6/1 kV
| Article number | Số lõi | Bao gồm dây nối đất bảo vệ | Tiết diện dây dẫn danh nghĩa (hệ mét) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng | Khóa học phòng cháy chữa cháy về CPR |
|---|---|---|---|---|---|---|---|---|
| 1123520 | 2 | Không | 1 | 7.4 | 76 kg/km | |||
| 1123521 | 3 | Đúng vậy | 1 | 7.8 | 101 kg/km | Eca | ||
| 1123522 | 4 | Đúng vậy | 1 | 8.4 | 120 kg/km | Eca | ||
| 1123523 | 5 | Đúng vậy | 1 | 9.2 | 143 kg/km | Eca | ||
| 1123524 | 7 | Đúng vậy | 1 | 9.9 | 179 kg/km | Eca | ||
| 1123525 | 12 | Đúng vậy | 1 | 12.8 | 283 kg/km | Eca | ||
| 1123526 | 18 | Đúng vậy | 1 | 15.1 | 406 kg/km | Eca | ||
| 1123527 | 25 | Đúng vậy | 1 | 17.8 | 554 kg/km | Eca | ||
| 1123528 | 2 | Không | 1.5 | 8.4 | 112 kg/km | Eca | ||
| 1123529 | 3 | Đúng vậy | 1.5 | 8.9 | 135 kg/km | Eca | ||
| 1123530 | 4 | Đúng vậy | 1.5 | 9.6 | 163 kg/km | Eca | ||
| 1123531 | 5 | Đúng vậy | 1.5 | 10.5 | 196 kg/km | Eca | ||
| 1123532 | 7 | Đúng vậy | 1.5 | 11.4 | 253 kg/km | Eca | ||
| 1123533 | 12 | Đúng vậy | 1.5 | 15.1 | 396 kg/km | Eca | ||
| 1123534 | 18 | Đúng vậy | 1.5 | 18 | 589 kg/km | Eca | ||
| 1123535 | 25 | Đúng vậy | 1.5 | 21.1 | 801 kg/km | |||
| 1123537 | 3 | Đúng vậy | 2.5 | 10.1 | 189 kg/km | Eca | ||
| 1123538 | 4 | Đúng vậy | 2.5 | 11 | 232 kg/km | Eca | ||
| 1123539 | 5 | Đúng vậy | 2.5 | 12.1 | 279 kg/km | Eca | ||
| 1123541 | 12 | Đúng vậy | 2.5 | 17.9 | 603 kg/km | Eca | ||
| 1123544 | 3 | Đúng vậy | 4 | 11.4 | 260 kg/km | Eca | ||
| 1123545 | 4 | Đúng vậy | 4 | 12.5 | 322 kg/km | Eca | ||
| 1123546 | 5 | Đúng vậy | 4 | 13.7 | 387 kg/km | Eca | ||
| 1123547 | 3 | Đúng vậy | 6 | 12.7 | 346 kg/km | Eca | ||
| 1123548 | 4 | Đúng vậy | 6 | 13.9 | 431 kg/km | Eca | ||
| 1123549 | 5 | Đúng vậy | 6 | 15.8 | 533 kg/km | Eca | ||
| 1123550 | 4 | Đúng vậy | 10 | 17.9 | 734 kg/km | Eca | ||
| 1123552 | 5 | Đúng vậy | 16 | 23 | 1303 kg/km | |||
| 1123553 | 4 | Đúng vậy | 25 | 25.2 | 1617 kg/km |
