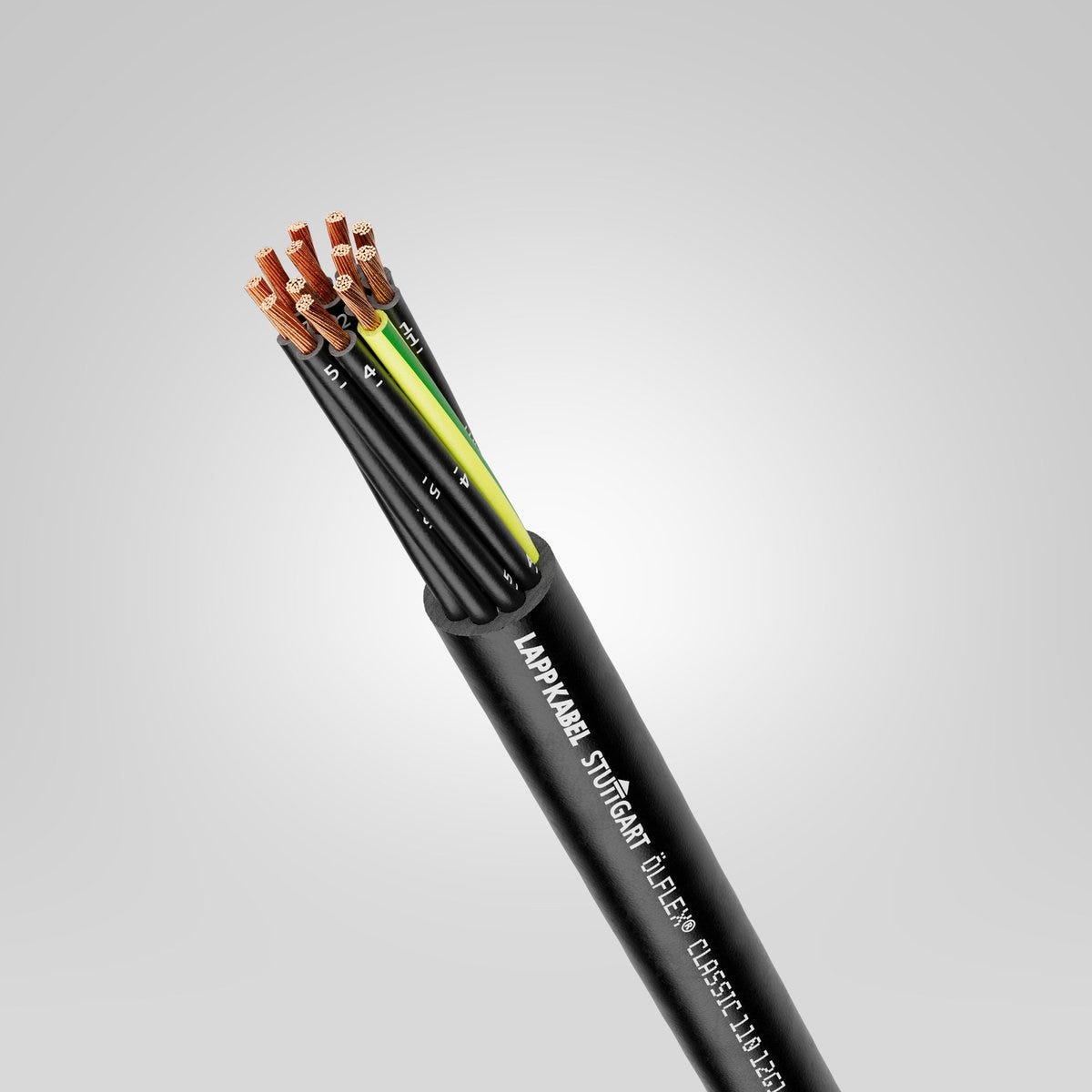

ÖLFLEX® CLASSIC 110 5G2,5 BK
Cáp nguồn và cáp điều khiển; 5G2.5; U0/U: 300/500 V; PVC; Xác định lõi: Số; Linh hoạt; Số đăng ký VDE: 7030
ÖLFLEX® CLASSIC 110 5G2,5 BK
182.520₫
/
ÖLFLEX® CLASSIC 110 5G2,5 BK
182.520₫
/
Còn hàng (9070)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
chemical resistance
uv-resistant.
icon powerchain
torsion resistant
Product Carbon Footprint
Certificate
CE marked
VDE certified
.svg "Ecolab"){kind=logo}
Ecolab
Lợi ích
Space-saving due to reduced wall thicknesses
Độ an toàn điện cao nhờ điện áp thử nghiệm 4000 V
Oil resistance according to DIN EN 50290-2-22 (TM54)
Chất lượng được chứng nhận và các tính năng đã được kiểm chứng nhờ việc đăng ký VDE
Đã được kiểm nghiệm về khả năng chịu được các chất khử trùng và chất tẩy rửa Ecolab®
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP
Tiết kiệm không gian nhờ độ dày thành được giảm bớt
Khả năng chống dầu theo tiêu chuẩn DIN EN 50290-2-22 (TM54).
Đơn đăng ký
For universal use for wiring of cross-plant control circuits and control circuits inside machines
The cable design allows flexible, constantly flexing use in moving machine parts and cable chains
Thiết kế cáp này cũng phù hợp cho các ứng dụng chịu xoắn trong tuabin gió
For fixed installation and occasional flexing without tensile strain
Suitable for medium mechanical stress
Can be used in dry and damp rooms
The PVC outer sheath is resistant to acids and alkalis
Suitable for outdoor use, subject to the temperature range
Flexible use up to -15°C
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Thiết kế dây cáp cho phép sử dụng linh hoạt và di chuyển liên tục trong các bộ phận máy móc chuyển động cũng như trong các chuỗi xích cáp
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Có thể sử dụng ở cả những nơi khô ráo lẫn ẩm ướt
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm
Thích hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ
Có thể sử dụng linh hoạt ở nhiệt độ xuống tới -15°C.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 120.000 kg/km |
| Copper index (lb) | 806.360 lb |
| Trọng lượng | 200 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 7.98 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.639 |
| Điện áp thử nghiệm | 4 kV |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 137 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 10 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 2.5 mm² |
| Kích thước cáp | 5G2.5 |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Số |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Mã hóa màu dây dẫn | VDE 0293-1, EN 50334 |
| Số lõi | 5 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyvinylclorua |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PVC |
| Có lớp giáp | Không |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -15 |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -5 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 150.0 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chịu được hóa chất | Đúng vậy |
| Chống ozone | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 40.0 mm |
| Không chứa PWIS | Đúng vậy |
| Nhiệt độ, uốn cong liên tục theo chuyển động | -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định, Xích cáp, Xoắn |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -15 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 100.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50290-2-22: TM 54 |
| Chống tia UV theo tiêu chuẩn | Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A, EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài) |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 15 lần đường kính ngoài |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 70 |
| Xoắn | để +/- 150 °/m và min. 5 °C tối đa 5000 Các chu kỳ xoắn, để +/- 150 °/m và min. -20 °C tối đa 2000 Các chu kỳ xoắn |
| Đối với tải xoắn | Đúng vậy |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Không |
| Được chứng nhận bởi Ecolab | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Số đăng ký VDE | 7030 |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Eca |
| Được chứng nhận bởi VDE | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® CLASSIC 110 BK
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|
| 1119020 | 3 | Đúng vậy | 1.5 | 6.7 | 84 kg/km | ||
| 1119244 | 3 | Đúng vậy | 1 | 6 | 65 kg/km | ||
| 1119245 | 4 | Đúng vậy | 1 | 6.5 | 79 kg/km | ||
| 1119246 | 5 | Đúng vậy | 1 | 7.1 | 94 kg/km | ||
| 1119247 | 7 | Đúng vậy | 1 | 8 | 126 kg/km | ||
| 1119248 | 12 | Đúng vậy | 1 | 10.5 | 205 kg/km | ||
| 1119249 | 18 | Đúng vậy | 1 | 12.7 | 290 kg/km | ||
| 1119251 | 25 | Đúng vậy | 1 | 14.7 | 390 kg/km | ||
| 1119252 | 34 | Đúng vậy | 1 | 17.1 | 551 kg/km | ||
| 1119809 | 2 | Không | 0.75 | 5.4 | 45 kg/km | ||
| 1119871 | 3 | Đúng vậy | 0.75 | 5.7 | 55 kg/km | ||
| 1119872 | 4 | Đúng vậy | 0.75 | 6.2 | 66 kg/km | ||
| 1119873 | 5 | Đúng vậy | 0.75 | 6.7 | 79 kg/km | ||
| 1119874 | 7 | Đúng vậy | 0.75 | 7.3 | 101 kg/km | ||
| 1119875 | 12 | Đúng vậy | 0.75 | 9.9 | 171 kg/km | ||
| 1119876 | 18 | Đúng vậy | 0.75 | 11.7 | 244 kg/km | ||
| 1119877 | 25 | Đúng vậy | 0.75 | 13.8 | 337 kg/km | ||
| 1119878 | 34 | Đúng vậy | 0.75 | 15.9 | 448 kg/km | ||
| 1119879 | 4 | Đúng vậy | 1.5 | 7.2 | 104 kg/km | ||
| 1119880 | 5 | Đúng vậy | 1.5 | 8.1 | 128 kg/km | ||
| 1119881 | 7 | Đúng vậy | 1.5 | 8.9 | 166 kg/km | ||
| 1119882 | 12 | Đúng vậy | 1.5 | 12 | 279 kg/km | ||
| 1119883 | 18 | Đúng vậy | 1.5 | 14.4 | 407 kg/km | ||
| 1119884 | 25 | Đúng vậy | 1.5 | 16.9 | 560 kg/km | ||
| 1119885 | 3 | Đúng vậy | 2.5 | 8.1 | 132 kg/km | ||
| 1119886 | 4 | Đúng vậy | 2.5 | 8.9 | 163 kg/km | ||
| 1119887 | 5 | Đúng vậy | 2.5 | 10 | 200 kg/km | ||
| 1119888 | 7 | Đúng vậy | 2.5 | 11.1 | 267 kg/km | ||
| 1119889 | 12 | Đúng vậy | 2.5 | 14.8 | 444 kg/km | ||
| 1119890 | 18 | Đúng vậy | 2.5 | 17.8 | 648 kg/km | ||
| 1119891 | 25 | Đúng vậy | 2.5 | 20.8 | 890 kg/km | ||
| 1119892 | 3 | Không | 0.75 | 5.7 | 55 kg/km | ||
| 1119893 | 4 | Không | 0.75 | 6.2 | 66 kg/km | ||
| 1119894 | 2 | Không | 1 | 5.7 | 53 kg/km | ||
| 1119895 | 3 | Không | 1 | 6 | 65 kg/km | ||
| 1119896 | 4 | Không | 1 | 6.5 | 79 kg/km | ||
| 1119897 | 5 | Không | 1 | 7.1 | 94 kg/km | ||
| 1119898 | 2 | Không | 1.5 | 6.3 | 68 kg/km | ||
| 1119899 | 3 | Không | 1.5 | 6.7 | 84 kg/km | ||
| 1119900 | 4 | Không | 1.5 | 7.2 | 104 kg/km | ||
| 1119911 | 5 | Không | 1.5 | 8.1 | 128 kg/km | ||
| 1119913 | 7 | Không | 1.5 | 8.9 | 166 kg/km | ||
| 1119914 | 2 | Không | 2.5 | 7.5 | 100 kg/km | ||
| 1119915 | 3 | Đúng vậy | 4 | 9.9 | 201 kg/km | ||
| 1119916 | 4 | Đúng vậy | 4 | 10.8 | 249 kg/km | ||
| 1119917 | 5 | Đúng vậy | 4 | 12.1 | 315 kg/km | ||
| 1119918 | 4 | Đúng vậy | 6 | 13 | 365 kg/km | ||
| 1119919 | 5 | Đúng vậy | 6 | 14.5 | 447 kg/km | ||
| 1119920 | 4 | Đúng vậy | 10 | 16.2 | 590 kg/km | ||
| 1119921 | 5 | Đúng vậy | 10 | 18.1 | 722 kg/km | ||
| 1119922 | 4 | Đúng vậy | 16 | 18.8 | 1087 kg/km | ||
| 1119923 | 5 | Đúng vậy | 16 | 21.2 | 1370 kg/km |
