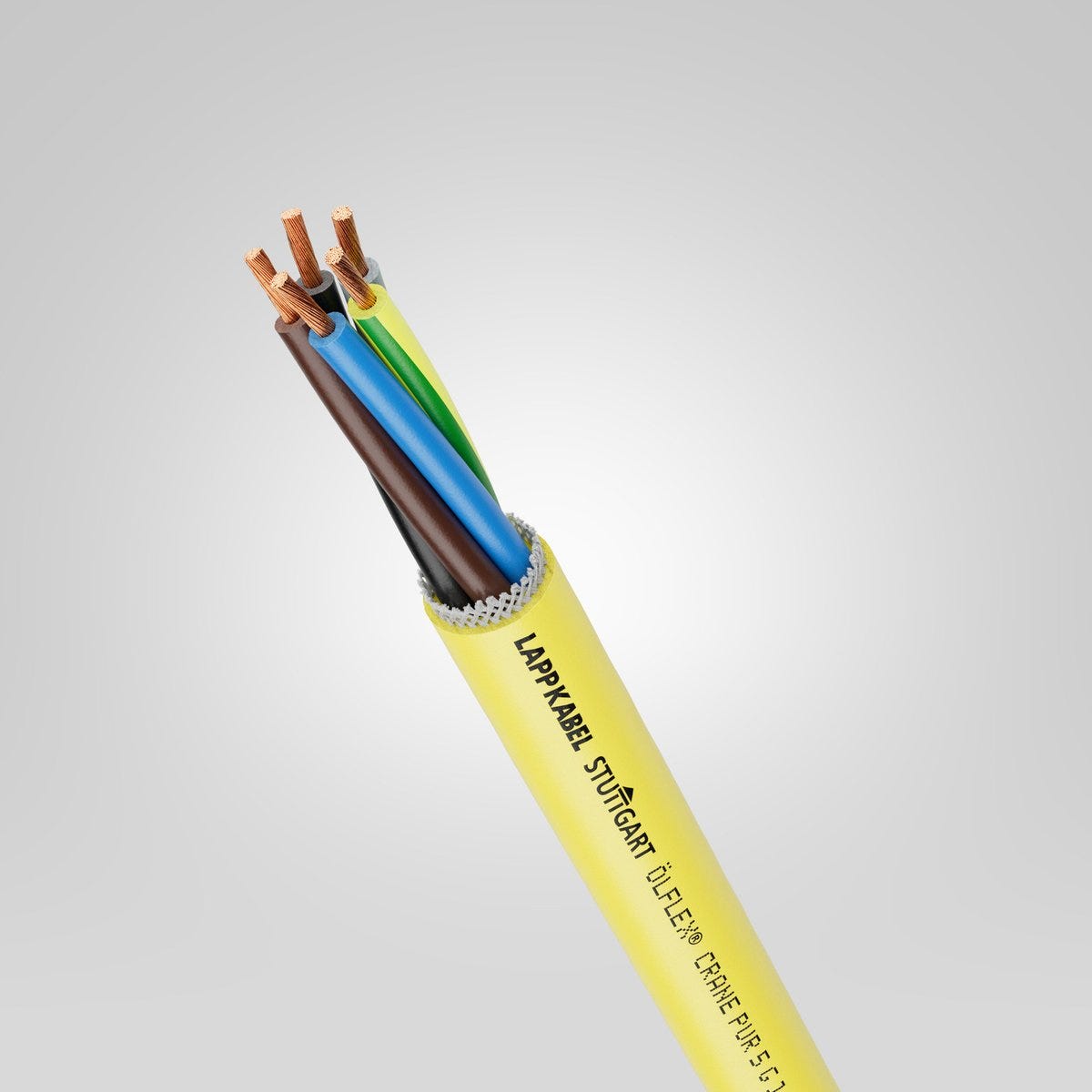

ÖLFLEX® CRANE PUR 3x50+3G10
Cáp cho thiết bị băng tải; U0/U: 0,6/1 kV; PUR; Xác định lõi: Màusắc; Có lõi gia cố; Xích cáp
ÖLFLEX® CRANE PUR 3x50+3G10
4.450.080₫
/
ÖLFLEX® CRANE PUR 3x50+3G10
4.450.080₫
/
Tồn Kho Thấp (3)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
chemical resistance
uv-resistant.
icon powerchain
optimal strain relief
Certificate
CE marked
Lợi ích
The central supporting element absorbs the tensile loads that occur, thereby allowing reeling, unreeling and deflection for free-hanging cables even over large distances
Reeling, unreeling and guiding operations also impose tensile stresses on the cables, Designed with a smaller outer diameter to save space and weight, Cost-saving due to the use of smaller drums, guide rollers, as well as drive engines when possible, Integrated supporting braid prevents undesirable cable twists, and the formation of so-called corkscrew effects
Đơn đăng ký
For use in hoists, transport and conveyorsystems, The application profiles for ÖLFLEX® CRANE and ÖLFLEX® LIFT cables can be found in the appendix, selection table A3, Cables are reeled, unreeled, and guided by roller trains, In dry or damp interiors, outdoors, or not more than 2 weeks without interruption in industrial water, The assembly and handling guidelines for ÖLFLEX® CRANE cables can be found in the catalogue appendix, technical table T4; for ÖLFLEX® LIFT cables please see the catalogue appendix, technical table T5
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp cho thiết bị băng tải |
| Copper index | 1728.000 kg/km |
| Copper index (lb) | 11611.685 lb |
| Trọng lượng | 2258 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm | 4 kV |

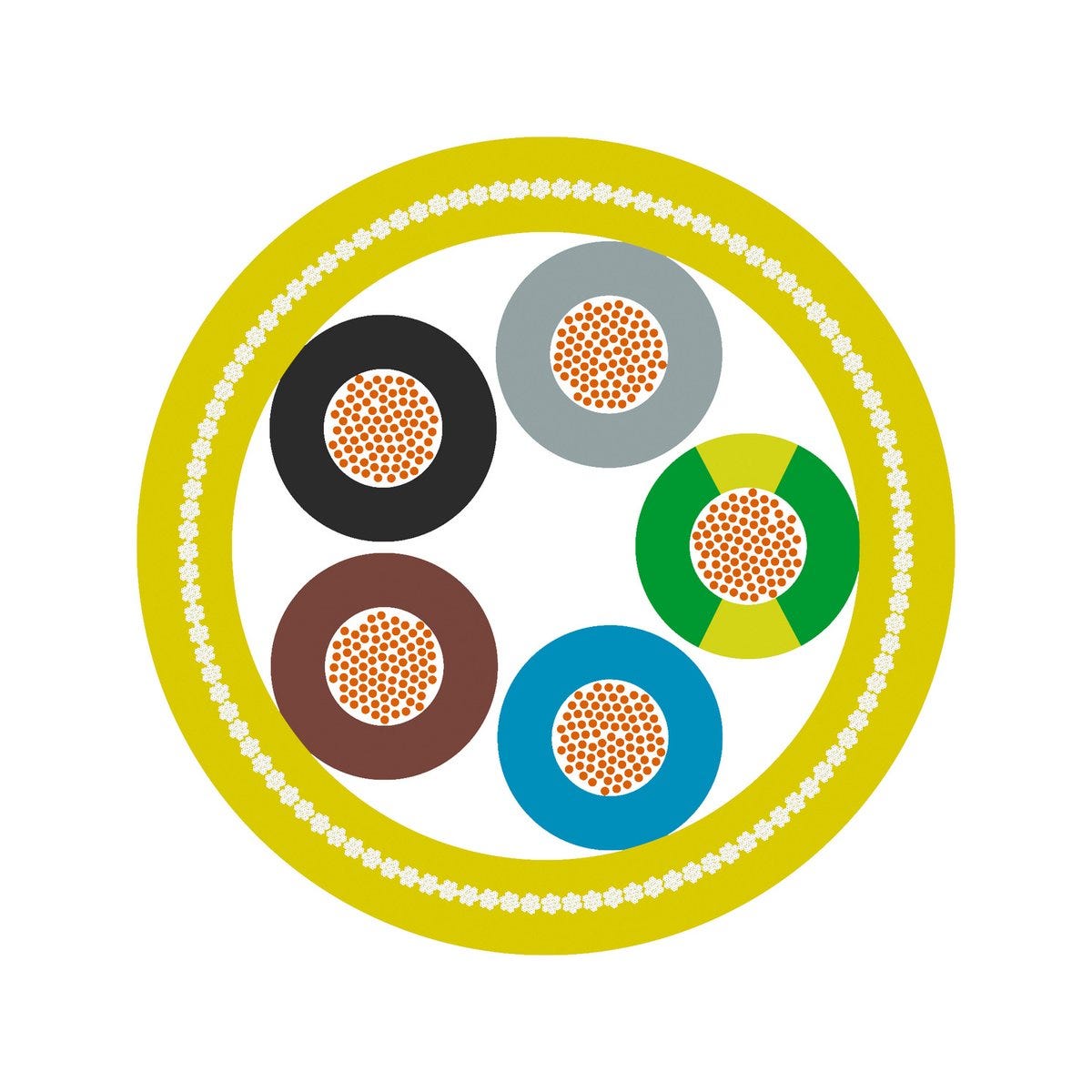

Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 6: dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 32.1 mm |
| Loại phần tử hỗ trợ | Sợi polypropylene |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 50 mm² |
| Số hiệu/kích thước dây dẫn | 3x50+3G10 |
| Có lớp vỏ ngoài được gia cố | Đúng vậy |
| Có lõi gia cố | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu vàng |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Dây bện gia cố được tích hợp trong vỏ ngoài | Đúng vậy |
| Mã hóa màu dây dẫn | VDE 0293-308 |
| Thành phần cáp 1 | Power core: 3X50 |
| Số lõi | 3 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Chất đàn hồi nhiệt dẻo |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | TPE |
| Màu RAL của vỏ bọc cáp | RAL 1021 |
| Thành phần cáp 2 | Protective earth: 3x10 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -40 |
| Chịu được hóa chất | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Chịu nước | Đúng vậy |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Khả năng chống dầu theo | IEC 60811-404 |
| Có thể cuộn lại | Đúng vậy |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® CRANE PUR
| Article number | Số hiệu/kích thước dây dẫn | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Độ bền kéo | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|
| 0045207 | 4G1,5 | 4 | Đúng vậy | 1.5 | 10.9 | 169 kg/km | |||
| 0045209 | 5G1,5 | 5 | Đúng vậy | 1.5 | 11.6 | 197 kg/km | |||
| 0045210 | 7G1,5 | 7 | Đúng vậy | 1.5 | 12.9 | 234 kg/km | |||
| 0045211 | 12G1,5 | 12 | Đúng vậy | 1.5 | 17.6 | 401 kg/km | |||
| 0045212 | 18G1,5 | 18 | Đúng vậy | 1.5 | 17.5 | 507 kg/km | |||
| 0045213 | 24G1,5 | 24 | Đúng vậy | 1.5 | 20.7 | 648 kg/km | |||
| 0045214 | 36G1,5 | 36 | Đúng vậy | 1.5 | 31.4 | 1350 kg/km | |||
| 0045216 | 4G2,5 | 4 | Đúng vậy | 2.5 | 12.2 | 227 kg/km | |||
| 0045218 | 5G2,5 | 5 | Đúng vậy | 2.5 | 13.2 | 274 kg/km | |||
| 0045220 | 7G2,5 | 7 | Đúng vậy | 2.5 | 15.4 | 353 kg/km | |||
| 0045221 | 12G2,5 | 12 | Đúng vậy | 2.5 | 21.6 | 631 kg/km | |||
| 0045222 | 18G2,5 | 18 | Đúng vậy | 2.5 | 21.5 | 760 kg/km | |||
| 0045223 | 24G2,5 | 24 | Đúng vậy | 2.5 | 25.5 | 1123 kg/km | |||
| 0045225 | 4G4 | 4 | Đúng vậy | 4 | 14.3 | 341 kg/km | |||
| 0045227 | 5G4 | 5 | Đúng vậy | 4 | 15.5 | 411 kg/km | |||
| 0045228 | 4G6 | 4 | Đúng vậy | 6 | 16.6 | 457 kg/km | |||
| 0045229 | 5G6 | 5 | Đúng vậy | 6 | 17.7 | 538 kg/km | |||
| 0045230 | 4G10 | 4 | Đúng vậy | 10 | 19.2 | 639 kg/km | |||
| 0045231 | 4G16 | 4 | Đúng vậy | 16 | 22.2 | 934 kg/km | |||
| 0045232 | 4G25 | 4 | Đúng vậy | 25 | 27.6 | 1480 kg/km | |||
| 0045233 | 4G35 | 4 | Đúng vậy | 35 | 31 | 2004 kg/km | |||
| 0045234 | 4G50 | 4 | Đúng vậy | 50 | 36.1 | 2838 kg/km | |||
| 0045235 | 7G6 | 7 | Đúng vậy | 6 | 20.2 | 750 kg/km | |||
| 0045237 | 5G10 | 5 | Đúng vậy | 10 | 21.6 | 825 kg/km | |||
| 0045241 | 3x35+3G6 | 3 | Đúng vậy | 35 | 27.6 | 1653 kg/km | |||
| 0045242 | 3x50+3G10 | 3 | Đúng vậy | 50 | 32.1 | 2258 kg/km |
