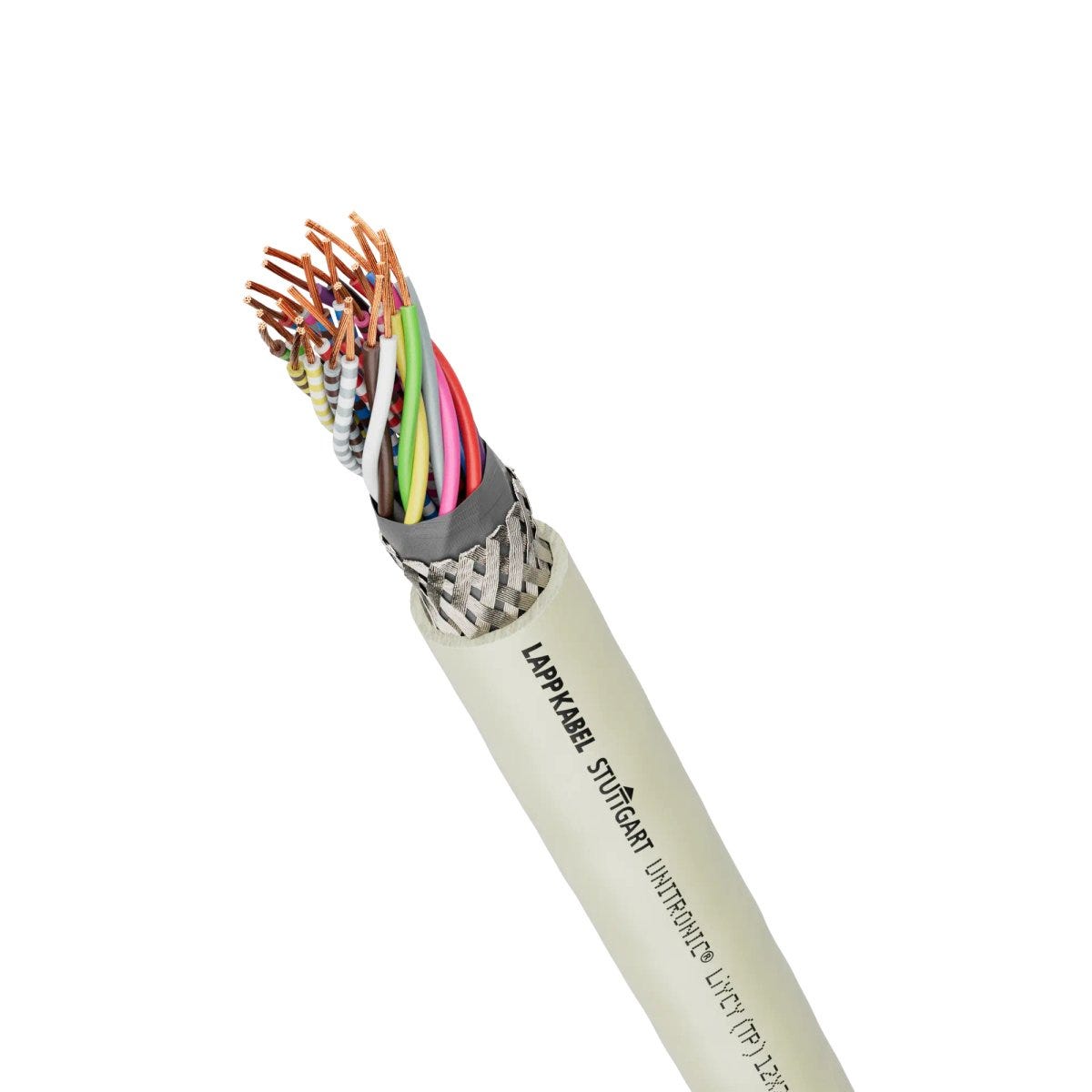

UNITRONIC® LiYCY (TP) 16x2x0,5
Cáp dữ liệu tần số thấp; 16X2X0.5; Mã hóa màu dây dẫn: DIN 47100; PVC; Có lớp chống nhiễu; Linh hoạt
UNITRONIC® LiYCY (TP) 16x2x0,5
Cáp dữ liệu tần số thấp; 16X2X0.5; Mã hóa màu dây dẫn: DIN 47100; PVC; Có lớp chống nhiễu; Linh hoạt
UNITRONIC® LiYCY (TP) 16x2x0,5
400.965₫
/
UNITRONIC® LiYCY (TP) 16x2x0,5
400.965₫
/
Còn hàng (4202)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
Lợi ích
Các mạch dây dẫn được cách ly tốt nhờ đi cáp đôi (TP, Twisted Pair) với độ dài bước xoắn ngắn
Thiết kế nhỏ gọn cho phép có đường kính ngoài nhỏ dù số lượng lõi cao
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Với vỏ ngoài bằng PVC chắc chắn, linh hoạt và bền bỉ
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP.
Đơn đăng ký
Có thể được sử dụng rộng rãi tại các giao diện máy móc cho nhiều ứng dụng truyền dữ liệu và tín hiệu trong dải thấp tần
Dùng trong các mạch điều khiển, điều chỉnh và đo lường
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng ở cả những nơi khô ráo lẫn ẩm ướt
Thích hợp cho các tác động cơ học nhẹ
Lớp vỏ ngoài bằng PVC có khả năng chống dầu ở mức độ nhất định.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp dữ liệu tần số thấp |
| Copper index | 240.000 kg/km |
| Copper index (lb) | 1612.560 lb |
| Trọng lượng | 459 kg/km |
Đặc tính điện
| Điện dung hoạt động của dây dẫn/lớp chống nhiễu (800 Hz), khoảng | 172 |
| Điện trở tối đa của dây dẫn ở 20°C | 39 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.722 |
| Điện áp thử nghiệm | 1.5 kV |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 111 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 16.5 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.5 mm² |
| Kích thước cáp | 16X2X0.5 |
| Có lớp chống nhiễu |
|
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 16 |
| Màu của lớp vỏ ngoài | màu xám |
| Loại mắc cạn | Cặp xoắn |
| Mã hóa màu dây dẫn | DIN 47100 |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Cáp sợi Li | LiYCY |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyvinylclorua |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PVC |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy |
|
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 99.0 mm |
| Không chứa PWIS |
|
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu |
|
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 247.5 mm |
| Bán kính uốn tối thiểu, khi cố định | 6 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 |
|
| Dấu CE |
|
| Khóa học phòng cháy chữa cháy về CPR | Eca |
| Được chứng nhận bởi VDE |
|
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
Tất cả các bài viết từ UNITRONIC® LiYCY (TP)
| Article number | Số cặp | Số lõi | Tiết diện dây dẫn danh nghĩa (hệ mét) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 0035131 | 2 | 0.14 | 5.3 | 18.500 | 39 kg/km | |||
| 0035132 | 4 | 0.14 | 6.2 | 26.600 | 54 kg/km | |||
| 0035133 | 6 | 0.14 | 7.1 | 48.500 | 81 kg/km | |||
| 0035134 | 10 | 0.14 | 8.7 | 59.000 | 110 kg/km | |||
| 0035135 | 12 | 0.14 | 8.9 | 66.000 | 142 kg/km | |||
| 0035136 | 16 | 0.14 | 10.2 | 79.000 | 154 kg/km | |||
| 0035137 | 25 | 0.14 | 12.5 | 113.000 | 238 kg/km | |||
| 0035141 | 3 | 0.14 | 5.8 | 23.000 | 48 kg/km | |||
| 0035142 | 20 | 0.14 | 11.3 | 97.000 | 184 kg/km | |||
| 0035150 | 8 | 0.14 | 8.2 | 53.700 | 97 kg/km | |||
| 0035800 | 2 | 0.25 | 6.3 | 28.000 | 51 kg/km | |||
| 0035801 | 3 | 0.25 | 7.1 | 39.600 | 68 kg/km | |||
| 0035802 | 4 | 0.25 | 7.6 | 44.900 | 81 kg/km | |||
| 0035803 | 6 | 0.25 | 8.5 | 69.500 | 115 kg/km | |||
| 0035804 | 8 | 0.25 | 10.3 | 76.900 | 130 kg/km | |||
| 0035805 | 10 | 0.25 | 11 | 102.000 | 158 kg/km | |||
| 0035806 | 12 | 0.25 | 11.3 | 120.000 | 190 kg/km | |||
| 0035807 | 16 | 0.25 | 12.5 | 146.500 | 238 kg/km | |||
| 0035808 | 25 | 0.25 | 16.1 | 205.000 | 344 kg/km | |||
| 0035810 | 2 | 0.5 | 7.9 | 48.100 | 93 kg/km | |||
| 0035811 | 3 | 0.5 | 8.7 | 73.700 | 116 kg/km | |||
| 0035812 | 4 | 0.5 | 9.4 | 82.000 | 127 kg/km | |||
| 0035813 | 6 | 0.5 | 11.1 | 110.000 | 198 kg/km | |||
| 0035814 | 8 | 0.5 | 13.1 | 139.000 | 259 kg/km | |||
| 0035816 | 12 | 0.5 | 14.9 | 198.300 | 354 kg/km | |||
| 0035817 | 16 | 0.5 | 16.5 | 240.000 | 459 kg/km | |||
| 0035820 | 2 | 0.75 | 8.5 | 58.000 | 106 kg/km | |||
| 0035821 | 3 | 0.75 | 9.4 | 84.000 | 140 kg/km | |||
| 0035822 | 4 | 0.75 | 10.7 | 108.000 | 169 kg/km | |||
| 0035823 | 6 | 0.75 | 12.1 | 146.000 | 246 kg/km | |||
| 0035824 | 8 | 0.75 | 14.7 | 180.000 | 290 kg/km | |||
| 0035825 | 12 | 0.75 | 16.2 | 261.000 | 456 kg/km | |||
| 0035827 | 5 | 0.75 | 11.1 | 126.000 | 215 kg/km | |||
| 0035830 | 2 | 1 | 9 | 84.000 | 142 kg/km | |||
| 0035831 | 3 | 1 | 10.4 | 96.000 | 173 kg/km | |||
| 0035832 | 4 | 1 | 11.3 | 121.000 | 212 kg/km | |||
| 0035836 | 5 | 1 | 11.8 | 161.000 | 266 kg/km |
