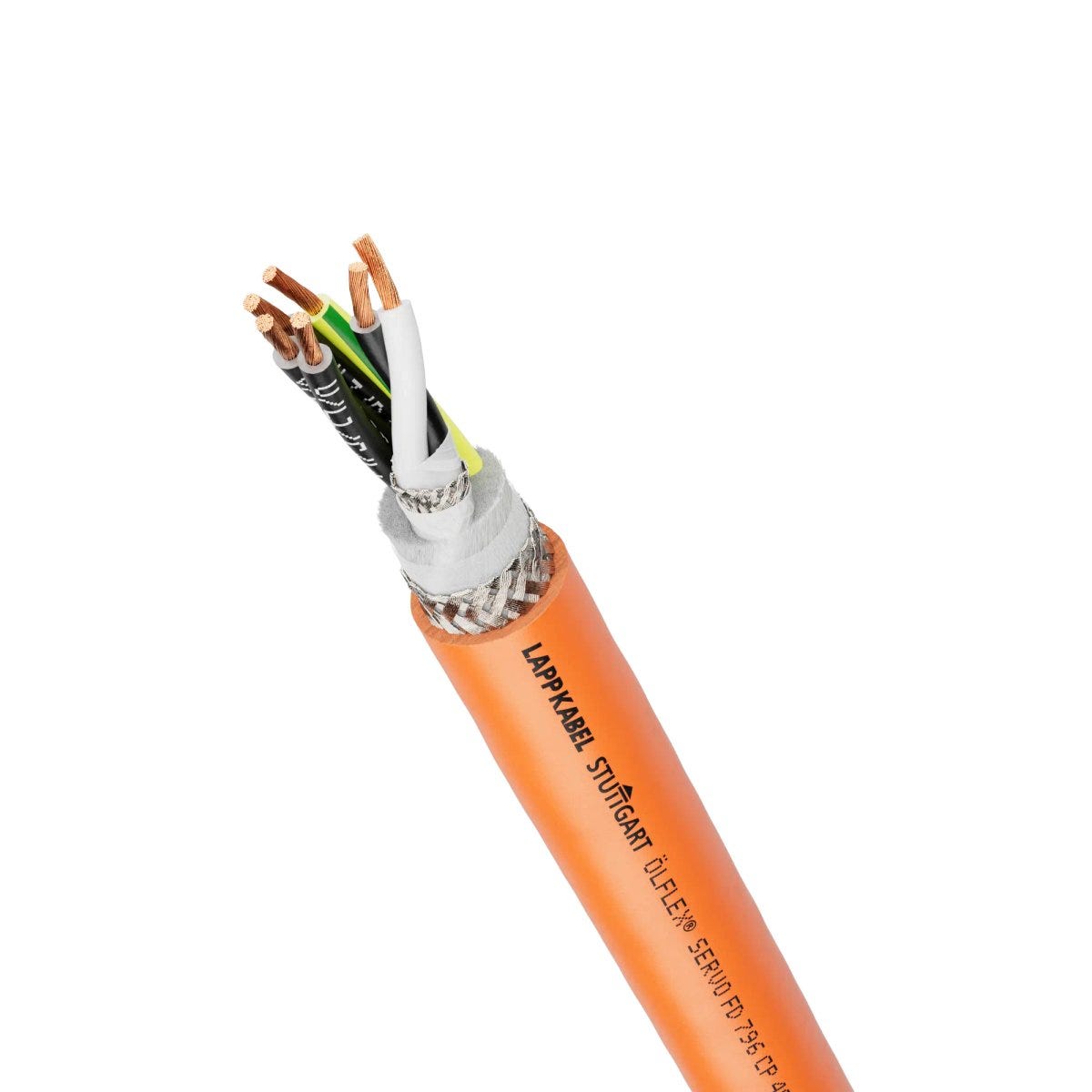

ÖLFLEX® SERVO FD 796 CP 4G16+(2x1,0)
Cáp séc-vô; 4G16+(2x1,0); Extended-Line; U0/U: 0,6/1 kV; PUR; Có lớp chống nhiễu; Được UL công nhận; Xích cáp
ÖLFLEX® SERVO FD 796 CP 4G16+(2x1,0)
ÖLFLEX® SERVO FD 796 CP 4G16+(2x1,0)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
chemical resistance
uv-resistant.
outdoor area
icon powerchain
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
VDE certified
UR recognised US, cUR recognised US
Lợi ích
Tương thích với các bộ điều khiển servo của các nhà sản xuất hàng đầu
Dùng cho xích dẫn cáp bền bỉ trong các ứng dụng có khoảng cách di chuyển dài hoặc gia tốc cao (cấp hiệu năng LAPP Extended Line)
Có khả năng chống chịu thời tiết cực kỳ tốt trong phạm vi nhiệt độ rộng
Có khả năng chống chịu đặc biệt tốt với dầu và dung dịch khoan, do đó rất lý tưởng cho các môi trường khắc nghiệt
Lớp cách điện lõi có điện dung thấp dành cho các đường truyền dài
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ
Chất lượng được chứng nhận và các tính năng đã được kiểm chứng nhờ việc đăng ký VDE
Sản phẩm này có sẵn cả phiên bản có và không có cặp lõi điều khiển, ví dụ như dành cho hệ thống phanh và cảm biến nhiệt độ (một cặp lõi điều khiển có lớp chống nhiễu hoặc ba cặp lõi điều khiển có lớp chống nhiễu, hoặc hai cặp lõi điều khiển có lớp chống nhiễu).
Đơn đăng ký
Dùng để kết nối bộ chuyển đổi tần số và động cơ servo
Thiết kế dây cáp cho phép sử dụng với độ linh hoạt cao và chuyển động liên tục trong các bộ phận máy móc chuyển động cũng như trong các chuỗi xích cáp
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Thích hợp để sử dụng ngoài trời
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -40°C.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp séc-vô |
| Cấp độ biểu diễn | Extended-Line |
| Copper index | 786.700 kg/km |
| Copper index (lb) | 5286.408 lb |
| Trọng lượng | 985 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Định mức dòng hiện tại theo | VDE 0298-4 |
| Điện áp thử nghiệm lõi/lớp chắn | 4 |
| Điện áp định mức | 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo CSA AWM |
| Điện áp danh định của lõi nguồn | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Lõi điều khiển điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm giữa các lõi | 4 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 6: dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 22.8 mm |
| Hệ thống truyền động/phản hồi tương thích | Lenze |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 16 mm² |
| Số hiệu/kích thước dây dẫn | 4G16+(2x1,0) |
| Quấn qua bó dây | Lớp bọc bằng vải không dệt |
| Có lớp chống nhiễu |
|
| Xác định lõi | Ký tự chữ và số và màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 1 |
| Màu của lớp vỏ ngoài | màu cam |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Loại chống nhiễu từng cặp | Dây bện đồng mạ thiếc |
| Tiết diện dây dẫn chính | mm² |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Thành phần cáp 1 | Power core: 4G16 |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 6 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Màu RAL của vỏ bọc cáp | RAL 2003 |

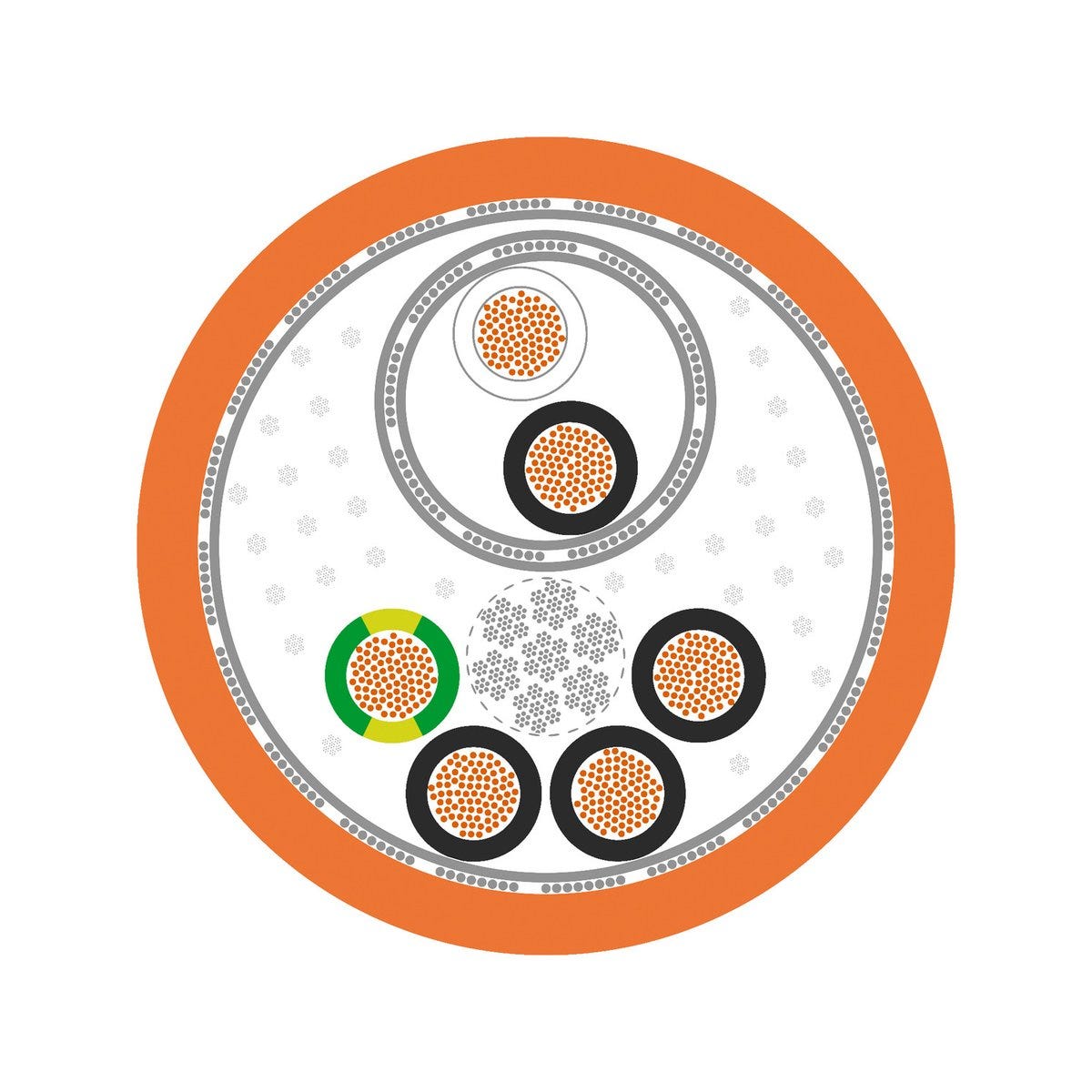

| Thành phần cáp 2 | Control core pair: 1x(2x1), Shielding: Tin-plated copper braiding and Aluminium-laminated plastic foil |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy |
|
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn |
|
| Gia tốc tối đa | 50 |
| Điện dung thấp |
|
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -40 |
| Bề mặt vỏ bọc có độ bám dính thấp |
|
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -40 |
| Số chu kỳ uốn tối đa | 10000000 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -50 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Tốc độ tối đa khi không cần hỗ trợ | 10 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 171.0 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 90 |
| Chịu được hóa chất |
|
| Chống ozone |
|
| Chống tia UV |
|
| Chống thủy phân |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 91.2 mm |
| Không chứa PWIS |
|
| Nhiệt độ, uốn cong liên tục theo chuyển động | đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Lĩnh vực ứng dụng | Xích cáp |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Chống dầu |
|
| Khả năng chống bùn theo | IEC 61892-4 |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 171.0 mm |
| Chống chịu thời tiết |
|
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -50 °C đến 90 °C nhiệt độ tối đa của dây dẫn theo IEC |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50363-10-2 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc) |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 7,5 × đường kính ngoài |
| Khoảng cách di chuyển tối đa | 100 |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 90 |
| Tốc độ trượt tối đa | 5 |
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 90 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận |
|
| Được chứng nhận CSA |
|
| Chứng nhận UL AWM | 20234 theo UL 758 (e-file number: E63634) |
| Được chứng nhận cUL |
|
| Được UL chứng nhận |
|
| Chứng nhận cUR | AWM II B theo CSA C22.2 No. 210 (e-file number: E63634) |
| Số đăng ký VDE | 8591 |
| Dấu CE |
|
| Được UL công nhận |
|
| Được chứng nhận bởi VDE |
|
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
){kind=link}
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- DESINA - Công nghệ lắp đặt phi tập trung và tiêu chuẩn hóa dành cho máy công cụ và hệ thống sản xuất.
Danh sách họ sản phẩm
Tất cả các bài viết từ ÖLFLEX® SERVO FD 796 CP
| Article number | Số hiệu/kích thước dây dẫn | Hệ thống truyền động/phản hồi tương thích | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 0027925 | 4G1+(2x0,5) | Lenze | 11.5 | 164 kg/km | ||
| 0027926 | 4G1,5+(2x0,5) | Lenze | 12 | 187 kg/km | ||
| 0027927 | 4G2,5+(2x0,5) | Lenze | 12.6 | 243 kg/km | ||
| 0027930 | 4G0,75+(2x0,5) | Bosch Rexroth | 11 | 155 kg/km | ||
| 0027931 | 4G1+(2x1,0) | Nhiều loại | 11.7 | 174 kg/km | ||
| 0027932 | 4G1,5+(3x1,0) | SEW-EURODRIVE | 12 | 220 kg/km | ||
| 0027933 | 4G2,5+(3x1,0) | SEW-EURODRIVE | 13.5 | 294 kg/km | ||
| 0027934 | 4G4+(3x1,0) | SEW-EURODRIVE | 14.7 | 361 kg/km | ||
| 0027935 | 4G6+(3x1,5) | SEW-EURODRIVE | 16.5 | 505 kg/km | ||
| 0027936 | 4G10+(3x1,5) | SEW-EURODRIVE | 19.7 | 722 kg/km | ||
| 0027937 | 4G16+(3x1,5) | SEW-EURODRIVE | 23.3 | 1030 kg/km | ||
| 0027948 | 4G1,5+(2x1,0) | Nhiều loại | 12.2 | 202 kg/km | ||
| 0027950 | 4G1,5 | Nhiều loại | 9.1 | 139 kg/km | ||
| 0027951 | 4G2,5 | Nhiều loại | 10.6 | 197 kg/km | ||
| 0027952 | 4G4 | Nhiều loại | 11.9 | 268 kg/km | ||
| 0027953 | 4G6 | Nhiều loại | 14.5 | 396 kg/km | ||
| 0027954 | 4G10 | Nhiều loại | 17.5 | 589 kg/km | ||
| 0027955 | 4G16 | Nhiều loại | 21.6 | 948 kg/km | ||
| 0027956 | 4G25 | Nhiều loại | 25.2 | 1337 kg/km | ||
| 0027957 | 4G35 | Nhiều loại | 28.6 | 1769 kg/km | ||
| 0027958 | 4G50 | Nhiều loại | 33.4 | 2468 kg/km | ||
| 0027959 | 4G1,5+(2x1,5) | SIEMENS | 11.6 | 261 kg/km | ||
| 0027960 | 4G2,5+(2x1,5) | SIEMENS | 13.4 | 322 kg/km | ||
| 0027961 | 4G4+(2x1,5) | SIEMENS | 14.8 | 385 kg/km | ||
| 0027962 | 4G6+(2x1,5) | SIEMENS | 16.8 | 486 kg/km | ||
| 0027963 | 4G10+(2x1,5) | SIEMENS | 19.4 | 721 kg/km | ||
| 0027964 | 4G16+(2x1,5) | SIEMENS | 23.1 | 1048 kg/km | ||
| 0027965 | 4G25+(2x1,5) | SIEMENS | 26.6 | 1532 kg/km | ||
| 0027966 | 4G35+(2x1,5) | SIEMENS | 30.9 | 2097 kg/km | ||
| 0027967 | 4G50+(2x1,5) | SIEMENS | 34 | 2721 kg/km | ||
| 0027968 | 4G1+2x(2x0,75) | Bosch Rexroth | 11.6 | 208 kg/km | ||
| 0027969 | 4G1,5+2x(2x0,75) | Bosch Rexroth | 12.2 | 313 kg/km | ||
| 0027970 | 4G2,5+2x(2x1) | Bosch Rexroth | 14.6 | 362 kg/km | ||
| 0027971 | 4G4+(2x1)+(2x1,5) | Bosch Rexroth | 16.3 | 485 kg/km | ||
| 0027972 | 4G6+(2x1)+(2x1,5) | Bosch Rexroth | 18.1 | 588 kg/km | ||
| 0027973 | 4G10+(2x1)+(2x1,5) | Bosch Rexroth | 21.8 | 819 kg/km | ||
| 0027974 | 4G16+2x(2x1,5) | Bosch Rexroth | 25.5 | 1135 kg/km | ||
| 0027975 | 4G25+2x(2x1,5) | Bosch Rexroth | 28.8 | 1559 kg/km | ||
| 0027976 | 4G35+2x(2x1,5) | Bosch Rexroth | 30.9 | 2093 kg/km | ||
| 0027977 | 4G50+2x(2x2,5) | Bosch Rexroth | 36.3 | 2920 kg/km | ||
| 0027978 | 4G2,5+(2x1,0) | Nhiều loại | 13.5 | 253 kg/km | ||
| 0027980 | 4G4+2x(2x1,0) | Bosch Rexroth | 16.1 | 466 kg/km | ||
| 0027981 | 4G4+(2x1,0) | Lenze | 14.8 | 359 kg/km | ||
| 0027982 | 4G6+(2x1,0) | Lenze | 16.8 | 469 kg/km | ||
| 0027983 | 4G10+(2x1,0) | Lenze | 18.8 | 689 kg/km | ||
| 0027984 | 4G16+(2x1,0) | Lenze | 22.8 | 985 kg/km | ||
| 0027993 | 4G6+(4x0,5) | SIEMENS | 16.9 | 460 kg/km |
