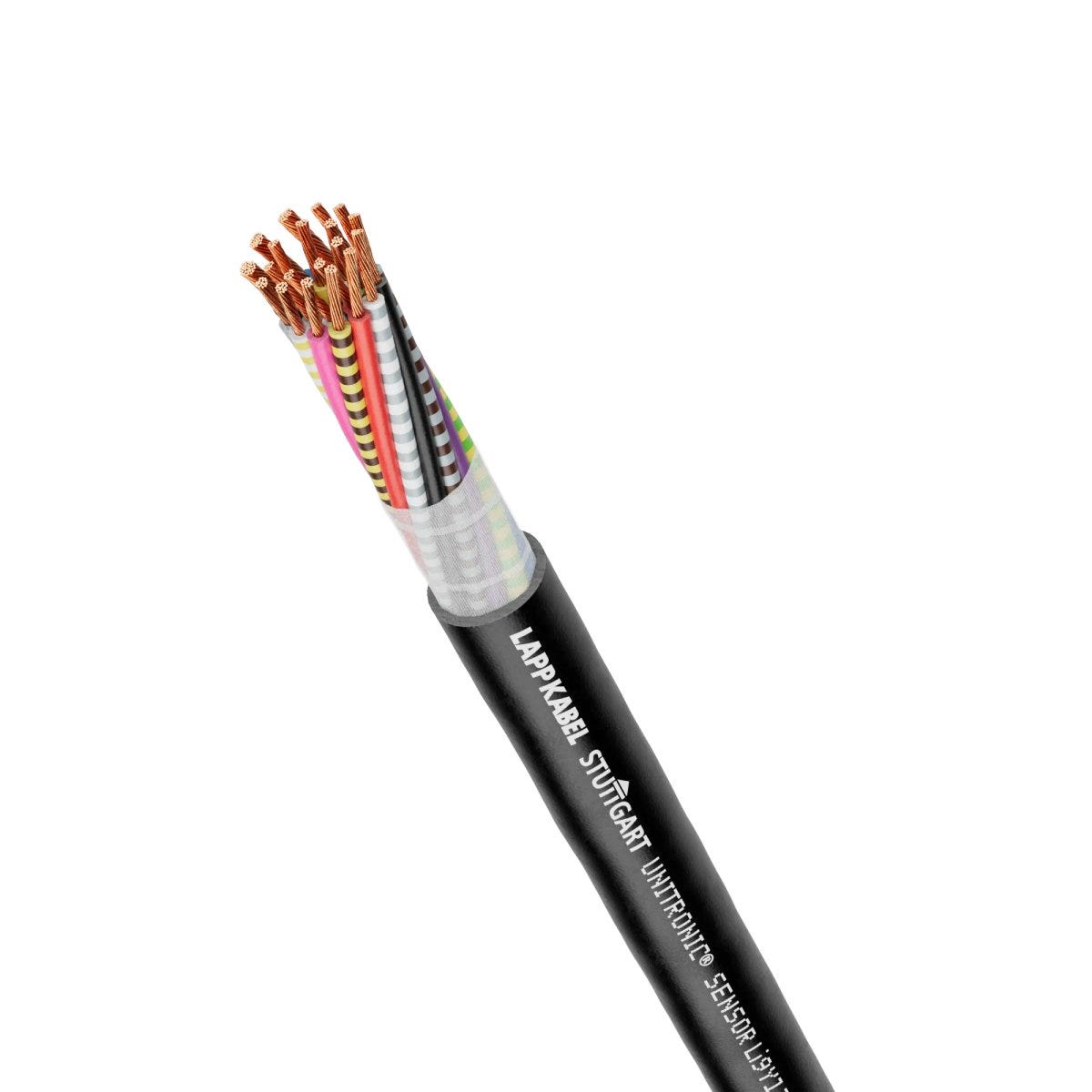

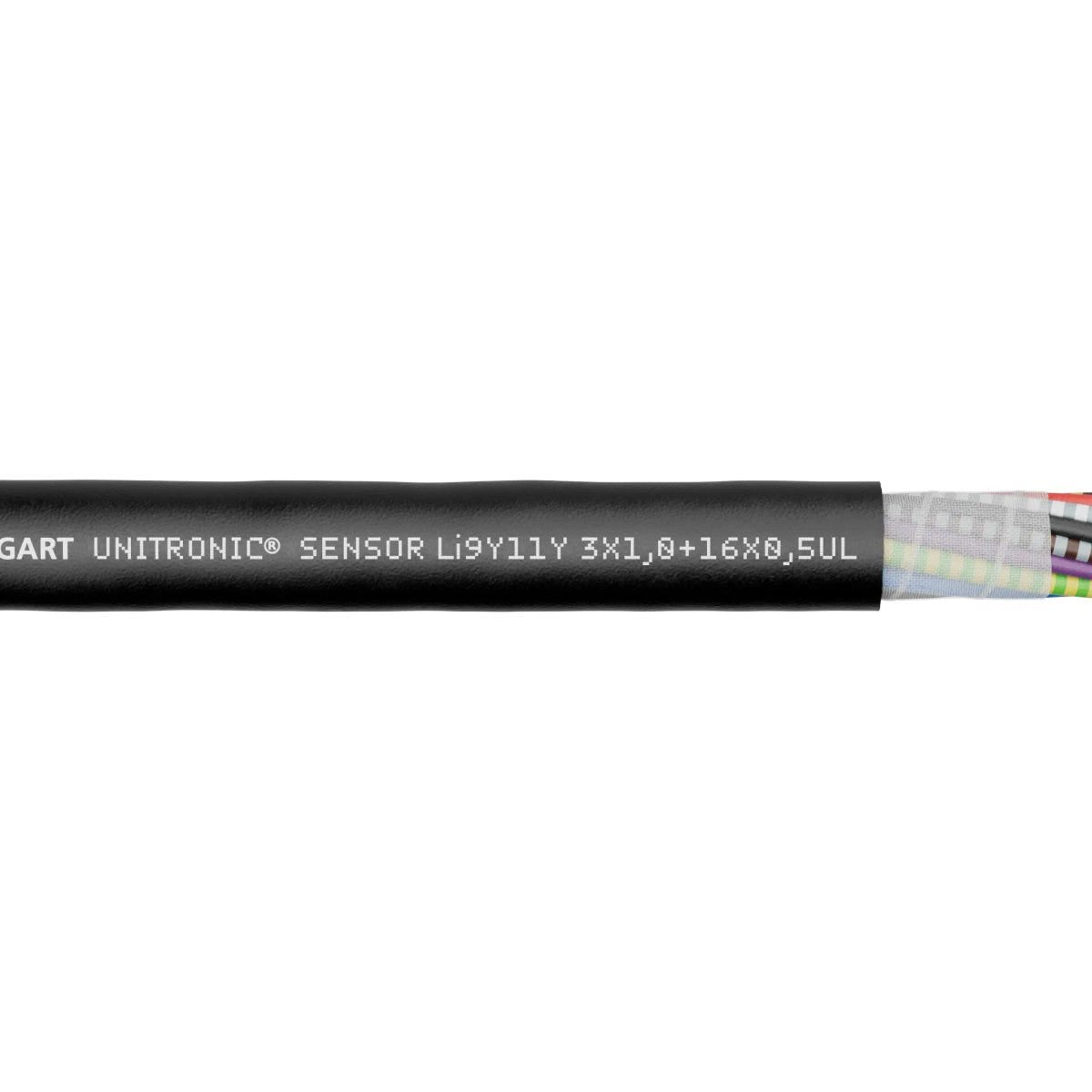

UNITRONIC® SENSOR Li9Y11Y 3x1,0+16x0,5UL
Cáp cảm biến/bộ dẫn động; Xích cáp; PUR; màu đen
UNITRONIC® SENSOR Li9Y11Y 3x1,0+16x0,5UL
366.000₫
/
UNITRONIC® SENSOR Li9Y11Y 3x1,0+16x0,5UL
366.000₫
/
Còn hàng (3815)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
icon powerchain
Certificate
CE marked
UR recognised US, cUR recognised US
Lợi ích
Cho phép kết nối từ 4 đến 16 cảm biến và bộ dẫn động
Thay vì nhiều đường ống riêng lẻ, chỉ cần một đường ống cấp duy nhất
Durable, resistant product thanks to the outer sheath material that is resistant to abrasions, notches and cuts
UL certification according to technical data enables the product to be used on the North American market
Sản phẩm bền bỉ và chắc chắn nhờ vỏ ngoài làm từ vật liệu PUR có khả năng chống mài mòn, chống xước và chống cắt
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Dùng để kết nối các nhóm cảm biến/bộ dẫn động đang chuyển động ở cấp độ hiện trường với các bộ điều khiển hoặc Mô-đun I/O
Nó được sử dụng để cấp nguồn điện cho một số cảm biến và bộ dẫn động, đồng thời phục vụ cho việc truyền tín hiệu
The cable design allows flexible, constantly flexing use in moving machine parts and cable chains
Can be used in dry, damp and, especially, harsh and oily environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Thiết kế dây cáp cho phép sử dụng linh hoạt và di chuyển liên tục trong các bộ phận máy móc chuyển động cũng như trong các chuỗi xích cáp
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp cảm biến/bộ dẫn động |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | Sensor/Actuator |
| Copper index | 105.600 kg/km |
| Copper index (lb) | 709.500 lb |
| Trọng lượng | 160 kg/km |
Đặc tính điện

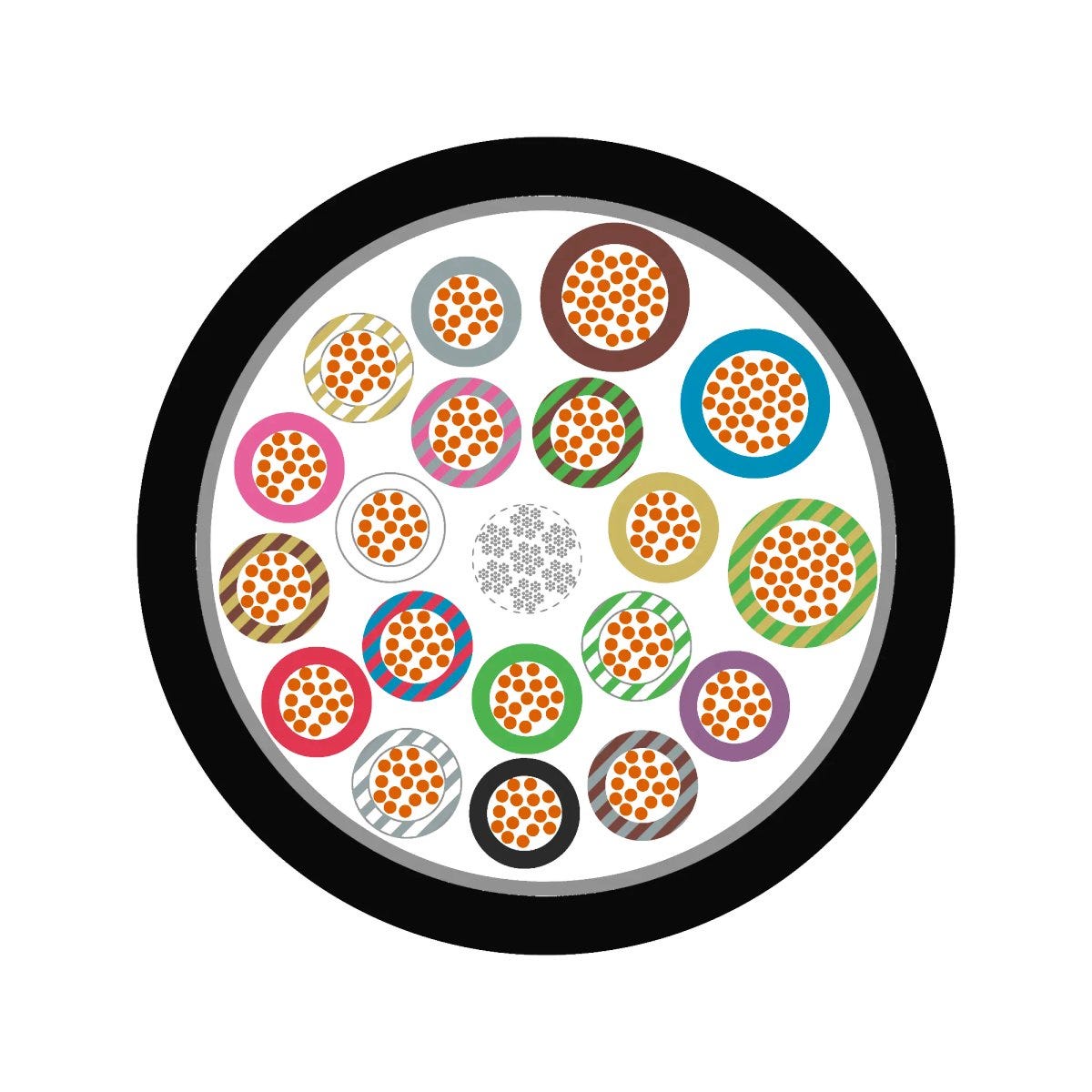

Thiết kế sản phẩm
| Thiết kế đầu dẫn | dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 9.8 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1 mm² |
| Số hiệu/kích thước dây dẫn | 3x1.0+16x0.5 |
| Quấn qua bó dây | Lớp bọc bằng vải không dệt |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Tiết diện dây dẫn chính | mm² |
| Có tính năng chống loài gặm nhấm | Không |
| Thành phần cáp 1 | Power core: 3G1.0 |
| Số lõi | 19 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Thành phần cáp 2 | Signal core: 16x0.5 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -5 |
| Cáp Kết nối nhanh (FC) | Không |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 98.0 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 49.0 mm |
| Không chứa PWIS | Đúng vậy |
| Nhiệt độ, uốn cong liên tục theo chuyển động | -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Lĩnh vực ứng dụng | Xích cáp |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 98.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 5 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL FT2 |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 10 lần đường kính ngoài |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 80 |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from UNITRONIC® SENSOR master cable
| Article number | Kích thước cáp | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Thiết kế đầu dẫn | Đường kính ngoài danh nghĩa | Conductor cross-section (mm2) | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 7038880 | 3x0.75+4x0.34 | dây siêu mảnh | 6.6 | 0.75 | 65 kg/km | |||
| 7038881 | 3x1.0+8x0.5 | dây sợi mảnh | 8.4 | 1 | 110 kg/km | |||
| 7038882 | 3x1.0+16x0.5 | dây siêu mảnh | 9.8 | 1 | 160 kg/km |
