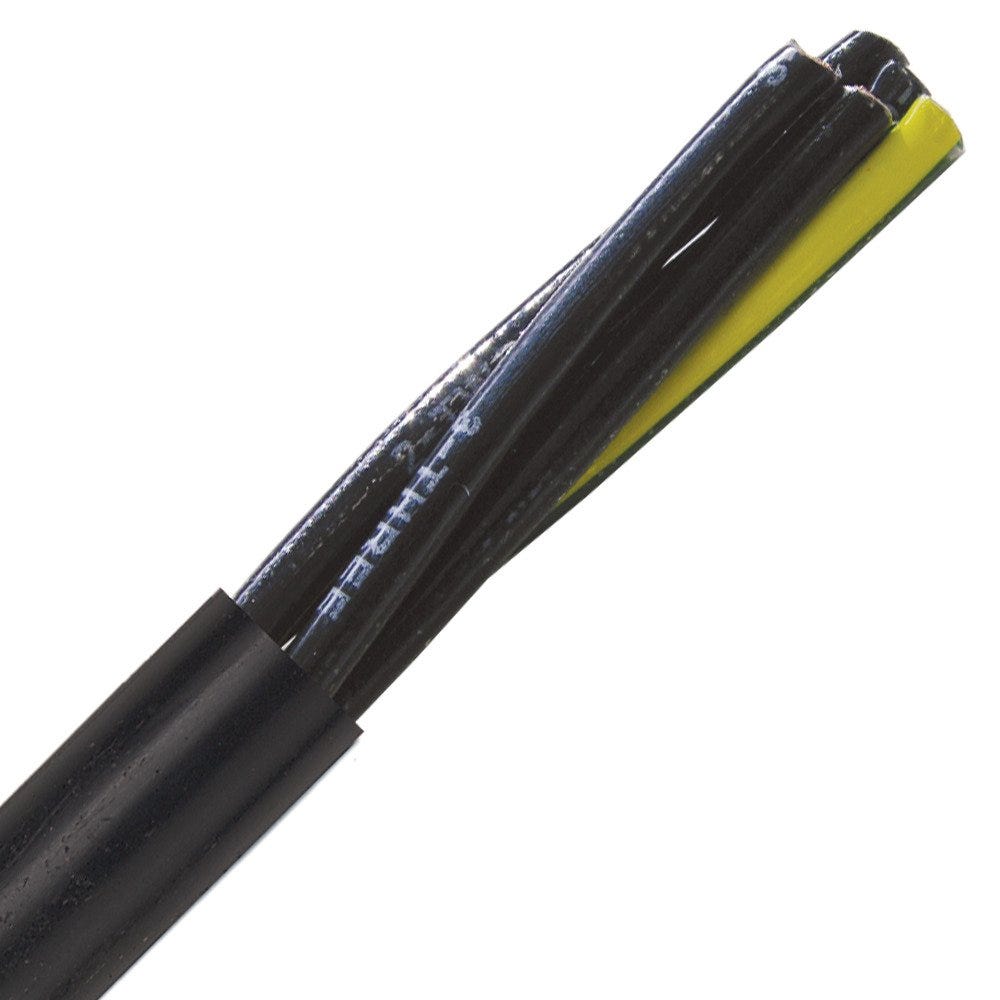

ÖLFLEX® TRAY II 5G1.5 16/5C
Cáp nguồn và cáp điều khiển; 5G1.5; Xác định lõi: Số; Được UL chứng nhận; Linh hoạt
ÖLFLEX® TRAY II 5G1.5 16/5C
Cáp nguồn và cáp điều khiển; 5G1.5; Xác định lõi: Số; Được UL chứng nhận; Linh hoạt
ÖLFLEX® TRAY II 5G1.5 16/5C
226.610₫
/
ÖLFLEX® TRAY II 5G1.5 16/5C
226.610₫
/
Còn hàng (9793)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
uv-resistant.
torsion resistant
Certificate
CE marked
UL recognized
cUL listed US, UL listed US
CSA certified
.svg "Ecolab"){kind=logo}
Ecolab
Lợi ích
Cáp được phát triển đặc biệt để sử dụng tại Hoa Kỳ
Có thể sử dụng linh hoạt trong nhiều ứng dụng và môi trường khác nhau
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ
Sản phẩm đạt nhiều chứng nhận cho phép sử dụng rộng rãi và giảm số lượng loại linh kiện, từ đó đảm bảo tiết kiệm chi phí logistics
Việc loại bỏ các hệ thống bảo vệ cáp giúp quá trình lắp đặt trở nên dễ dàng hơn và tiết kiệm chi phí
Có khả năng chống dầu và chống cháy đặc biệt cao.
Đơn đăng ký
Thích hợp sử dụng tại Hoa Kỳ để đi dây cho máy móc ngành công nghiệp và máy công cụ, dành cho việc lắp đặt hở trong máng cáp mà không cần ống luồn bảo vệ cáp
Phù hợp cho các ứng dụng liên quan đến xoắn trong các tuabin gió tại Hoa Kỳ và châu Âu
Dùng phổ biến ở châu Âu để đấu dây cho các mạch điều khiển liên nhà máy và các mạch điều khiển bên trong máy móc, dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng trong môi trường khô, ẩm và nhiều dầu mỡ
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Thích hợp để sử dụng ngoài trời tại Hoa Kỳ và châu Âu, tùy thuộc vào phạm vi nhiệt độ
Phù hợp để lắp đặt ngầm dưới lòng đất tại Hoa Kỳ
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -25°C.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 72.000 kg/km |
| Copper index (lb) | 484.000 lb |
| Trọng lượng | 146 kg/km |
Quốc gia xuất xứ
Cần được xác nhận dựa trên hàng hóa thực tế được cung cấp. Vui lòng liên hệ với chúng tôi để xác nhận trước khi đặt hàng.
Đặc tính điện
| Điện trở tối đa của dây dẫn ở 20°C | 13.3 Ω/km |
| Điện áp thử nghiệm | 2 kV |
| Định mức dòng hiện tại theo | NEC / NFPA 70 |
| Điện áp định mức | 600 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL TC |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 2.61 |
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 9.7 mm |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 9.06 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Kích thước cáp | 5G1.5 |
| Lớp cách nhiệt | Nylon |
| Có lớp chống nhiễu |
|
| Xác định lõi | Số |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Tiết diện dây dẫn chính | mm² |
| Số lõi | 5 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 16 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyvinylclorua |
| Vật liệu nền của vỏ ngoài | Nhựa nhiệt dẻo |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PVC |
| Đường kính ngoài tối đa | 10.34 |
Đặc điểm sản phẩm
| Chống cháy |
|
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ bảo quản tối thiểu | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 105 |
| Chống ozone |
|
| Chống tia UV |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 41.4 mm |
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 90 °C nhiệt độ tối đa của dây dẫn theo UL MTW |
| Chống dầu |
|
| Nhiệt độ bảo quản tối đa | 40 |
| Chịu lực cơ học |
|
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 41.4 mm |
| Chống chịu thời tiết |
|
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Chịu nước |
|
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 4 lần đường kính ngoài |
| Phù hợp để sử dụng theo quy định tại Chương 5 của Tiêu chuẩn Điện Quốc gia (NEC) | Class I Division 2 |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 105 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Khả năng chống cháy theo | UL Vertical-Tray Flame Test |
| Khả năng chống dầu theo | UL OILRES I |
| Chống tia UV theo tiêu chuẩn | Chống tia nắng mặt trời theo tiêu chuẩn UL |
| Xoắn | để +/- 150 °/m và min. -40 °C tối đa 2000 Các chu kỳ xoắn |
| Đối với tải xoắn |
|
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 105 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận |
|
| Được chứng nhận CSA |
|
| Chứng nhận UL AWM | 20886 theo UL 758 (e-file number: E100338) |
| Được chứng nhận HAR |
|
| Chứng nhận UL | UL TC-ER theo UL 1277 (e-file number: E171371) |
| Được chứng nhận bởi Ecolab |
|
| Được chứng nhận cUL |
|
| Được UL chứng nhận |
|
| Dấu CE |
|
| Chứng nhận cUL | cUL CIC/TC 600V theo CSA C22.2 No. 239 (e-file number: E171371) |
| Được UL công nhận |
|
| Được chứng nhận bởi VDE |
|
| Chứng nhận CSA | AWM I A theo CSA C22.2 No. 210 |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
Tài liệu
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
Tất cả các bài viết từ ÖLFLEX® TRAY II
| Article number | Số lõi | Tiết diện dây dẫn danh nghĩa (AWG) | Bao gồm dây nối đất bảo vệ | Tiết diện dây dẫn danh nghĩa (hệ mét) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng | Sap net weight | Copper index (lb) |
|---|---|---|---|---|---|---|---|---|---|---|
| 220204 | 4 | 2 AWG | Đúng vậy | 33.7 | 32.3 | 1785 kg/km | 8590.000 | |||
| 220404 | 4 | 4 AWG | Đúng vậy | 21.0 | 27.8 | 1276 kg/km | 5432.000 | |||
| 220604 | 4 | 6 AWG | Đúng vậy | 16 | 22.8 | 864 kg/km | 4130.000 | |||
| 220605 | 5 | 6 AWG | Đúng vậy | 16 | 24.9 | 1080 kg/km | 5161.300 | |||
| 220804 | 4 | 8 AWG | Đúng vậy | 10 | 17.9 | 573 kg/km | 2580.000 | |||
| 220805 | 5 | 8 AWG | Đúng vậy | 10 | 19.6 | 771 kg/km | 3230.000 | |||
| 221004 | 4 | 10 AWG | Đúng vậy | 6 | 14.7 | 394 kg/km | 1550.000 | |||
| 221005 | 5 | 10 AWG | Đúng vậy | 6 | 16.0 | 472 kg/km | 1940.000 | |||
| 221007 | 7 | 10 AWG | Đúng vậy | 6 | 17.4 | 661 kg/km | 2710.000 | |||
| 221204 | 4 | 12 AWG | Đúng vậy | 4 | 11.7 | 226 kg/km | 1032.000 | |||
| 221205 | 5 | 12 AWG | Đúng vậy | 4 | 12.8 | 279 kg/km | 1290.000 | |||
| 221207 | 7 | 12 AWG | Đúng vậy | 4 | 14.8 | 384 kg/km | 1810.000 | |||
| 221403 | 3 | 14 AWG | Đúng vậy | 2.5 | 9.2 | 130 kg/km | 484.000 | |||
| 221404 | 4 | 14 AWG | Đúng vậy | 2.5 | 10.0 | 159 kg/km | 650.000 | |||
| 221405 | 5 | 14 AWG | Đúng vậy | 2.5 | 10.8 | 191 kg/km | 810.000 | |||
| 221407 | 7 | 14 AWG | Đúng vậy | 2.5 | 11.8 | 252 kg/km | 1130.000 | |||
| 221412 | 12 | 14 AWG | Đúng vậy | 2.5 | 16.2 | 459 kg/km | 1940.000 | |||
| 221418 | 18 | 14 AWG | Đúng vậy | 2.5 | 18.7 | 654 kg/km | 2900.000 | |||
| 221425 | 25 | 14 AWG | Đúng vậy | 2.5 | 22.5 | 874 kg/km | 4032.000 | |||
| 221603 | 3 | 16 AWG | Đúng vậy | 1.5 | 8.3 | 103 kg/km | 290.000 | |||
| 221604 | 4 | 16 AWG | Đúng vậy | 1.5 | 8.9 | 124 kg/km | 390.000 | |||
| 221605 | 5 | 16 AWG | Đúng vậy | 1.5 | 9.7 | 146 kg/km | 484.000 | |||
| 221607 | 7 | 16 AWG | Đúng vậy | 1.5 | 10.5 | 189 kg/km | 680.000 | |||
| 221609 | 9 | 16 AWG | Đúng vậy | 1.5 | 12.1 | 255 kg/km | 871.000 | |||
| 221612 | 12 | 16 AWG | Đúng vậy | 1.5 | 14.4 | 328 kg/km | 1161.000 | |||
| 221618 | 18 | 16 AWG | Đúng vậy | 1.5 | 16.6 | 431 kg/km | 1742.000 | |||
| 221625 | 25 | 16 AWG | Đúng vậy | 1.5 | 18.8 | 592 kg/km | 2420.000 | |||
| 221641 | 41 | 16 AWG | Đúng vậy | 1.5 | 25.0 | 931 kg/km | 3568.000 | |||
| 221803 | 3 | 18 AWG | Đúng vậy | 1 | 7.5 | 85 kg/km | 200.000 | |||
| 221804 | 4 | 18 AWG | Đúng vậy | 1 | 8.1 | 98 kg/km | 260.000 | |||
| 221805 | 5 | 18 AWG | Đúng vậy | 1 | 8.8 | 115 kg/km | 330.000 | |||
| 221807 | 7 | 18 AWG | Đúng vậy | 1 | 9.5 | 149 kg/km | 460.000 | |||
| 221809 | 9 | 18 AWG | Đúng vậy | 1 | 10.9 | 167 kg/km | 590.000 | |||
| 221812 | 12 | 18 AWG | Đúng vậy | 1 | 12.1 | 255 kg/km | 790.000 | |||
| 221818 | 18 | 18 AWG | Đúng vậy | 1 | 14.9 | 365 kg/km | 1180.000 | |||
| 221825 | 25 | 18 AWG | Đúng vậy | 1 | 16.9 | 479 kg/km | 1640.000 | |||
| 221850 | 50 | 18 AWG | Đúng vậy | 1 | 23.9 | 960 kg/km | 3021.000 |
