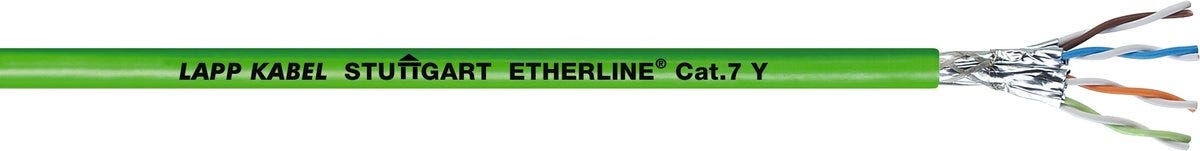

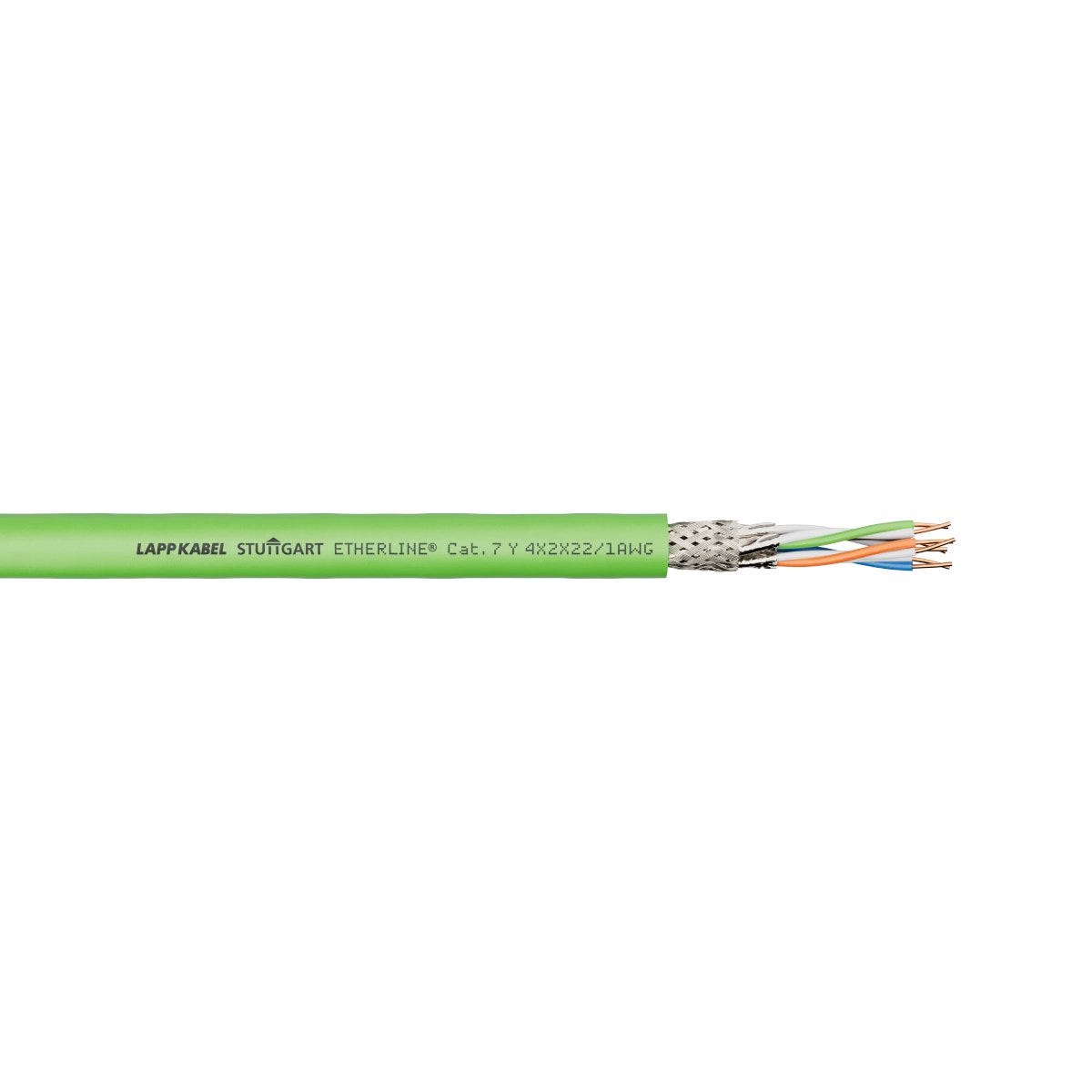

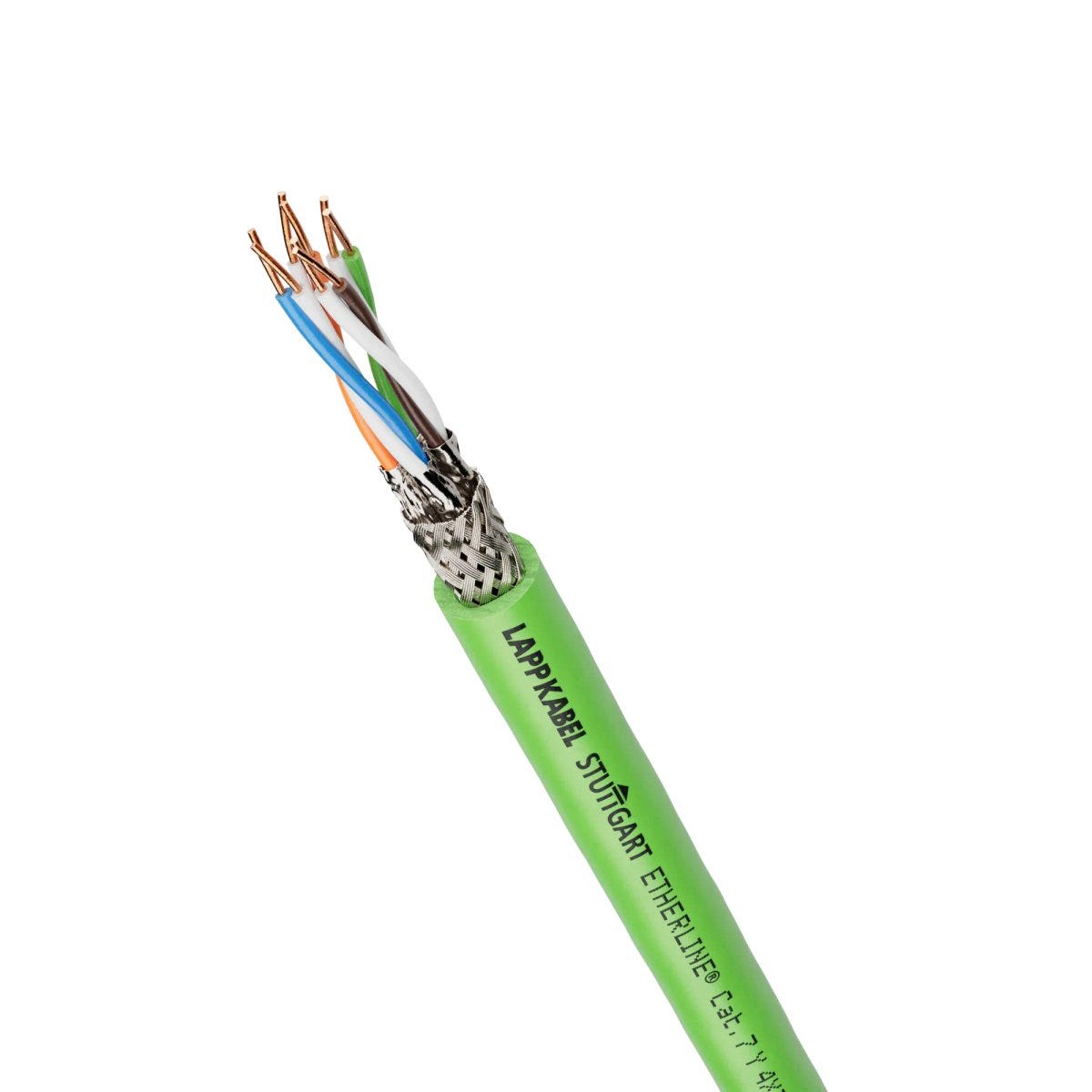

ETHERLINE® Cat. 7 Y
cáp Ethernet; Lắp đặt cố định; ETHERNET/IP, PROFINET; Ứng dụng PROFINET®: Loại A; Cat.7; S/FTP; PVC; xanh lá cây
ETHERLINE® Cat. 7 Y
183.480₫
/
ETHERLINE® Cat. 7 Y
183.480₫
/
Còn hàng (40)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , For transmission of analogue and digital signals in the frequency range up to 600 MHz
Cáp hỗ trợ công nghệ PoE dùng để cung cấp đồng thời nguồn điện và dữ liệu cho các linh kiện mạng có kích thước nhỏ với nhu cầu năng lượng thấp (ví dụ: camera IP, điểm truy cập không dây)
Available with robust PVC outer sheath, abrasion-resistant PU outer sheath or halogen free FRNC outer sheath

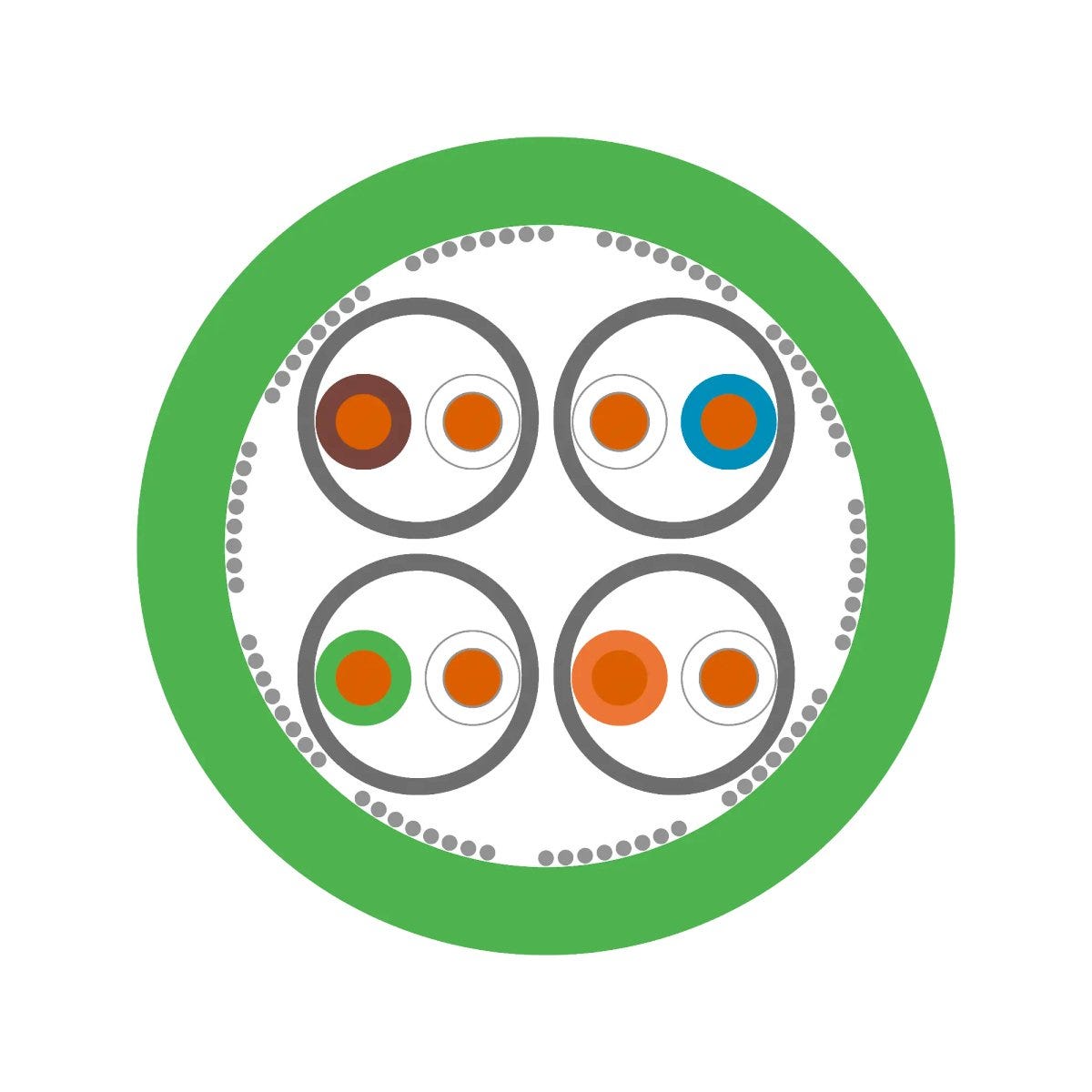

Khả năng bảo vệ tối ưu chống nhiễu điện từ nhờ lớp chống nhiễu từng cặp bằng cán nhôm và lớp chống nhiễu tổng thể bằng dây đồng bện (S/FTP)
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 7, tốc độ truyền dữ liệu lên đến 10 Gbit/s
Dùng để truyền tín hiệu analog và kỹ thuật số trong dải tần số lên đến 600 MHz
Có sẵn với vỏ ngoài bằng PVC chắc chắn, vỏ ngoài bằng PUR chống mài mòn hoặc vỏ ngoài bằng FRNC không halogen.
Đơn đăng ký
Dùng để lắp đặt cố định trong mạng PROFINET (loại A), nhờ thiết kế dây dẫn rắn
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Can be used in dry, damp or wet interiors
Suitable for many applications, depending on the sheath material
Có thể sử dụng ở những nơi khô ráo, ẩm ướt và ngập nước
Phù hợp với nhiều ứng dụng khác nhau, tùy thuộc vào chất liệu vỏ bọc.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET |
| Copper index | 53.000 kg/km |
| Copper index (lb) | 356.100 lb |
| Trọng lượng | 98 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE) |
| Điện trở vòng lặp ở 20°C | 114.2 |
| Các tốc độ truyền dữ liệu có thể đạt được | 10000 |
| Tốc độ truyền tín hiệu (danh định) | 0.80 |
| Điện áp thử nghiệm lõi/lớp chắn | 0.7 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính lõi tối thiểu | 1.45 |
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | dây dẫn rắn |
| Đường kính ngoài danh nghĩa | 8.7 mm |
| Đường kính lõi tối đa | 1.6 |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 8.4 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.34 mm² |
| Số hiệu/kích thước dây dẫn | 4x2x22/1AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.64 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 4 |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Loại mắc cạn | Cặp xoắn |
| Loại chống nhiễu từng cặp | Tấm nhựa cán nhôm |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | S/FTP |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | Mã hóa màu PROFINET 4 cặp |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Số lõi | 8 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 9 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 1 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại A |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -30 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | -30 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 90.0 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.7 |
| Nhiệt độ lắp ráp tối đa | 80 |
| Bán kính uốn tối thiểu, khi cố định | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -30 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-3-25 |
| Có thể cuộn lại | Không |
| Không halogen | Không |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ETHERLINE® Cat.7
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Vật liệu nền dùng để làm lớp cách điện lõi | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 2170474 | 4x2x22/1AWG | Xốp polyethylene | 8.7 | 98 kg/km | ||
| 2170475 | 4x2x22/1AWG | Xốp polyethylene | 8.7 | 91 kg/km | ||
| 2170476 | 4x2x22/1AWG | Xốp polyethylene | 8.7 | 99 kg/km |
