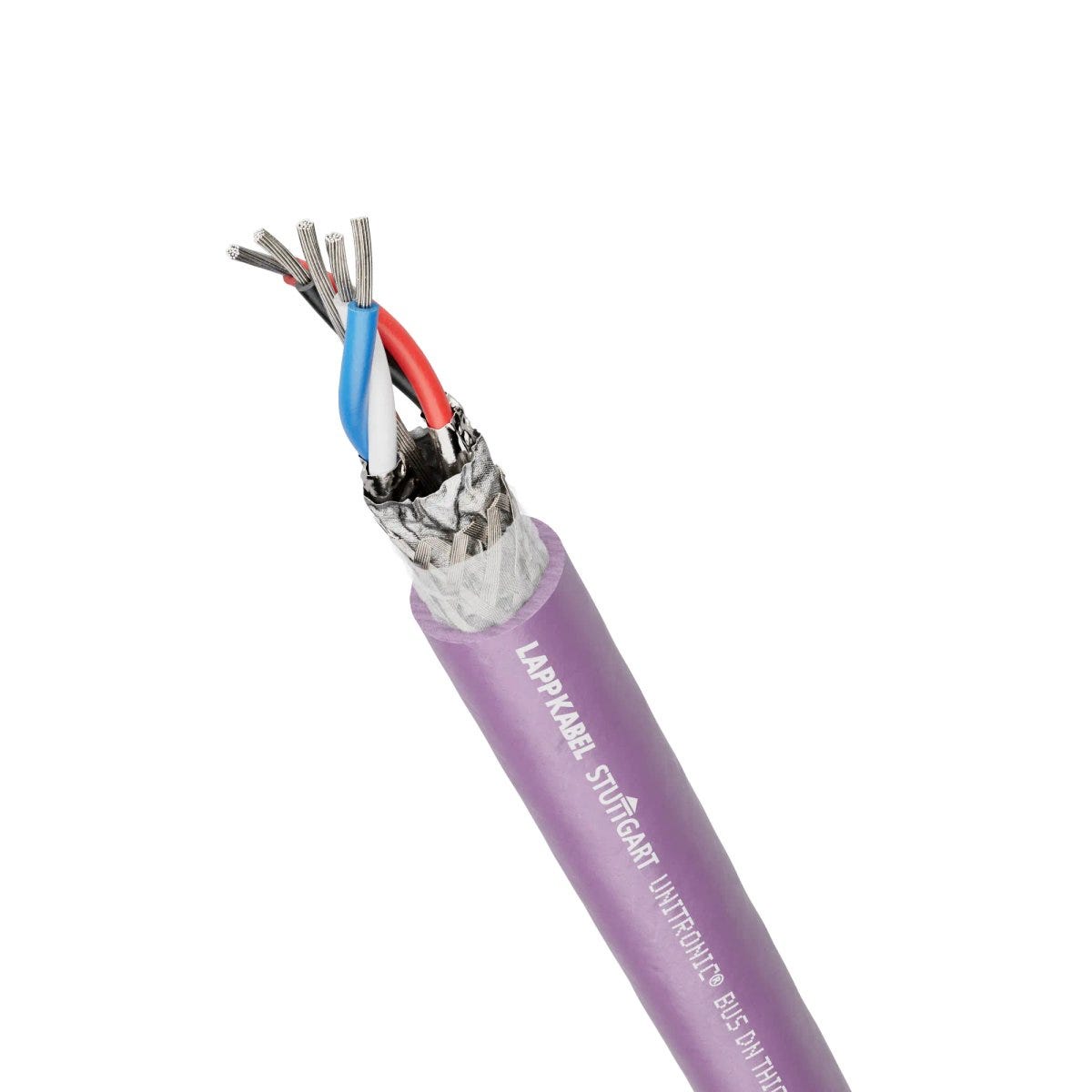

UNITRONIC® BUS DN THIN FRNC
Cáp bus; DeviceNet; Lắp đặt cố định; Trở kháng xung danh định khi dòng điện tăng đột biến: 120; 1x2xAWG24 + 1x2xAWG22; PUR; Chống cháy; màu tím; 6.8 mm; Được chứng nhận cUL
UNITRONIC® BUS DN THIN FRNC
211.080₫
/
UNITRONIC® BUS DN THIN FRNC
211.080₫
/
Còn hàng (8264)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
uv-resistant.
icon sturgeon signal
Certificate
CE marked
cUL listed US, UL listed US
LAPP-DNV-Approved-Logo
DeviceNet
Lợi ích
DeviceNet kết hợp việc truyền tín hiệu và nguồn điện 24 V trong một sợi cáp bốn dây duy nhất
Các biến thể “THIN” và “THICK” có các đặc điểm khác nhau về mặt cắt ngang lõi, lớp cách điện lõi và vỏ ngoài, nhờ đó mang lại sự lựa chọn tối ưu cho nhiều tình huống lắp đặt và yêu cầu cơ học khác nhau
Available with robust PVC or halogen free FRNC outer sheath
Khả năng bảo vệ tối ưu chống lại nhiễu điện từ nhờ lớp chống nhiễu từng cặp bằng lá nhôm composite và lớp chống nhiễu tổng thể bằng dây đồng bện
UL certification according to technical data enables the product to be used on the North American market
Chứng nhận của DNV cho mục đích sử dụng hàng hải (tùy thuộc vào sản phẩm)
Có sẵn với vỏ ngoài bằng PVC bền chắc hoặc FRNC không halogen
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Đối với giao tiếp Fieldbus trong các mạng dựa trên DeviceNet, cần thực hiện việc đấu dây để kết nối các cảm biến và bộ dẫn động với các bộ điều khiển
Các ứng dụng điển hình bao gồm công tắc giới hạn, công tắc quang điện, bộ đầu cuối van, bộ khởi động động cơ, bộ dẫn độngcảm biến và PLC
For fixed installation

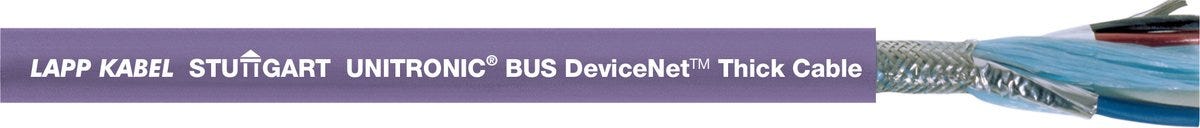

Biến thể “THICK” được thiết kế làm đường trục cho các khoảng cách truyền dẫn dài, lên đến 500 m
Biến thể “THIN” được thiết kế dưới dạng cáp nhánh dành cho các nhánh ngắn từ đường dây chính đến từng thuê bao (tối đa 6 m cho mỗi nhánh)
Suitable for outdoor use
Dành cho lắp đặt cố định
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp bus |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | DeviceNet |
| Copper index | 33.400 kg/km |
| Copper index (lb) | 224.400 lb |
| Trọng lượng | 70 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 300 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 120 |
| Điện áp thử nghiệm giữa các lõi | 2 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | 19 dây |
| Đường kính ngoài danh nghĩa | 6.9 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Số hiệu/kích thước dây dẫn | 1x2xAWG24 + 1x2xAWG22 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | màu tím |
| Loại mắc cạn | Cặp xoắn |
| Tiết diện dây dẫn chính | AWG |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |

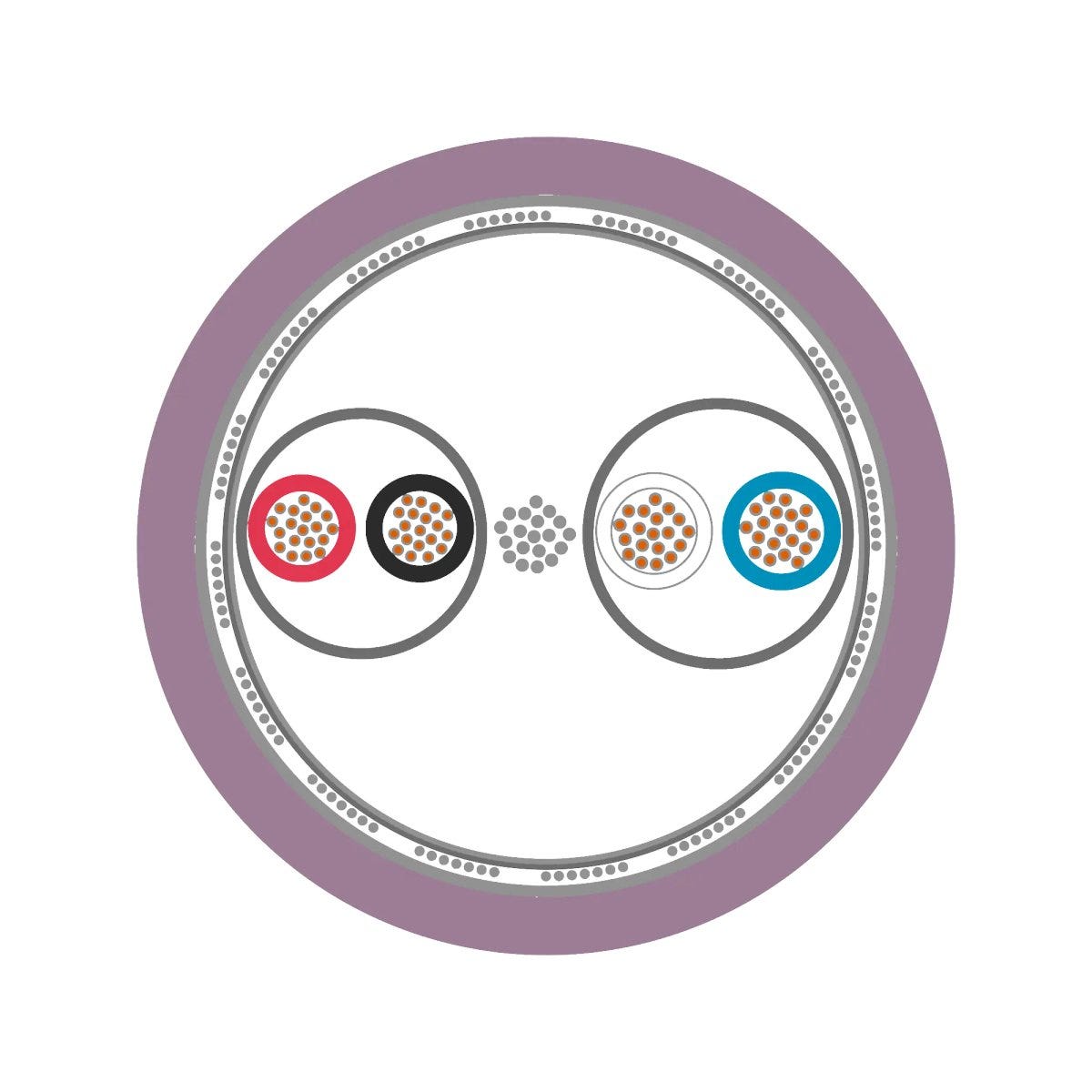

| Thành phần cáp 1 | Signal pair: 1x(2x24 AWG), Shielding: Aluminium-laminated plastic foil |
| Quấn bên ngoài lớp sàng lọc | Lớp bọc bằng vải không dệt |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 24 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Màu RAL của vỏ bọc cáp | RAL 4001 |
| Số lượng dây đấu | 19 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Cáp Kết nối nhanh (FC) | Không |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -25 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 103.5 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chống dầu | Không |
| Bán kính uốn tối thiểu, khi cố định | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -25 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | CSA FT4 |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Đúng vậy |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- DeviceNet là nhãn hiệu đã đăng ký của tổ chức người dùng ODVA (Hoa Kỳ).
Danh sách họ sản phẩm

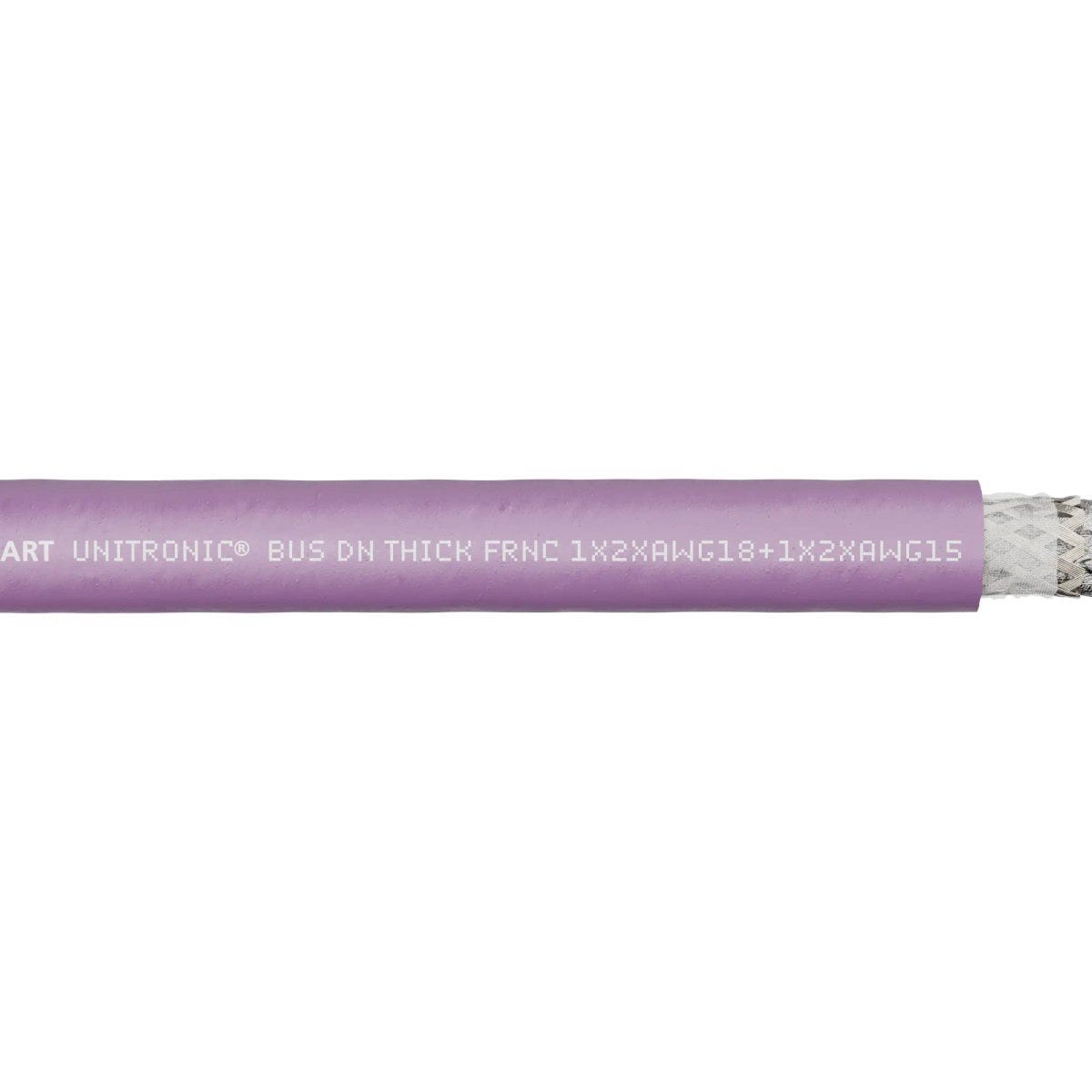

All articles from UNITRONIC® DeviceNet Thick+Thin
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Vật liệu nền của vỏ ngoài | Đường kính ngoài danh nghĩa | Chống cháy | Không halogen | Copper index calc export | Chống dầu | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|
| 2170340 | 1x2xAWG18 + 1x2xAWG15 | Polyurethane | 12.2 | Đúng vậy | Đúng vậy | Đúng vậy | 195 kg/km | ||
| 2170341 | 1x2xAWG24 + 1x2xAWG22 | Polyurethane | 6.9 | Đúng vậy | Đúng vậy | Không | 70 kg/km | ||
| 2170342 | 1x2xAWG18 + 1x2xAWG15 | Polyvinylclorua | 12.2 | Đúng vậy | Không | Đúng vậy | 192 kg/km | ||
| 2170343 | 1x2xAWG24 + 1x2xAWG22 | Polyvinylclorua | 6.9 | Đúng vậy | Không | Đúng vậy | 66 kg/km |
