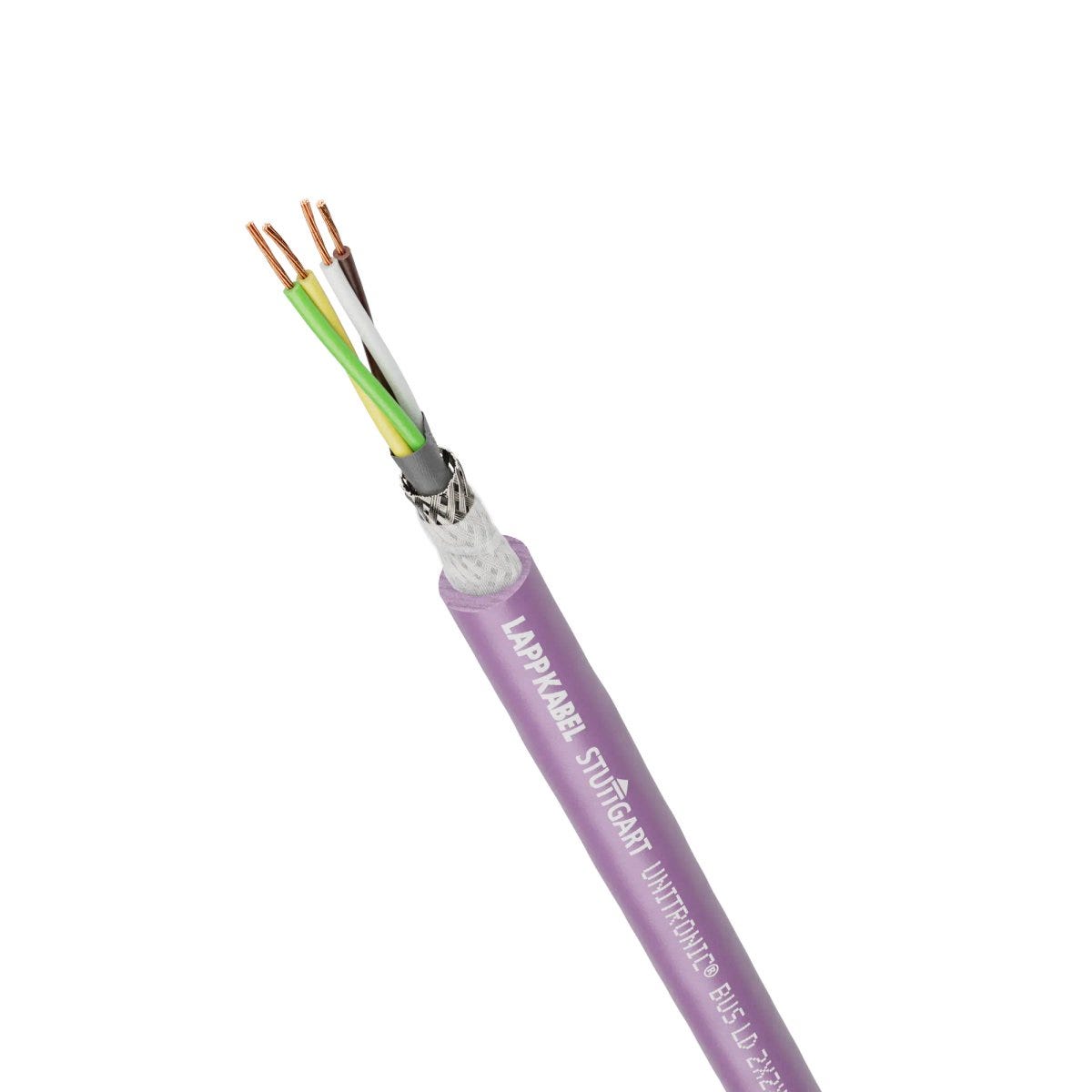

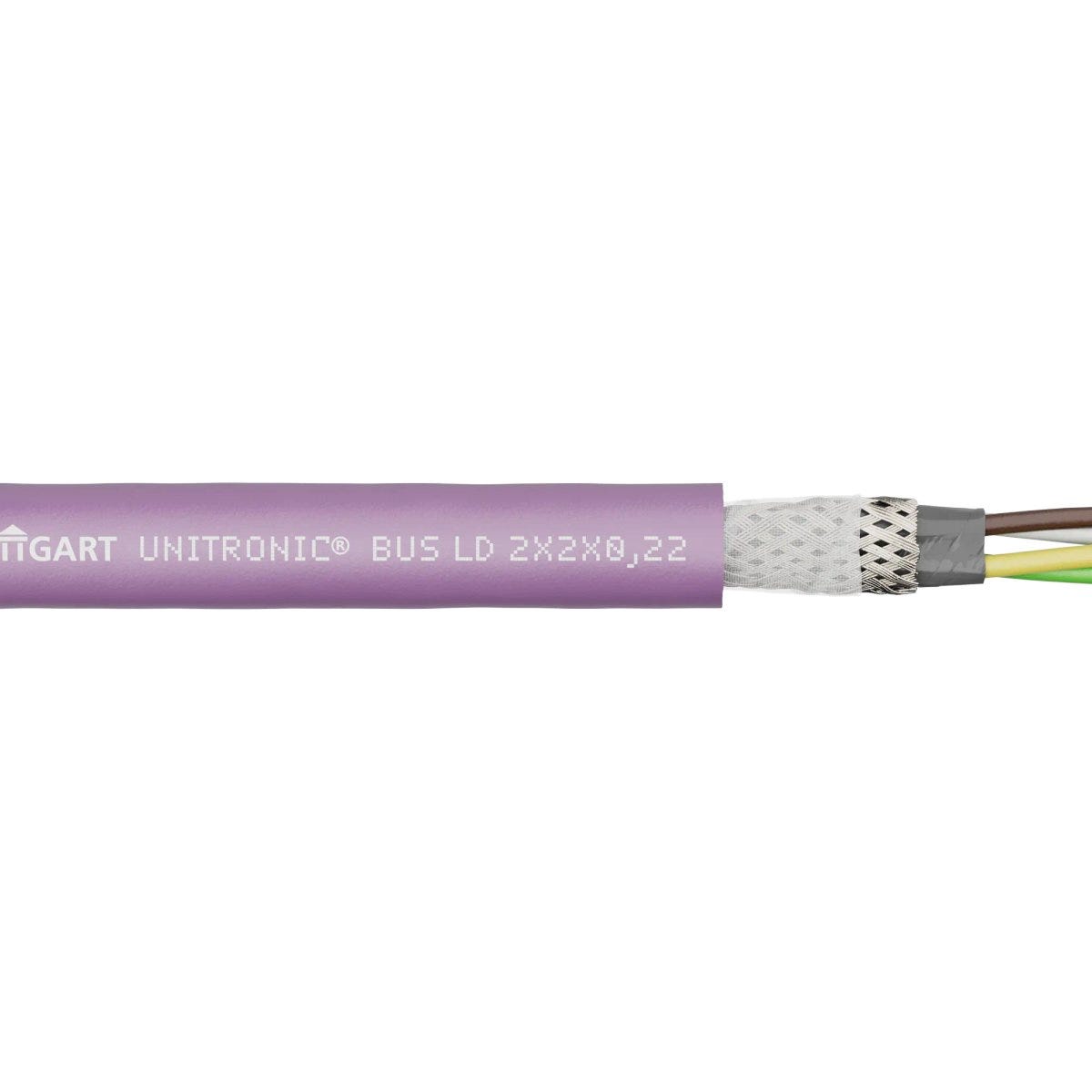

UNITRONIC® BUS LD 2x2x0,22
Cáp bus; Lắp đặt cố định; PVC; màu tím
UNITRONIC® BUS LD 2x2x0,22
56.185₫
/
UNITRONIC® BUS LD 2x2x0,22
56.185₫
/
Còn hàng (81187)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
icon sturgeon signal
Product Carbon Footprint
Lợi ích
Suitable for multiple Bus systems based on RS485 / RS422
Đơn đăng ký
For fixed installationMaximum electromagnetic screening, Bus cables for bus systems such as e.g. Modbus, SUCOnet P, Modulink P, VariNet-P), Dry or damp rooms, Thích hợp để sử dụng trong các hệ thống hạ tầng sạc AC và DC dành cho phương tiện điện.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp bus |
| Copper index | 28.000 kg/km |
| Copper index (lb) | 188.130 lb |
| Trọng lượng | 60 kg/km |
Quốc gia xuất xứ
Cần được xác nhận dựa trên hàng hóa thực tế được cung cấp. Vui lòng liên hệ với chúng tôi để xác nhận trước khi đặt hàng.
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 250 |
| Điện trở vòng lặp ở 20°C | 186 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1.5 |

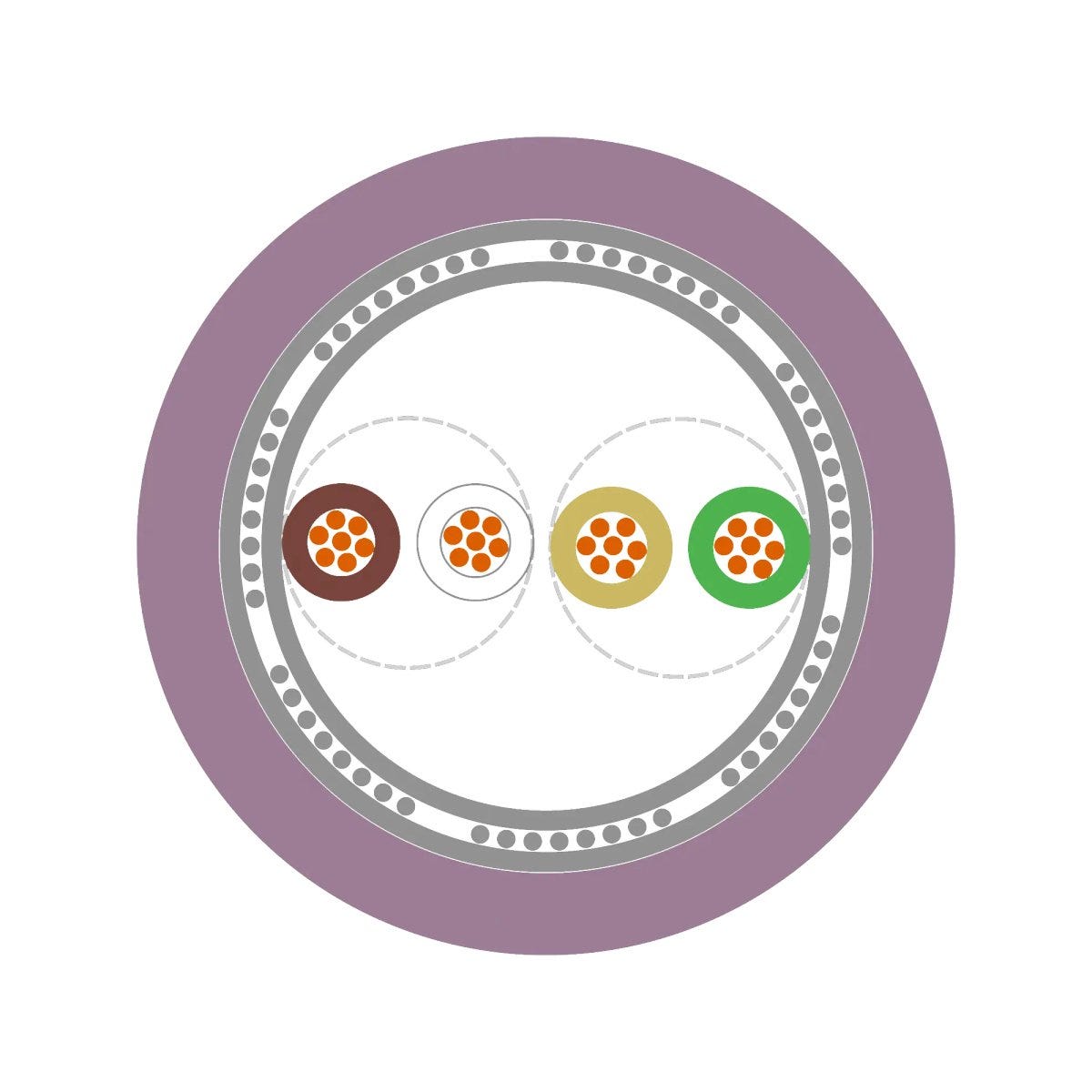

Thiết kế sản phẩm
| Thiết kế đầu dẫn | dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 7.1 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.22 mm² |
| Kích thước cáp | 2X2X0.22 |
| Quấn qua bó dây | Màng nhựa |
| Có lớp chống nhiễu |
|
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Gói theo cặp | Màng nhựa |
| Màu của lớp vỏ ngoài | màu tím |
| Loại mắc cạn | Cặp xoắn |
| Tiết diện dây dẫn chính | mm² |
| Có tính năng chống loài gặm nhấm |
|
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Quấn bên ngoài lớp sàng lọc | Lớp bọc bằng vải không dệt |
| Số lõi | 4 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Có lớp giáp |
|
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy |
|
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn |
|
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Cáp Kết nối nhanh (FC) |
|
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -30 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 56.8 mm |
| Không chứa PWIS |
|
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu |
|
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 142.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 8 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 20 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -30 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể cuộn lại |
|
| Đối với tải xoắn |
|
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận |
|
| Được chứng nhận CSA |
|
| Được chứng nhận bởi TÜV |
|
| Được chứng nhận cUL |
|
| Được UL chứng nhận |
|
| Dấu CE |
|
| Được UL công nhận |
|
| Được chứng nhận bởi VDE |
|
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- Modubus đã được Tổ chức Modbus-IDA đăng ký. SUCOnet P là nhãn hiệu đã đăng ký của Tập đoàn Moeller. Modulink P là nhãn hiệu đã đăng ký của Weidmüller GmbH & Co. VariNet là nhãn hiệu đã đăng ký của Pepperl+Fuchs GmbH.
Danh sách họ sản phẩm
Tất cả các bài viết từ UNITRONIC® BUS LD
| Article number | Thiết kế đầu dẫn | Được chứng nhận cUL | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 2170203 | dây siêu mảnh | Không | 5.7 | 39 kg/km | ||
| 2170204 | dây siêu mảnh | Không | 7.1 | 60 kg/km | ||
| 2170205 | dây siêu mảnh | Không | 7.2 | 72 kg/km | ||
| 2170803 | dây siêu mảnh | Đúng vậy | 5.7 | 39 kg/km |
