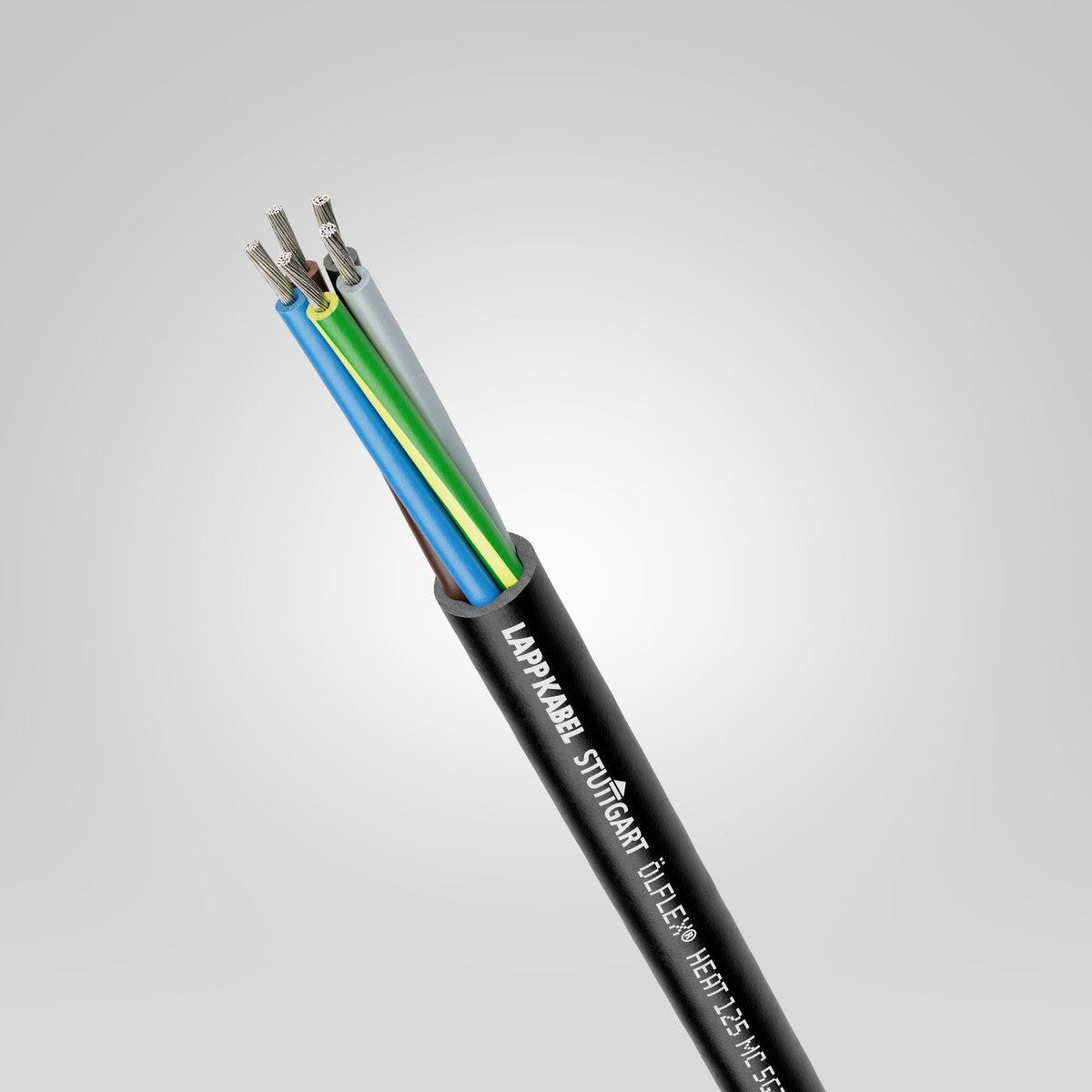

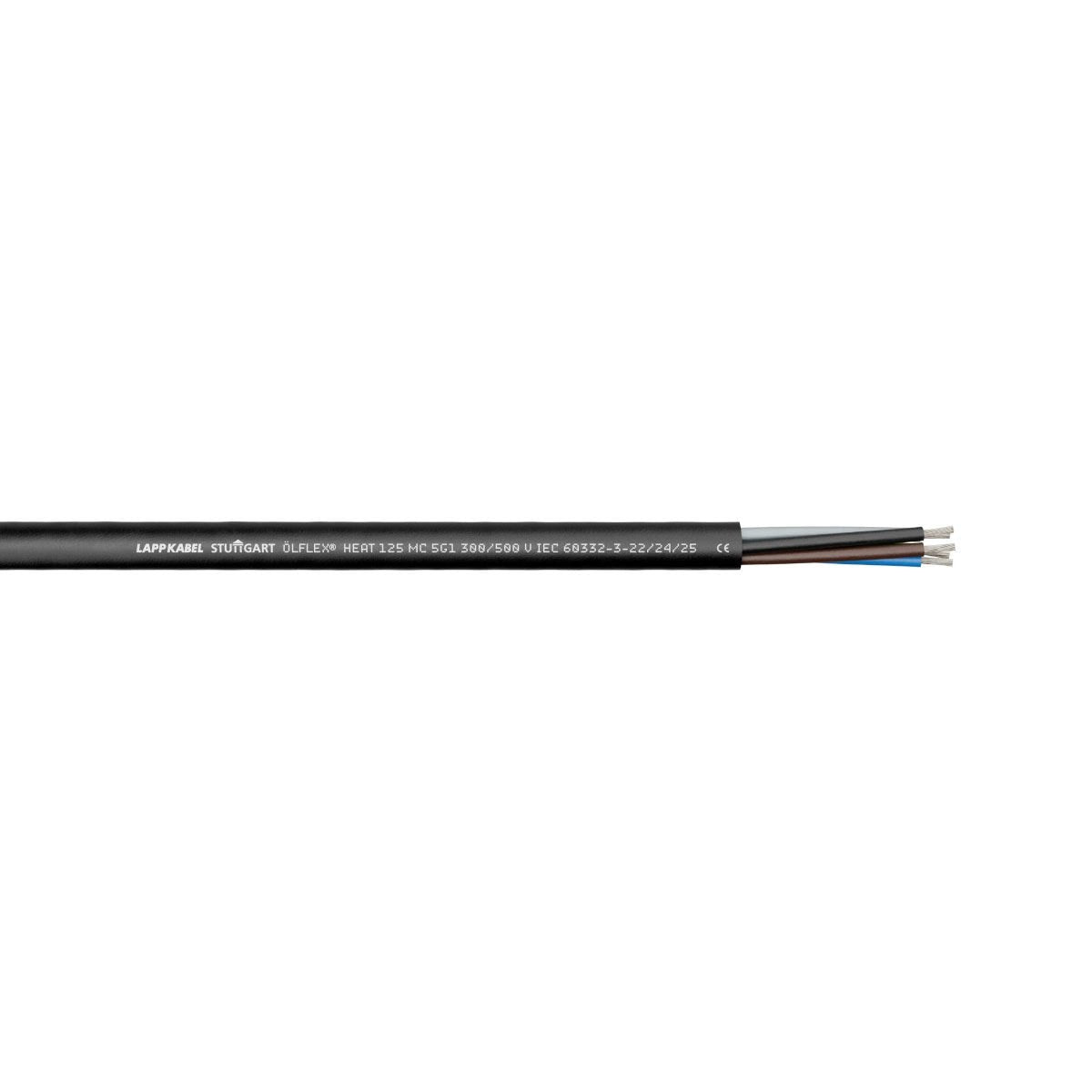

ÖLFLEX® HEAT 125 MC 300/500V 12G1
Cáp nguồn và cáp điều khiển; 12G1; U0/U: 300/500 V; Hợp chất polymer liên kết chéo bằng chùm tia điện tử; Xác định lõi: Số; -55°C - 125°C; Linh hoạt
ÖLFLEX® HEAT 125 MC 300/500V 12G1
ÖLFLEX® HEAT 125 MC 300/500V 12G1
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
Product Carbon Footprint
Certificate
CE marked
LAPP-DNV-Approved-Logo
Lợi ích
Vật liệu cách điện được liên kết chéo bằng chùm tia điện tử cho phép sử dụng ở cả nhiệt độ thấp và cao (từ -55°C đến +125°C)
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP
Chứng nhận của DNV cho mục đích sử dụng hàng hải
Thích hợp cho cấp điện áp 300/500 V
Để bảo vệ con người và tài sản
Các vật liệu không halogen và có khả năng chống cháy cao giúp giảm thiểu nguy cơ lan truyền ngọn lửa, mật độ khói cao và khói độc hại trong trường hợp xảy ra hỏa hoạn.
Đơn đăng ký
For universal use for wiring of cross-plant control circuits and control circuits inside machines
Các lĩnh vực ứng dụng điển hình bao gồm thiết bị sưởi, tủ điện, hộp kết nối, hệ thống chiếu sáng, v.v
For fixed installation and occasional flexing without tensile strain
Can be used in dry, damp and, especially, harsh and oily environments
Suitable for medium mechanical stress
Hợp chất polymer được liên kết chéo bằng chùm tia điện tử có khả năng chống chịu rất cao đối với dầu, nhiên liệu, kiềm và axit
Suitable for outdoor use
Có thể sử dụng linh hoạt ở nhiệt độ xuống tới -35 °C
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 115.000 kg/km |
| Copper index (lb) | 772.700 lb |
| Trọng lượng | 221 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 20 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.739 |
| Điện áp thử nghiệm | 4 kV |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 55 |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 12.8 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1 mm² |
| Kích thước cáp | 12G1 |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Số |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Số lõi | 12 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Hợp chất polymer liên kết chéo bằng chùm tia điện tử |
| Vật liệu nền của vỏ ngoài | Hợp chất polymer liên kết chéo bằng chùm tia điện tử |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -35 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -55 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 125 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 51.2 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -35 °C đến 120 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 192.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -55 °C đến 125 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-3-22, IEC 60332-3-24, IEC 60332-3-25, NF-C 32-070 (C1), NF-F 16-101 (C) |
| Khả năng chống dầu theo | IEC 60227-1 (ST9), EN 50264-1 EM104 |
| Chống tia UV theo tiêu chuẩn | EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài), Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A |
| Nhiệt độ tối đa trong ngắn hạn | 145 |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 120 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® HEAT 125 MC 300/500 V
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Điện áp danh định | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 1024300 | 2 | Không | 0.5 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6 | 38 kg/km | ||
| 1024301 | 3 | Đúng vậy | 0.5 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6.3 | 46 kg/km | ||
| 1024302 | 4 | Đúng vậy | 0.5 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6.9 | 55 kg/km | ||
| 1024304 | 7 | Đúng vậy | 0.5 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.4 | 110 kg/km | ||
| 1024307 | 2 | Không | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6.4 | 40 kg/km | ||
| 1024308 | 3 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6.8 | 53 kg/km | ||
| 1024309 | 4 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 7.4 | 69 kg/km | ||
| 1024310 | 5 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.3 | 86 kg/km | ||
| 1024311 | 7 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 9 | 127 kg/km | ||
| 1024315 | 2 | Không | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 6.6 | 50 kg/km | ||
| 1024316 | 3 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 7 | 67 kg/km | ||
| 1024317 | 4 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 7.8 | 87 kg/km | ||
| 1024318 | 5 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.6 | 107 kg/km | ||
| 1024319 | 7 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 9.5 | 152 kg/km | ||
| 1024320 | 12 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 12.8 | 221 kg/km |
