ÖLFLEX® CRANE CF 4G1,5
Cáp dẹt; 4G1.5; U0/U: 300/500 V; Cao su; Xác định lõi: Màusắc; Linh hoạt
ÖLFLEX® CRANE CF 4G1,5
480.720₫
/
ÖLFLEX® CRANE CF 4G1,5
480.720₫
/
Còn hàng (54)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
uv-resistant.
icon powerchain
Certificate
CE marked
Lợi ích
Weather-resistant for harsh environmental conditions, Flat cables need less space than round cables, Smaller bending radii is possible, Copper braiding screens the cable against electromagnetic interference
Đơn đăng ký
In crane systems on building sites and shipyards for fixed installation, or for flexible use in cable trolley systems, Sewage treatment plants, steelworks and high rack facilities, The application profiles for ÖLFLEX® CRANE and ÖLFLEX® LIFT cables can be found in the appendix, selection table A3, As a lift control cable: max. 50 m suspension length
Thuộc tính kỹ thuật
Thông tin chung
| Loại sản phẩm | Cáp dẹt |
| Thương hiệu | ÖLFLEX® |
| Copper index | 79.000 kg/km |
| Copper index (lb) | 530.800 lb |
| Trọng lượng | 220 kg/km |
Đặc tính điện
| Điện áp thử nghiệm lõi/lớp chắn | 2 |
| Điện áp danh định | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 13.3 Ω/km |
| Điện áp thử nghiệm giữa các lõi | 3 |

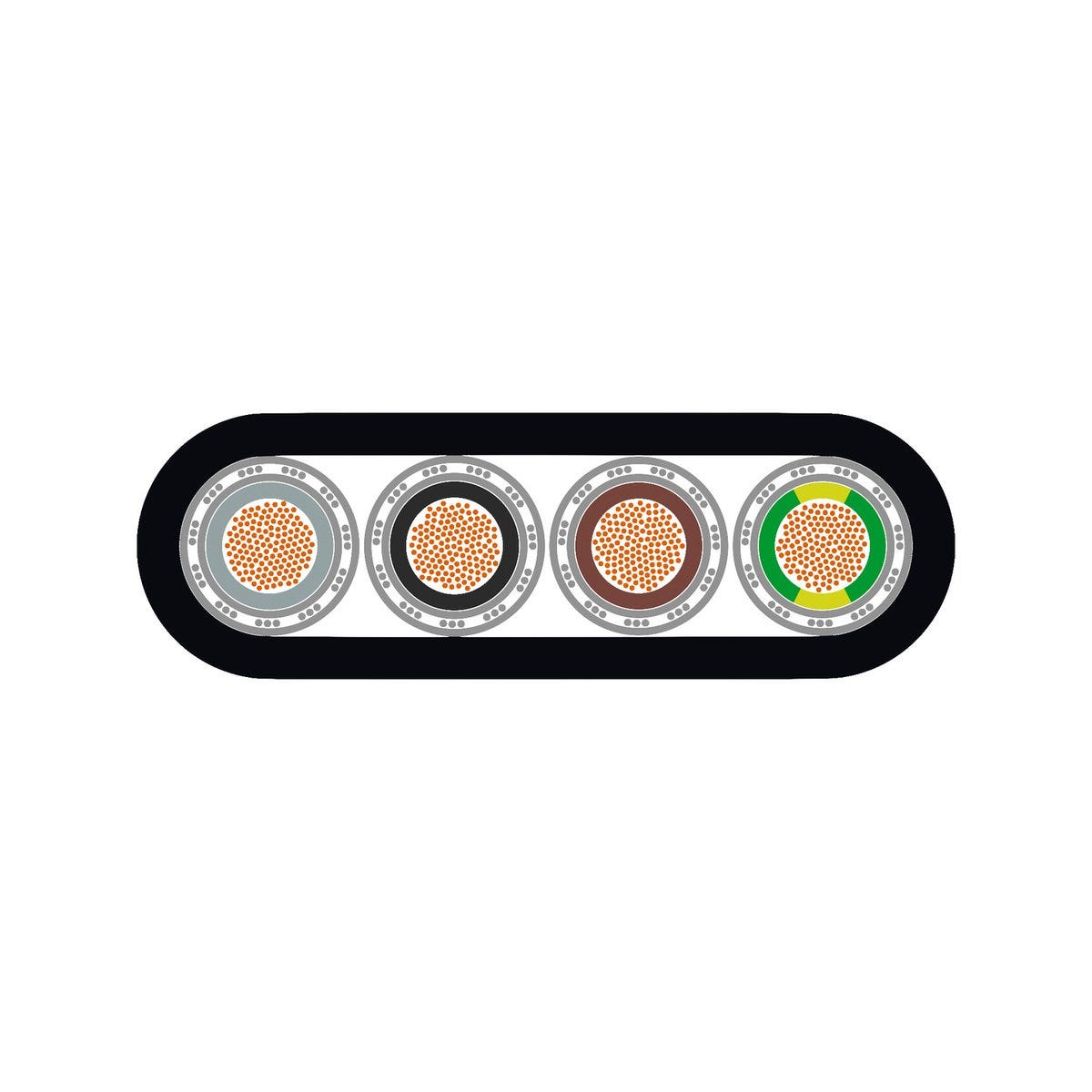

Thiết kế sản phẩm
| Xác định lõi | Màu sắc |
| Hình dạng cáp | phẳng |
| Đường kính danh nghĩa của lõi | 3.25 |
| Màu của lớp vỏ ngoài | màu đen |
| Thiết kế đầu dẫn | IEC 60228 loại 6: dây siêu mảnh |
| Vật liệu dẫn điện | Đồng trần |
| Mã hóa màu dây dẫn | VDE 0293-308 |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Kích thước cáp | 4G1.5 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Cao su |
| Vật liệu nền của vỏ ngoài | Cao su |
| Chiều rộng danh định của cáp dẹt | 18.5 |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Chiều cao danh định của cáp dẹt | 6.5 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Chịu nước | Đúng vậy |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc) |
| Có thể cuộn lại | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® CRANE CF
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Chiều rộng danh định của cáp dẹt | Imp flat cable width nom | Chiều cao danh định của cáp dẹt | Imp flat cable height nom | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|
| 0041075 | 4 | Đúng vậy | 1.5 | 18.5 | 6.5 | 220 kg/km | |||
| 0041076 | 8 | Đúng vậy | 1.5 | 36 | 6.5 | 470 kg/km | |||
| 0041077 | 12 | Đúng vậy | 1.5 | 54.5 | 7.1 | 745 kg/km | |||
| 0041078 | 4 | Đúng vậy | 2.5 | 22.8 | 7.7 | 320 kg/km | |||
| 0041079 | 12 | Đúng vậy | 2.5 | 65.6 | 8.4 | 1180 kg/km | |||
| 0041080 | 4 | Đúng vậy | 4 | 28.2 | 9.6 | 505 kg/km | |||
| 0041081 | 4 | Đúng vậy | 6 | 30.2 | 10.1 | 605 kg/km | |||
| 0041083 | 4 | Đúng vậy | 16 | 40.8 | 13.2 | 1180 kg/km | |||
| 0041084 | 4 | Đúng vậy | 25 | 48.6 | 15 | 1605 kg/km | |||
| 0041085 | 4 | Đúng vậy | 35 | 55 | 17 | 2520 kg/km | |||
| 0041086 | 4 | Đúng vậy | 50 | 64.2 | 19.9 | 3000 kg/km |
