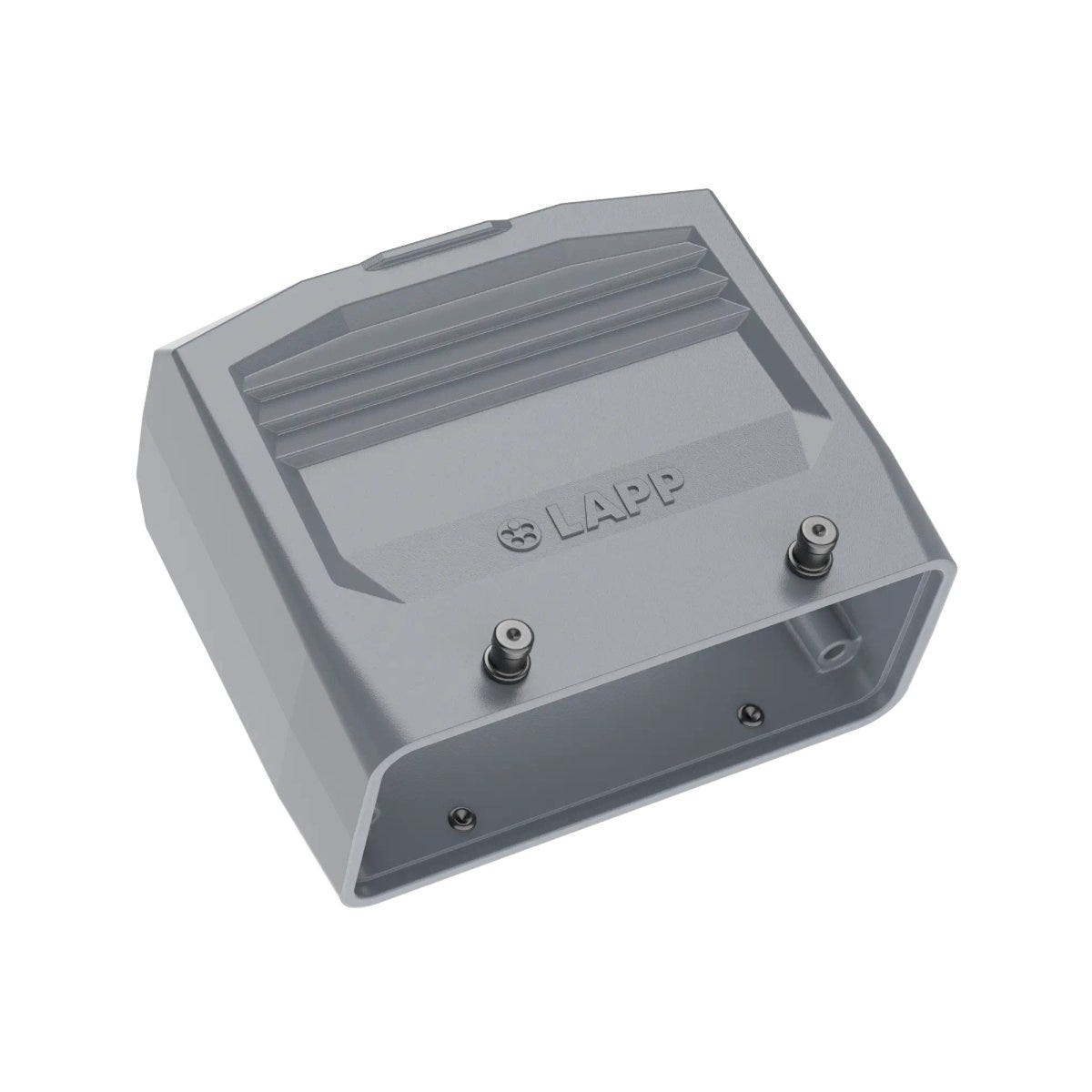

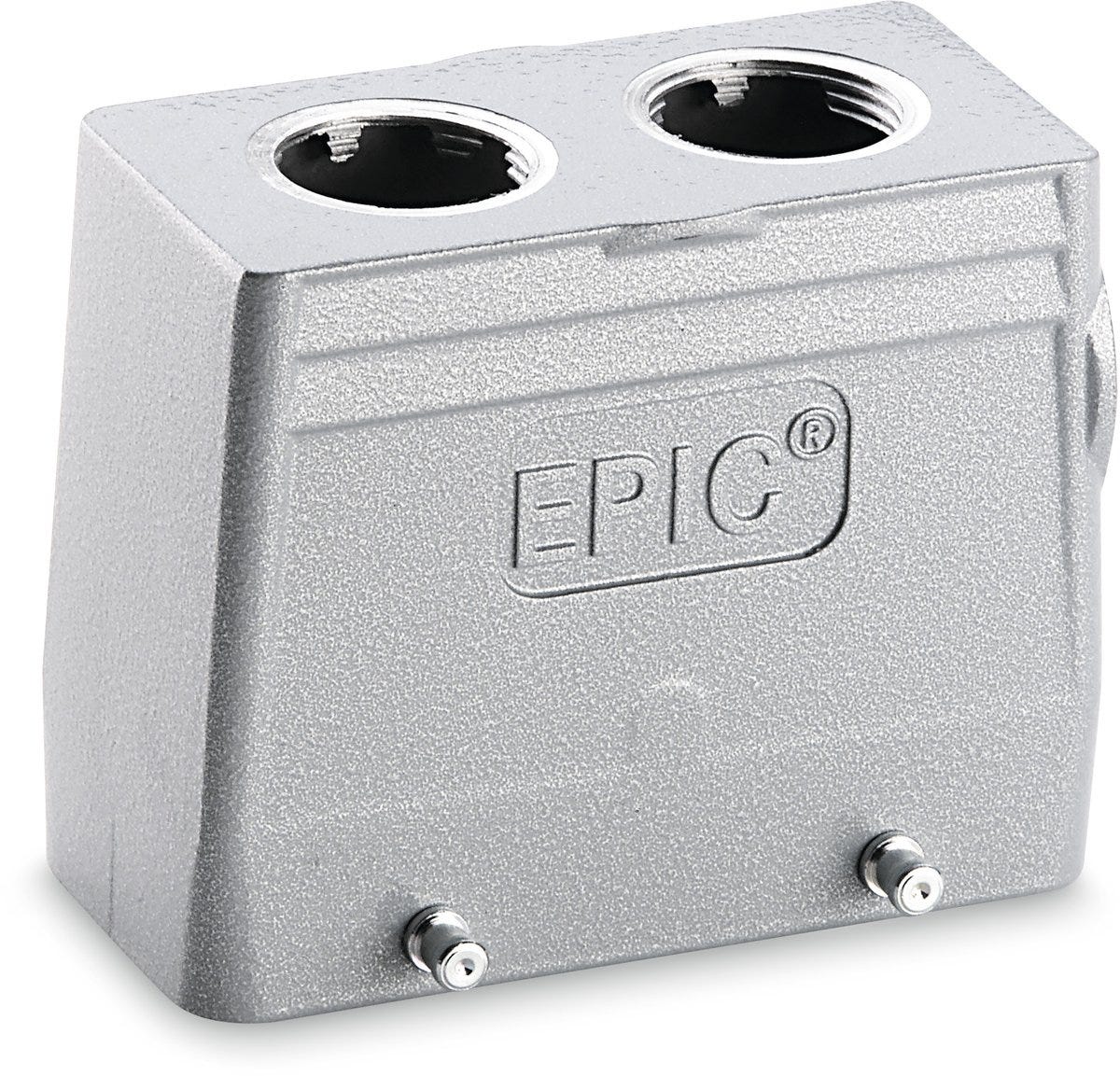

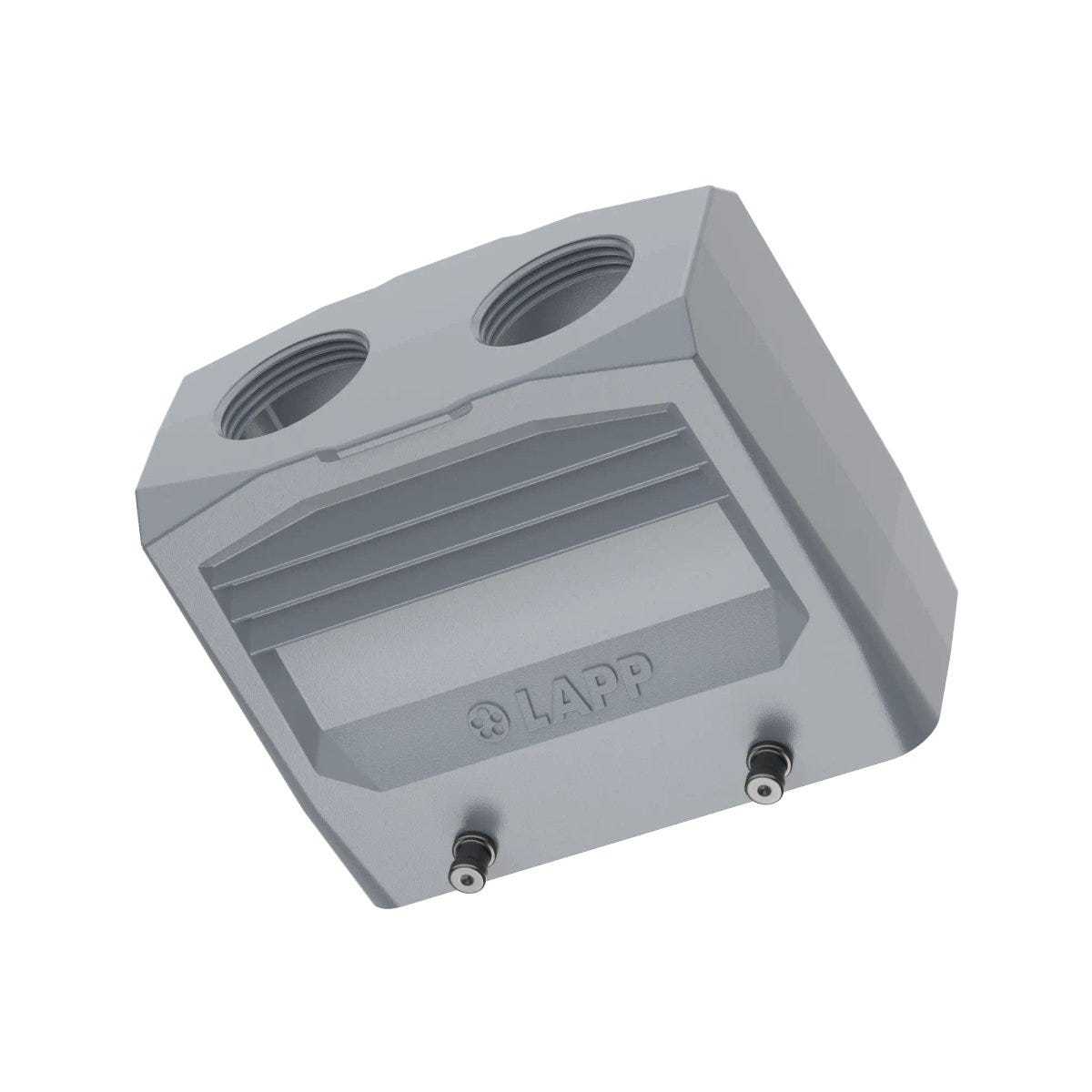

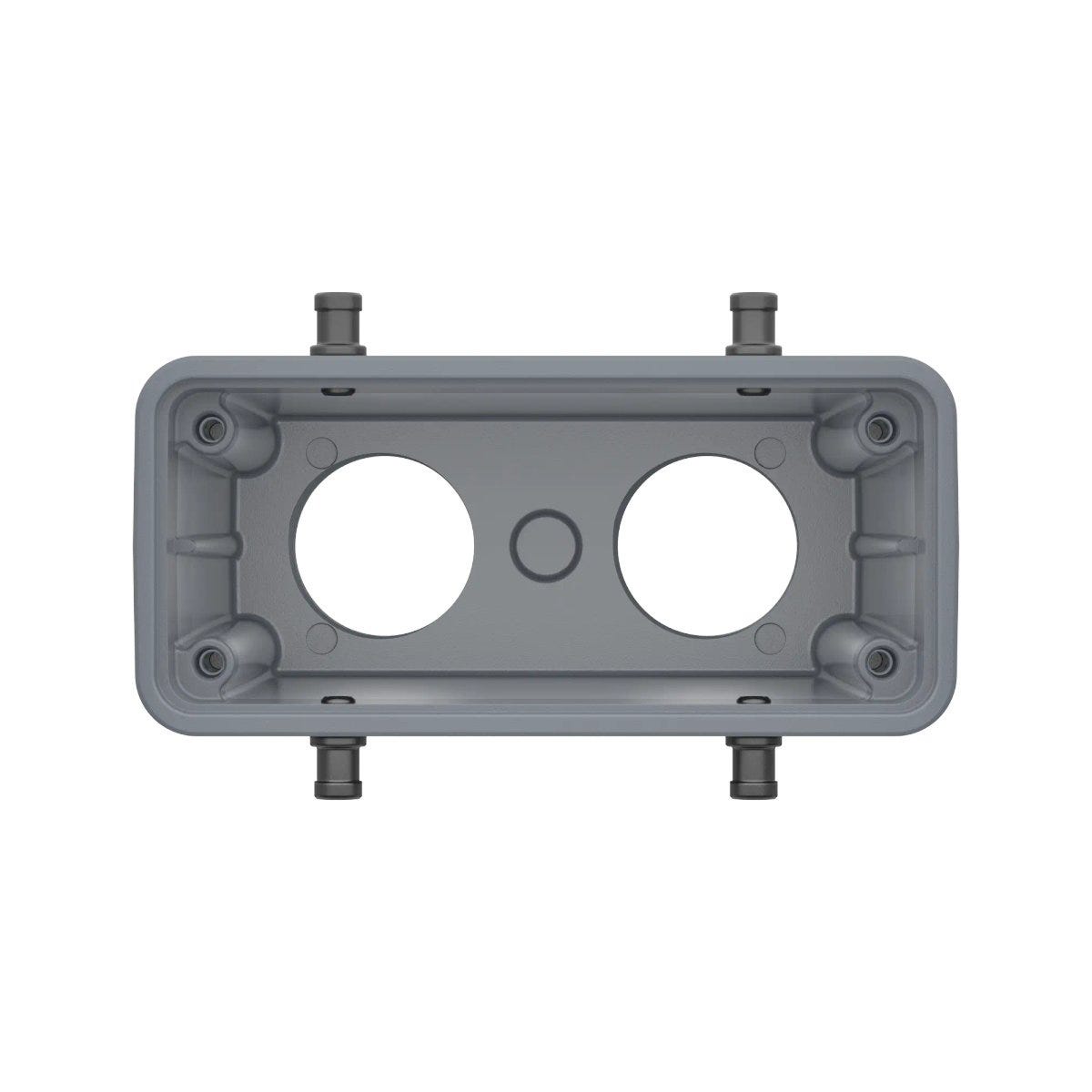

EPIC® H-B 16 TGH 2XM32
Mui xe; Kích thước thiết kế: 16B; Thiết kế đầu nối: Cao; Cần gạt kép; Số lượng điểm đi cáp: 2; Nhôm, Sơn tĩnh điện; Cấp bảo vệ IP khi cắm điện: IP 65
EPIC® H-B 16 TGH 2XM32
761.880₫
/
EPIC® H-B 16 TGH 2XM32
761.880₫
/
Còn hàng (15)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
cold resistance
corrosion resistant
uv-resistant.
Certificate
CE marked
VDE certified
VDE Reg.-Nr. B437
UR recognised US, cUR recognised US
Lợi ích
Dòng đầu nối hình chữ nhật EPIC® H-B bao gồm các vỏ ngoài rộng rãi, mang lại không gian lớn hơn để lắp đặt nhiều dây cáp hoặc các dây cáp có đường kính lớn hơn
The hood can be connected with many standard housings (mount base, surface-mount base or cable coupler housings)
The high design offers more space, making it suitable for larger inserts or applications that need more space in the housing
With two straight cable entries for highly flexibility cable layout and routing
Có lỗ khoan ren để sử dụng với bộ nối cáp tương ứng
Meets protection class IP 65 when locked
Thiết kế thân thiện với người dùng cùng độ bám chắc chắn giúp việc kết nối và tháo rời trở nên dễ dàng
UL certification according to technical data enables the product to be used on the North American market
Nắp che có thể được kết nối với nhiều loại vỏ ngoài tiêu chuẩn (đế lắp, đế lắp bề mặt hoặc khớp nối cáp)
Thiết kế cao giúp tạo thêm không gian, nhờ đó phù hợp với các lõi đầu nối hình chữ nhật có kích thước lớn hơn hoặc các ứng dụng cần nhiều không gian hơn trong vỏ ngoài
Với hai đầu ra cáp liền kề, giúp bố trí và đi dây cáp một cách linh hoạt tối đa
Đáp ứng cấp bảo vệ IP 65 khi được khóa lại
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Để bảo vệ lõi đầu nối khỏi các tác động từ môi trường
For use with many EPIC® rectangular connector inserts or module inserts
Dùng để kết nối các thiết bị và máy móc với nguồn điện trong các ứng dụng khác nhau
With modular connector assembly, also suitable for signal and data transmission
Suitable for outdoor use
Dùng kèm với nhiều loại lõi lót đầu nối hình chữ nhật hoặc lõi mô-đun EPIC®
Với cụm đầu nối mô-đun, cũng thích hợp cho việc truyền tín hiệu và truyền dữ liệu
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | EPIC® |
| Loại sản phẩm | Mui xe |
| Kích thước thiết kế | 16B |
| Đơn vị giao hàng | 5.000 |
| Trọng lượng | 0.277 kg |
Đặc tính điện
Thiết kế sản phẩm
| Biến thể bu-lông chốt | Bu lông cho cần gạt kép |
| Chiều dài tổng cộng | 93.3 |
| Số lượng điểm đi cáp | 2 |
| Thiết kế vỏ ngoài của đầu nối | Thẳng |
| Loại ren | Hệ mét |
| Lớp chống nhiễu tính tương thích điện từ | Không |
| Kích thước ren | M 32 |
| Có vòng đệm cáp | Không |
| Có nắp gập | Không |
| Chiều rộng tổng thể | 43 |
| Màu sắc của vỏ ngoài của ngôi nhà | màu xám |
| Chiều cao tổng thể | 76 |
| Lớp phủ vỏ ngoài nhà ở | Sơn tĩnh điện |
| Số lượng đầu ra cáp ở phía trên | 2 |
| Số lượng lỗ đi cáp bên hông | 0 |
| Thiết kế đầu nối | Cao |
| Số lượng chốt khóa | 4 |
| Biến thể nhà ở | Mui xe |
| Chất liệu của chốt khóa | Thép |
| Tăng số luồng | 1,5 |
| Vật liệu nền cho vỏ ngoài của nhà ở | Nhôm |
| Có chỉ | Đúng vậy |
| Vật liệu nền cho vỏ ngoài của nhà ở, tên viết tắt | Al |
| Có vòng đệm | Không |
| Màu RAL cho vỏ ngoài | RAL 9006 |
| Loại khóa | Cần gạt kép |
| Có cần gạt | Không |
| Tiếp điểm chống nhiễu | Không |
Đặc điểm sản phẩm
| Chống ăn mòn | Đúng vậy |
| Chống axit | Không |
| Chịu được hóa chất | Không |
| Chống tia UV | Đúng vậy |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Nhiệt độ hoạt động tối đa | 100 |
| Chống va đập | Đúng vậy |
| Chống rung | Đúng vậy |
| Cấp bảo vệ IP khi cắm điện | IP 65 |
| Chống ăn mòn theo tiêu chuẩn | DIN EN 6988 |
| Không halogen | Không |
| Các đỉnh nhiệt độ ngắn hạn | 125 |
Chứng nhận và Tiêu chuẩn
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Số kiểm soát danh mục cUR | ECBT8 |
| Số kiểm soát theo danh mục UL | ECBT2 |
| Được chứng nhận bởi TÜV | Không |
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| Chứng nhận UR | theo UL 1977 (e-file number: E75770), theo UL 50E (e-file number: E75770) |
| Được UL chứng nhận | Không |
| Chứng nhận cUR | theo CSA C22.2 No. 182.3 |
| Số đăng ký VDE | B437 |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Đúng vậy |
