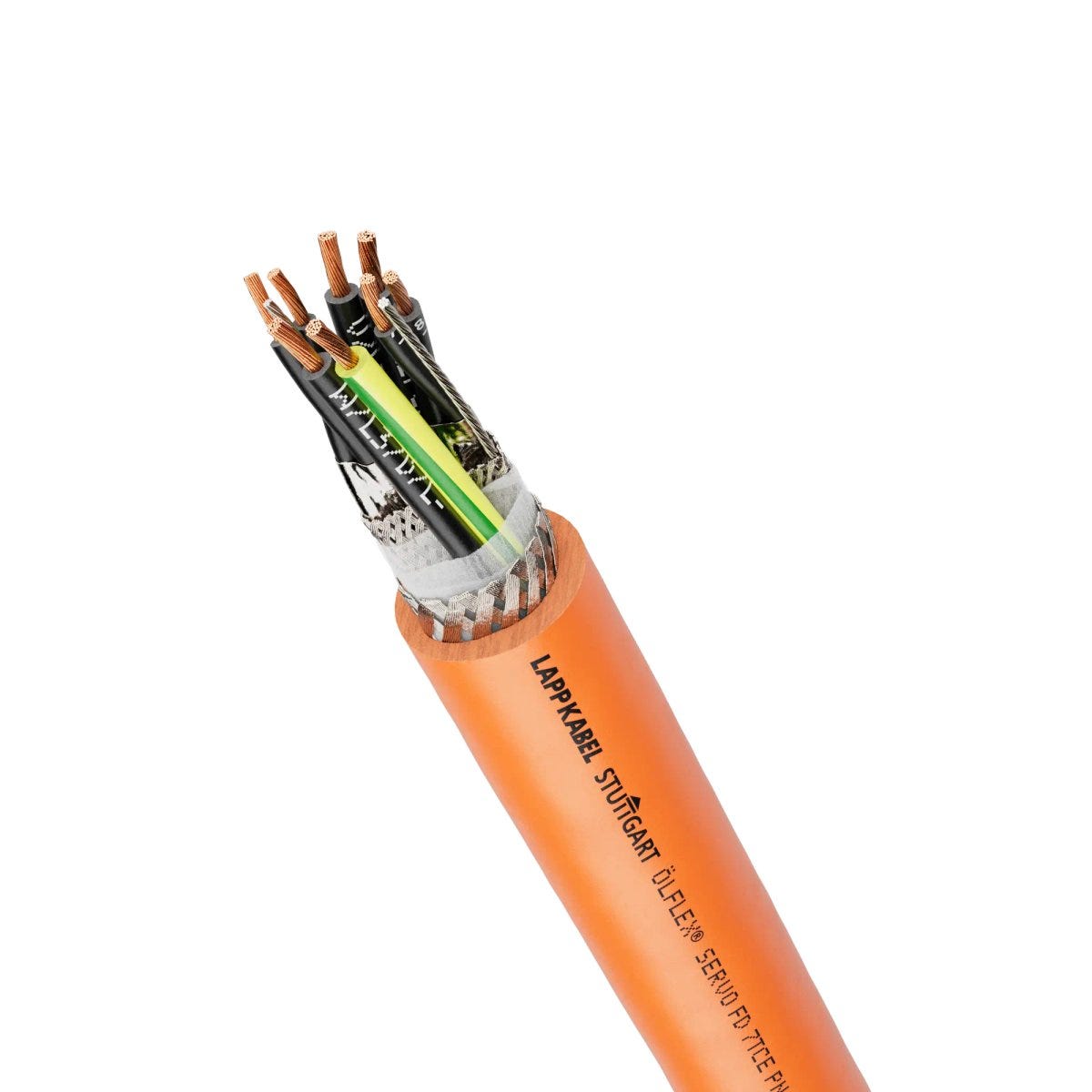

ÖLFLEX® SERVO FD 7TCE 4G16AWG+(2x16AWG)
Cáp séc-vô; 4G1,5+(2x1,5); Core-Line; U0/U: 0,6/1 kV; TPE; Có lớp chống nhiễu; Được UL chứng nhận; Xích cáp
ÖLFLEX® SERVO FD 7TCE 4G16AWG+(2x16AWG)
ÖLFLEX® SERVO FD 7TCE 4G16AWG+(2x16AWG)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
){kind=link}
Product characteristics
flame-retardant
oil resistant
uv-resistant.
icon powerchain
icon sturgeon signal
Certificate
CE marked
UR recognised, UL recognised
cUL listed US, UL listed US
Lợi ích
Compatible with servo drives from leading manufacturers
Được chứng nhận theo tiêu chuẩn UL là cáp khay dành cho đường dây lộ thiên (TC-ER, 600 V) và cáp cấp nguồn linh hoạt cho động cơ (1000 V). Điều này cho phép chỉ sử dụng một sợi cáp duy nhất để thực hiện toàn bộ quá trình nối cáp cho bộ chuyển đổi tần số và động cơ servo
Dùng cho xích dẫn cáp bền bỉ trong các ứng dụng có khoảng cách di chuyển trung bình hoặc gia tốc cao (cấp hiệu năng LAPP Basic Line)
Cable with multiple certifications enables universal use and reduces the number of parts, therefore guaranteeing logistics savings
Highly flexible cable design means excellent product performance
Lớp cách điện lõi EPDM có điện dung thấp với các tính chất điện tối ưu cho các đường truyền dài
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Sản phẩm này có sẵn ở cả hai phiên bản: có hoặc không có một hoặc hai cặp lõi điều khiển được bảo vệ bởi lớp chống nhiễu, ví dụ như dành cho phanh và cảm biến nhiệt độ
Dây cáp đạt nhiều chứng nhận cho phép sử dụng rộng rãi và giảm số lượng linh kiện, từ đó đảm bảo tiết kiệm chi phí logistics.
Đơn đăng ký
For connecting frequency converters and servo motors
Dùng cho việc lắp đặt cố định, hở trong máng cáp mà không có ống luồn bảo vệ cáp hoặc giữa máng cáp và máy móc, kể cả tại Hoa Kỳ
The cable design allows flexible, constantly flexing use in moving machine parts and cable chains
Can be used in dry, wet and especially in harsh and oily environments
Vỏ ngoài được làm từ chất liệu elastomer nhiệt dẻo được thiết kế đặc biệt, có khả năng chống hóa chất rất cao, đồng thời có khả năng chống dầu và chống cháy tốt hơn
Suitable for outdoor use
Suitable for direct underground installation in the USA
Flexible use up to -25°C
Có thể sử dụng trong điều kiện khô và ẩm ướt, đặc biệt là trong các môi trường khắc nghiệt và có dầu mỡ
Thích hợp để sử dụng ngoài trời
Phù hợp để lắp đặt ngầm dưới lòng đất tại Hoa Kỳ
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -25°C.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp séc-vô |
| Cấp độ biểu diễn | Core-Line |
| Copper index | 144.358 kg/km |
| Copper index (lb) | 970.000 lb |
| Trọng lượng | 259 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm | 4 kV |
| Điện áp định mức | 600 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo c(UL) CIC/TC, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo cRU AWM, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL TC, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL WTTC |
| Điện áp danh định của lõi nguồn | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Lõi điều khiển điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 6: dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 12.7 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Số hiệu/kích thước dây dẫn | 4G1,5+(2x1,5) |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Chữ và số |
| Hình dạng cáp | Vòng |
| Số cặp | 1 |
| Màu của lớp vỏ ngoài | màu cam |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Loại chống nhiễu từng cặp | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Tiết diện dây dẫn chính | mm² |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Thành phần cáp 1 | Power core: 4G1.5 |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 16 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Cao su ethylene-propylene-diene |
| Vật liệu nền của vỏ ngoài | Chất đàn hồi nhiệt dẻo |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | EPDM |
| Màu RAL của vỏ bọc cáp | RAL 2003 |

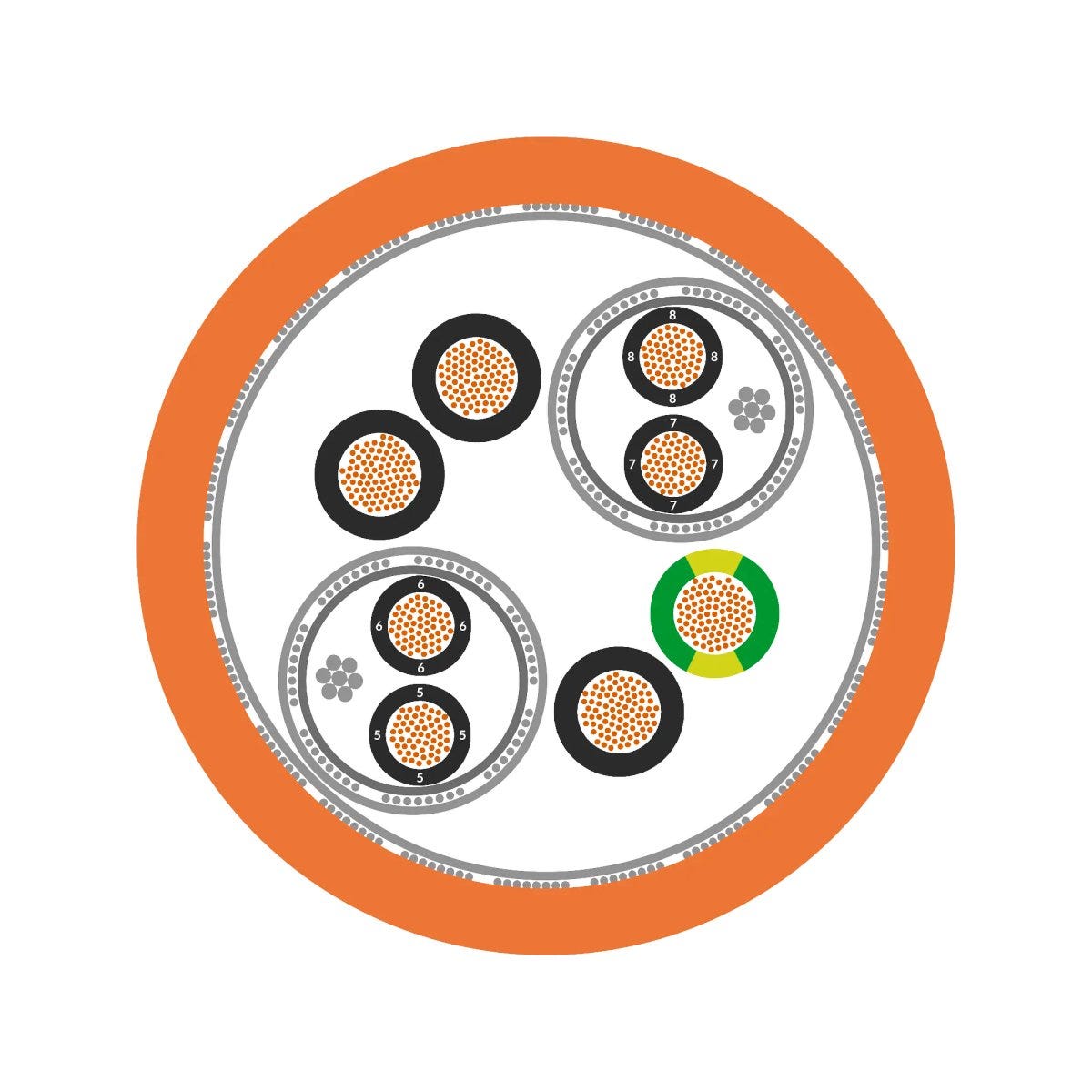

| Thành phần cáp 2 | Control core pair: 1x(2x1.5), Shielding: Aluminium-laminated plastic foil and Tin-plated copper braiding |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | TPE |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Gia tốc tối đa | 20 |
| Điện dung thấp | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -25 |
| Số chu kỳ uốn tối đa | 7000000 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Tốc độ tối đa khi không cần hỗ trợ | 10 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 95.3 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 105 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 63.5 mm |
| Không chứa PWIS | Không |
| Nhiệt độ, uốn cong liên tục theo chuyển động | -25 °C đến 90 °C nhiệt độ tối đa của dây dẫn theo UL Flexible Motor Supply Cable |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 90 °C nhiệt độ tối đa của dây dẫn theo UL Flexible Motor Supply Cable |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 95.3 mm |
| Bán kính uốn tối thiểu, khi cố định | 5 lần đường kính ngoài |
| Chịu nước | Không |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 105 °C nhiệt độ tối đa của dây dẫn theo CSA AWM, -25 °C đến 90 °C nhiệt độ tối đa của dây dẫn theo UL/CSA TC |
| Khả năng chống cháy theo | UL Vertical-Tray Flame Test, CSA FT4 |
| Khả năng chống dầu theo | UL OILRES I, UL OILRES II |
| Chống tia UV theo tiêu chuẩn | Chống tia nắng mặt trời theo tiêu chuẩn UL |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 7,5 × đường kính ngoài |
| Khoảng cách di chuyển tối đa | 20 |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 90 |
| Tốc độ trượt tối đa | 5 |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 90 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Chứng nhận UL | UL TC theo UL 1277 (e-file number: E171371), UL Flexible Motor Supply Cable theo UL 2277 (e-file number: E362141) |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Chứng nhận cUR | AWM II A theo CSA C22.2 No. 210 (e-file number: E63634), AWM I B theo CSA C22.2 No. 210 (e-file number: E63634), AWM II B theo CSA C22.2 No. 210 (e-file number: E63634), AWM I A theo CSA C22.2 No. 210 (e-file number: E63634) |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CIC/TC 600V theo CSA C22.2 No. 239 (e-file number: E171371) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- DESINA - Công nghệ lắp đặt phi tập trung và tiêu chuẩn hóa dành cho máy công cụ và hệ thống sản xuất.
Danh sách họ sản phẩm
All articles from ÖLFLEX® SERVO FD 7TCE
| Article number | Số hiệu/kích thước dây dẫn | Hệ thống truyền động/phản hồi tương thích | Imp outer dia cable sheath nom | Tiết diện dây dẫn danh nghĩa (AWG) | Đường kính ngoài danh nghĩa | Conductor cross-section (mm2) | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 700750 | 4G1,5 | 16 AWG | 10.2 | 1.5 | 174 kg/km | |||
| 700751 | 4G2,5 | 14 AWG | 11.4 | 2.5 | 230 kg/km | |||
| 700752 | 4G4 | 12 AWG | 13.1 | 4 | 319 kg/km | |||
| 700753 | 4G6 | 10 AWG | 15 | 6 | 431 kg/km | |||
| 700754 | 4G1,5+(2x1,5) | 16 AWG | 12.7 | 1.5 | 259 kg/km | |||
| 700755 | 4G2,5+(2x1,5) | 14 AWG | 13.8 | 2.5 | 356 kg/km | |||
| 700756 | 4G4+(2x1,5) | 12 AWG | 16.1 | 4 | 447 kg/km | |||
| 700757 | 4G6+(2x1,5) | 10 AWG | 17.1 | 6 | 537 kg/km | |||
| 700758 | 4G1+2x(2x1) | 18 AWG | 13.3 | 1 | 280 kg/km | |||
| 700759 | 4G1,5+2x(2x1) | 16 AWG | 14.8 | 1.5 | 355 kg/km | |||
| 700760 | 4G2,5+2x(2x1) | 14 AWG | 15.9 | 2.5 | 410 kg/km | |||
| 700761 | 4G4+(2x1)+(2x1,5) | 12 AWG | 17.9 | 4 | 525 kg/km | |||
| 700762 | 4G6+(2x1)+(2x1,5) | 10 AWG | 18.8 | 6 | 613 kg/km |
