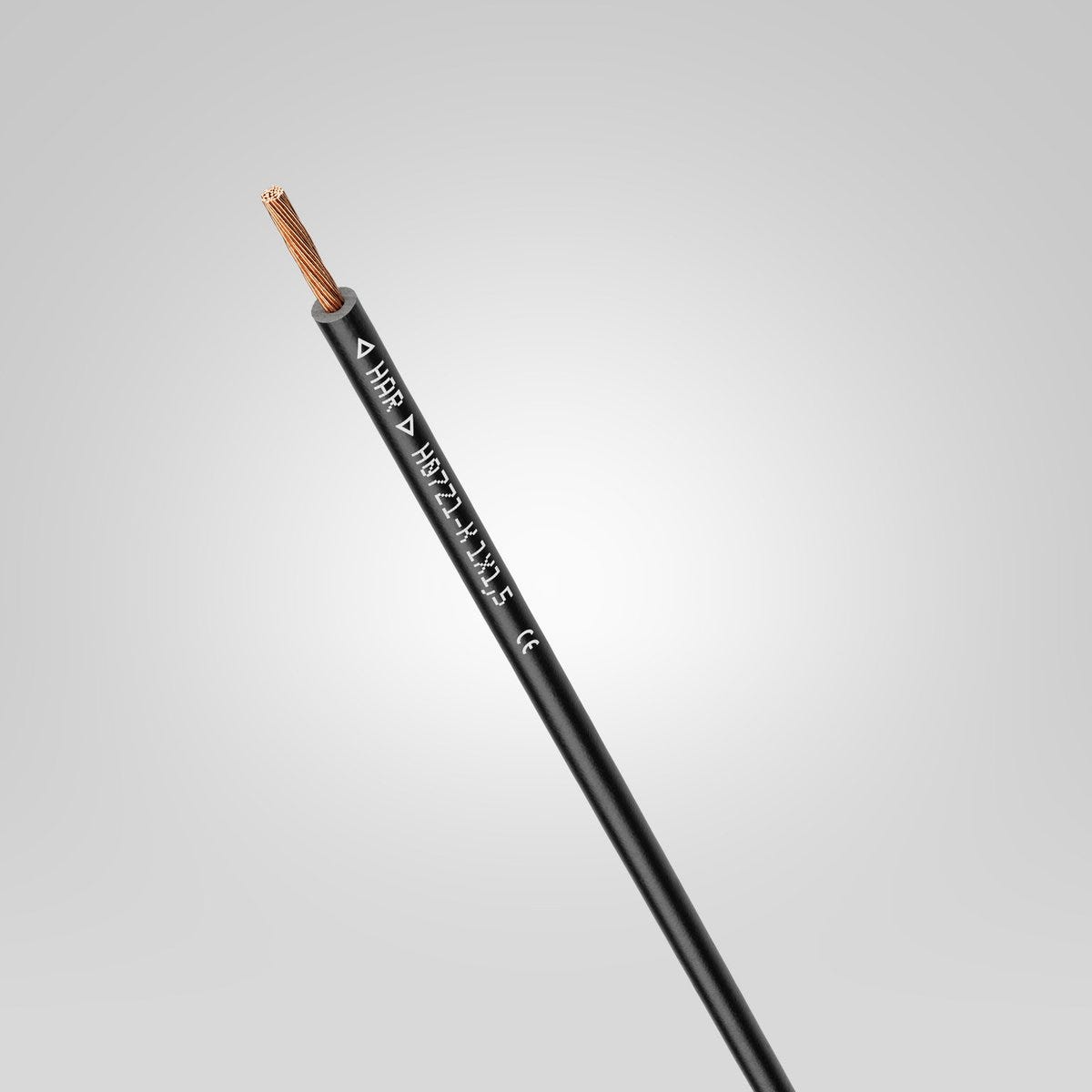

H07Z1-K Loại 2 1x4 Nâu Đen
Lõi đơn; 1X4; màu nâu; Vòng; U0/U: 450/750 V; Hợp chất không halogen; Được chứng nhận HAR; Lắp đặt cố định
H07Z1-K Loại 2 1x4 Nâu Đen
56.160₫
/
H07Z1-K Loại 2 1x4 Nâu Đen
56.160₫
/
Còn hàng (7900)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
Product Carbon Footprint
Certificate
CE marked
Harmonisation marking
Lợi ích
Được sản xuất theo tiêu chuẩn H07Z1-K hài hòa của châu Âu, có dấu kiểm định
◁HAR▷-style cables are widely accepted and can be used in Europe
Lớp cách điện lõi không halogen, cùng với khả năng phát thải khí khói thấp và tính ăn mòn thấp của các khí sinh ra trong trường hợp cháy, khiến loại cáp này phù hợp để sử dụng tại các khu vực công cộng
Classified fire behaviour according to EU Directive 305/2011 (BauPVO/CPR) with article number selection at www.lappkabel.de/cpr
Compact design for easy processing
Versatile use in various applications and environments
Different core insulation colours available
Cáp ◁HAR▷ được chấp nhận rộng rãi và có thể sử dụng ở châu Âu
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP
Thiết kế nhỏ gọn giúp dễ dàng xử lý
Có thể sử dụng linh hoạt trong nhiều ứng dụng và môi trường khác nhau
Có sẵn các màu lớp cách điện lõi khác nhau.
Đơn đăng ký
For wiring circuits inside machines
Suitable for wiring inside control cabinets
For wiring lighting
For building cabling that needs to meet special fire safety requirements
Dùng để lắp đặt cố định và được bảo vệ trong ống dẫn điện trên hoặc dưới lớp thạch cao
Can be used for open installation into cable conduits for equipotential bonding
Có thể sử dụng trong các không gian khô ráo
Dành cho dải nhiệt độ hoạt động từ -40°C đến +70°C
Dùng để đấu dây điện bên trong máy móc
Thích hợp để đấu dây bên trong tủ điều khiển
Dùng để đấu dây cho các thiết bị chiếu sáng
Dành cho nối cáp công trình kết cấu nhằm đáp ứng các yêu cầu đặc biệt về phòng cháy chữa cháy
Có thể sử dụng để lắp đặt hở trên máng cáp nhằm thực hiện liên kết đẳng thế.
Thuộc tính kỹ thuật
Thông tin chung
| Chiều dài trên mỗi đơn vị đóng gói | 100 |
| Loại bao bì lõi đơn | Vòng |
| Loại sản phẩm | Lõi đơn |
| Copper index | 38.000 kg/km |
| Copper index (lb) | 255.350 lb |
| Trọng lượng | 44 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 4.95 Ω/km |
| Điện áp thử nghiệm | 2.5 kV |
| Định mức dòng hiện tại theo | VDE 0298-4 |
Thiết kế sản phẩm
| Lõi đơn màu đơn sắc | màu nâu |

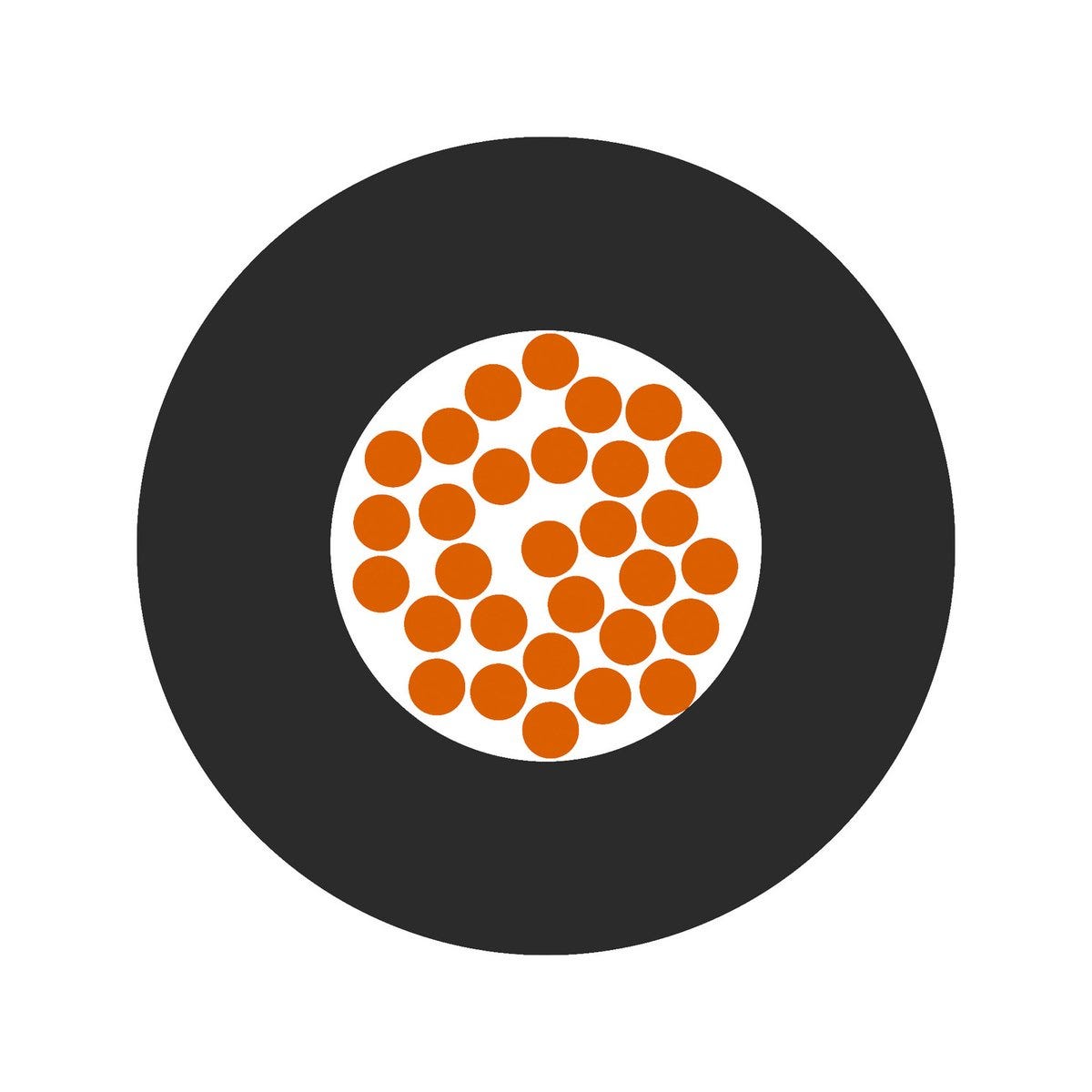

| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Vật liệu dẫn điện | Đồng trần |
| Thiết kế hài hòa | H07Z1-K TYPE 2 |
| Đường kính ngoài tối thiểu | 3.9 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 4 mm² |
| Kích thước cáp | 1X4 |
| Có lớp chống nhiễu | Không |
| Hình dạng cáp | Vòng |
| Số lõi | 1 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Hợp chất không halogen |
| Xác định lõi đơn | Một màu |
| Đường kính ngoài tối đa | 4.8 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | EN 50525-1 Phụ lục B |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ bảo quản tối thiểu | 5 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 70 |
| Chống ozone | Không |
| Nhiệt độ lắp đặt tối thiểu | -5 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 19.2 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chống dầu | Không |
| Nhiệt độ bảo quản tối đa | 40 |
| Bán kính uốn tối thiểu khi uốn cẩn thận | 2 lần đường kính ngoài |
| Nhiệt độ lắp ráp tối đa | 70 |
| Chống chịu thời tiết | Không |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2, IEC 60332-3-24 |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
Chứng nhận và Tiêu chuẩn
| Hành vi nhỏ giọt của CPR | d1 |
| Tiêu chuẩn sản phẩm DIN / EN | EN 50525-3-31 |
| Mật độ khói trong CPR | s1b |
| Được chứng nhận HAR | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Độ axit của CPR | a1 |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Cca |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19, ЕАЭС RU С-DE.АЮ64.В.00110/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- Sản phẩm thương mại, không phải sản phẩm LAPP.
Danh sách họ sản phẩm
All articles from H07Z1-K Type 2
| Article number | Conductor cross-section (mm2) | Lõi đơn màu đơn sắc | Loại bao bì lõi đơn | Chiều dài trên mỗi đơn vị đóng gói | Imp length per pu | Imp outer dia cable sheath min | Đường kính ngoài tối thiểu | Imp outer diam cable sheath max | Đường kính ngoài tối đa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4724060 | 1.5 | màu đen | Vòng | 100 | 2.8 | 3.4 | 19 kg/km | ||||
| 4724061 | 1.5 | màu nâu | Vòng | 100 | 2.8 | 3.4 | 19 kg/km | ||||
| 4724062 | 1.5 | màu xám | Vòng | 100 | 2.8 | 3.4 | 19 kg/km | ||||
| 4724063 | 1.5 | màu xanh | Vòng | 100 | 2.8 | 3.4 | 19 kg/km | ||||
| 4724064 | 1.5 | xanh lá/vàng | Vòng | 100 | 2.8 | 3.4 | 19 kg/km | ||||
| 4724065 | 2.5 | màu đen | Vòng | 100 | 3.4 | 4.1 | 30 kg/km | ||||
| 4724066 | 2.5 | màu nâu | Vòng | 100 | 3.4 | 4.1 | 30 kg/km | ||||
| 4724067 | 2.5 | màu xám | Vòng | 100 | 3.4 | 4.1 | 30 kg/km | ||||
| 4724068 | 2.5 | màu xanh | Vòng | 100 | 3.4 | 4.1 | 30 kg/km | ||||
| 4724069 | 2.5 | xanh lá/vàng | Vòng | 100 | 3.4 | 4.1 | 30 kg/km | ||||
| 4724070 | 4 | màu đen | Vòng | 100 | 3.9 | 4.8 | 44 kg/km | ||||
| 4724071 | 4 | màu nâu | Vòng | 100 | 3.9 | 4.8 | 44 kg/km | ||||
| 4724072 | 4 | màu xám | Vòng | 100 | 3.9 | 4.8 | 44 kg/km | ||||
| 4724073 | 4 | màu xanh | Vòng | 100 | 3.9 | 4.8 | 44 kg/km | ||||
| 4724074 | 4 | xanh lá/vàng | Vòng | 100 | 3.9 | 4.8 | 44 kg/km | ||||
| 4724075 | 6 | màu đen | Vòng | 100 | 4.4 | 5.3 | 62 kg/km | ||||
| 4724076 | 6 | màu nâu | Vòng | 100 | 4.4 | 5.3 | 62 kg/km | ||||
| 4724077 | 6 | màu xám | Vòng | 100 | 4.4 | 5.3 | 62 kg/km | ||||
| 4724078 | 6 | màu xanh | Vòng | 100 | 4.4 | 5.3 | 62 kg/km | ||||
| 4724079 | 6 | xanh lá/vàng | Vòng | 100 | 4.4 | 5.3 | 62 kg/km | ||||
| 4724080 | 10 | màu đen | Vòng | 100 | 5.7 | 6.8 | 105 kg/km | ||||
| 4724081 | 10 | màu nâu | Vòng | 100 | 5.7 | 6.8 | 105 kg/km | ||||
| 4724082 | 10 | màu xám | Vòng | 100 | 5.7 | 6.8 | 105 kg/km | ||||
| 4724083 | 10 | màu xanh | Vòng | 100 | 5.7 | 6.8 | 105 kg/km | ||||
| 4724084 | 10 | xanh lá/vàng | Vòng | 100 | 5.7 | 6.8 | 105 kg/km | ||||
| 4724085 | 16 | màu đen | Vòng | 100 | 6.7 | 8.1 | 155 kg/km | ||||
| 4724086 | 16 | màu nâu | Vòng | 100 | 6.7 | 8.1 | 155 kg/km | ||||
| 4724087 | 16 | màu xám | Vòng | 100 | 6.7 | 8.1 | 155 kg/km | ||||
| 4724088 | 16 | màu xanh | Vòng | 100 | 6.7 | 8.1 | 155 kg/km | ||||
| 4724089 | 16 | xanh lá/vàng | Vòng | 100 | 6.7 | 8.1 | 155 kg/km |
