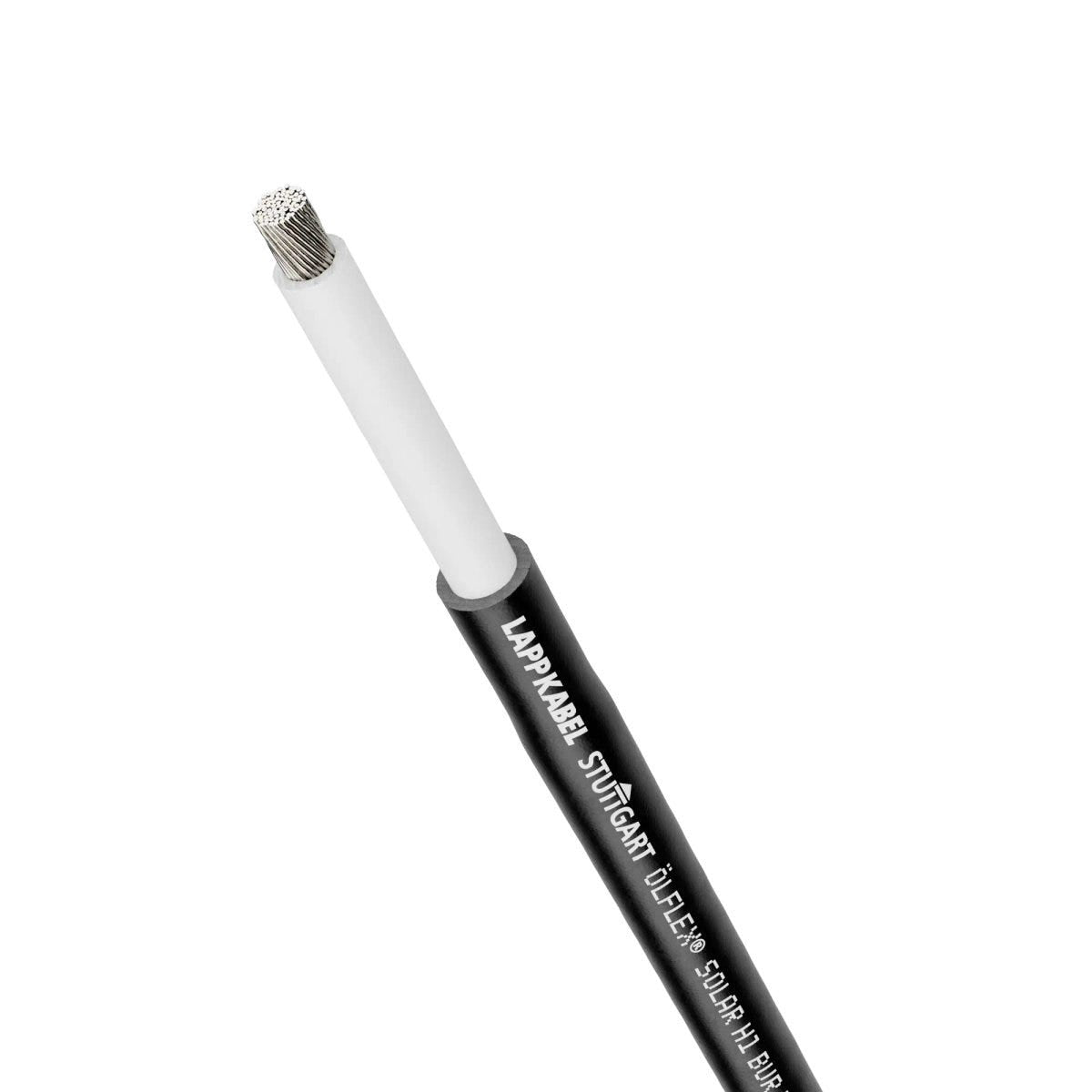

ÖLFLEX® SOLAR H1 BUR 1X6 BK
cáp năng lượng mặt trời; 1X6; màu đen; U0/U: 1/1 kV; Polyethylene liên kết chéo; Lắp đặt cố định; Không halogen
ÖLFLEX® SOLAR H1 BUR 1X6 BK
32.000₫
/
ÖLFLEX® SOLAR H1 BUR 1X6 BK
32.000₫
/
Còn hàng (431859)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
chemical resistance
uv-resistant.
outdoor area
under water
solar, photovoltaic
Product Carbon Footprint
Certificate
CE marked
TÜV certified
Lợi ích
Bảo hành mở rộng trong 5 năm
Halogen free core insulation and sheath compound to meet special fire safety requirements
Các đặc tính chống cháy được phân loại theo Chỉ thị 305/2011 của Liên minh Châu Âu (BauPVO/CPR) đối với các sản phẩm có tiết diện dây dẫn là 4 mm², 6 mm² và 10 mm²
Cáp chống nước theo phương ngang cho phép ngâm vĩnh viễn trong nước nông, không bị ô nhiễm: AD8 tuân theo tiêu chuẩn IEC 60364-5-51 và IEC 62440
Nhờ có độ bền cơ học cao hơn, sản phẩm này phù hợp để lắp đặt ngầm trong rãnh cáp có lớp nền cát; sản phẩm đã được kiểm tra thông qua “Thử nghiệm khả năng chống va đập” và “Thử nghiệm khả năng chống nén” theo tiêu chuẩn UL 854
Các vật liệu cách điện và vỏ bọc có cấu trúc liên kết chéo giúp tăng tuổi thọ khi hoạt động ở nhiệt độ cao hoặc dưới tải dòng điện lớn, đồng thời đảm bảo độ bền điện môi cao và nhiệt độ ngắn mạch cao
Chứng nhận IEC cho phép sản phẩm được sử dụng trên phạm vi quốc tế tại các quốc gia ứng dụng các tiêu chuẩn IEC
Tuổi thọ dự kiến là 25 năm theo tiêu chuẩn EN 50618 đối với ứng dụng tuân thủ tiêu chuẩn H1Z2Z2-K
Available in three different outer sheath colours so that the DC conductor can be identified externally.
Đơn đăng ký
For unprotected connection of solar modules and inverters in earthed and non-earthed photovoltaic systems according to EN 50618
For connecting solar modules
Dành cho các ứng dụng dòng một chiều có điện áp lên đến 1,8 kV
Dùng cho các đầu nối năng lượng mặt trời thuộc dòng EPIC® SOLAR
For fixed installation and occasional flexing, if necessary freely hanging
Lắp đặt ngầm trong ống bảo vệ cáp theo tiêu chuẩn IEC 60364-5-52
Lắp đặt ngầm trong rãnh cáp có lớp nền cát theo tiêu chuẩn VDE 0891-6 và DIN EN 50174-3
Can be installed in closed installation ducts, under plaster and in devices.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | cáp năng lượng mặt trời |
| Copper index | 57.600 kg/km |
| Copper index (lb) | 387.054 lb |
| Trọng lượng | 89 kg/km |
Đặc tính điện
| Điện áp vận hành (tối đa) | 1,8 kV DC |
| Điện áp danh định | U0/U: 1/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC, U0/U: 1,5/1,5 kV DC theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 3.39 Ω/km |
| Điện áp thử nghiệm | 6.5 kV |
| Nhiệt độ ngắn mạch [5 giây] | 250 |
| Định mức dòng hiện tại theo | EN 50618, HD 60364-5-52, IEC 62930, IEC 60364-5-52 |

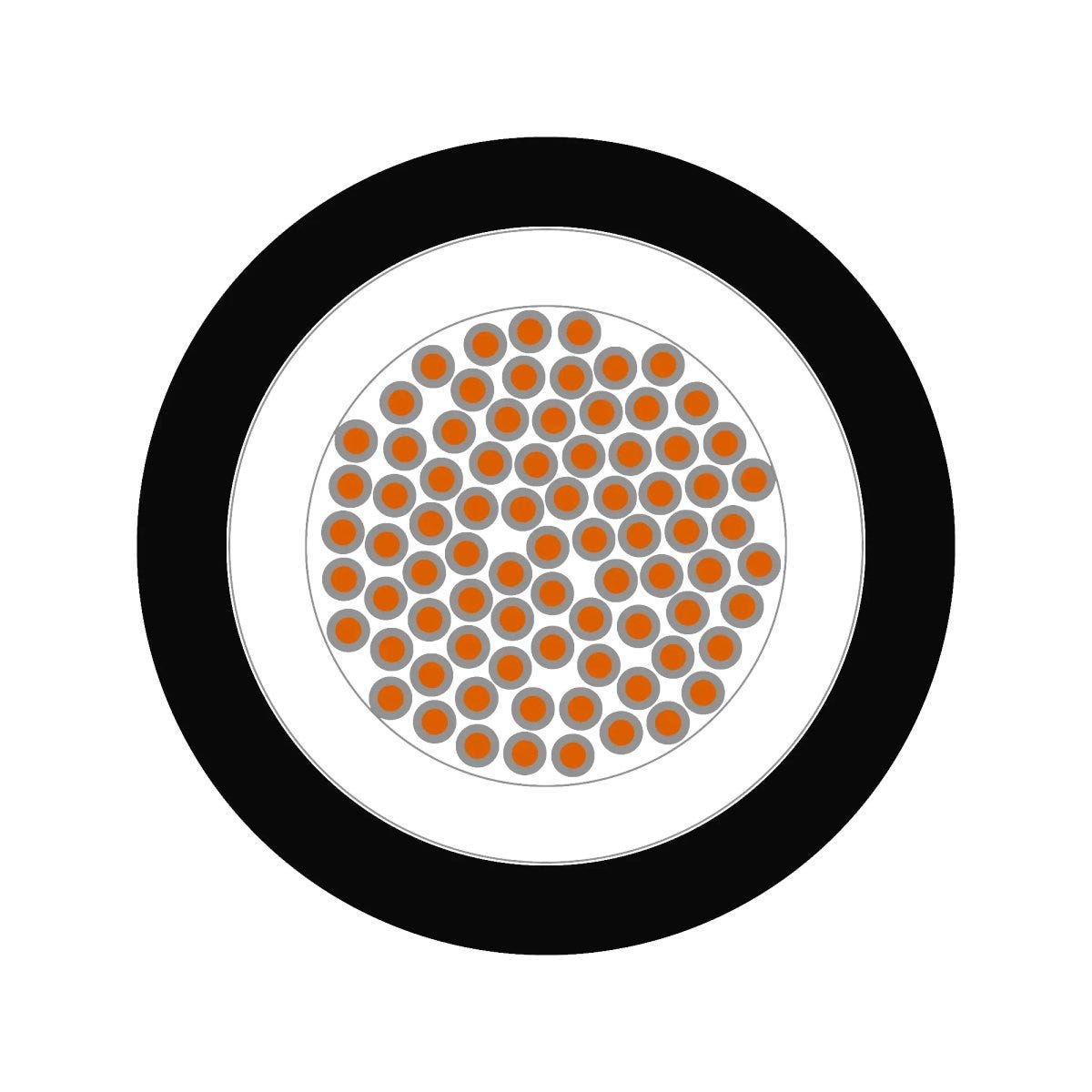

Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 4.4 |
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 6.2 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Có lớp vỏ bên trong | Không |
| Thiết kế hài hòa | H1Z2Z2-K |
| Đường kính ngoài tối thiểu | 5.9 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 6 mm² |
| Kích thước cáp | 1X6 |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Màu sắc vật liệu cách nhiệt | trắng |
| Số lõi | 1 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyethylene liên kết chéo |
| Vật liệu nền của vỏ ngoài | Polyethylene liên kết chéo |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | XLPE |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 6.5 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | XLPE |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | EN 50525-1 Phụ lục B, IEC 60754-1, EN 50267-2-1, IEC 60754-2, EN 50267-2-2 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Sử dụng lâu dài dưới nước với thời gian tối đa lên đến | 10 |
| Độ ăn mòn của khí đốt theo | IEC 60754-2 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Nhiệt độ bảo quản tối thiểu | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 120 |
| Chịu được hóa chất | Đúng vậy |
| Chống ozone | Đúng vậy |
| Nhiệt độ lắp đặt tối thiểu | -25 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 19.5 mm |
| Phù hợp để lắp đặt ngầm | trong rãnh cáp cáp, trong ống luồn bảo vệ cáp |
| Chống chịu thời tiết theo tiêu chuẩn | EN 50618 |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định, Linh hoạt, Hệ thống treo ngoài trời |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 120 °C nhiệt độ tối đa của dây dẫn theo IEC |
| Mật độ khói thấp theo | IEC 61034-2 |
| Chống dầu | Không |
| Nhiệt độ bảo quản tối đa | 45 |
| Thử nghiệm khả năng chống va đập theo | UL 854 |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 26.0 mm |
| Chống chịu thời tiết | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 3 lần đường kính ngoài |
| Chịu nước | Đúng vậy |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 4 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 120 °C nhiệt độ tối đa của dây dẫn theo IEC |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể ngâm trong nước vĩnh viễn | Đúng vậy |
| Đối với các công trình lắp đặt theo tiêu chuẩn ÖVE R11-1 | Không |
| Chống tia UV theo tiêu chuẩn | EN 50618 |
| Thử nghiệm độ bền nén theo | UL 854 |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 120 |
Chứng nhận và Tiêu chuẩn
| Tiêu chuẩn sản phẩm DIN / EN | EN 50618 |
| Được chứng nhận bởi TÜV | Đúng vậy |
| Tiêu chuẩn sản phẩm theo IEC | IEC 62930 |
| Được chứng nhận HAR | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Dca |
Tài liệu
Downloads
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® SOLAR H1 BUR
| Article number | Conductor cross-section (mm2) | Màu của lớp vỏ ngoài | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 38115806 | 4 | màu đen | 5.6 | 66 kg/km | ||
| 38115807 | 6 | màu đen | 6.2 | 89 kg/km | ||
| 38115808 | 10 | màu đen | 7.4 | 134 kg/km | ||
| 38115813 | 4 | màu đỏ | 5.6 | 66 kg/km | ||
| 38115814 | 6 | màu đỏ | 6.2 | 89 kg/km | ||
| 38115815 | 10 | màu đỏ | 7.4 | 134 kg/km |
