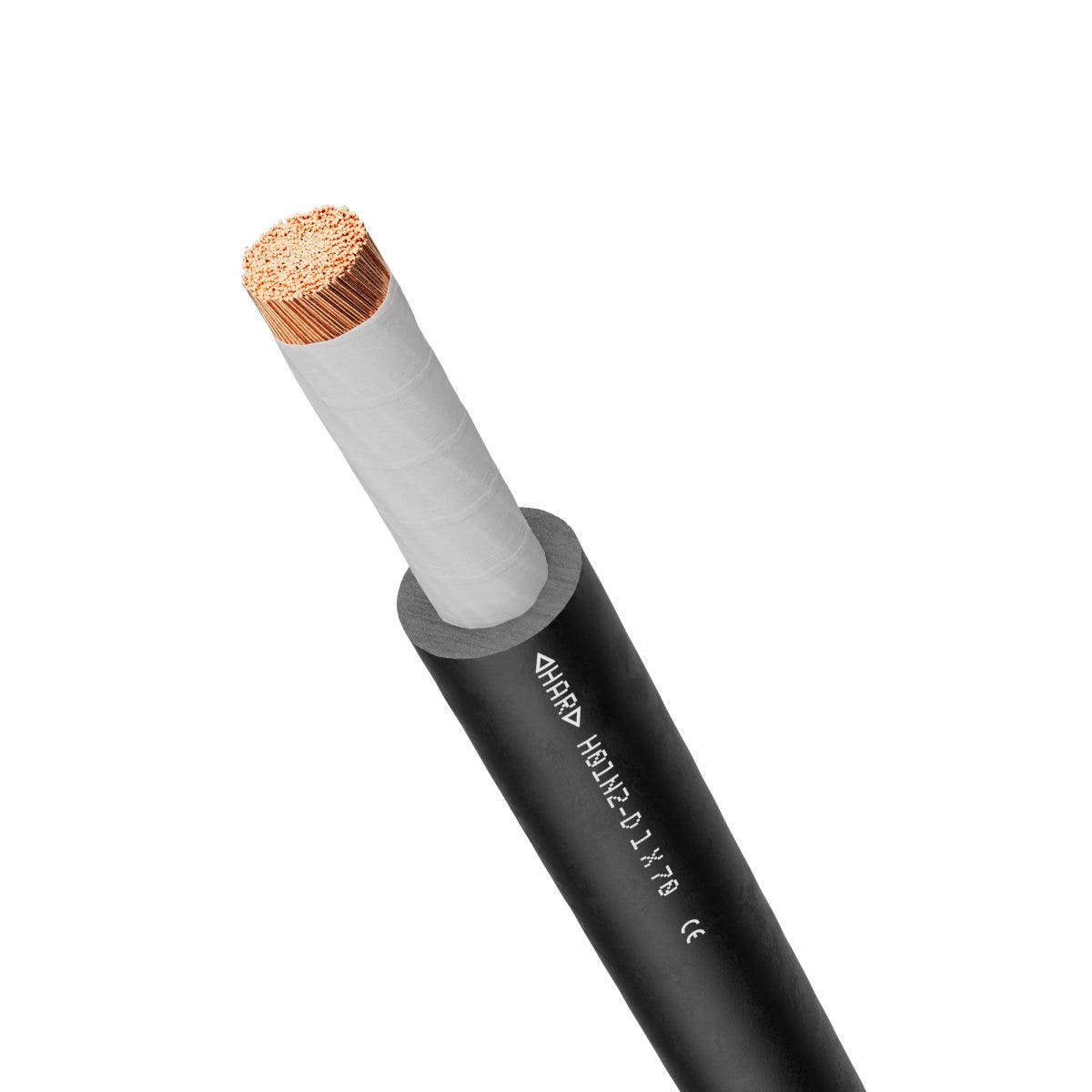

H01N2-D 1X95
Cáp nguồn và cáp điều khiển; 1X95; Được chứng nhận HAR; U0/U: 100/100 V; Cao su; Linh hoạt
H01N2-D 1X95
1.262.880₫
/
H01N2-D 1X95
1.262.880₫
/
Còn hàng (10890)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
uv-resistant.
Product Carbon Footprint
Certificate
CE marked
Harmonisation marking
Lợi ích
Made according to harmonised European type H01N2-D, with the ◁HAR▷ testing mark for proven reliability and quality
◁HAR▷-style cables are widely accepted and can be used in Europe
Reliable transmission of high currents thanks to the flexible and resistant cable design
Cáp ◁HAR▷ được chấp nhận rộng rãi và có thể sử dụng ở châu Âu.
Đơn đăng ký
For connecting an arc welding device and manual electrode holder up to a nominal voltage of 100 V
For flexible use, free in the air, without tensile strain
Can be used in dry, damp and, especially, harsh and oily environments
Withstands high mechanical stress
Can be used for a limited period of time outdoors
Flexible use up to -25°C
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -25°C.
Thuộc tính kỹ thuật
Thông tin chung
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 912.000 kg/km |
| Copper index (lb) | 6127.700 lb |
| Trọng lượng | 1010 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 100/100 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 0.206 Ω/km |
| Điện áp thử nghiệm | 1 kV |
| Định mức dòng hiện tại theo | VDE 0298-4 |

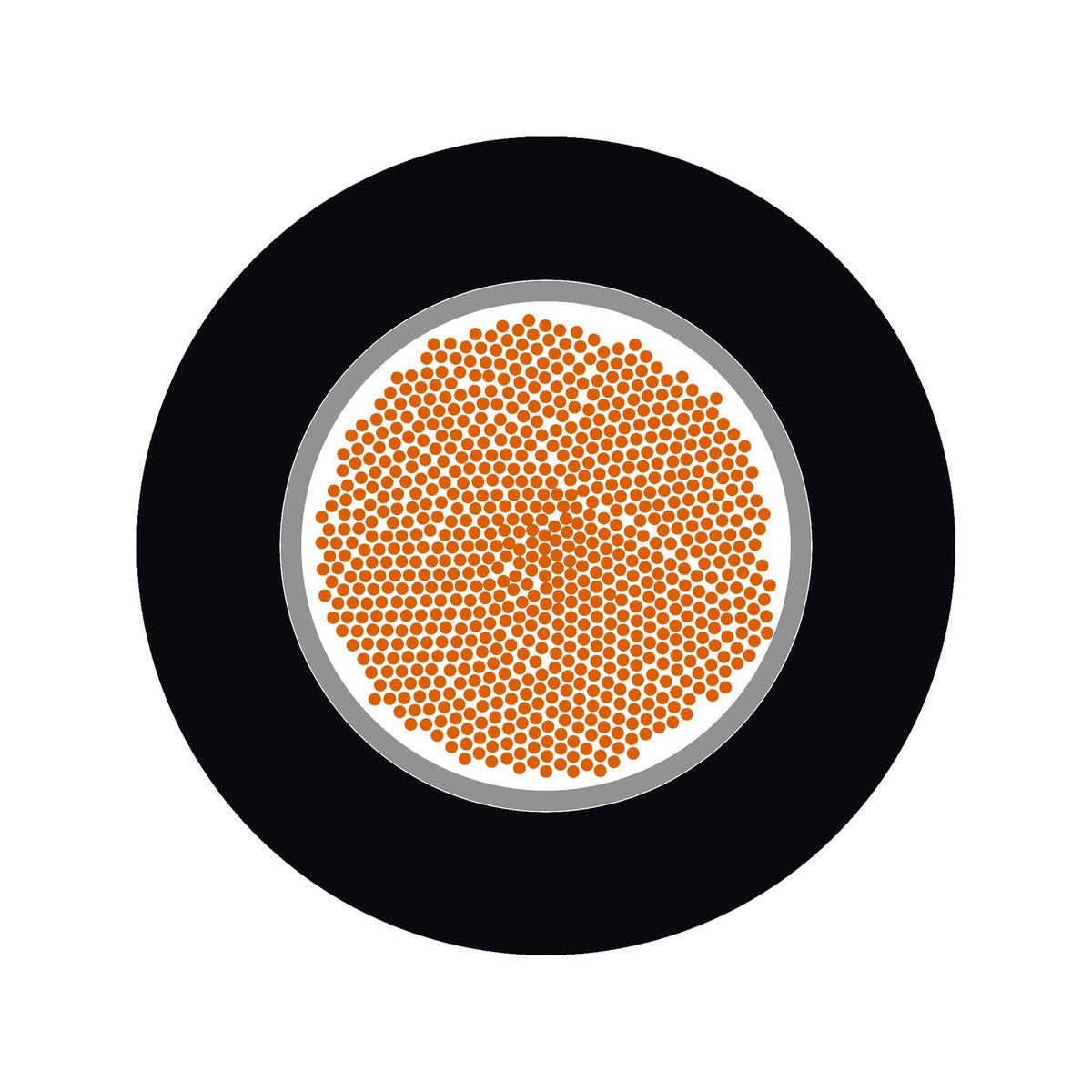

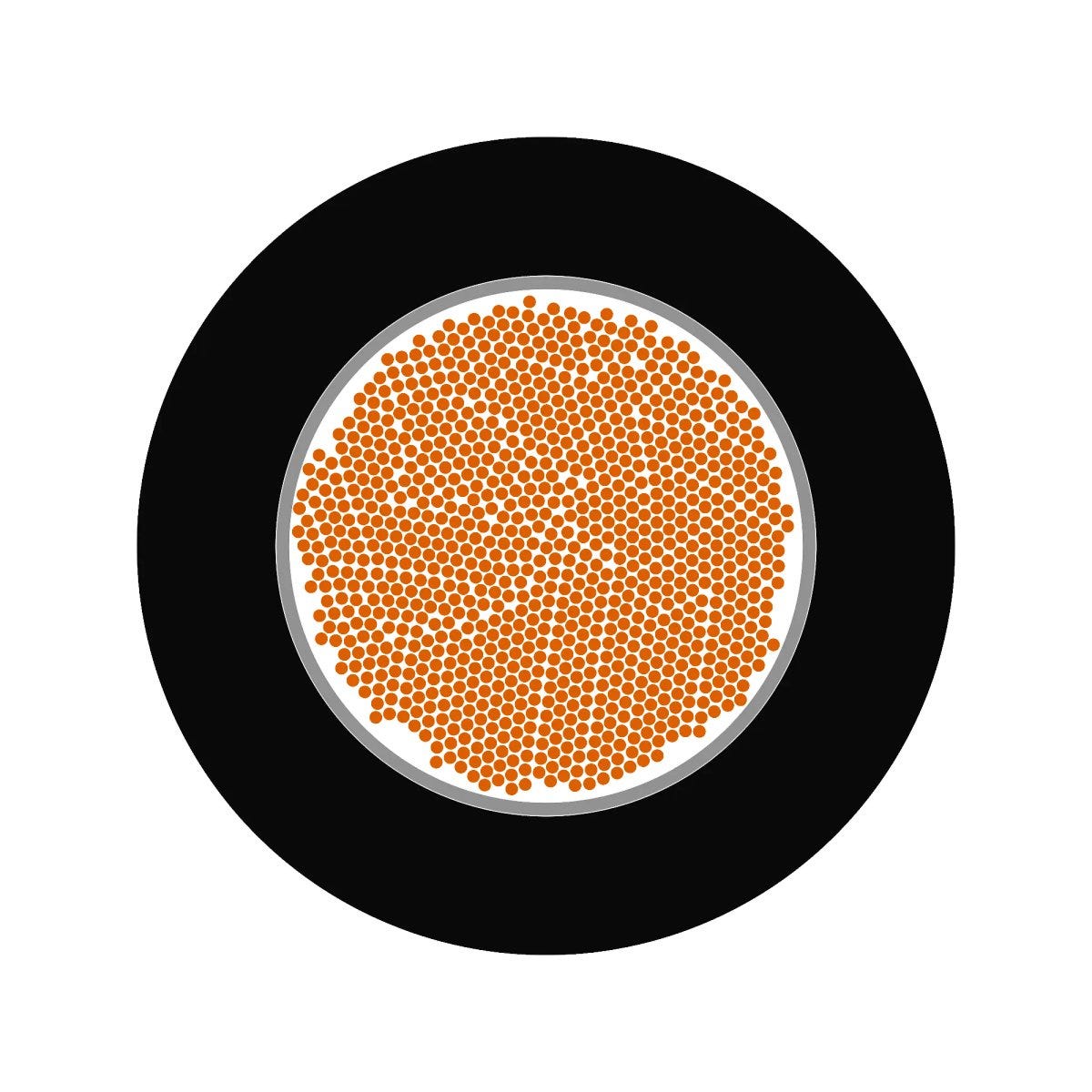

Thiết kế sản phẩm
| Thiết kế đầu dẫn | EN 50525-2-81 H01N2-D |
| Vật liệu dẫn điện | Đồng trần |
| Thiết kế hài hòa | H01N2-D |
| Đường kính ngoài tối thiểu | 17.1 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 95 mm² |
| Kích thước cáp | 1X95 |
| Có lớp chống nhiễu | Không |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Số lõi | 1 |
| Vật liệu nền của vỏ ngoài | Cao su |
| Bao gồm dây nối đất bảo vệ | Không |
| Đường kính ngoài tối đa | 18.8 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ bảo quản tối thiểu | -20 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 85 |
| Nhiệt độ lắp đặt tối thiểu | -20 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 94.0 mm |
| Không chứa PWIS | Không |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 85 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Nhiệt độ bảo quản tối đa | 40 |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 94.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 5 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 5 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 85 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể ngâm trong nước vĩnh viễn | Không |
| Khả năng chống dầu theo | EN 50363-2-2 |
| Chống tia UV theo tiêu chuẩn | EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài) |
| Đối với tải xoắn | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 85 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Tiêu chuẩn sản phẩm DIN / EN | EN 50525-2-81 |
| Được chứng nhận HAR | Đúng vậy |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20, ЕАЭС N RU Д-DE.АЮ64.В.00142/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- Sản phẩm thương mại, không phải sản phẩm LAPP.
Danh sách họ sản phẩm
All articles from H01N2-D
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Imp outer dia cable sheath min | Đường kính ngoài tối thiểu | Imp outer diam cable sheath max | Đường kính ngoài tối đa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|
| 2210700 | 1 | Không | 16 | 8.8 | 9.8 | 198 kg/km | |||
| 2210701 | 1 | Không | 25 | 10.1 | 11.3 | 305 kg/km | |||
| 2210702 | 1 | Không | 35 | 11.4 | 12.6 | 415 kg/km | |||
| 2210703 | 1 | Không | 50 | 13.2 | 14.6 | 555 kg/km | |||
| 2210704 | 1 | Không | 70 | 15.3 | 16.9 | 765 kg/km | |||
| 2210705 | 1 | Không | 95 | 17.1 | 18.8 | 1010 kg/km | |||
| 2210706 | 1 | Không | 120 | 19.2 | 21.1 | 1262 kg/km | |||
| 2210707 | 1 | Không | 150 | 21.1 | 23.2 | 1590 kg/km | |||
| 2210708 | 1 | Không | 240 | 25.8 | 27.7 | 2361 kg/km | |||
| 2310026 | 1 | Không | 10 | 7.7 | 8.7 | 171 kg/km |
