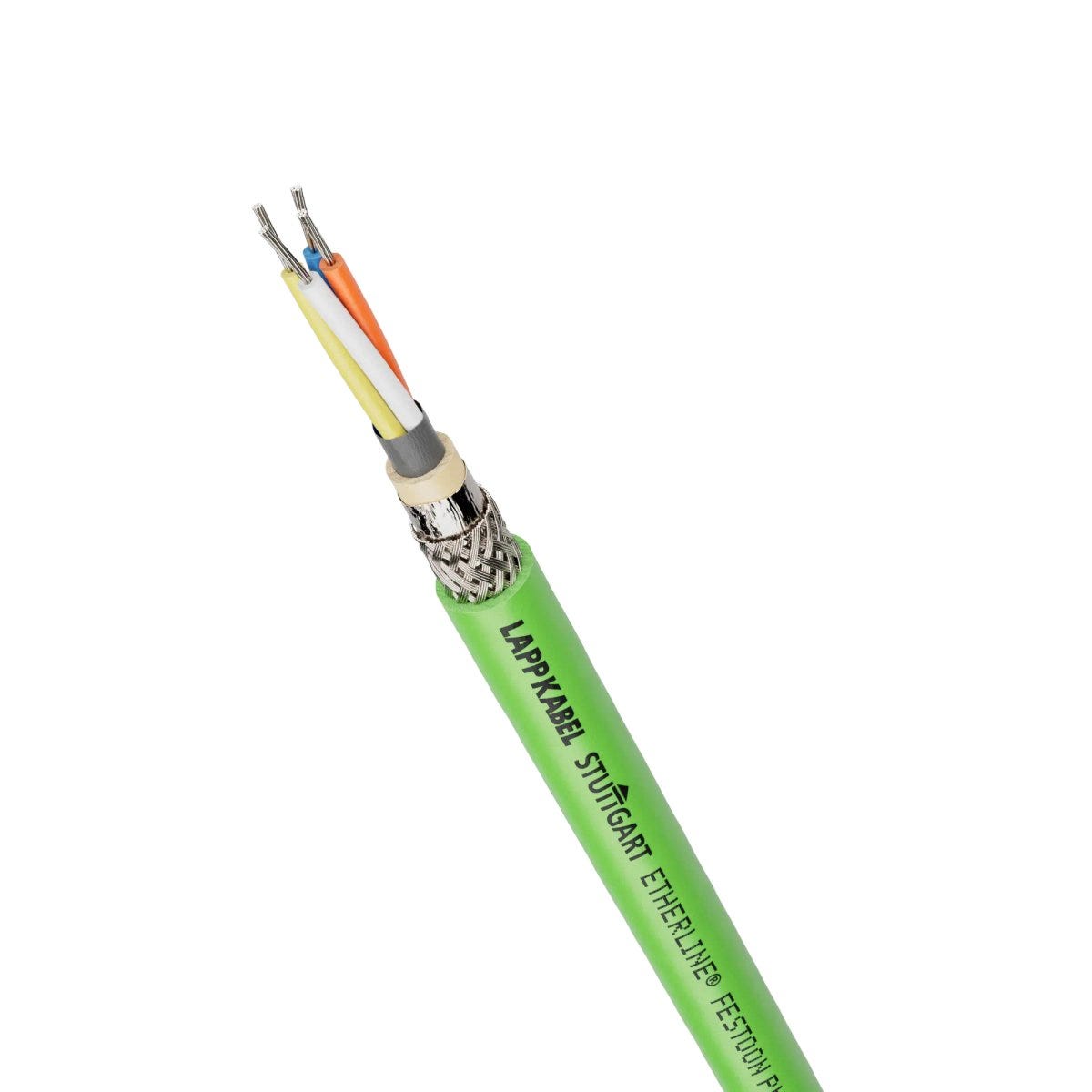

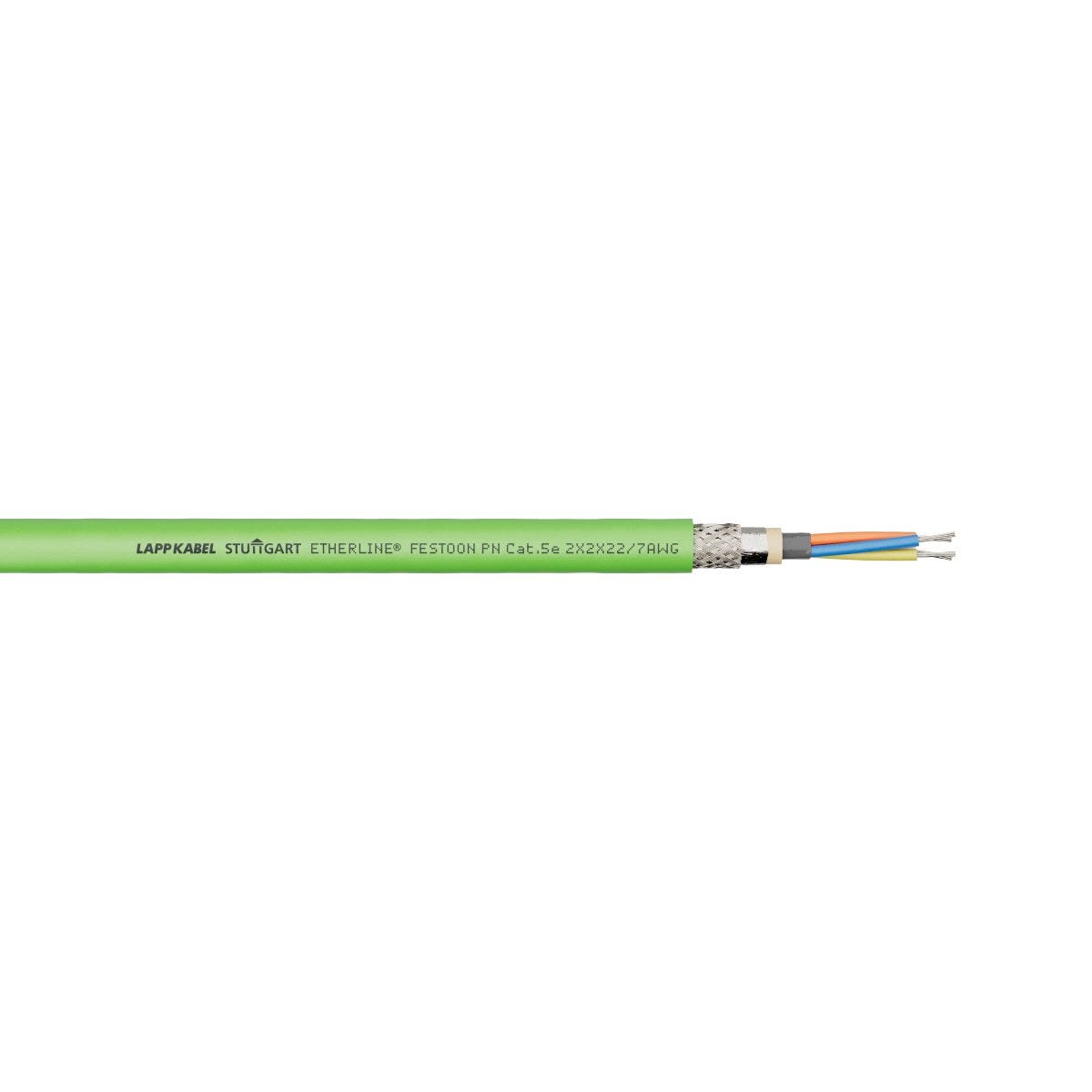

ETHERLINE® FESTOON PN Cat.5e
cáp Ethernet; Xích cáp, Linh hoạt; ETHERNET/IP, PROFINET, Ethernet; Ứng dụng PROFINET®: Loại C; Cat.5e; SF/UTP; PVC; xanh lá cây
ETHERLINE® FESTOON PN Cat.5e
178.680₫
/
ETHERLINE® FESTOON PN Cat.5e
178.680₫
/
Còn hàng (6662)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
uv-resistant.
icon powerchain
icon sturgeon signal
Certificate
CE marked
UR recognised US, cUR recognised US
cUL listed US, UL listed US
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , The "Fast Connect" design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs

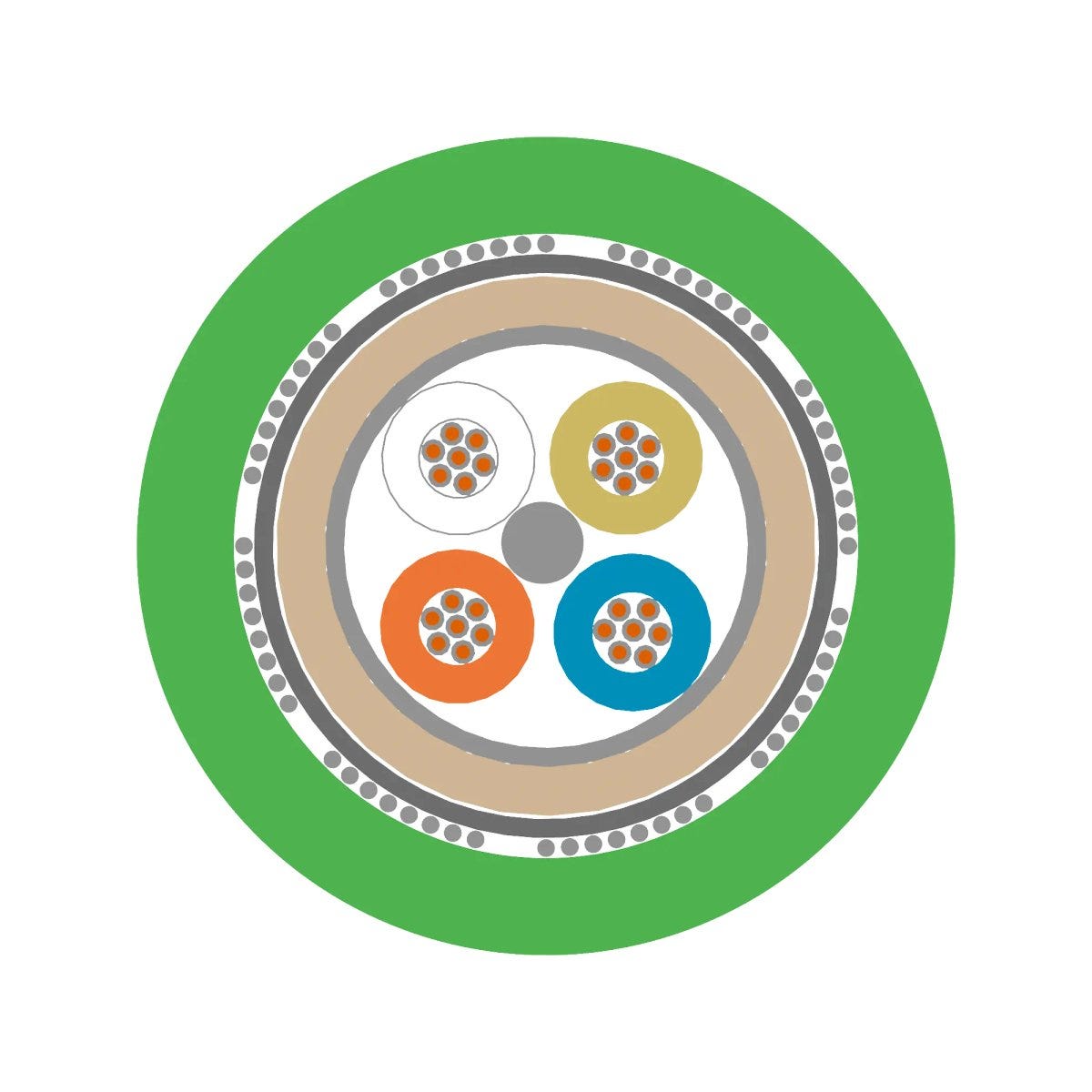

Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
UL/CSA certification according to technical data enables the product to be used in the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. Hiệu suất 5e lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Thiết kế “Kết nối nhanh”, bao gồm vỏ bọc bên trong và vách ngăn chữ thập, giúp giảm đáng kể thời gian lắp ráp cụm cáp nhờ loại bỏ công đoạn tháo lớp chống nhiễu từng cặp vốn tốn nhiều thời gian. Nó cũng đảm bảo khả năng chống nhiễu không suy giảm cho các cặp lõi
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ.
Đơn đăng ký
Dành cho các ứng dụng đòi hỏi độ linh hoạt cao và chuyển động liên tục trong các bộ phận máy móc chuyển động và trong hệ thống cáp dùng cho xích dẫn cáp trong mạng PROFINET (loại C)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T
Can be used in dry, damp or wet environments
Withstands high mechanical stress
Suitable for outdoor use
Được thiết kế chuyên dụng để truyền dữ liệu và tín hiệu trong các hệ thống festoon (hệ thống treo festoon/xe con dẫn cáp)
Có thể sử dụng trong môi trường khô, ẩm và ướt
Chịu được ứng suất cơ học cao
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm, đồng thời có khả năng chống dầu và chống cháy cao hơn
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET, Ethernet |
| Copper index | 32.000 kg/km |
| Copper index (lb) | 215.030 lb |
| Trọng lượng | 69 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện trở vòng lặp ở 20°C | 110.8 |
| Điện áp thử nghiệm lõi/lớp chắn | 2 |
| Điện áp thử nghiệm giữa các lõi | 2 |
| Điện áp định mức giữa các lõi | 600 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL AWM, 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 6.5 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Đường kính ngoài tối thiểu | 6.3 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.34 mm² |
| Số hiệu/kích thước dây dẫn | 2x2x22/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lõi gia cố | Không |
| Quấn qua bó dây | Màng nhựa |
| Có lớp chống nhiễu | Đúng vậy |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Tiết diện dây dẫn chính | AWG |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | Mã màu PROFINET cho cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Số lượng dây đấu | 7 |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.75 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| tên viết tắt của vật liệu nền của lớp vỏ trong | PVC |
| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Vật liệu nền của lớp vỏ bên trong | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 6.7 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Số chu kỳ uốn tối đa | 5000000 |
| Ứng dụng PROFINET® | Loại C |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 67.0 mm |
| Nhiệt độ lắp đặt tối thiểu | -10 |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 26.8 mm |
| Nhiệt độ lắp ráp tối đa | 70 |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khoảng cách di chuyển tối đa | 5 |
| Có thể cuộn lại | Không |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -10 |
| Cáp Kết nối nhanh (FC) | Đúng vậy |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Đúng vậy |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -10 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 67.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Khả năng chống cháy theo | CSA FT4, UL FT1 |
| Khả năng chống dầu theo | UL OILRES I |
| Chống tia UV theo tiêu chuẩn | Chống tia nắng mặt trời theo tiêu chuẩn UL |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 10 lần đường kính ngoài |
| Đối với tải xoắn | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận bởi TÜV | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Được chứng nhận CSA | Không |
| Chứng nhận UL AWM | 21694 theo UL 758 (e-file number: E63634) |
| Chứng nhận UL | UL PLTC theo UL 444 (e-file number: E236660) |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Chứng nhận cUR | AWM I B theo CSA C22.2 No. 210 (e-file number: E236660), AWM I A theo CSA C22.2 No. 210 (e-file number: E236660), AWM II B theo CSA C22.2 No. 210 (e-file number: E236660), AWM II A theo CSA C22.2 No. 210 (e-file number: E236660) |
| Chứng nhận cUL | cUL CMG (75°C) theo CSA C22.2 No. 210 (e-file number: E236660), cUL PLTC theo CSA C22.2 No. 210 (e-file number: E236660) |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® FESTOON PN Cat.5e
| Article number | Số hiệu/kích thước dây dẫn | Copper index calc export | Vật liệu nền của vỏ ngoài | Imp outer dia cable sheath nom | Trọng lượng | Đường kính ngoài danh nghĩa |
|---|---|---|---|---|---|---|
| 2170936 | 2x2x22/7AWG | Polyvinylclorua | 69 kg/km | 6.5 |
