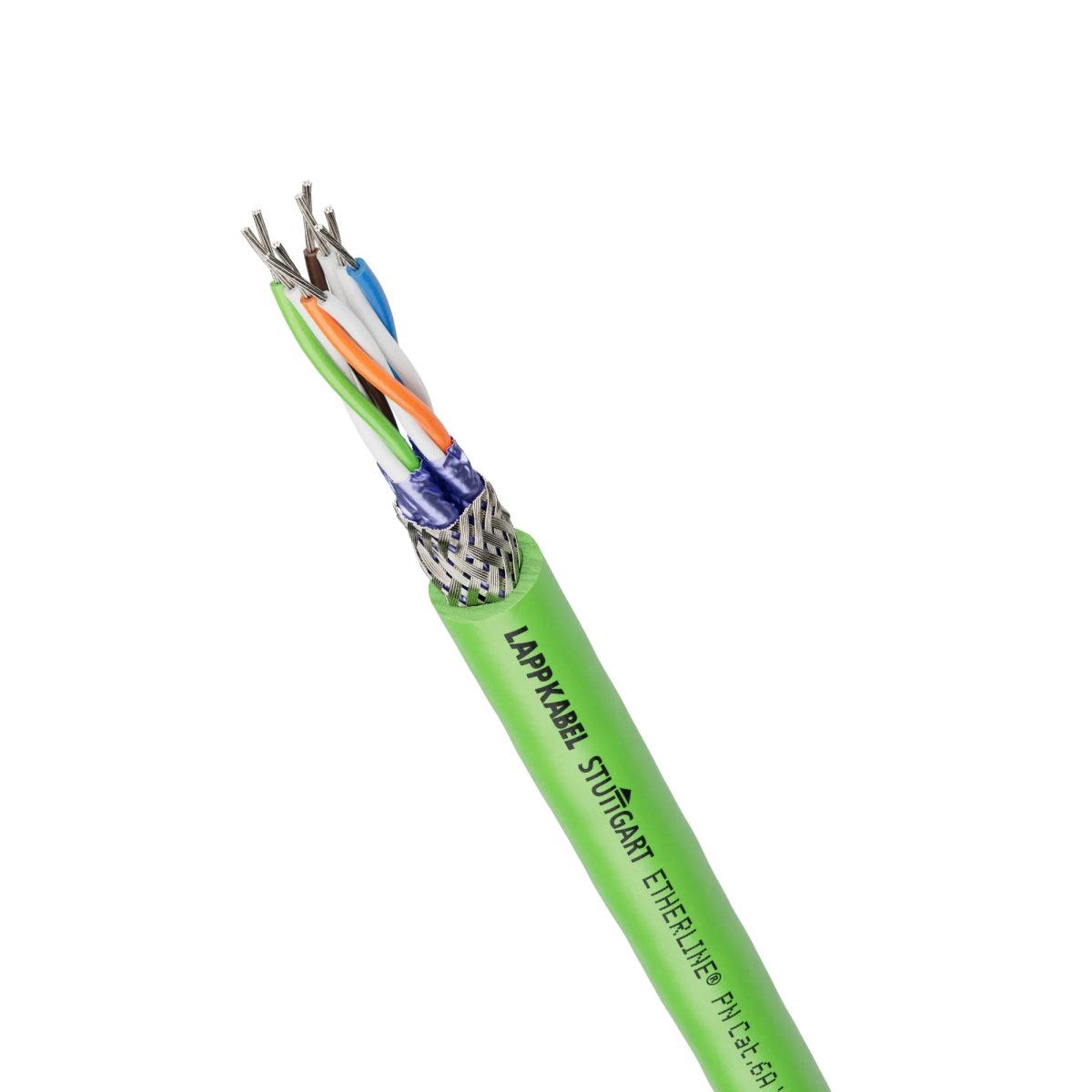

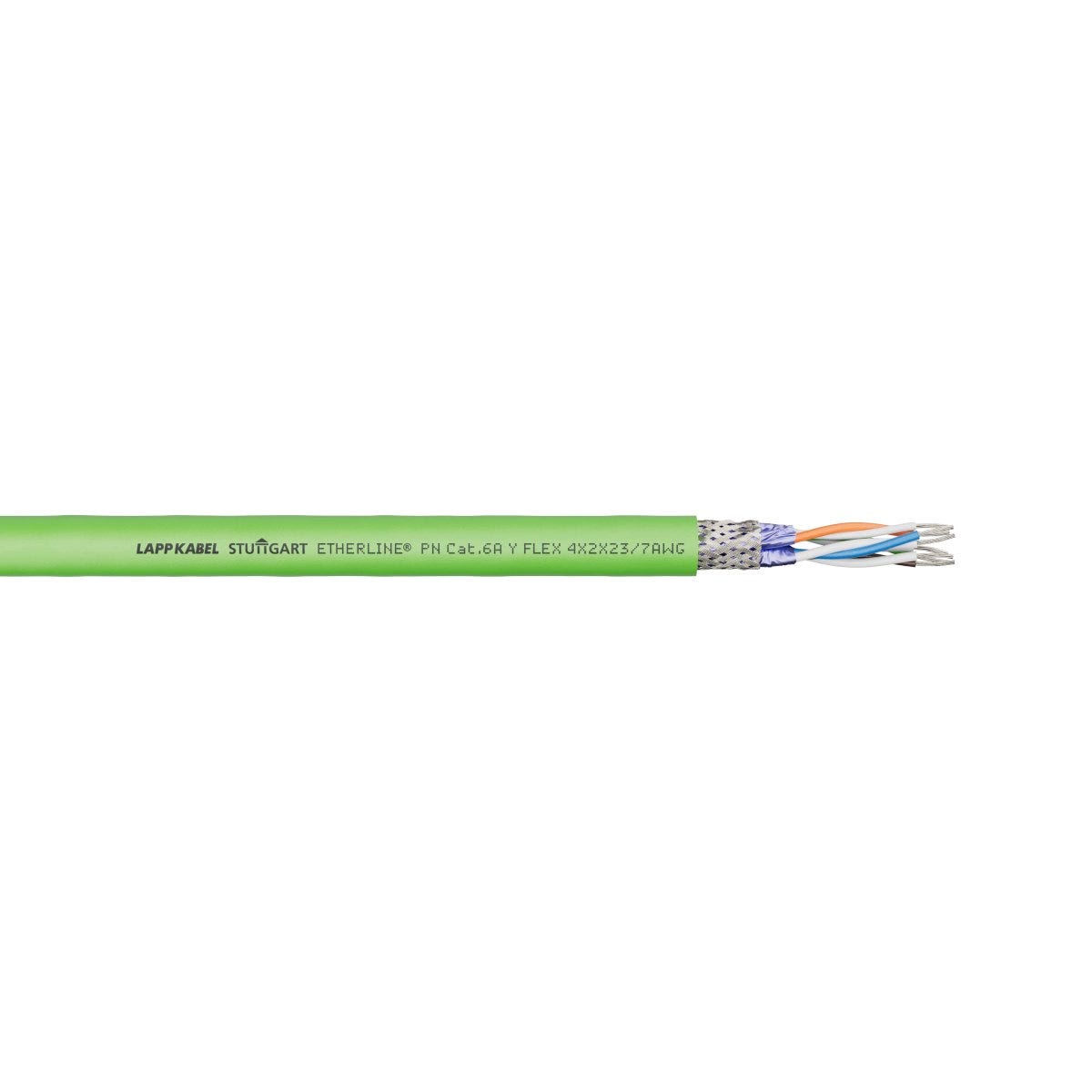

ETHERLINE® PN FLEX Cat.6A Y 4x2x23/7
cáp Ethernet; Linh hoạt; ETHERNET/IP, PROFINET, Ethernet; Ứng dụng PROFINET®: Loại B; Cat.6A; S/FTP; PVC; xanh lá cây
ETHERLINE® PN FLEX Cat.6A Y 4x2x23/7
233.520₫
/
ETHERLINE® PN FLEX Cat.6A Y 4x2x23/7
233.520₫
/
Còn hàng (28070)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
icon sturgeon signal
Certificate
CE marked
UL recognized
cUL listed US, UL listed US
.svg "Ecolab"){kind=logo}
Ecolab
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , Cat. 6A performance up to 10 Gbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 500 MHz
Cáp hỗ trợ công nghệ PoE dùng để cung cấp đồng thời nguồn điện và dữ liệu cho các linh kiện mạng có kích thước nhỏ với nhu cầu năng lượng thấp (ví dụ: camera IP, điểm truy cập không dây)
Có sẵn dưới dạng biến thể PVC chắc chắn với khả năng chống chịu đã được chứng minh đối với các chất khử trùng và chất tẩy rửa Ecolab®

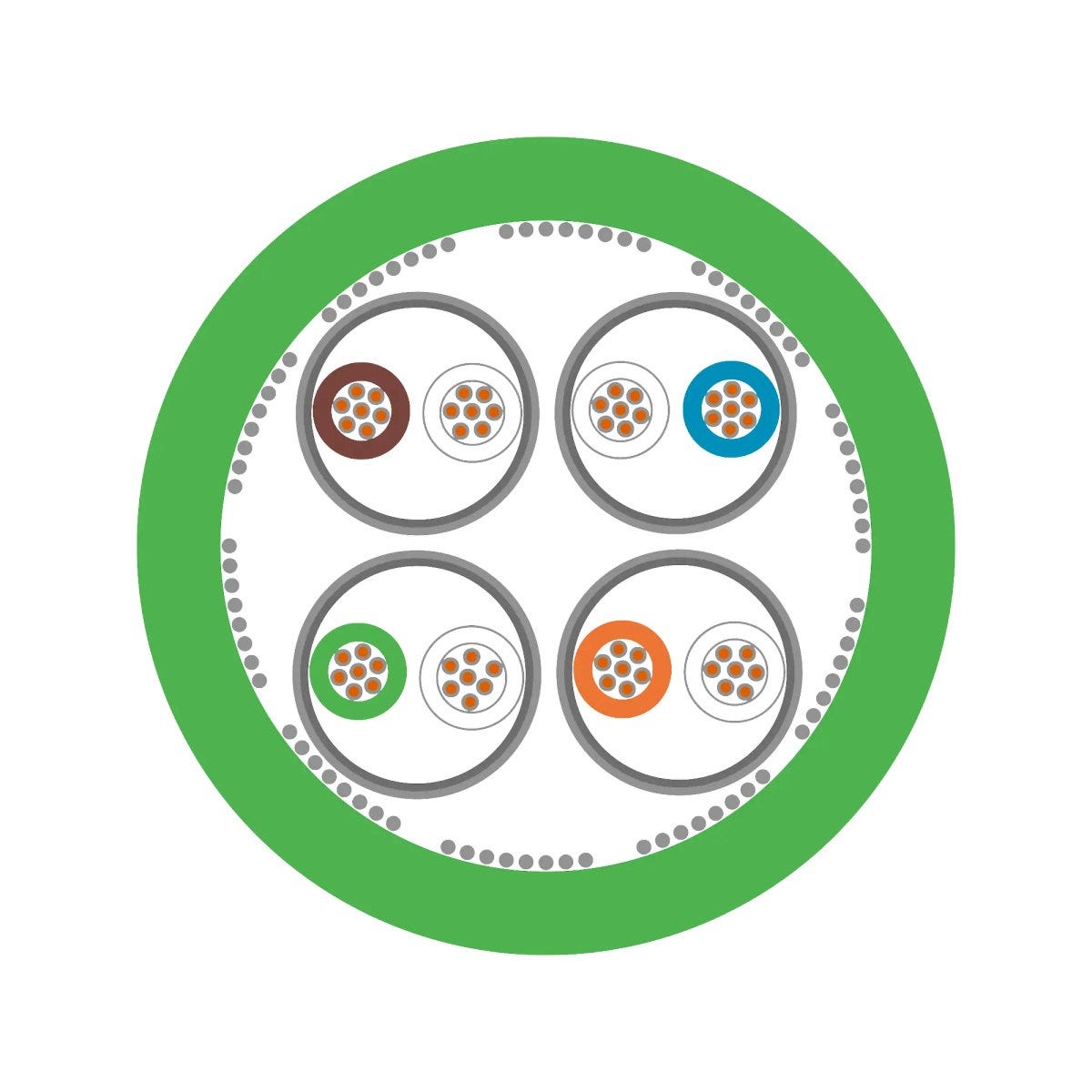

Khả năng bảo vệ tối ưu chống nhiễu điện từ nhờ lớp chống nhiễu từng cặp bằng cán nhôm và lớp chống nhiễu tổng thể bằng dây đồng bện (S/FTP)
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. Hiệu suất 6A lên đến 10 Gbit/s
Sản phẩm có sẵn dưới dạng cáp FRNC chống cháy, không halogen, nhằm đáp ứng các yêu cầu đặc biệt về phòng cháy chữa cháy tại các khu vực công cộng
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Nhờ thiết kế dây dẫn bện, sản phẩm này có thể sử dụng linh hoạt trong mạng PROFINET (loại B)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Suitable for all LAN networks and Ethernet applications up to 10GBASE-T
For fixed installation and occasional flexing
Can be used in dry, damp or wet environments
Suitable for many applications, depending on the sheath material
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 10GBase-T
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng trong môi trường khô, ẩm và ướt
Phù hợp với nhiều ứng dụng khác nhau, tùy thuộc vào chất liệu vỏ bọc.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET, Ethernet |
| Copper index | 48.000 kg/km |
| Copper index (lb) | 29.000 lb |
| Trọng lượng | 92 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE) |
| Điện trở vòng lặp ở 20°C | 143.8 |
| Các tốc độ truyền dữ liệu có thể đạt được | 10000 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 8.8 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Đường kính ngoài tối thiểu | 8.6 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.25 mm² |
| Số hiệu/kích thước dây dẫn | 4X2X23/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 4 |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Loại mắc cạn | Cặp xoắn |
| Loại chống nhiễu từng cặp | Tấm nhựa cán nhôm |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | S/FTP |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | Mã hóa màu PROFINET 4 cặp |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 8 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 23 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Đường kính ngoài tối đa | 9 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 7 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -10 |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại B |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | -10 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 72.0 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -10 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.6A |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 135.0 mm |
| Nhiệt độ lắp ráp tối đa | 70 |
| Bán kính uốn tối thiểu, khi cố định | 8 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL FT4 |
| Khả năng chống dầu theo | UL OILRES I |
| Có thể cuộn lại | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận bởi TÜV | Không |
| Chứng nhận UL | UL CMG theo UL 444 (e-file number: E236660) |
| Được chứng nhận bởi Ecolab | Đúng vậy |
| Được chứng nhận cUL | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CMG (75°C) theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
