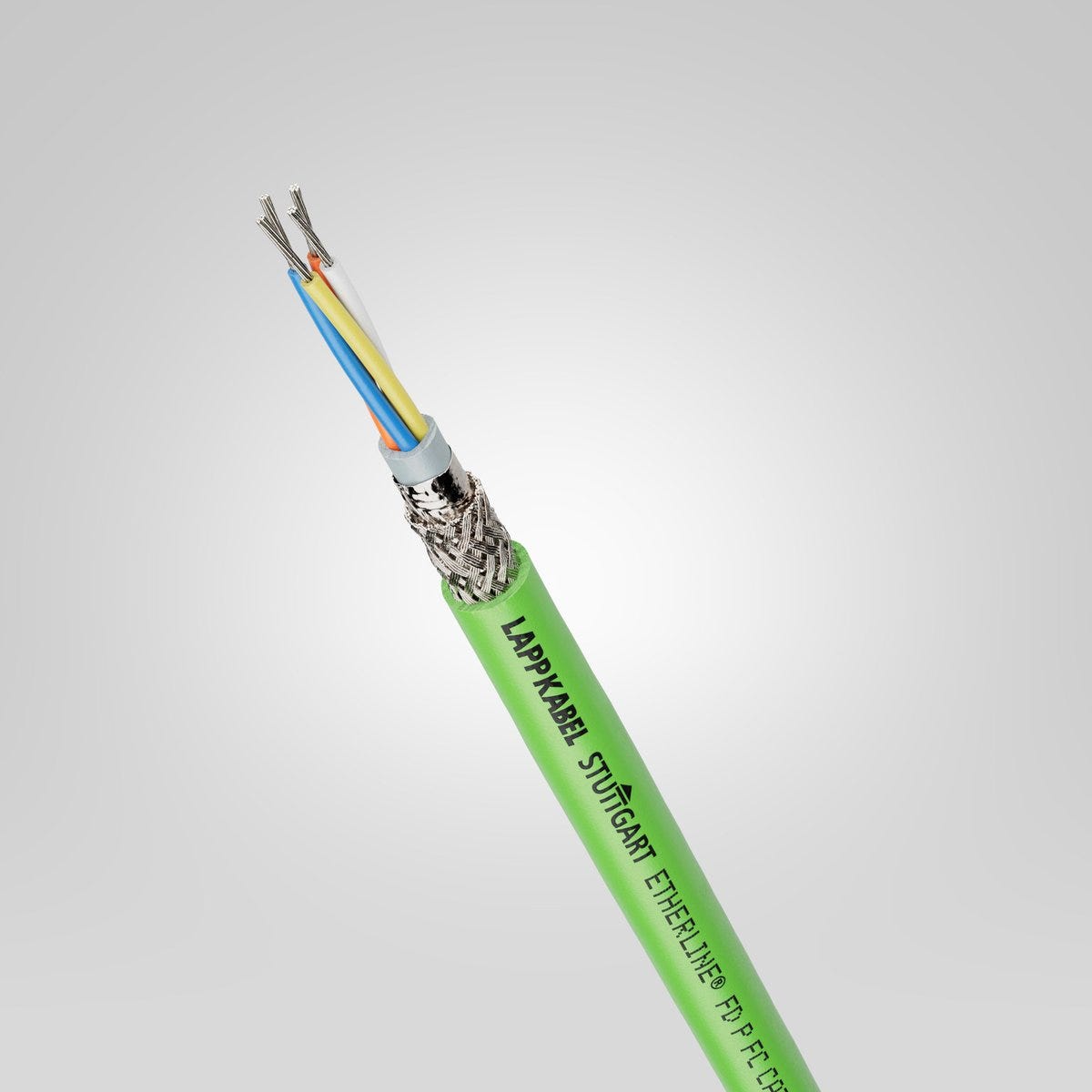

ETHERLINE® FD P FC CAT5 2x2xAWG22
cáp Ethernet; Xích cáp, Linh hoạt; PROFINET, ETHERNET/IP, Ethernet; Ứng dụng PROFINET®: Loại C; Cat.5e; SF/UTP; PUR; Không halogen; xanh lá cây
ETHERLINE® FD P FC CAT5 2x2xAWG22
159.120₫
/
ETHERLINE® FD P FC CAT5 2x2xAWG22
159.120₫
/
Còn hàng (261915)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
icon powerchain
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , Cat. 5 performance up to 100 Mbit/s
Halogen free core insulation and sheath compound to meet special fire safety requirements
Thiết kế “Kết nối nhanh” với lớp vỏ bọc bên trong giúp việc bóc vỏ và lắp ráp cáp trở nên dễ dàng
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
UL/CSA certification according to technical data enables the product to be used in the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 5 tốc độ truyền dữ liệu lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Hỗn hợp lớp cách điện lõi và vỏ bọc không halogen, đáp ứng các yêu cầu đặc biệt về an toàn phòng cháy chữa cháy
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ.
Đơn đăng ký
Dành cho các ứng dụng đòi hỏi độ linh hoạt cao và chuyển động liên tục trong các bộ phận máy móc chuyển động và trong hệ thống cáp dùng cho xích dẫn cáp trong mạng PROFINET (loại C)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T
Can be used in dry and damp environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Suitable for outdoor use
Có thể sử dụng trong môi trường khô và ẩm ướt
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | PROFINET, ETHERNET/IP, Ethernet |
| Copper index | 31.300 kg/km |
| Copper index (lb) | 210.300 lb |
| Trọng lượng | 61 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 100 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 114.8 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện áp thử nghiệm lõi/lớp chắn | 0.7 |
| Điện áp thử nghiệm giữa các lõi | 0.7 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC, 300 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Đường kính ngoài danh nghĩa | 6.5 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Số hiệu/kích thước dây dẫn | 2x2x22/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Quấn qua bó dây | Màng nhựa không halogen |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | Mã màu PROFINET cho cáp bốn lõi xoắn sao |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 7 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -20 |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -20 |
| Cáp Kết nối nhanh (FC) | Đúng vậy |
| Ứng dụng PROFINET® | Loại C |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -30 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 52.0 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 70 |
| Nhiệt độ lắp đặt tối thiểu | -20 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 52.0 mm |
| Không chứa PWIS | Đúng vậy |
| Nhiệt độ, uốn cong liên tục theo chuyển động | -20 °C đến 60 °C nhiệt độ tối đa của dây dẫn |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -20 °C đến 60 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 52.0 mm |
| Nhiệt độ lắp ráp tối đa | 60 |
| Bán kính uốn tối thiểu, khi cố định | 8 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 8 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -30 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL VW-1 |
| Khả năng chống dầu theo | DIN EN 60811-2-1 |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 8 lần đường kính ngoài |
| Có thể cuộn lại | Không |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 60 |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 60 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận bởi TÜV | Không |
| Chứng nhận UL | UL CMX theo UL 444 (e-file number: E236660) |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CMX theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® PN Cat.5 FD
| Article number | Số hiệu/kích thước dây dẫn | Copper index calc export | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Trọng lượng |
|---|---|---|---|---|---|
| 2170894 | 2x2x22/7AWG | 6.5 | 61 kg/km |
