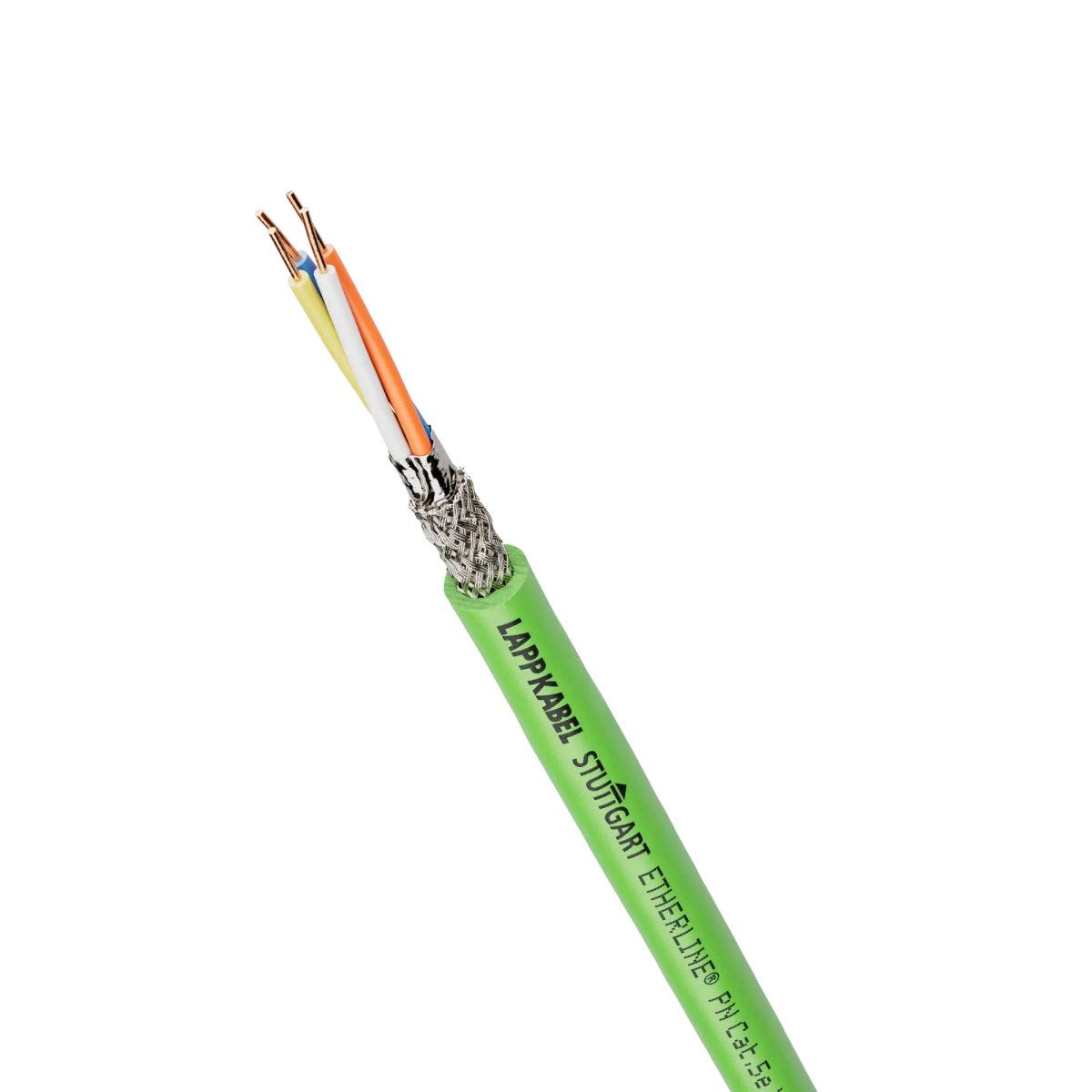

ETHERLINE® PN Cat.5e Y 2x2xAWG22
cáp Ethernet; Lắp đặt cố định; ETHERNET/IP, PROFINET; Ứng dụng PROFINET®: Loại A; Cat.5e; SF/UTP; PVC; xanh lá cây
ETHERLINE® PN Cat.5e Y 2x2xAWG22
101.280₫
/
ETHERLINE® PN Cat.5e Y 2x2xAWG22
101.280₫
/
Còn hàng (134250)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , Cat. 5 performance up to 100 Mbit/s
Các biến thể "FC" với thiết kế cáp Kết nối nhanh giúp việc lắp ráp trở nên dễ dàng hơn. Thiết kế “Kết nối nhanh”, bao gồm vỏ bọc bên trong và vách ngăn chữ thập, giúp rút ngắn đáng kể thời gian cụm cáp nhờ loại bỏ công đoạn tháo lớp chống nhiễu từng cặp vốn tốn nhiều thời gian. Nó cũng đảm bảo khả năng chống nhiễu không bị suy giảm cho các cặp lõi
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 5 tốc độ truyền dữ liệu lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Dùng để lắp đặt cố định trong mạng PROFINET (loại A), nhờ thiết kế dây dẫn rắn
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Can be used in dry and damp environments
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Variant "Y" is suitable for outdoor use, subject to the temperature range
Có thể sử dụng trong môi trường khô và ẩm ướt
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm, đồng thời có khả năng chống dầu ở mức độ hạn chế
Biến thể "YY" phù hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET |
| Copper index | 30.400 kg/km |
| Copper index (lb) | 204.250 lb |
| Trọng lượng | 56 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 118 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.66 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 300 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL, 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính lõi tối thiểu | 1.4 |
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | dây dẫn rắn |
| Đường kính ngoài danh nghĩa | 6.3 mm |
| Đường kính lõi tối đa | 1.6 |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 6 |
| Số hiệu/kích thước dây dẫn | 2x2x22/1AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Quấn qua bó dây | Lớp bọc bằng vải không dệt |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | xanh lá cây |

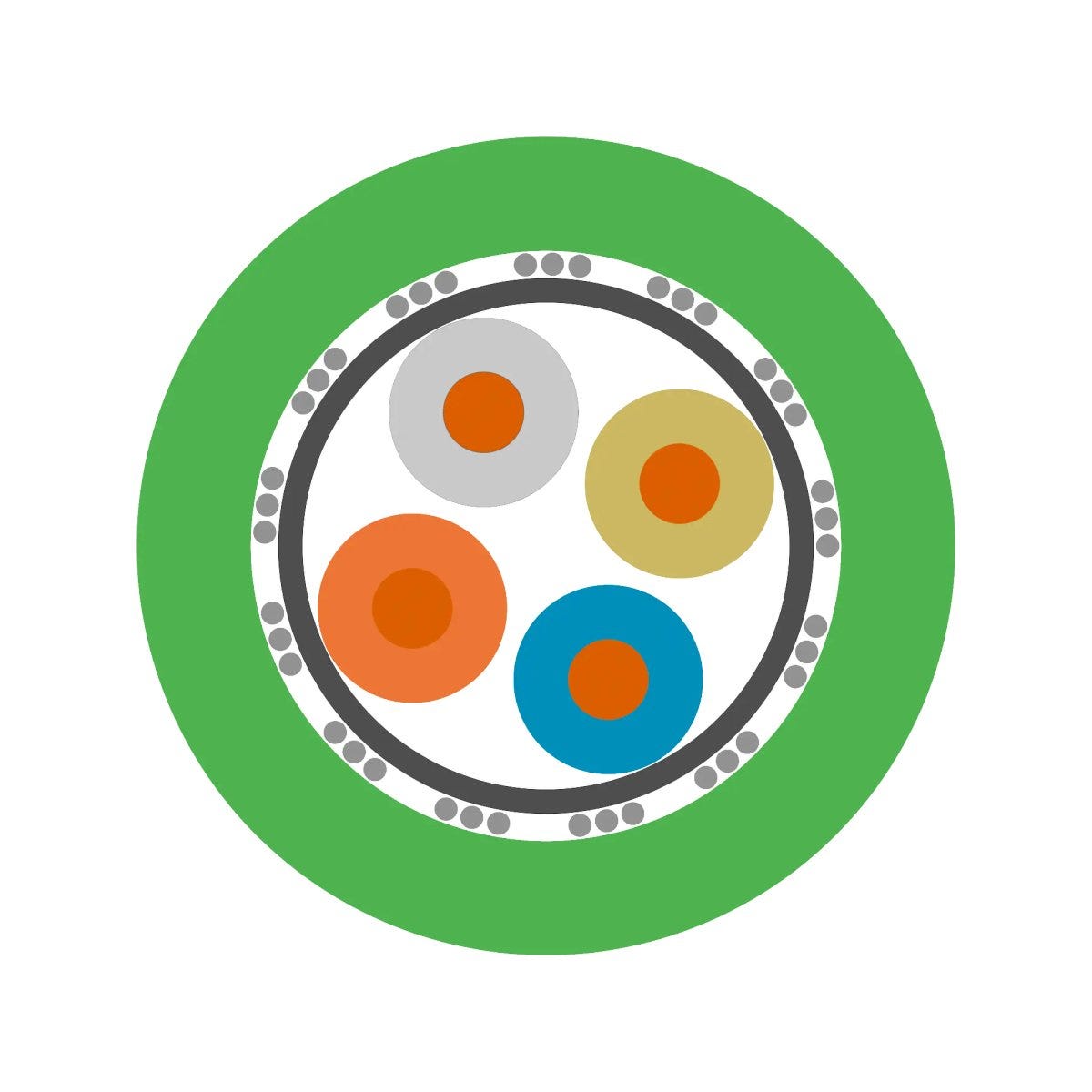

| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | Mã màu PROFINET cho cáp bốn lõi xoắn sao |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 6.6 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 1 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại A |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 70 |
| Nhiệt độ lắp đặt tối thiểu | -5 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 49.5 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.5e |
| Nhiệt độ lắp ráp tối đa | 50 |
| Bán kính uốn tối thiểu, khi cố định | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL VW-1, IEC 60332-1-2 |
| Có thể cuộn lại | Không |
| Không halogen | Không |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Chứng nhận UL | UL CMX theo UL 444 (e-file number: E236660) |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CMX theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® PN Cat.5e
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Nhiệt độ, hệ thống lắp đặt cố định | Đường kính ngoài danh nghĩa | Copper index calc export | Khả năng chống cháy theo | Trọng lượng | Copper index |
|---|---|---|---|---|---|---|---|---|
| 2170879 | 2x2x22/1AWG | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn | 6.5 | CSA FT4 | 70 kg/km | 30.400 | ||
| 2170891 | 2x2x22/1AWG | -40 °C đến 70 °C nhiệt độ tối đa của dây dẫn | 6.3 | UL VW-1, IEC 60332-1-2 | 56 kg/km | 30.400 | ||
| 2170893 | 2x2x22/1AWG | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn | 6.5 | CSA FT4, IEC 60332-1-2 | 70 kg/km | 30.400 | ||
| 2170933 | 2x2x22/1AWG | -25 °C đến 80 °C nhiệt độ tối đa của dây dẫn | 7.7 | CSA FT4 | 60 kg/km | 30.400 |
