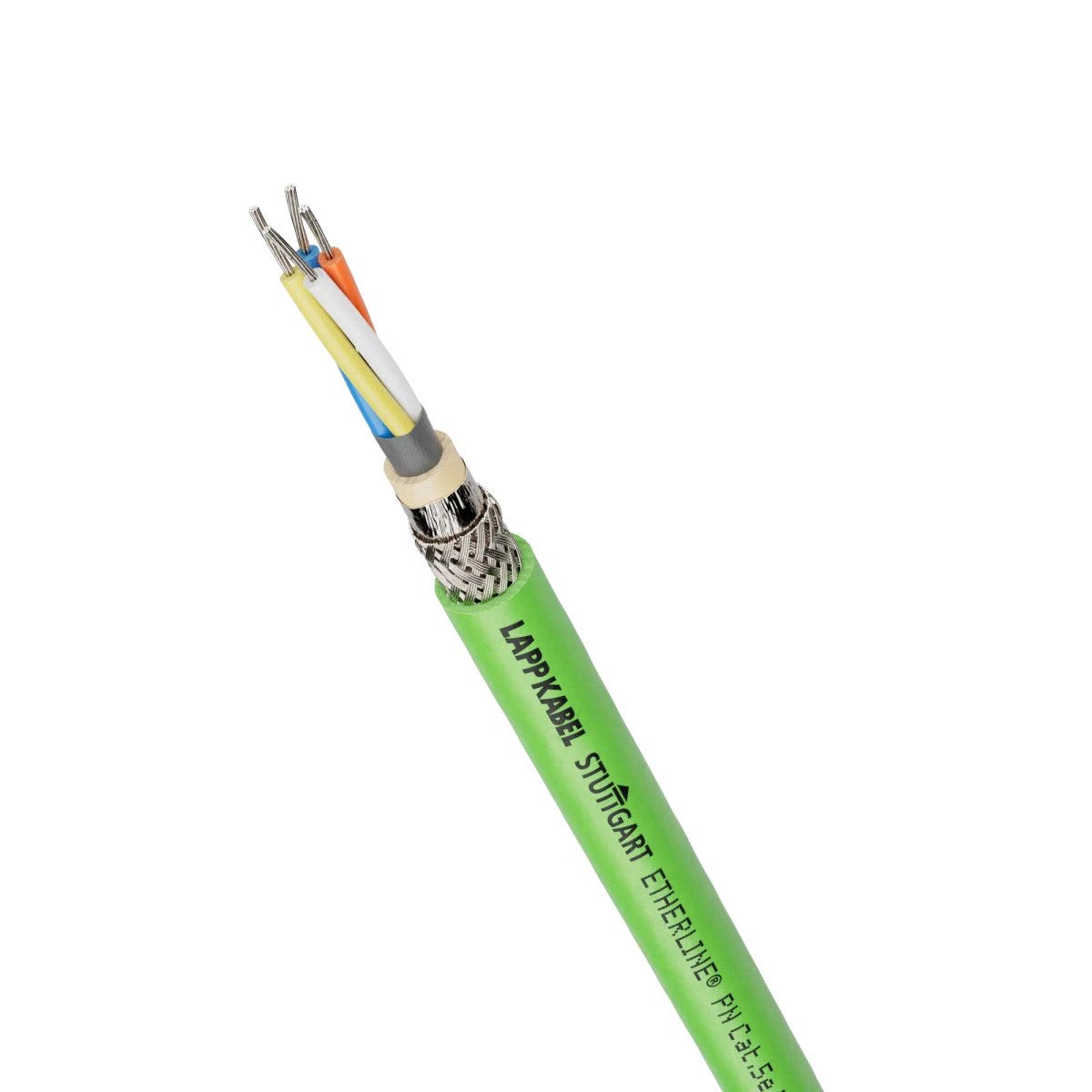

ETHERLINE® PN Cat.5e FRNC FLEX FC
cáp Ethernet; Linh hoạt; ETHERNET/IP, PROFINET, Ethernet; Ứng dụng PROFINET®: Loại B; Cat.5e; SF/UTP; Không halogen; xanh lá cây
ETHERLINE® PN Cat.5e FRNC FLEX FC
130.407₫
/
ETHERLINE® PN Cat.5e FRNC FLEX FC
130.407₫
/
Còn hàng (211185)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
uv-resistant.
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
PROFINET
Lợi ích
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Cáp hỗ trợ công nghệ PoE dùng để cung cấp đồng thời nguồn điện và dữ liệu cho các linh kiện mạng có kích thước nhỏ với nhu cầu năng lượng thấp (ví dụ: camera IP, điểm truy cập không dây)
Có sẵn dưới dạng biến thể PVC chắc chắn với khả năng chống chịu đã được chứng minh đối với các chất khử trùng và chất tẩy rửa Ecolab®
Thiết kế “Kết nối nhanh”, bao gồm vỏ bọc bên trong và vách ngăn chữ thập, giúp giảm đáng kể thời gian lắp ráp cụm cáp nhờ loại bỏ công đoạn tháo lớp chống nhiễu từng cặp vốn tốn nhiều thời gian. Nó cũng đảm bảo khả năng chống nhiễu không suy giảm cho các cặp lõi
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ
Hiệu suất Cat.5 hoặc Cat.5e lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Sản phẩm có sẵn dưới dạng cáp FRNC chống cháy, không halogen, nhằm đáp ứng các yêu cầu đặc biệt về phòng cháy chữa cháy tại các khu vực công cộng.
Đơn đăng ký
Dùng linh hoạt trong mạng PROFINET (loại B)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Thích hợp để sử dụng trong các hệ thống hạ tầng sạc AC và DC dành cho phương tiện điện
Có thể sử dụng trong môi trường khô và ẩm ướt
Thích hợp để sử dụng ngoài trời
Được UL phân loại là Cáp khay công suất giới hạn (PLTC), dùng để lắp đặt hở trên máng cáp.
Lưu ý an toàn & Miễn trừ trách nhiệm
Sản phẩm LAPP phải được lựa chọn, lắp đặt và bảo trì bởi nhân sự kỹ thuật điện có chuyên môn, tuân thủ quy chuẩn và tiêu chuẩn hiện hành. Lựa chọn hoặc lắp đặt sai có thể gây điện giật, cháy nổ hoặc hư hỏng. Vui lòng kiểm tra datasheet chính thức trước khi sử dụng; thông tin và hình ảnh trên website chỉ mang tính tham khảo và có thể thay đổi mà không báo trước. Trong phạm vi pháp luật cho phép, LAPP Việt Nam không chịu trách nhiệm đối với thiệt hại do sử dụng hoặc lắp đặt sai cách. Xem chi tiết tại Điều khoản và Điều kiện chung.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP |
| Copper index | 31.200 kg/km |
| Copper index (lb) | 209.600 lb |
| Trọng lượng | 65 kg/km |
Quốc gia xuất xứ
Đức. Lưu ý: Quốc gia xuất xứ có thể thay đổi tùy thuộc vào hàng hóa thực tế được cung cấp. Vui lòng liên hệ với chúng tôi để xác nhận quốc gia xuất xứ cho đơn hàng của bạn.
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE) |
| Điện trở vòng lặp ở 20°C | 280 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện áp thử nghiệm lõi/lớp chắn | 1.5 |
| Điện áp thử nghiệm giữa các lõi | 1.5 |
| Điện áp định mức giữa các lõi | 300 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 6.5 mm |
| Đường kính lõi tối đa | 1.6 |
| Đường kính ngoài tối thiểu | 6.2 |
| Số hiệu/kích thước dây dẫn | 2x2x22/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu |
|
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | xanh lá cây |

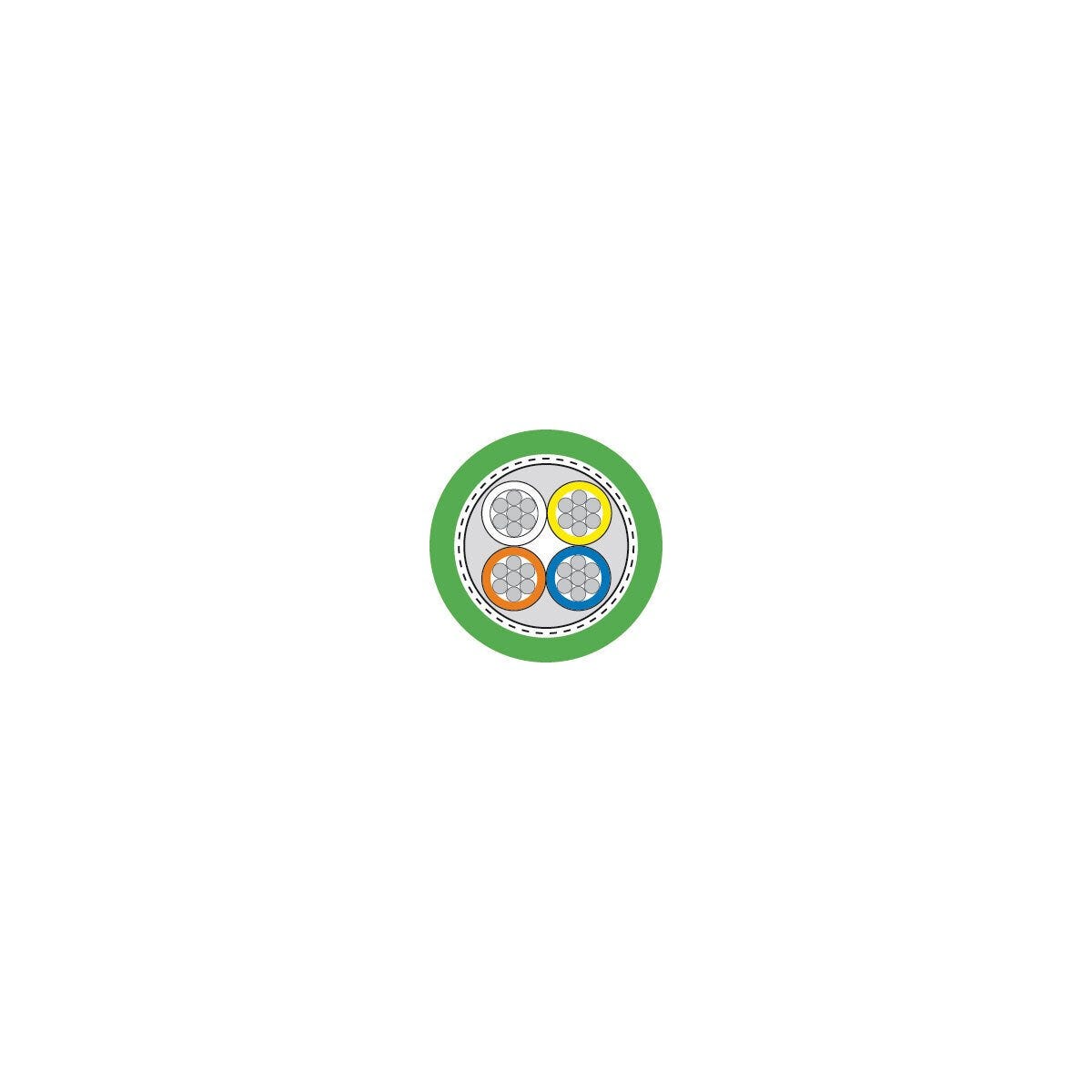

| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm |
|
| Mã hóa màu dây dẫn | Mã màu PROFINET cho cáp bốn lõi xoắn sao |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Hợp chất không halogen |
| Vật liệu nền của lớp vỏ bên trong | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ |
|
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Đường kính ngoài tối đa | 6.8 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 7 |
Đặc điểm sản phẩm
| Chống cháy |
|
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Dùng cho việc uốn cong vĩnh viễn |
|
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | 0 |
| Độ ăn mòn của khí đốt theo | IEC 60754-2 |
| Cáp Kết nối nhanh (FC) |
|
| Ứng dụng PROFINET® | Loại B |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | 0 |
| Chống tia UV |
|
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 20.4 mm |
| Không chứa PWIS |
|
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | 0 °C đến 50 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu |
|
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 51.0 mm |
| Nhiệt độ lắp ráp tối đa | 50 |
| Bán kính uốn tối thiểu, khi cố định | 3 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL FT4 |
| Chống tia UV theo tiêu chuẩn | Chống tia nắng mặt trời theo tiêu chuẩn UL |
| Có thể cuộn lại |
|
| Không halogen |
|
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 50 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV |
|
| cUR được công nhận |
|
| Được chứng nhận CSA |
|
| Được chứng nhận bởi TÜV |
|
| Chứng nhận UL | UL CMG theo UL 13 (e-file number: E236660) |
| Được chứng nhận bởi Ecolab |
|
| Được chứng nhận cUL |
|
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 |
|
| Được UL chứng nhận |
|
| Dấu CE |
|
| Chứng nhận cUL | cUL CMG (75°C) theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận |
|
| Được chứng nhận bởi VDE |
|
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC |
|
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
