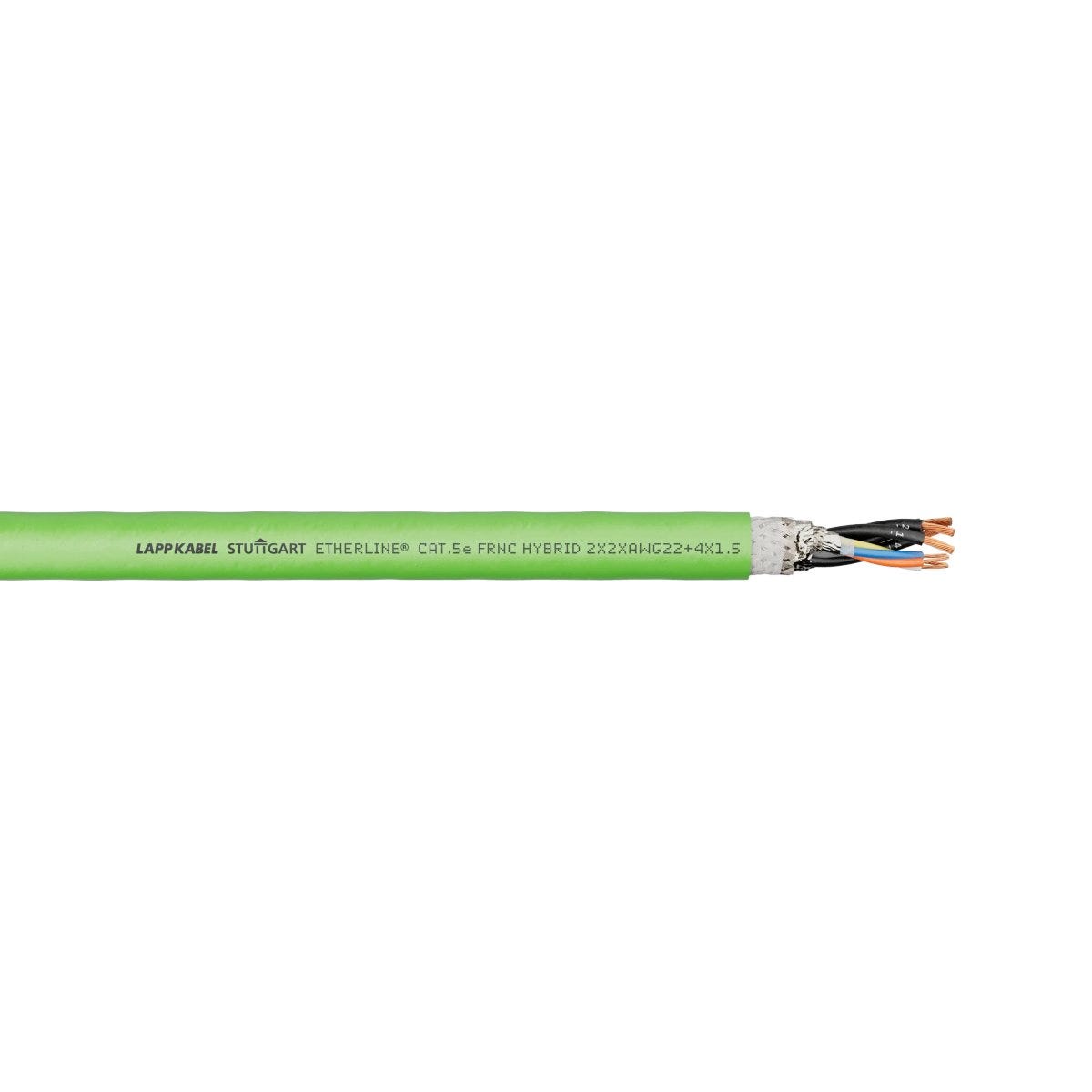

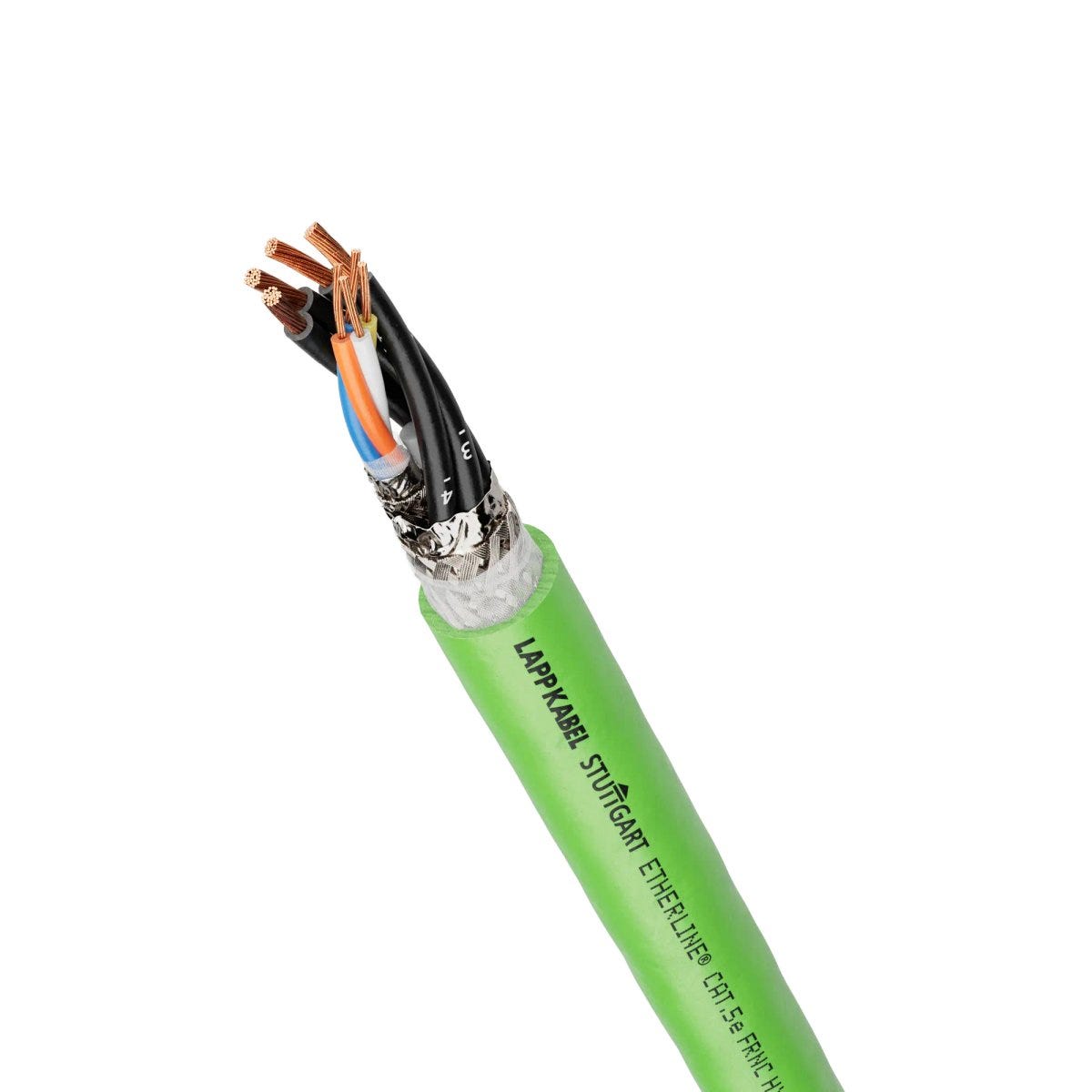

ETHERLINE® CAT5 FRNC HYBR 2X2XAWG22+4x1.5
cáp Ethernet; Linh hoạt, Lắp đặt cố định; ETHERNET/IP, PROFINET, Ethernet; Ứng dụng PROFINET®: Loại B; Cat.5e; U/SFTP; LSZH; Không halogen; xanh lá cây
ETHERLINE® CAT5 FRNC HYBR 2X2XAWG22+4x1.5
349.320₫
/
ETHERLINE® CAT5 FRNC HYBR 2X2XAWG22+4x1.5
349.320₫
/
Còn hàng (16576)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
Product Carbon Footprint
Certificate
CE marked
UL recognized
ETHERNET/IP
PROFINET
Lợi ích
Fast information exchange through Ethernet technology. , Cat. 5 performance up to 100 Mbit/s
Bốn đường dây cấp nguồn riêng biệt cho phép cung cấp nguồn điện đồng thời cho các thiết bị có nhu cầu công suất cao hơn mức mà công nghệ PoE có thể cung cấp (48 V). Một số ví dụ về ứng dụng bao gồm: các Mô-đun I/O phi tập trung, các cảm biến và bộ dẫn động có hiệu suất cao hơn, cũng như các bộ dẫn động cỡ nhỏ
Cáp hybrid giúp tiết kiệm không gian và trọng lượng, đồng thời giảm lượng cáp cần thiết
Với lớp vỏ ngoài FRNC không halogen để đáp ứng các yêu cầu đặc biệt về phòng cháy chữa cháy
Khả năng bảo vệ tối ưu chống lại nhiễu điện từ nhờ lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 5 tốc độ truyền dữ liệu lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Nhờ thiết kế dây dẫn bện, sản phẩm này có thể sử dụng linh hoạt trong mạng PROFINET (loại B)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T
For fixed installation and occasional flexing
Can be used in dry, damp or wet environments
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng trong môi trường khô, ẩm và ướt.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET, Ethernet |
| Copper index | 94.200 kg/km |
| Copper index (lb) | 632.920 lb |
| Trọng lượng | 153 kg/km |
Đặc tính điện
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 140 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.81 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp danh định của cặp tín hiệu | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp danh định của lõi nguồn | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Lõi điều khiển điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 100 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

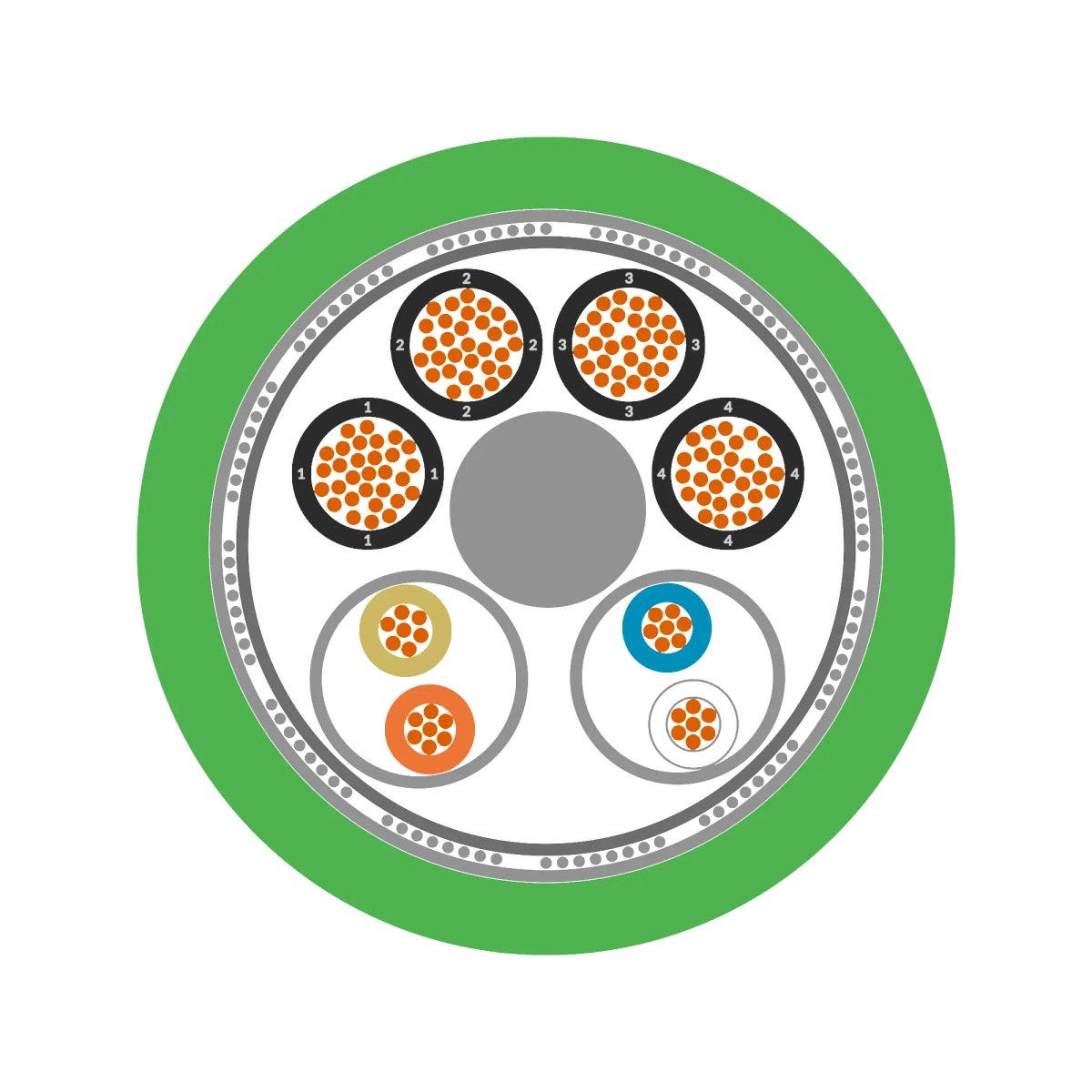

Thiết kế sản phẩm
| Viết tắt của từ “Conductor” | 8x1.5 |
| Đường kính lõi tối thiểu | 1.4 |
| Đường kính danh nghĩa của lõi | 1.5 |
| Đường kính ngoài danh nghĩa | 10.3 mm |
| Đường kính lõi tối đa | 1.6 |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 10 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Số hiệu/kích thước dây dẫn | 2x2x22/7AWG + 4x1,5mm² |
| Có lớp chống nhiễu | Không |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.75 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Loại chống nhiễu từng cặp | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Lớp chống nhiễu, viết tắt | U/SFTP |
| Có tính năng chống loài gặm nhấm | Không |
| Mã hóa màu dây dẫn | PROFINET Mã màu hỗn hợp |
| Số lõi | 8 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Đường kính ngoài tối đa | 10.6 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | LSZH |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -20 |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại B |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -20 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 70 |
| Nhiệt độ lắp đặt tối thiểu | -20 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 53.0 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -20 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 106.0 mm |
| Nhiệt độ lắp ráp tối đa | 70 |
| Bán kính uốn tối thiểu, khi cố định | 5 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -20 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Chứng nhận UL AWM | 21282 theo UL 758 (e-file number: E63634) |
| Được chứng nhận bởi TÜV | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® Cat.5 FRNC HYBRID
| Article number | Số hiệu/kích thước dây dẫn | Copper index calc export | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Trọng lượng |
|---|---|---|---|---|---|
| 2170887 | 2x2x22/7AWG + 4x1,5mm² | 10.3 | 153 kg/km |
