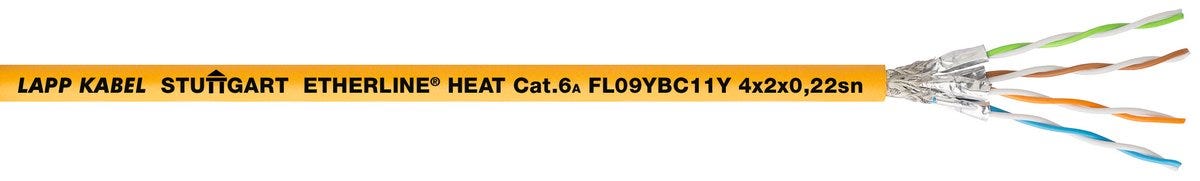

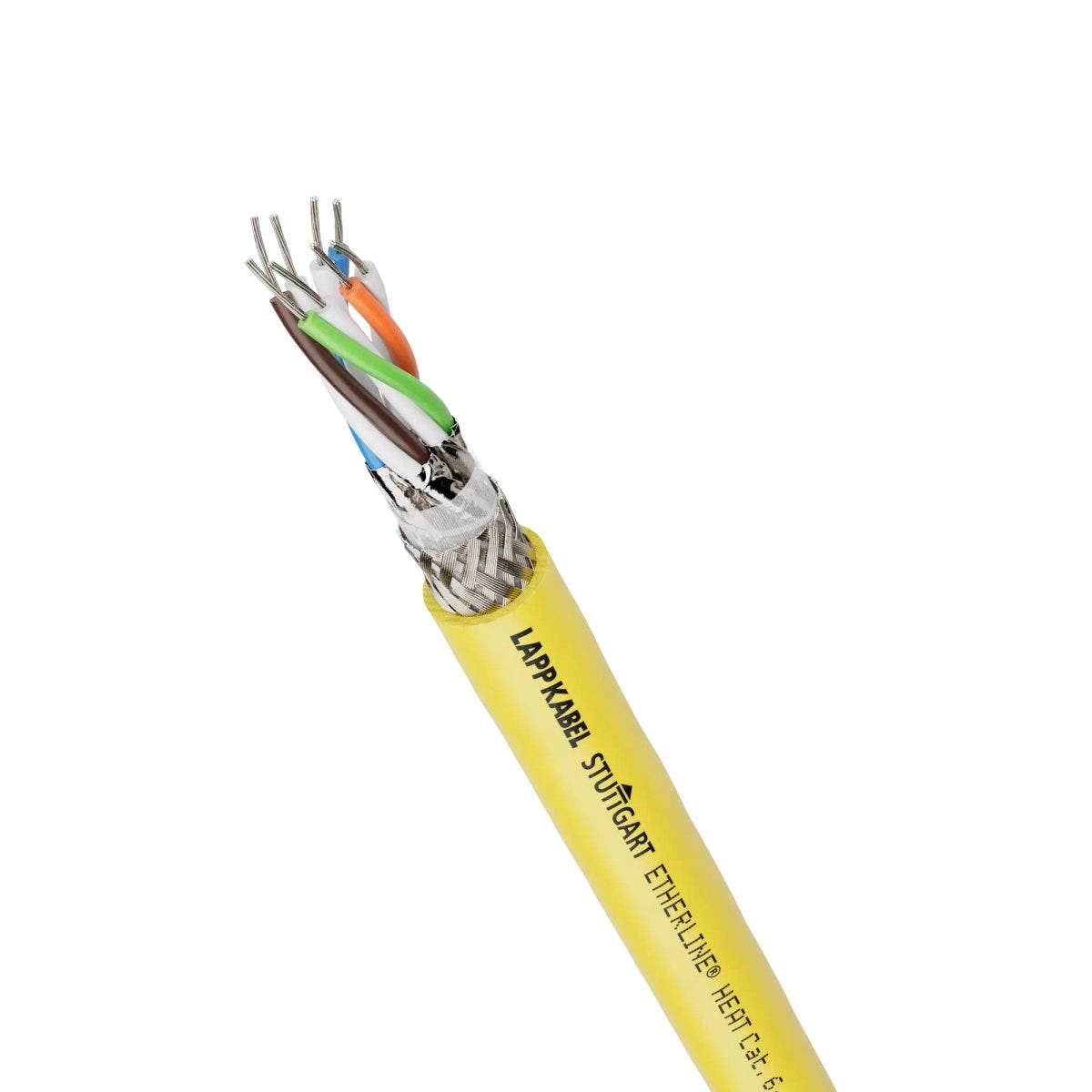

ETHERLINE® Cat. 6A FL09YBC11Y 4x2x0,22sn
cáp Ethernet; Linh hoạt; ETHERNET/IP, PROFINET; Ứng dụng PROFINET®: Loại C; Cat.6A; S/FTP; PUR; Không halogen; màu vàng
ETHERLINE® Cat. 6A FL09YBC11Y 4x2x0,22sn
264.480₫
/
ETHERLINE® Cat. 6A FL09YBC11Y 4x2x0,22sn
264.480₫
/
Còn hàng (80833)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
uv-resistant.
icon sturgeon signal
Certificate
CE marked
ETHERNET/IP
PROFINET
Lợi ích
Halogen free core insulation and sheath compound to meet special fire safety requirements
Cáp hỗ trợ công nghệ PoE dùng để cung cấp đồng thời nguồn điện và dữ liệu cho các linh kiện mạng có kích thước nhỏ với nhu cầu năng lượng thấp (ví dụ: camera IP, điểm truy cập không dây)
Available in different shielding variants
Chịu được nhiệt độ từ -40°C đến +105°C (loại nhiệt độ B theo tiêu chuẩn ISO 6722 dành cho phương tiện giao thông đường bộ)
Hỗn hợp lớp cách điện lõi và vỏ bọc không halogen, đáp ứng các yêu cầu đặc biệt về an toàn phòng cháy chữa cháy
Thiết kế cáp chống cháy giúp giảm thiểu nguy cơ lan truyền ngọn lửa và mật độ khói cao trong trường hợp xảy ra hỏa hoạn
Để bảo vệ con người và tài sản
Có sẵn với các biến thể chống nhiễu khác nhau
Để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz (Cat. 5e) hoặc tối đa 600 MHz (Cat.6A và Cat.7).
Đơn đăng ký
Tuân thủ các tiêu chuẩn để sử dụng trên xe buýt (thử nghiệm tính chất cháy theo tiêu chuẩn UNECE-R 118 dành cho phương tiện thuộc hạng M3 (loại II và III))
Thích hợp để sử dụng trong các hệ thống hạ tầng sạc AC và DC dành cho phương tiện điện
For fixed installation and occasional flexing
Dùng linh hoạt trong mạng PROFINET (loại C)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Can be used in dry and damp environments
Suitable for outdoor use
Dùng để nối cáp cho camera, hệ thống thông tin giải trí hoặc hệ thống bán vé trên các phương tiện giao thông đường bộ
Dành cho lắp đặt cố định và di chuyển thỉnh thoảng
Có thể sử dụng trong môi trường khô và ẩm ướt
Có khả năng chống chịu rất cao đối với dầu, nhiên liệu, chất kiềm và axit
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, PROFINET |
| Copper index | 38.000 kg/km |
| Copper index (lb) | 255.300 lb |
| Trọng lượng | 77 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE) |
| Điện trở vòng lặp ở 20°C | 280.0 |
| Các tốc độ truyền dữ liệu có thể đạt được | 10000 |
| Tốc độ truyền tín hiệu (danh định) | 0.74 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

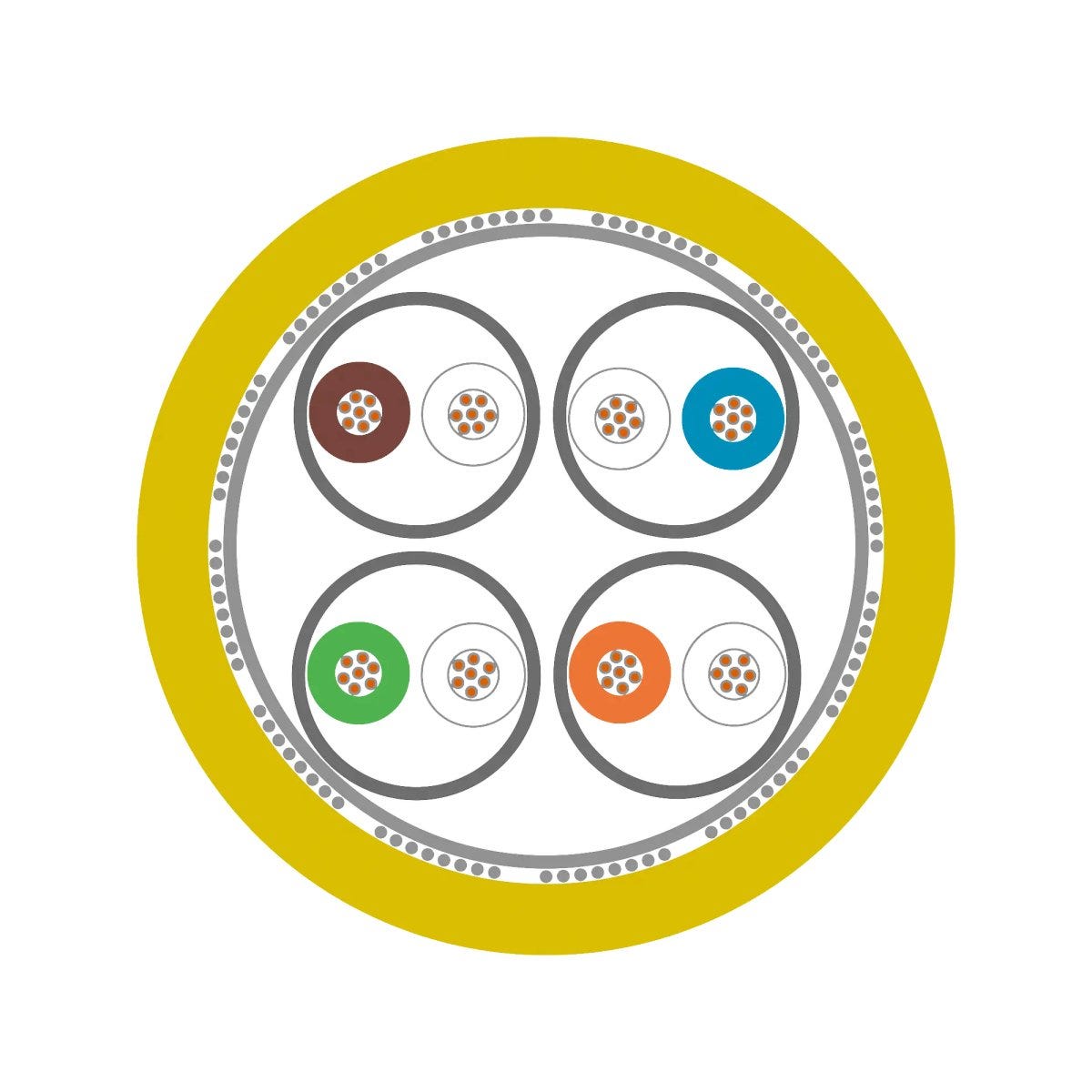

Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.3 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 8.1 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.22 mm² |
| Số hiệu/kích thước dây dẫn | 4X2X24/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 4 |
| Màu của lớp vỏ ngoài | màu vàng |
| Loại chống nhiễu từng cặp | Tấm nhựa cán nhôm |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | S/FTP |
| Có tính năng chống loài gặm nhấm | Không |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Số lõi | 8 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 24 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Có lớp giáp | Không |
| Màu RAL của vỏ bọc cáp | RAL 1003 |
| Số lượng dây đấu | 7 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Chống axit | Không |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại C |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 105 |
| Chịu được hóa chất | Không |
| Nhiệt độ lắp đặt tối thiểu | -30 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 81.0 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 105 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.6A |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 121.5 mm |
| Nhiệt độ lắp ráp tối đa | 105 |
| Bán kính uốn tối thiểu, khi cố định | 10 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 105 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | ISO 6722-1 5.22 |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 105 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Không |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Đúng vậy |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
