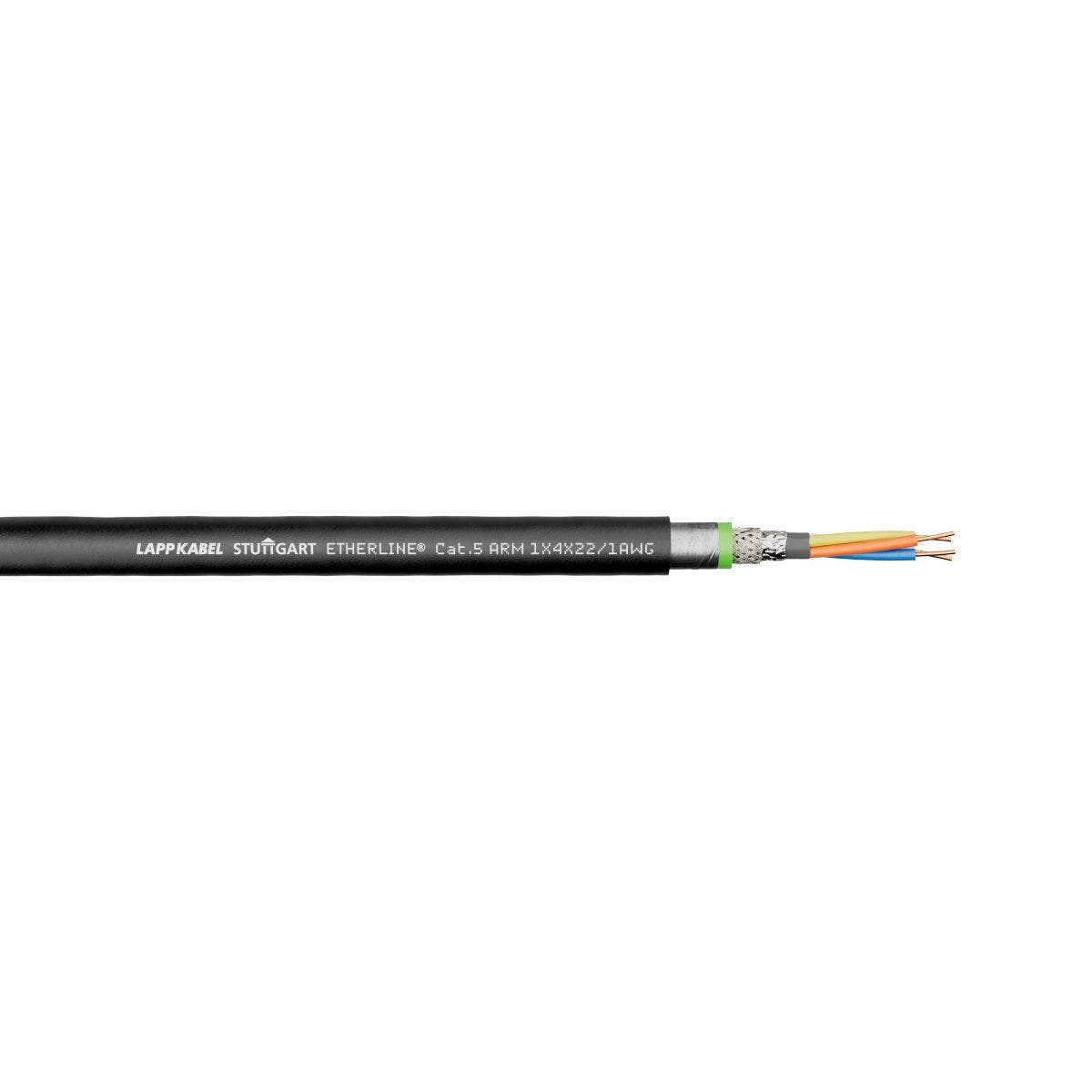

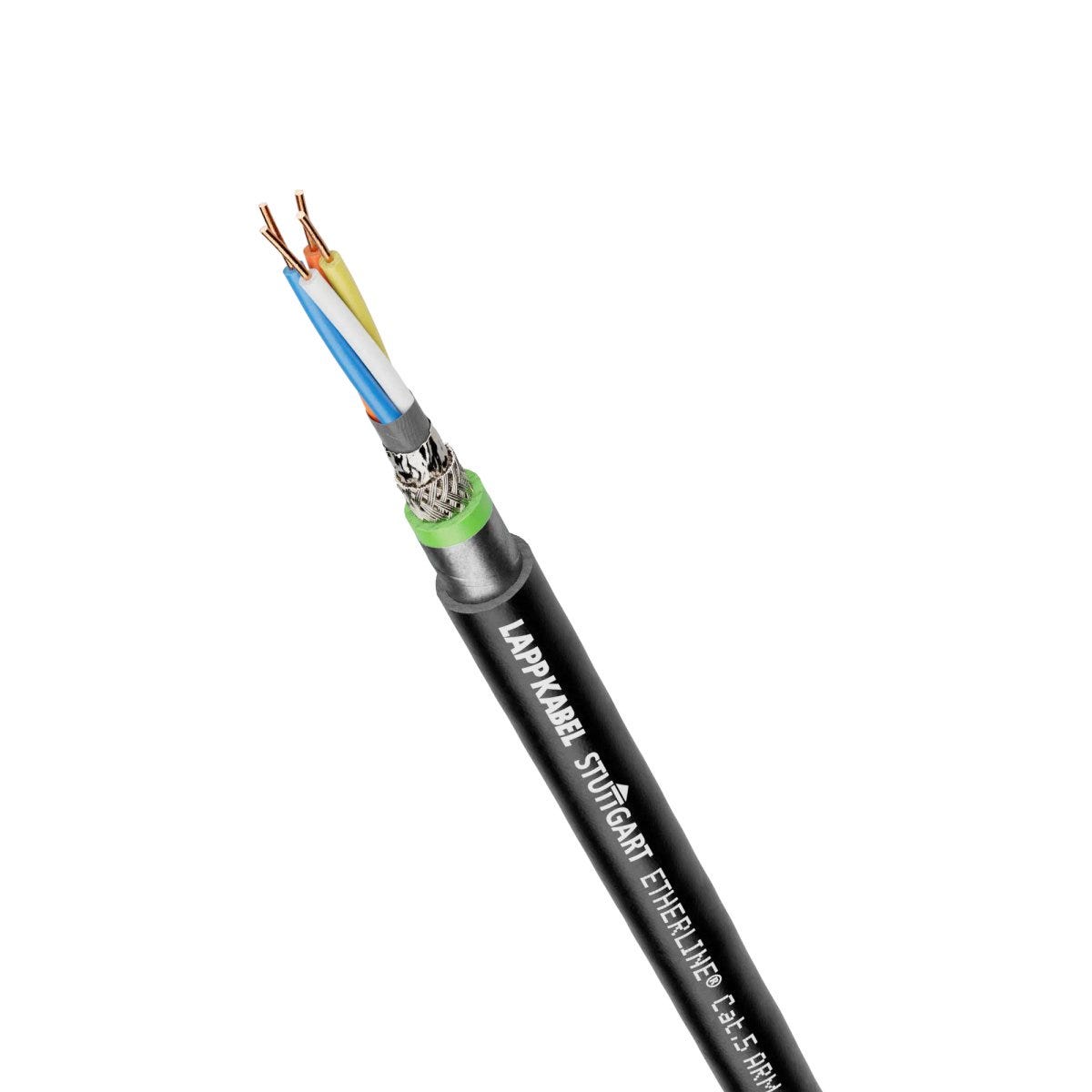

ETHERLINE® Cat.5 ARM
cáp Ethernet; Lắp đặt cố định; ETHERNET/IP, EtherCAT; Ứng dụng PROFINET®: Loại A; Cat.5e; SF/UTP; PE; màu đen
ETHERLINE® Cat.5 ARM
246.120₫
/
ETHERLINE® Cat.5 ARM
246.120₫
/
Còn hàng (8531)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
uv-resistant.
icon sturgeon signal
Certificate
CE marked
ETHERNET/IP
Lợi ích
Fast information exchange through Ethernet technology. , Mèo. Hiệu suất 5e lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Được trang bị lớp giáp băng thép 2 lớp để tăng cường khả năng chống loài gặm nhấm
The "Fast Connect" design, including inner sheath and cross separator, significantly reduces the cable assembly time, by eliminating the time-consuming removal of the pair shielding. It also provides undiminished shielding of the core pairs
Tăng cường khả năng chống nhiễu điện từ nhờ lớp chống nhiễu kép bao phủ toàn bộ, bao gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Thiết kế “Kết nối nhanh”, bao gồm vỏ bọc bên trong và vách ngăn chữ thập, giúp giảm đáng kể thời gian lắp ráp cụm cáp nhờ loại bỏ công đoạn tháo lớp chống nhiễu từng cặp vốn tốn nhiều thời gian. Nó cũng đảm bảo khả năng chống nhiễu không suy giảm cho các cặp lõi.
Đơn đăng ký
Dùng trong mạng PROFINET (loại C), lắp đặt cố định
Phù hợp để lắp đặt ngầm dưới lòng đất ngoài trời, không cần ống bảo vệ cáp.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, EtherCAT |
| Copper index | 30.400 kg/km |
| Copper index (lb) | 204.300 lb |
| Trọng lượng | 124 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 124 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện áp thử nghiệm lõi/lớp chắn | 2 |
| Điện áp thử nghiệm giữa các lõi | 2 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

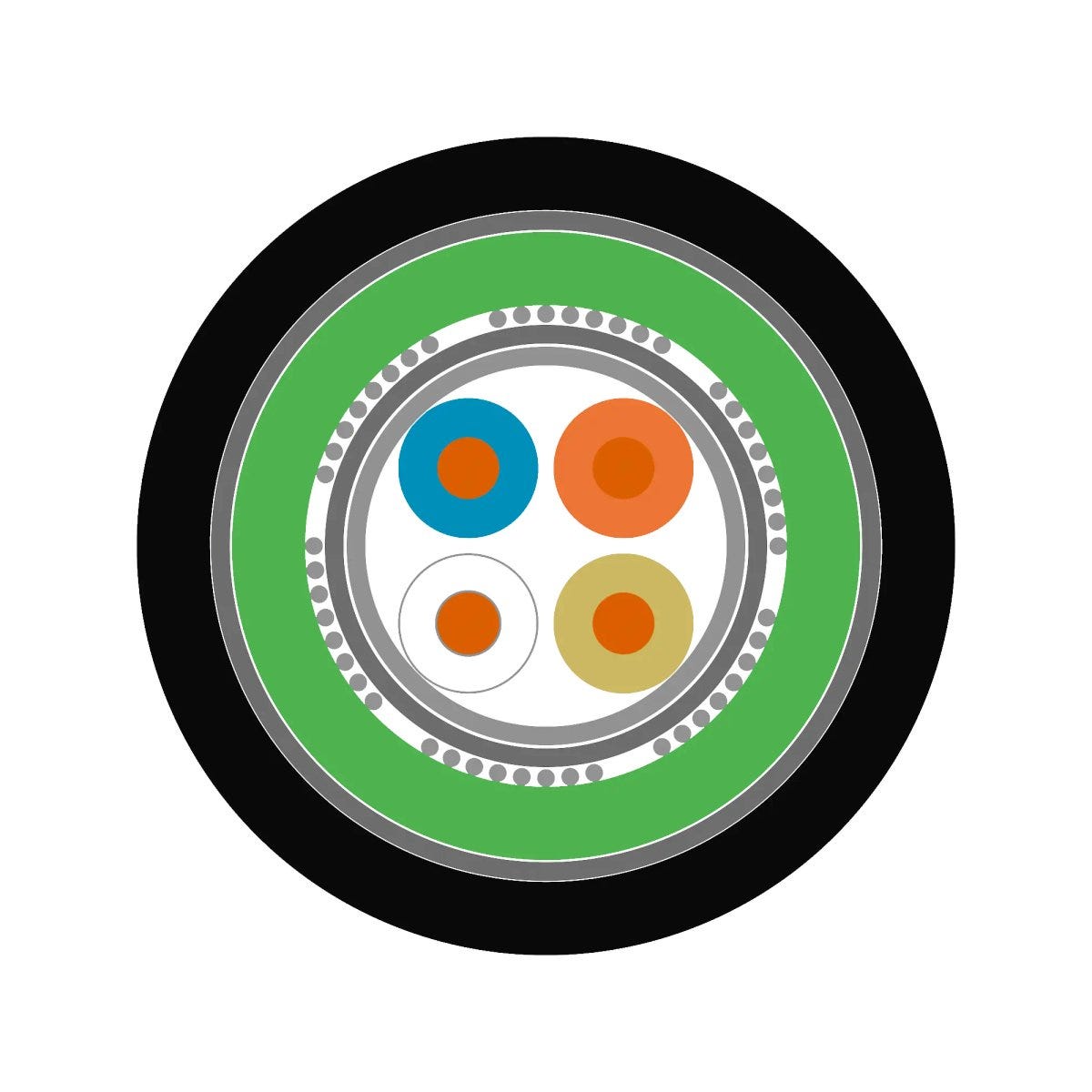

Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Đường kính ngoài danh nghĩa | 9.3 mm |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 8.8 |
| Số hiệu/kích thước dây dẫn | 1x4x22/1AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Quấn qua bó dây | Màng nhựa |
| Có lớp chống nhiễu | Đúng vậy |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.65 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| tên viết tắt của vật liệu nền của lớp vỏ trong | PVC |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Đúng vậy |
| Mã hóa màu dây dẫn | Mã màu PROFINET cho cáp bốn lõi xoắn sao |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyetylen |
| Vật liệu nền của vỏ ngoài | Polyetylen |
| Vật liệu nền của lớp vỏ bên trong | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PE |
| Có lớp giáp | Đúng vậy |
| Đường kính ngoài tối đa | 9.8 |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Số lượng dây đấu | 1 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PE |
Đặc điểm sản phẩm
| Chống cháy | Không |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -20 |
| Bề mặt vỏ bọc có độ bám dính thấp | Đúng vậy |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại A |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 70 |
| Nhiệt độ lắp đặt tối thiểu | -20 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 98.0 mm |
| Phù hợp để lắp đặt ngầm | trong rãnh cáp cáp, trong ống luồn bảo vệ cáp |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -20 °C đến 60 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 147.0 mm |
| Nhiệt độ lắp ráp tối đa | 60 |
| Bán kính uốn tối thiểu, khi cố định | 10 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống tia UV theo tiêu chuẩn | EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài) |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 60 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận bởi TÜV | Không |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® Cat.5e ARM
| Article number | Số hiệu/kích thước dây dẫn | Copper index calc export | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Trọng lượng |
|---|---|---|---|---|---|
| 2170496 | 1x4x22/1AWG | 9.3 | 124 kg/km |
