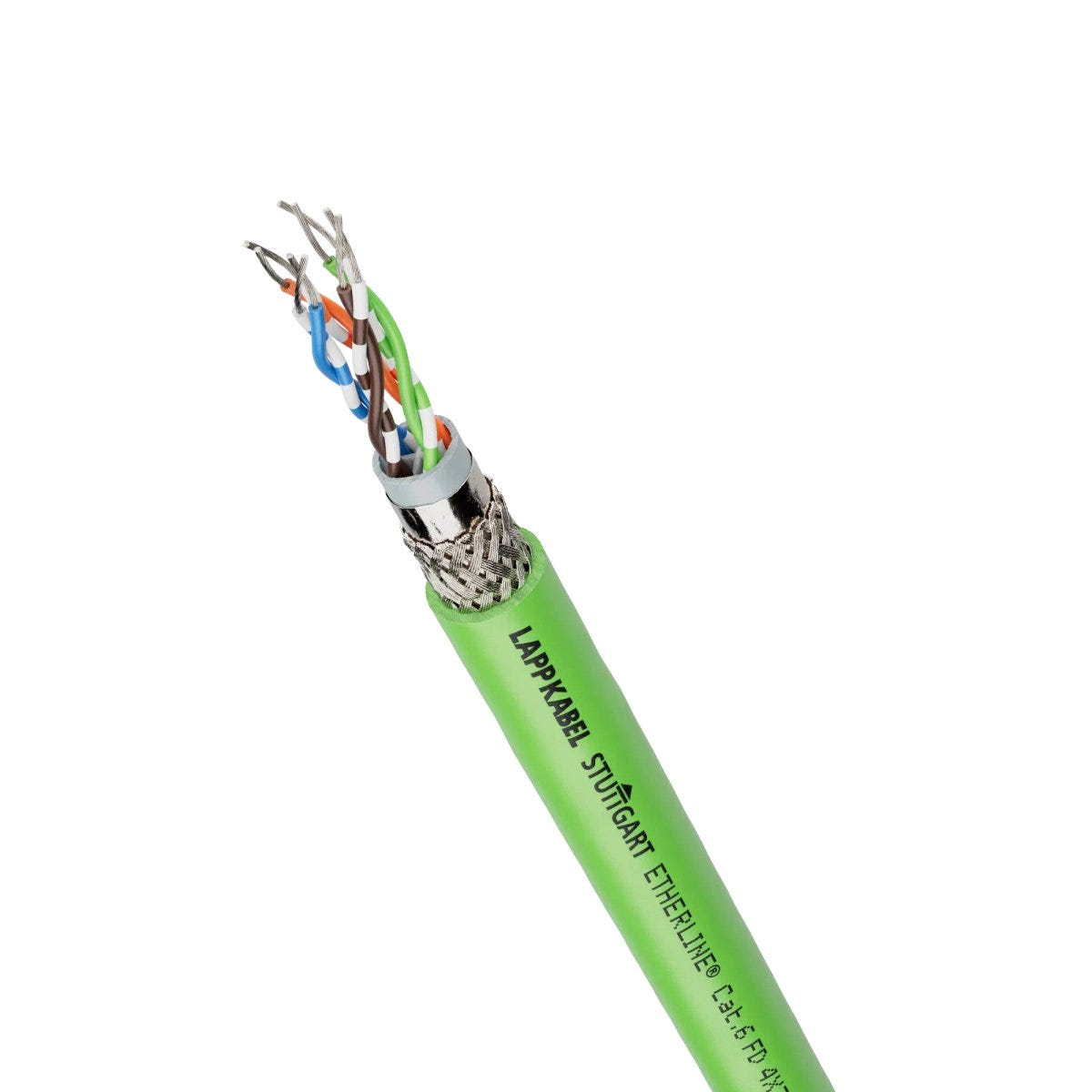

ETHERLINE® FD P CAT.6 4X2XAWG26
cáp Ethernet; Xích cáp, Linh hoạt; EtherCAT, ETHERNET/IP; Cat.6; SF/UTP; PUR; Không halogen; xanh lá cây
ETHERLINE® FD P CAT.6 4X2XAWG26
200.520₫
/
ETHERLINE® FD P CAT.6 4X2XAWG26
200.520₫
/
Còn hàng (142648)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
icon powerchain
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
Lợi ích
Fast information exchange through Ethernet technology. , Cat. 6 performance up to 1 Gbit/s

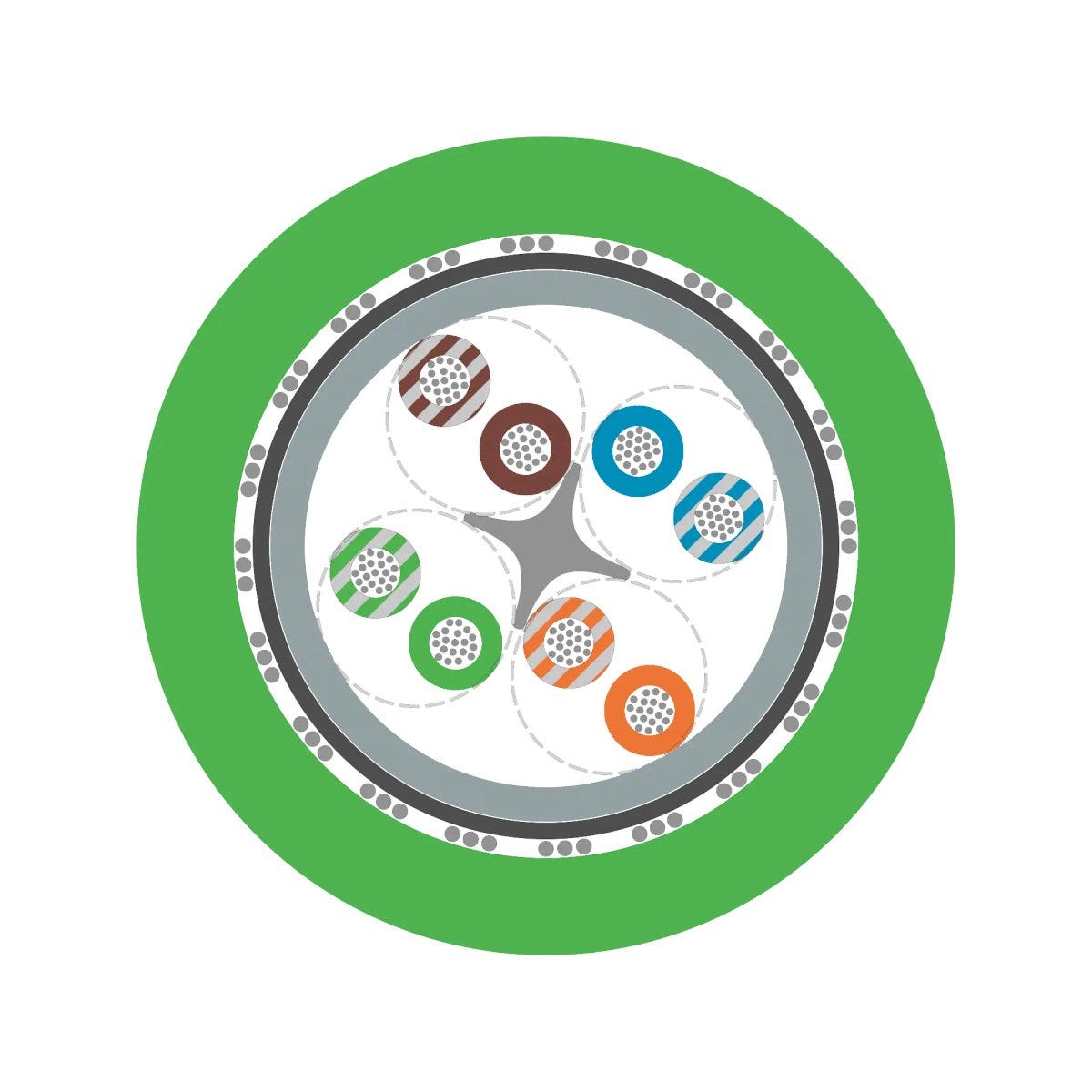

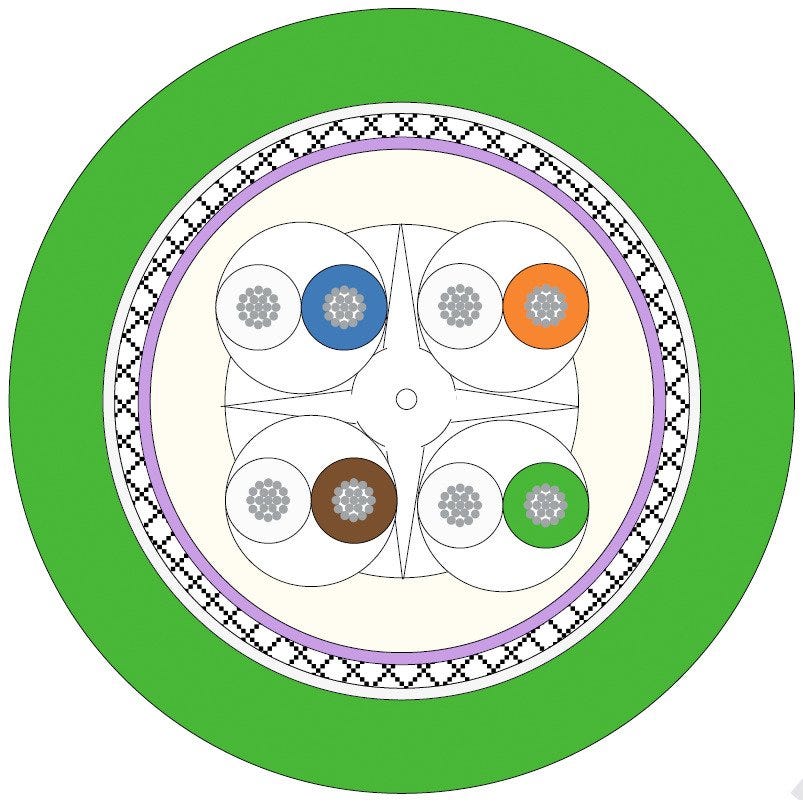

Highly flexible cable design with a cross separator to protect the core pairs for maximum mechanical stress
Durable, resistant product thanks to the outer sheath material that is resistant to abrasions, notches and cuts
Khả năng bảo vệ tối ưu chống nhiễu điện từ nhờ lớp chống nhiễu kép gồm lá cán nhôm và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
Successfully tested for over 4 million bending cycles in the cable chain
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 6 tốc độ truyền tải lên đến 1 Gbit/s
Thiết kế cáp có độ linh hoạt cao, được trang bị vách ngăn chữ thập để bảo vệ các cặp lõi, giúp chịu được ứng suất cơ học tối đa
Sản phẩm bền bỉ và chắc chắn nhờ vỏ ngoài làm từ vật liệu PUR có khả năng chống mài mòn, chống xước và chống cắt
Đã vượt qua thử nghiệm thành công với hơn 4 triệu chu kỳ uốn trong các chuỗi cáp
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
The cable design allows flexible, constantly flexing use in moving machine parts and cable chains
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Can be used in dry, damp and, especially, harsh and oily environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Thiết kế dây cáp cho phép sử dụng linh hoạt và di chuyển liên tục trong các bộ phận máy móc chuyển động cũng như trong các chuỗi xích cáp
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | EtherCAT, ETHERNET/IP |
| Copper index | 34.000 kg/km |
| Copper index (lb) | 213.000 lb |
| Trọng lượng | 63 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+), IEEE 802.3bt (4PPoE) |
| Điện trở vòng lặp ở 20°C | 280.0 |
| Các tốc độ truyền dữ liệu có thể đạt được | 1000 |
| Tốc độ truyền tín hiệu (danh định) | 0.68 |
| Điện áp thử nghiệm lõi/lớp chắn | 1.7 |
| Điện áp thử nghiệm giữa các lõi | 1.7 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC, 300 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 0.98 |
| Thiết kế đầu dẫn | 19 dây |
| Đường kính ngoài danh nghĩa | 7.8 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Đường kính ngoài tối thiểu | 7.5 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.15 mm² |
| Số hiệu/kích thước dây dẫn | 4x2x26/19AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 4 |
| Màu của lớp vỏ ngoài | xanh lá cây |
| Loại mắc cạn | Cặp xoắn |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 8 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 26 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyolefin |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Vật liệu nền của lớp vỏ bên trong | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PO |
| Đường kính ngoài tối đa | 8.1 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 19 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
| Yếu tố neo bổ sung | Vách ngăn chữ thập |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Cáp Kết nối nhanh (FC) | Đúng vậy |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 64.8 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | -30 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 32.4 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.6 |
| Nhiệt độ lắp ráp tối đa | 70 |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL VW-1, IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50363-10-2 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc) |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 8 lần đường kính ngoài |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Chứng nhận UL | UL CMX theo UL 444 (e-file number: E236660) |
| Được chứng nhận cUL | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CMX (75°C) theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ETHERLINE® Cat.6 FD
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Số lõi | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 2170488 | 4x2x26/19AWG | 8 | 7.8 | 63 kg/km |
