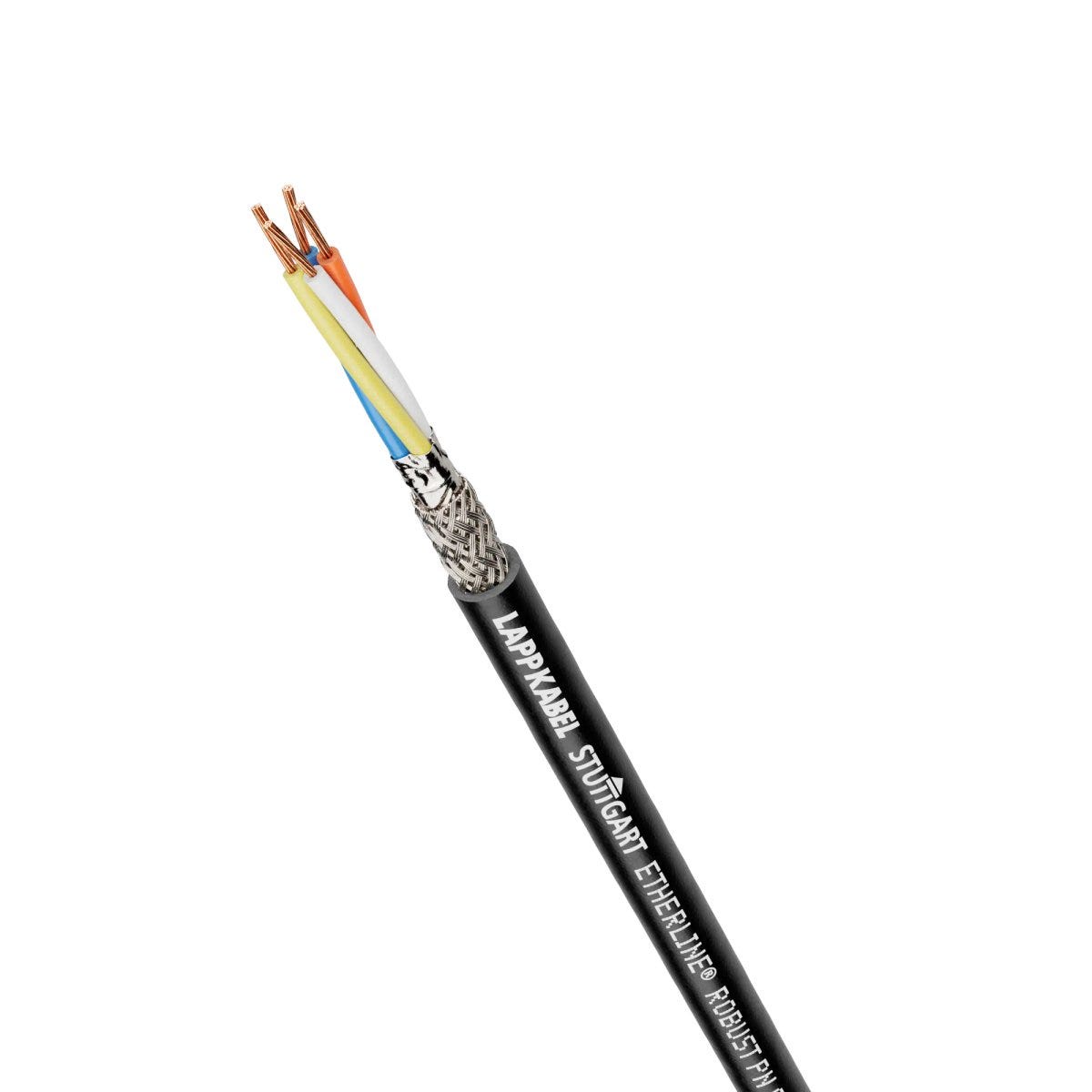

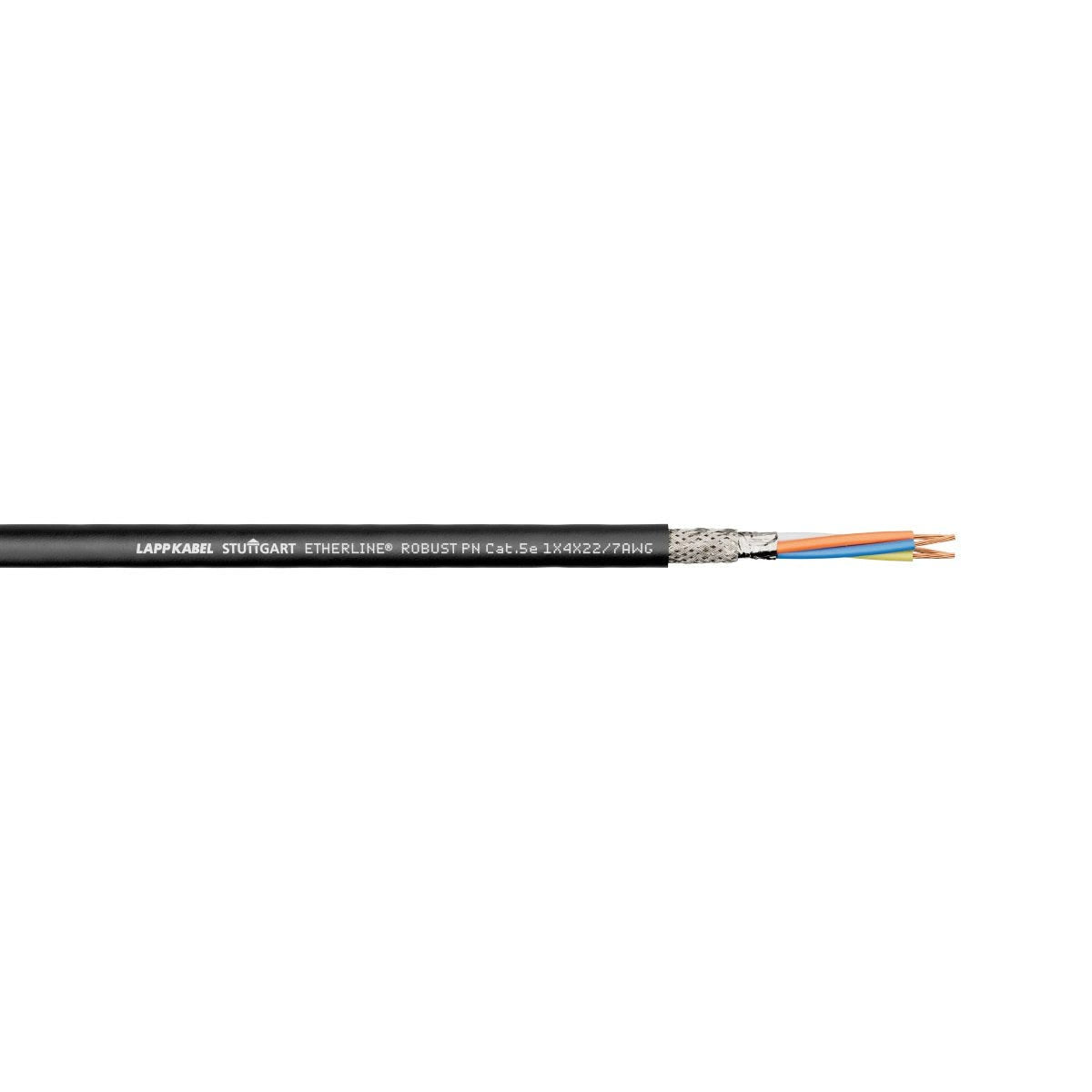

ETHERLINE® ROBUST PN Cat.5
cáp Ethernet; Linh hoạt; ETHERNET/IP, EtherCAT; Ứng dụng PROFINET®: Loại C; Cat.5e; SF/UTP; TPE; Không halogen; màu đen
ETHERLINE® ROBUST PN Cat.5
150.000₫
/
ETHERLINE® ROBUST PN Cat.5
150.000₫
/
Còn hàng (5014)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
halogen-free
chemical resistance
uv-resistant.
icon sturgeon signal
Product Carbon Footprint
Certificate
.svg "Ecolab"){kind=logo}
Ecolab
ETHERNET/IP
Lợi ích
Halogen free core insulation and sheath compound to meet special fire safety requirements
Low smoke density in the event of fire (according to DIN EN IEC 61034-2)
Excellent resistance to a wide range of chemical substances (e.g. ammonia compounds, biogases), as well as plant, animal or synthetic fats and oils (e.g. bio-oils and ester-based hydraulic oils)
Particularly suitable in conjunction with water-soluble cleaning agents and coolants
Resistant to hot water and steam when subjected to frequent steam jet cleaning
Đã được kiểm nghiệm về khả năng chịu được các chất khử trùng và chất tẩy rửa Ecolab®
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
For the transmission of analogue and digital signals in the frequency range up to 100 MHz (Cat. 5e) or up to 600 MHz (Cat. 7)
Hỗn hợp lớp cách điện lõi và vỏ bọc không halogen, đáp ứng các yêu cầu đặc biệt về an toàn phòng cháy chữa cháy
Mật độ khói thấp trong trường hợp xảy ra hỏa hoạn (theo tiêu chuẩn DIN EN IEC 61034-2)
Có khả năng chống chịu tuyệt vời đối với nhiều loại chất hóa học (ví dụ: các hợp chất amoniac, khí sinh học), cũng như các loại chất béo và dầu có nguồn gốc thực vật, động vật hoặc tổng hợp (ví dụ: dầu sinh học và dầu thủy lực gốc este)
Đặc biệt thích hợp khi sử dụng kết hợp với các chất tẩy rửa và chất làm mát hòa tan trong nước
Chịu được nước nóng và hơi nước khi thường xuyên được làm sạch bằng tia hơi nước
Để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz (Loại 5e) hoặc tối đa 600 MHz (Loại 7).
Đơn đăng ký
Can be used universally on machine interfaces for many applications in data and signal transmission
Các lĩnh vực ứng dụng điển hình bao gồm khu rửa xe, nhà máy xử lý nước thải, nhà máy ủ phân hữu cơ và các ứng dụng trong ngành thực phẩm
Các biến thể “PN” phù hợp để sử dụng linh hoạt trong mạng PROFINET (loại B)
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
For fixed installation and structured building cabling according to EN 50173 and ISO/IEC 11801
Thích hợp cho các ứng dụng sử dụng bức xạ UV-C (theo phương pháp thử nghiệm nội bộ của LAPP)
Suitable for outdoor use
Có thể sử dụng rộng rãi trên các giao diện máy móc cho nhiều ứng dụng trong lĩnh vực truyền dữ liệu và truyền tín hiệu
Biến thể “FLEX” với tiết diện dây dẫn được thu nhỏ phù hợp cho các ứng dụng có không gian hạn chế
Dành cho nối cáp công trình kết cấu theo tiêu chuẩn EN 50173 và ISO/IEC 11801
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, EtherCAT |
| Copper index | 30.400 kg/km |
| Copper index (lb) | 0.010 lb |
| Trọng lượng | 50 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 118.0 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.64 |
| Điện áp thử nghiệm lõi/lớp chắn | 1 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 1.5 |
| Thiết kế đầu dẫn | 7 dây |
| Đường kính ngoài danh nghĩa | 6.5 mm |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 6.2 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.34 mm² |
| Số hiệu/kích thước dây dẫn | 1x4x22/7AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | màu đen |

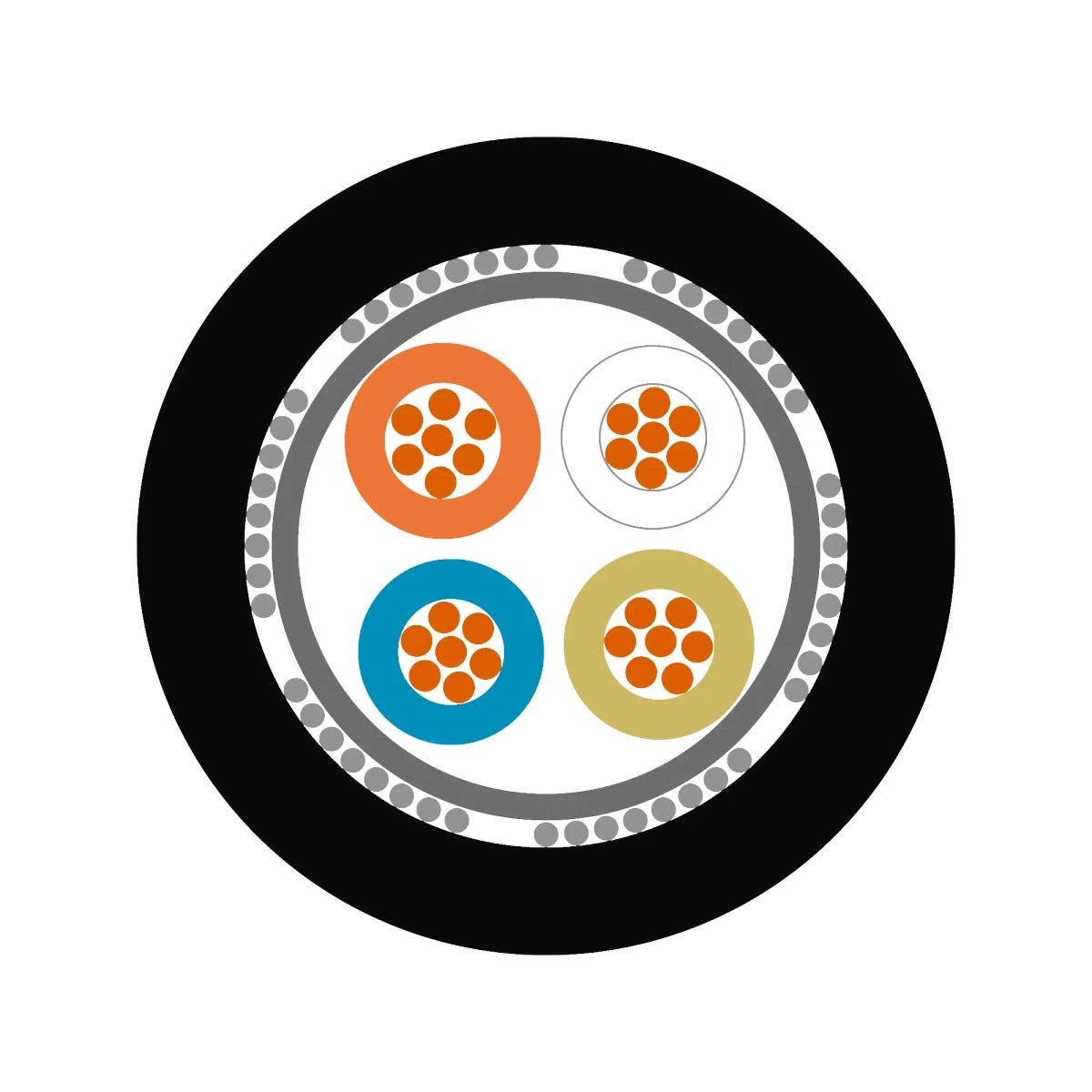

| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Không |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 22 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyolefin |
| Vật liệu nền của vỏ ngoài | Chất đàn hồi nhiệt dẻo |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PO |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 6.8 |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Số lượng dây đấu | 7 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | TPE |
Đặc điểm sản phẩm
| Chống cháy | Không |
| Không halogen theo | IEC 60754-1 |
| Dùng cho việc uốn cong vĩnh viễn | Không |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -40 |
| Độ ăn mòn của khí đốt theo | EN 50267-2-2, IEC 60754-2 |
| Cáp Kết nối nhanh (FC) | Không |
| Ứng dụng PROFINET® | Loại C |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -50 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chịu được hóa chất | Đúng vậy |
| Chống ozone | Đúng vậy |
| Nhiệt độ lắp đặt tối thiểu | -40 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 54.4 mm |
| Chống chịu thời tiết theo tiêu chuẩn | ISO 4892-2 |
| Lĩnh vực ứng dụng | Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Mật độ khói thấp theo | IEC 61034-2 |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.5e |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 68.0 mm |
| Nhiệt độ lắp ráp tối đa | 80 |
| Chống chịu thời tiết | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 8 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 10 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -50 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Chống tia UV theo tiêu chuẩn | VDE 0276-605 |
| Chống tia UVC | Đúng vậy |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Không |
| Được chứng nhận bởi Ecolab | Đúng vậy |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Không |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- PROFINET® là nhãn hiệu đã đăng ký của PNO (Tổ chức người dùng PROFIBUS).
Danh sách họ sản phẩm
All articles from ETHERLINE® ROBUST
| Article number | Số hiệu/kích thước dây dẫn | Loại cáp Ethernet | Conductor cross-section (mm2) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|
| 2170451 | 1x4x22/7AWG | Cat.5e | 0.34 | 6.5 | 50 kg/km | ||
| 2170452 | 4x2x23/7AWG | Cat.7 | 0.25 | 8.7 | 75 kg/km | ||
| 2170453 | 4x2x26/7AWG | Cat.7 | 0.14 | 6.2 | 36 kg/km |
