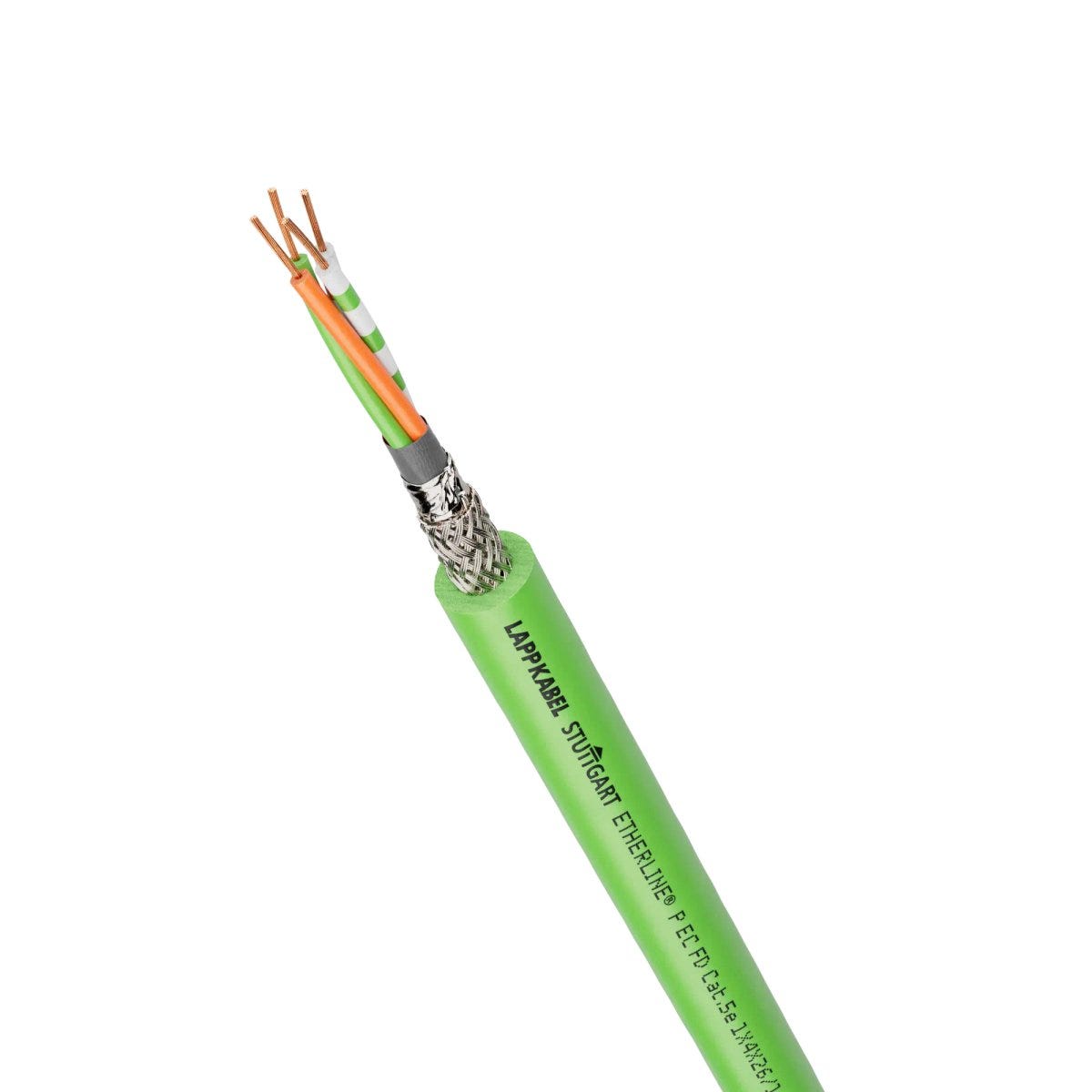

ETHERLINE® P EC FD Cat.5e
cáp Ethernet; Xích cáp, Linh hoạt; EtherCAT, ETHERNET/IP; Cat.5e; SF/UTP; PUR; Không halogen; xanh lá cây
ETHERLINE® P EC FD Cat.5e
116.040₫
/
ETHERLINE® P EC FD Cat.5e
116.040₫
/
Còn hàng (513)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
icon powerchain
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
Lợi ích
Fast information exchange through Ethernet technology. , Sản phẩm có độ bền cao nhờ vật liệu vỏ ngoài có khả năng chống mài mòn, chống trầy xước và chống cắt
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. Hiệu suất 5e lên đến 100 Mbit/s
Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Cable design enables highly flexible, constantly flexing use in moving machine parts and cable chains
Especially for environments where electromagnetic compatibility (EMC) is required
Phù hợp với tất cả các mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Suitable for patch cable assembly up to 60 m cable length
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Flexible use up to -30°C possible
Thiết kế dây cáp cho phép sử dụng với độ linh hoạt cao và chuyển động liên tục trong các bộ phận máy móc chuyển động cũng như trong các chuỗi xích cáp
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC)
Thích hợp để lắp ráp cụm cáp với chiều dài cáp tối đa là 60 m
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -30°C.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | EtherCAT, ETHERNET/IP |
| Copper index | 20.000 kg/km |
| Copper index (lb) | 134.400 lb |
| Trọng lượng | 36 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 280.0 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện áp thử nghiệm lõi/lớp chắn | 1.5 |
| Điện áp thử nghiệm giữa các lõi | 1.5 |
| Điện áp định mức giữa các lõi | 300 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL, 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính lõi tối thiểu | 0.95 |
| Đường kính danh nghĩa của lõi | 1.03 |
| Thiết kế đầu dẫn | 19 dây |
| Đường kính ngoài danh nghĩa | 4.8 mm |
| Đường kính lõi tối đa | 1.1 |
| Vật liệu dẫn điện | Đồng trần |
| Đường kính ngoài tối thiểu | 4.5 |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.14 mm² |
| Số hiệu/kích thước dây dẫn | 1x4x26/19AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | xanh lá cây |

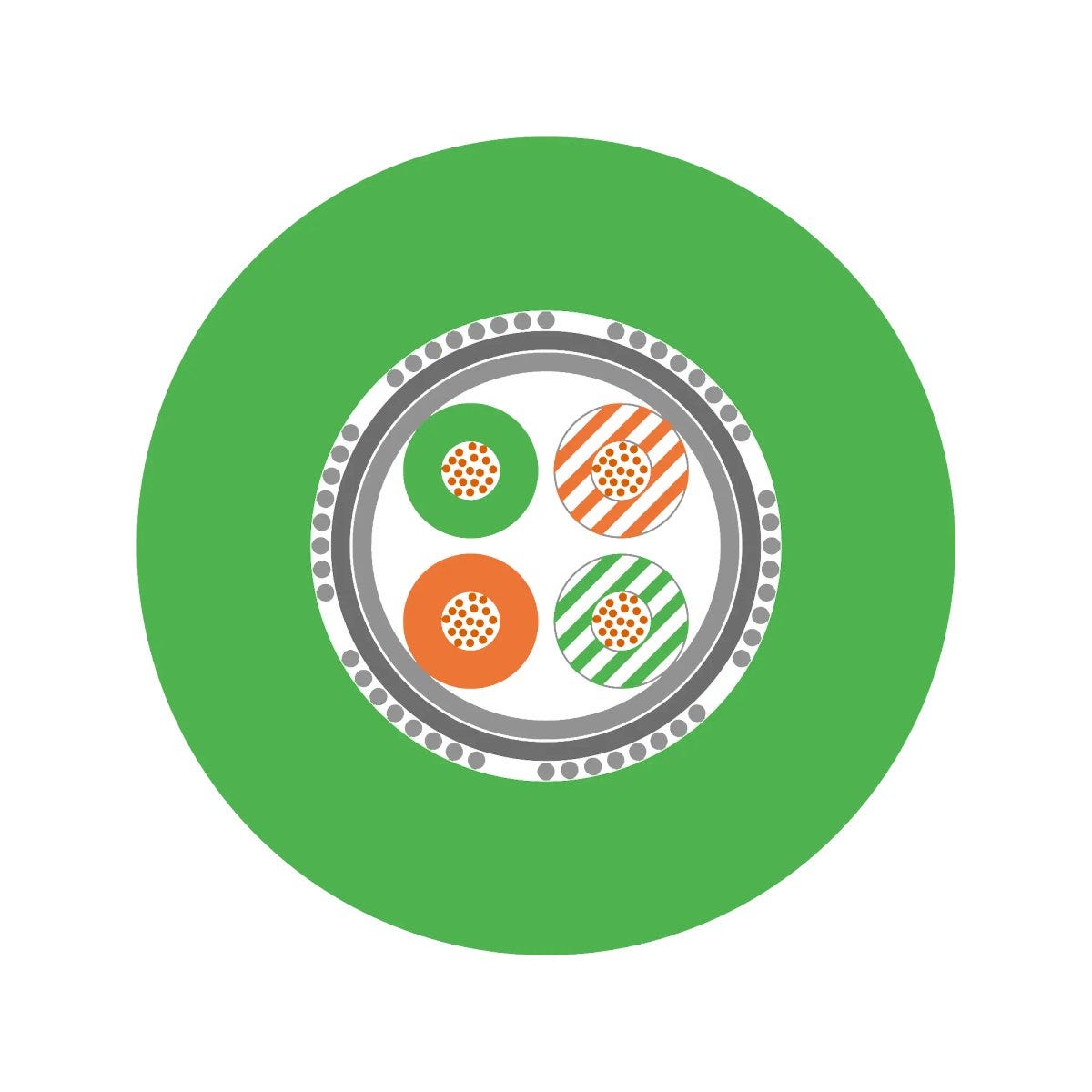

| Loại mắc cạn | Cáp bốn lõi xoắn sao |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 26 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Đường kính ngoài tối đa | 5.1 |
| Màu RAL của vỏ bọc cáp | RAL 6018 |
| Số lượng dây đấu | 19 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
| Yếu tố neo bổ sung | Dây giả trung tâm |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Cáp Kết nối nhanh (FC) | Không |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 81.6 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | -40 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 20.4 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 50 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Loại cáp Ethernet | Cat.5e |
| Nhiệt độ lắp ráp tối đa | 80 |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL VW-1, IEC 60332-1-2 |
| Khả năng chống dầu theo | DIN EN 60811-2-1 |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 16 × đường kính ngoài |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 50 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận cUL | Đúng vậy |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | cUL CMX (75°C) theo CSA C22.2 No. 214 (e-file number: E236660) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ETHERLINE® EC FD Cat.5e
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Số lõi | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 2170433 | 1x4x26/19AWG | 4 | 4.8 | 36 kg/km |
