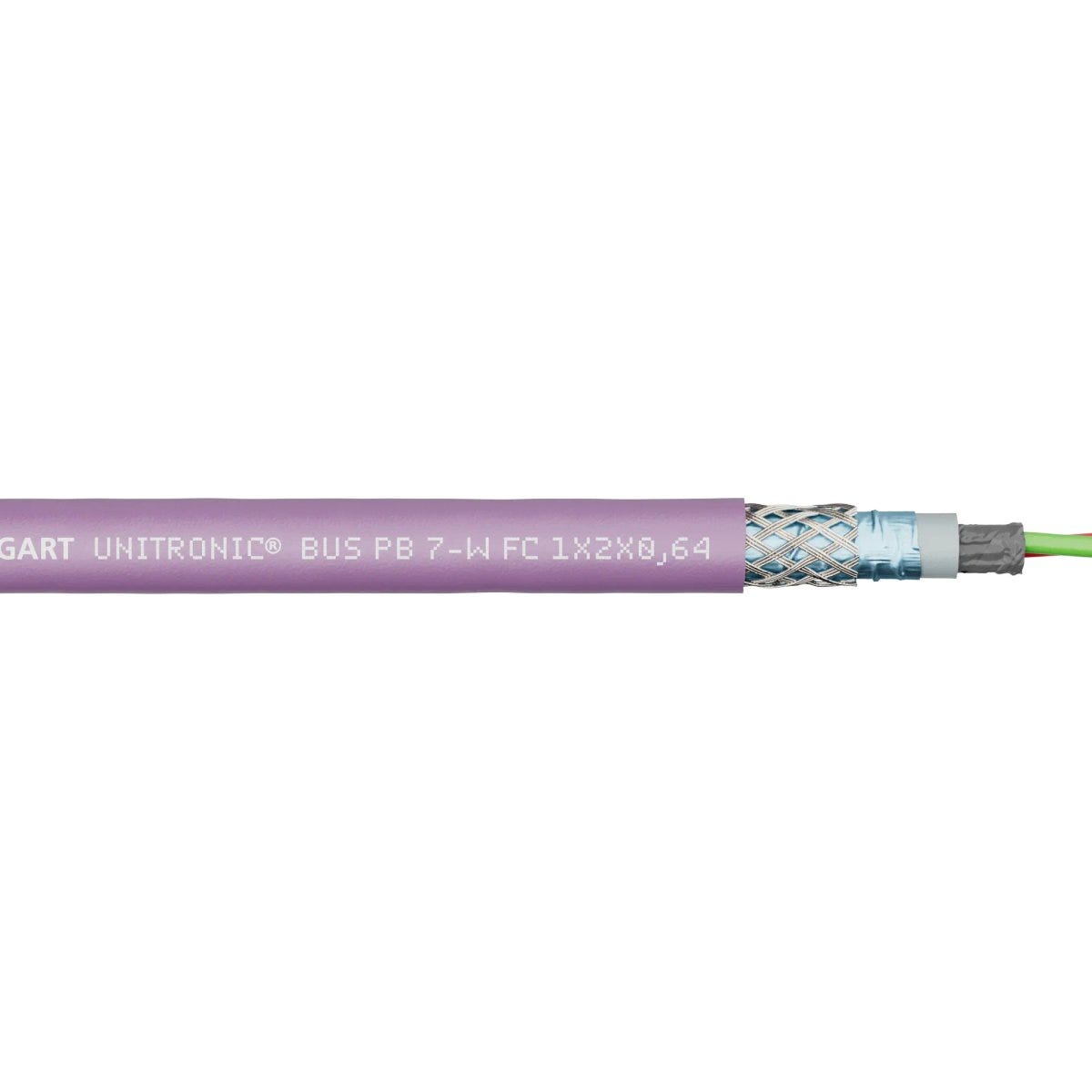

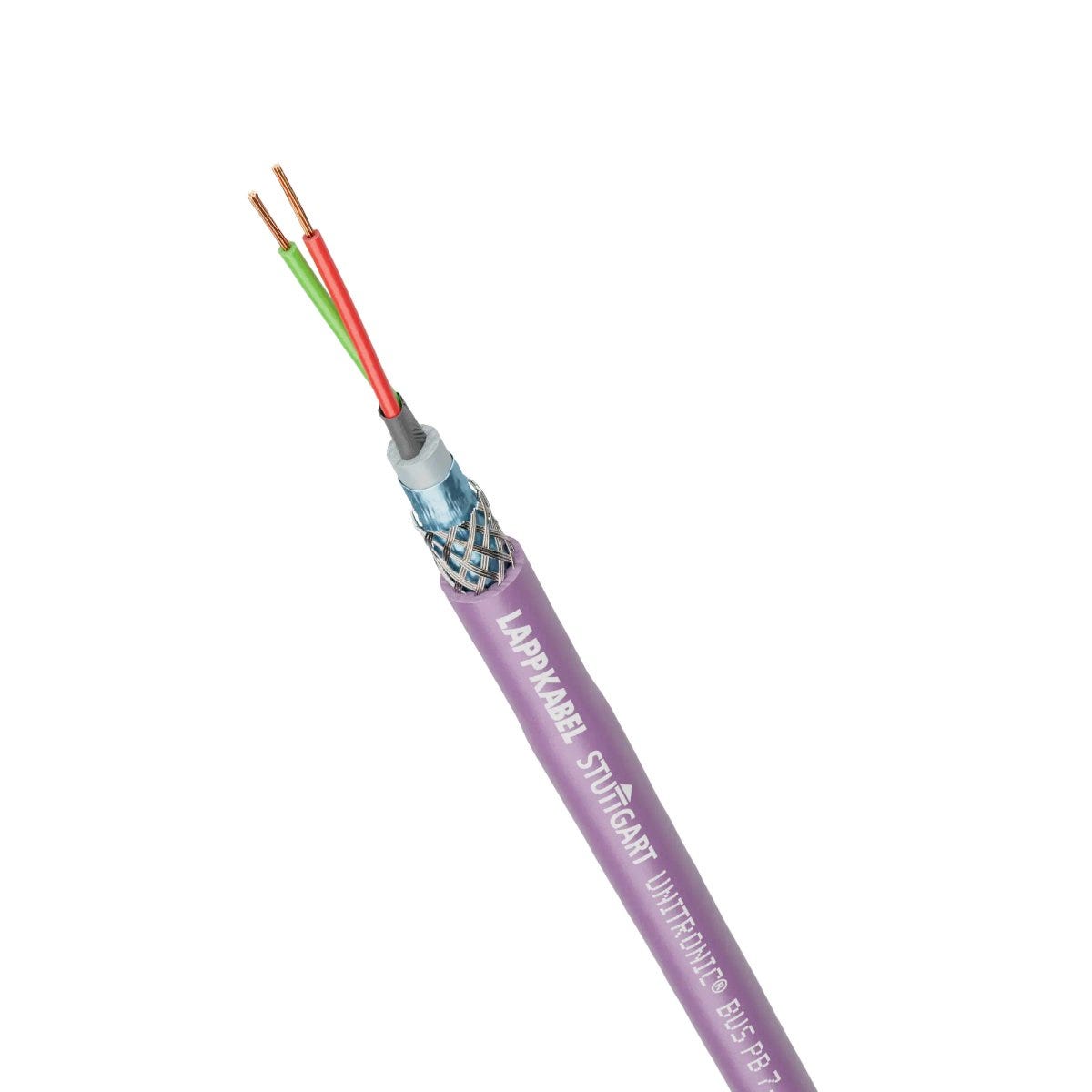

UNITRONIC® BUS PB FD P FC 1X2X0,64
Cáp bus; PROFIBUS DP; Xích cáp; Trở kháng xung danh định khi dòng điện tăng đột biến: 150; PUR; màu tím; Được chứng nhận cUL
UNITRONIC® BUS PB FD P FC 1X2X0,64
168.000₫
/
UNITRONIC® BUS PB FD P FC 1X2X0,64
168.000₫
/
Còn hàng (12210)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
oil resistant
icon powerchain
icon sturgeon signal
Certificate
UR recognised US, cUR recognised US
cUL listed US, UL listed US
PROFIBUS DP, PROFIBUS PA
Lợi ích
Cables can be used for PROFIBUS-DP as well as PROFIBUS-FMS and FIP, Fast Connect (FC) cable design
Đơn đăng ký
PROFIBUS DP (in accordance with DIN 19245 and EN 50170, e.g. for SIEMENS SIMATIC® NET, also suitable for FIP - Factory Instrumentation Protocol)
For highly flexible applications (power chains, moving machine parts)
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | UNITRONIC® |
| Loại sản phẩm | Cáp bus |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | PROFIBUS DP |
| Copper index | 26.000 kg/km |
| Copper index (lb) | 174.700 lb |
| Trọng lượng | 79 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 250 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 150 |
| Điện áp thử nghiệm | 3.6 kV |

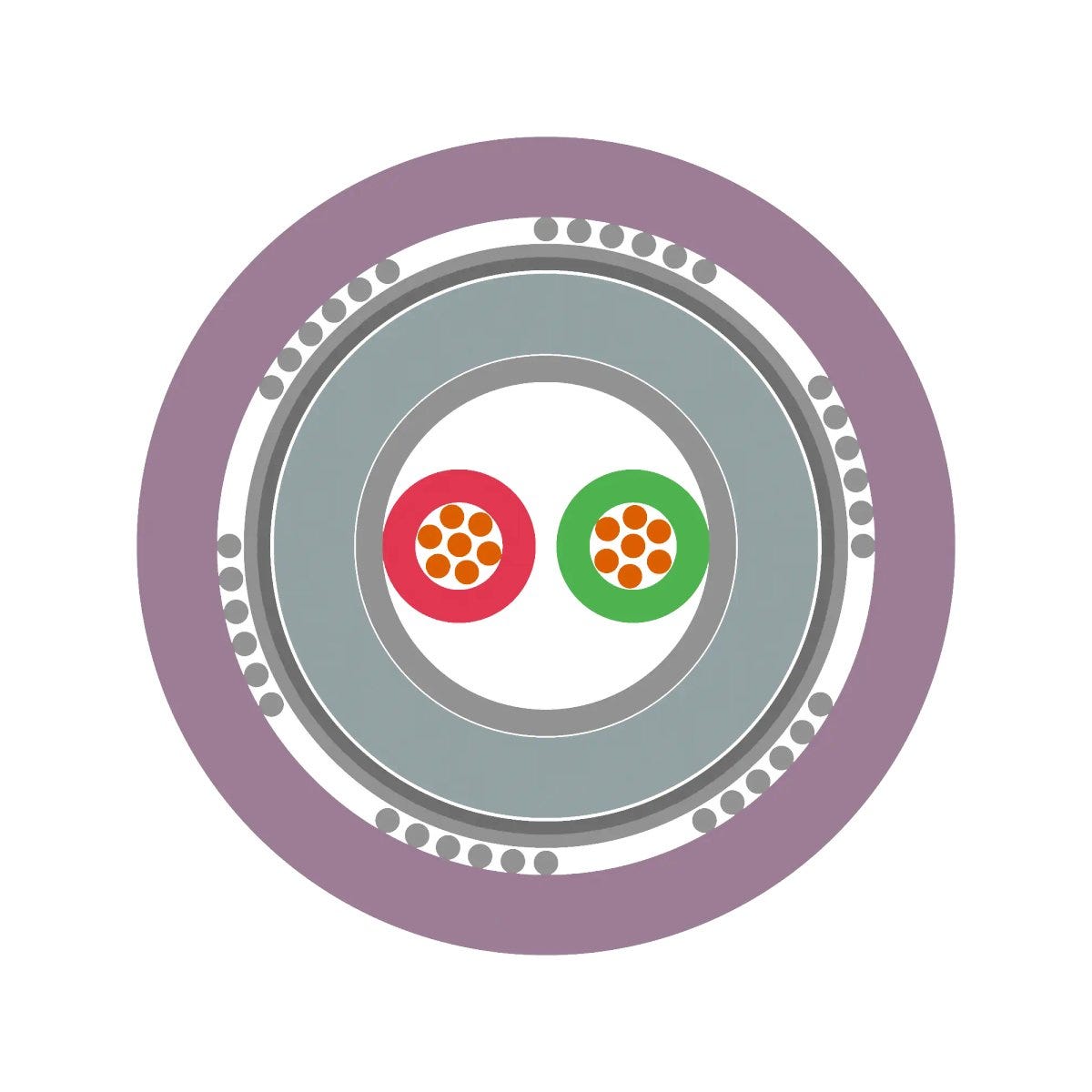

Thiết kế sản phẩm
| Đường kính danh nghĩa của lõi | 2.55 |
| Thiết kế đầu dẫn | dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 8 mm |
| Vật liệu dẫn điện | Đồng trần |
| Số hiệu/kích thước dây dẫn | 1X2X0.64 |
| Màu của lớp vỏ trong | tự nhiên |
| Có lõi gia cố | Không |
| Quấn qua bó dây | Giấy bạc |
| Có lớp chống nhiễu | Đúng vậy |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.64 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 1 |
| tên viết tắt của vật liệu nền của lớp vỏ trong | PVC |
| Gói theo cặp | Màng nhựa |
| Màu của lớp vỏ ngoài | màu tím |
| Loại mắc cạn | Cặp xoắn |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Quấn bên ngoài lớp sàng lọc | Lớp bọc bằng vải không dệt |
| Số lõi | 2 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Vật liệu nền của lớp vỏ bên trong | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Màu RAL của vỏ bọc cáp | RAL 4001 |
| Số lượng dây đấu | 19 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Cáp Kết nối nhanh (FC) | Đúng vậy |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Không |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Xích cáp |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 120.0 mm |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | UL VW-1 |
| Khả năng chống dầu theo | UL 13, khoản 40 (60°) |
| Có thể cuộn lại | Không |
| Đối với tải xoắn | Không |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Chứng nhận UL | UL CMX theo UL 444 |
| Được chứng nhận cUL | Đúng vậy |
| Được UL chứng nhận | Đúng vậy |
| Chứng nhận cUR | theo CSA C22.2 No. 214 (e-file number: E236660) |
| Dấu CE | Không |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- SIMATIC® là nhãn hiệu đã đăng ký của SIEMENS AG. FIP là nhãn hiệu đã đăng ký của World FIP.
Danh sách họ sản phẩm
All articles from UNITRONIC® BUS PB FD P FC
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|
| 2170322 | 1X2X0.64 | 8 | 79 kg/km |
