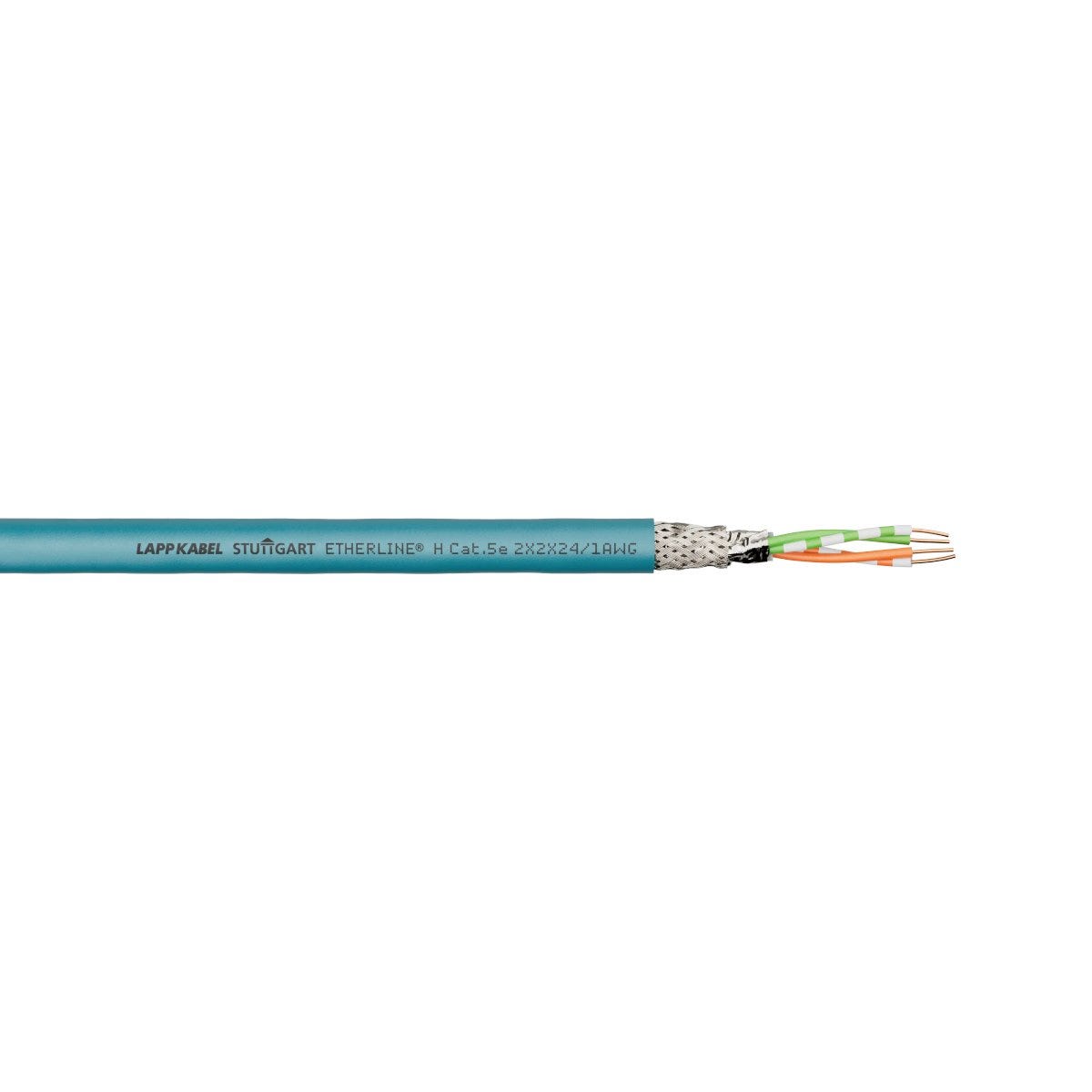

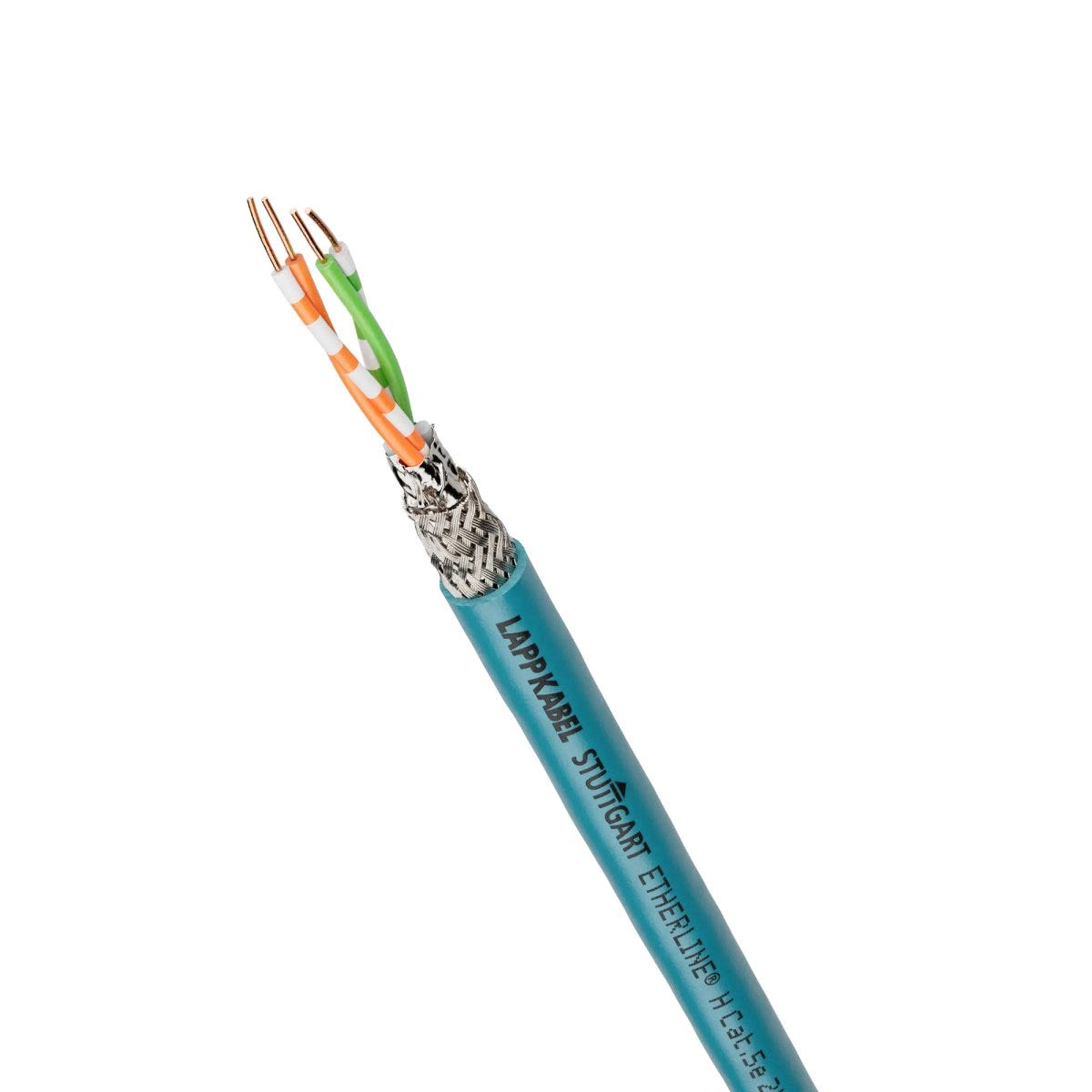

ETHERLINE® H CAT. 5e 2x2x24/1AWG
cáp Ethernet; Lắp đặt cố định; ETHERNET/IP, EtherCAT, Ethernet; Cat.5e; SF/UTP; Không halogen; màu xanh nước biển
ETHERLINE® H CAT. 5e 2x2x24/1AWG
73.800₫
/
ETHERLINE® H CAT. 5e 2x2x24/1AWG
73.800₫
/
Còn hàng (24845)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
icon sturgeon signal
Product Carbon Footprint
Certificate
ETHERNET/IP
Lợi ích
Fast information exchange through Ethernet technology. , Hiệu suất cáp Cat.5e đạt tối đa 100 Mbit/s với cấu hình 2 cặp và tối đa 1000 Mbit/s với cấu hình 4 cặp
Có sẵn với lớp vỏ ngoài bằng PUR chống mài mòn hoặc lớp vỏ ngoài LSZH không halogen

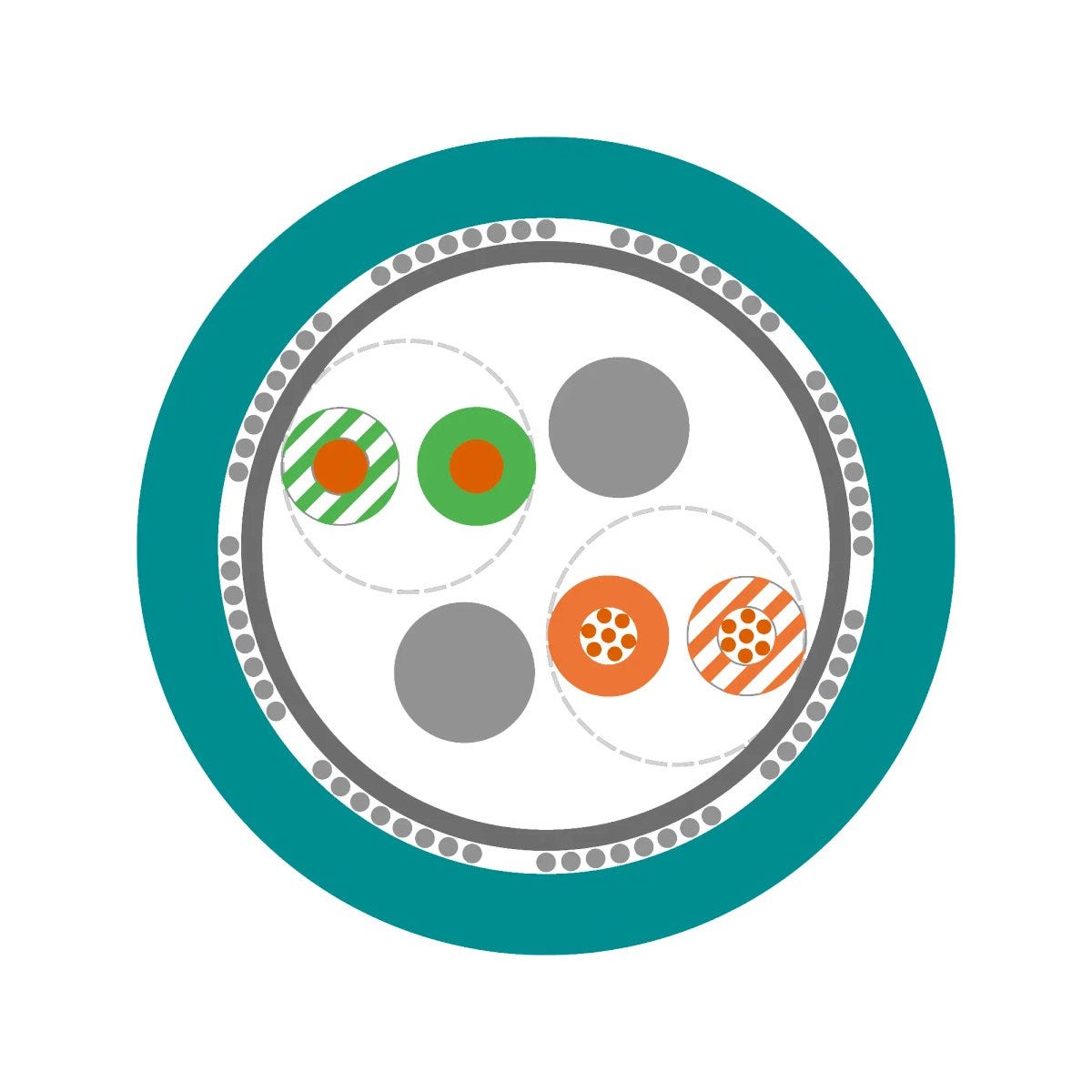

Khả năng bảo vệ tối ưu chống nhiễu điện từ nhờ lớp chống nhiễu kép gồm lá cán nhôm và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
Chứng nhận UL theo các thông số kỹ thuật (tùy thuộc vào từng sản phẩm) cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Dùng để truyền tín hiệu tương tự và kỹ thuật số trong dải tần số lên đến 100 MHz.
Đơn đăng ký
For fixed installation and structured building cabling according to EN 50173 and ISO/IEC 11801
Especially for environments where electromagnetic compatibility (EMC) is required
Phù hợp với mọi mạng LAN và các ứng dụng Ethernet có tốc độ lên đến 100Base-T hoặc 1000Base-T
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Có khả năng chống chịu rất cao đối với axit, kiềm và dầu mỡ
Dành cho nối cáp công trình kết cấu theo tiêu chuẩn EN 50173 và ISO/IEC 11801
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC).
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ETHERLINE® |
| Loại sản phẩm | cáp Ethernet |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | ETHERNET/IP, EtherCAT, Ethernet |
| Copper index | 22.000 kg/km |
| Copper index (lb) | 147.800 lb |
| Trọng lượng | 45 kg/km |
Đặc tính điện
| Điện áp vận hành tối đa (không dùng để truyền tải điện) | 125 |
| Trở kháng xung danh định khi dòng điện tăng đột biến | 100 |
| Phân loại theo mức độ cách ly theo tiêu chuẩn EN 50174-2 | D |
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Hỗ trợ công nghệ PoE | IEEE 802.3af (PoE), IEEE 802.3at (PoE+) |
| Điện trở vòng lặp ở 20°C | 192.0 |
| Các tốc độ truyền dữ liệu có thể đạt được | 100 |
| Tốc độ truyền tín hiệu (danh định) | 0.67 |
| Điện áp thử nghiệm lõi/lớp chắn | 0.5 |
| Điện áp thử nghiệm giữa các lõi | 1 |
| Điện áp định mức giữa các lõi | 50 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
Thiết kế sản phẩm
| Đường kính lõi tối thiểu | 0.9 |
| Đường kính danh nghĩa của lõi | 0.95 |
| Thiết kế đầu dẫn | dây dẫn rắn |
| Đường kính ngoài danh nghĩa | 5.6 mm |
| Đường kính lõi tối đa | 1.05 |
| Vật liệu dẫn điện | Đồng trần |
| Có lớp vỏ bên trong | Không |
| Đường kính ngoài tối thiểu | 5.3 |
| Số hiệu/kích thước dây dẫn | 2X2X24/1AWG |
| Mức độ bao phủ quang học của lớp che chắn dạng bó dây, lớp che chắn tổng thể | 85 |
| Có lớp chống nhiễu | Đúng vậy |
| Đường kính danh nghĩa của dây dẫn (mm) | 0.51 |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 2 |
| Màu của lớp vỏ ngoài | màu xanh nước biển |
| Loại mắc cạn | Cặp xoắn |
| Tiết diện dây dẫn chính | AWG |
| Lớp chống nhiễu, viết tắt | SF/UTP |
| Có tính năng chống loài gặm nhấm | Không |
| Loại sàng lọc tổng quát | Tấm nhựa cán nhôm, Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 24 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Xốp polyethylene |
| Vật liệu nền của vỏ ngoài | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | Foam-Skin PE |
| Có lớp giáp | Không |
| Đường kính ngoài tối đa | 5.9 |
| Màu RAL của vỏ bọc cáp | RAL 5021 |
| Số lượng dây đấu | 1 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-2 |
| Cáp Kết nối nhanh (FC) | Không |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -5 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Nhiệt độ lắp đặt tối thiểu | -5 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 44.3 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chống dầu | Không |
| Loại cáp Ethernet | Cat.5e |
| Nhiệt độ lắp ráp tối đa | 50 |
| Bán kính uốn tối thiểu, khi cố định | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể cuộn lại | Không |
| Không halogen | Đúng vậy |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Đúng vậy |
| Được UL chứng nhận | Không |
| Dấu CE | Không |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ETHERLINE® Cat.5e
| Article number | Số hiệu/kích thước dây dẫn | Imp outer dia cable sheath nom | Copper index calc export | Đường kính ngoài danh nghĩa | Trọng lượng |
|---|---|---|---|---|---|
| 2170280 | 2X2X24/1AWG | 5.6 | 45 kg/km | ||
| 2170281 | 2X2X24/1AWG | 5.8 | 45 kg/km | ||
| 2170296 | 4X2X24/1AWG | 6.3 | 54 kg/km | ||
| 2170297 | 4X2X24/1AWG | 6.3 | 62 kg/km | ||
| 2170298 | 4X2X24/1AWG | 8.1 | 80 kg/km |
