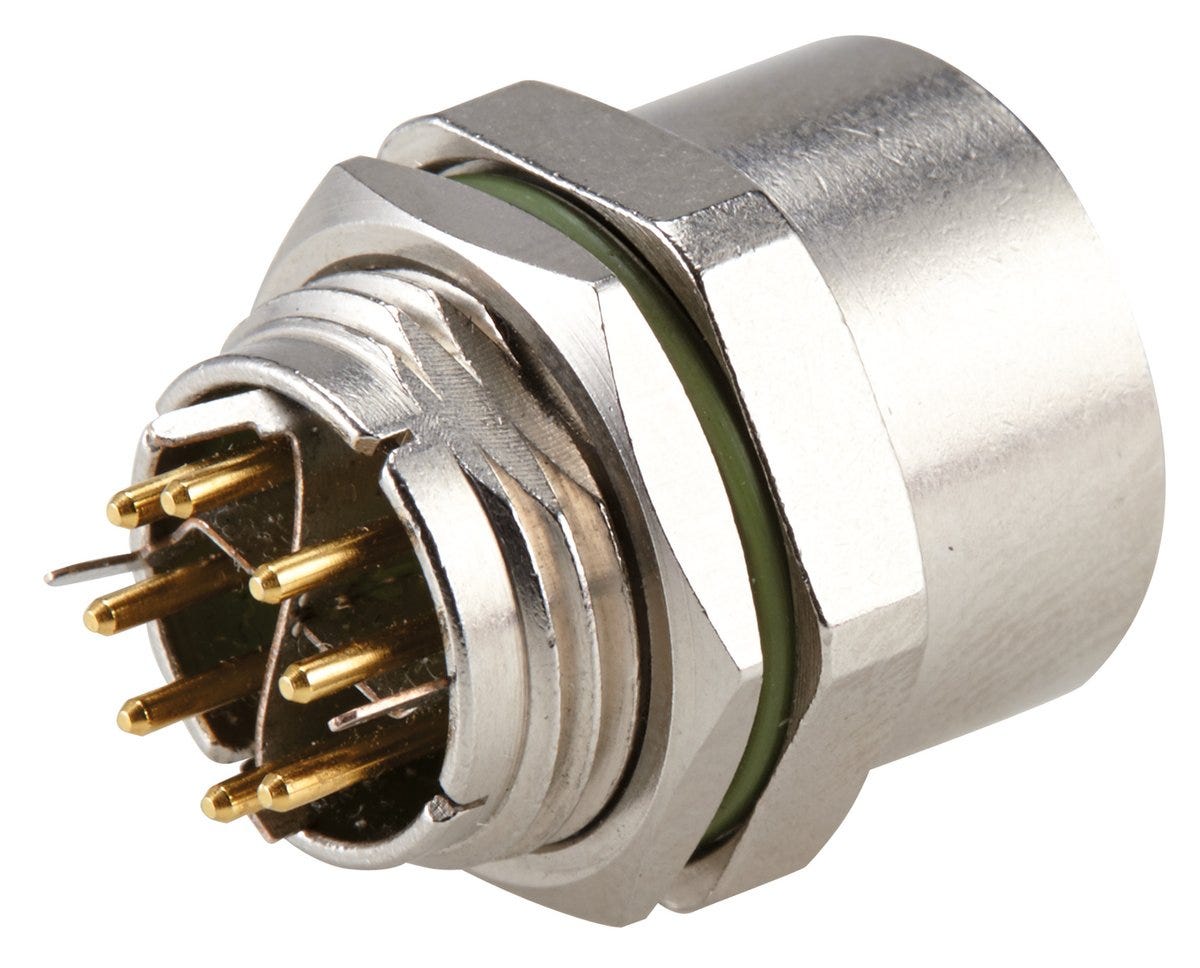

ED-IE-M12F-X-FM
đầu nối Ethernet; Loại kết nối PCB: Hàn lại qua lỗ; M 12 (Mã X); Ổ cắm; Thẳng (180 °)
ED-IE-M12F-X-FM
ED-IE-M12F-X-FM
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
cold resistance
icon sturgeon signal
Lợi ích
Stability thanks to die-cast zinc metal housing
Kết nối cáp dễ dàng nhờ công nghệ bấm cos hoặc công nghệ xuyên cách điện
The integrated vibration protection of the connector makes it resistant to shocks and vibrations
UL certification according to technical data enables the product to be used on the North American market
Khi được kết nối, thiết bị có thể đạt được cấp bảo vệ IP 67
Độ bền vững nhờ vỏ ngoài bằng kim loại kẽm đúc áp lực
Hệ thống chống rung tích hợp của đầu nối giúp sản phẩm này có khả năng chống va đập và rung động
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Dùng cho các dây sợi mảnh và siêu mảnh thuộc lớp 5 và 6
Can be used universally on machine interfaces for many applications in data and signal transmission
Dành cho các ứng dụng đòi hỏi độ linh hoạt cao và chuyển động liên tục trong các bộ phận máy móc chuyển động và trong chuỗi cáp
Cũng phù hợp với các ứng dụng EtherCAT, EtherNet/IP và PROFINET 4 cặp
Có thể sử dụng rộng rãi trên các giao diện máy móc cho nhiều ứng dụng trong lĩnh vực truyền dữ liệu và truyền tín hiệu.
Thuộc tính kỹ thuật
Thông tin chung
| Loại sản phẩm | đầu nối Ethernet |
| Đơn vị giao hàng | 10.000 |
| Trọng lượng | 0.05 kg |
Đặc tính điện
| Dòng điện định mức | 0.5 A theo IEC |
| Loại quá áp | II |
Thiết kế sản phẩm
| Lớp phủ tiếp điểm | Mạ vàng |
| Góc của vỏ ngoài đầu nối | 180 |
| Đã mã hóa | Đúng vậy |
| Thiết kế vỏ ngoài của đầu nối | Thẳng |
| Lớp phủ tiếp điểm, tên viết tắt | Au |
| Loại đầu nối | Ổ cắm |
| Định dạng đầu nối | M 12 |
| Loại ren | Hệ mét |
| Biến thể nhà ở | Đầu nối kiểu âm tường, lắp đặt trên tường phía trước |
| Loại kết nối PCB | Hàn lại qua lỗ |
| Loại kết nối dây dẫn | Đầu nối hàn |
| Kích thước ren | M 12 |
| Chiều rộng tổng thể | 16.5 |
| Vật liệu nền cho vỏ ngoài của nhà ở | Đồng thau |
| Có chỉ | Đúng vậy |
| Có thể tái sử dụng | Không |
| Số lượng tiếp điểm | 8 |
| Mã hóa màu cho trình quản lý lõi | EIA/TIA 586A and EIA/TIA 586B |
| Lớp phủ vỏ ngoài nhà ở | Mạ niken |
| Loại kết nối | PCB nối với phích cắm |
| Có lớp chống nhiễu | Đúng vậy |
| Loại mã hóa | Mã X |
| Lớp phủ vỏ ngoài nhà ở, tên gọi tắt | Ni |
Đặc điểm sản phẩm
| Chỉ số bảo vệ IP | IP 65, IP 67 |
| Số chu kỳ chèn tối thiểu | 100 |
| Mức độ ô nhiễm | 2 |
| Chống tia UV | Không |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Nhiệt độ hoạt động tối đa | 85 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận cUL | Không |
| Được chứng nhận CSA | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Không |
| Được UL công nhận | Không |
Tài liệu
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from EPIC® DATA M12X
| Article number | Biến thể nhà ở | Loại đầu nối | Mã hóa màu cho trình quản lý lõi | Loại kết nối dây dẫn | Đường kính tiết diện dây dẫn của dây sợi mảnh có thể kết nối (AWG) | Tiết diện dây dẫn tối đa có thể được kết nối (AWG) |
|---|---|---|---|---|---|---|
| 21700617 | Đầu nối kiểu âm tường, lắp đặt trên tường phía trước | Ổ cắm | EIA/TIA 586A and EIA/TIA 586B | Đầu nối hàn | ||
| 21700618 | Đầu nối kiểu âm tường, lắp đặt vào tường phía sau | Ổ cắm | EIA/TIA 586A and EIA/TIA 586B | Đầu nối hàn | ||
| 21700622 | Ống lót cho tủ điều khiển | Ổ cắm | EIA/TIA 586A and EIA/TIA 586B | Đầu nối trượt cách điện tiếp điểm |
