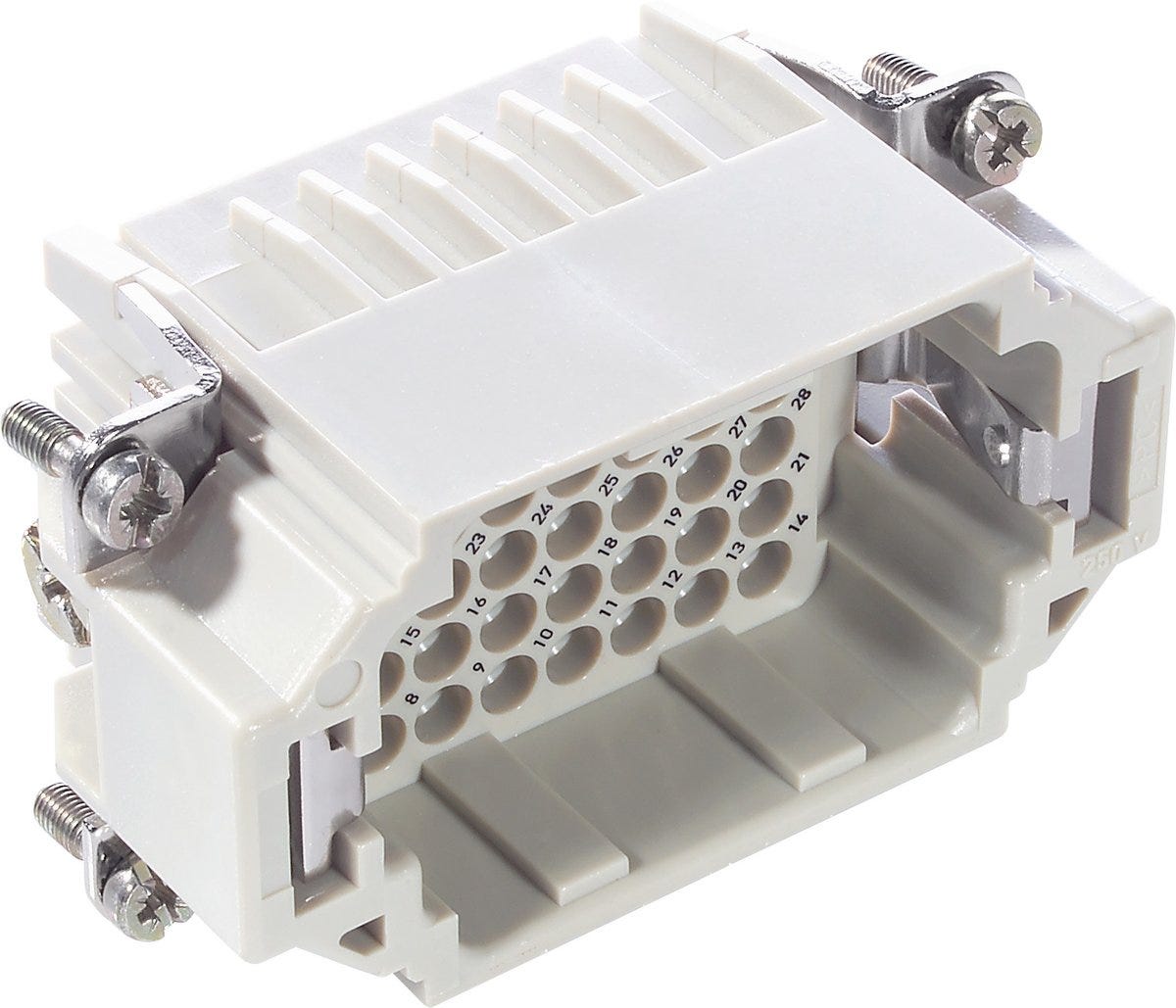

EPIC® H-DD 42 SCM
Lõi đầu nối hình chữ nhật bấm cos Chân; Số lượng tiếp điểm: 42+PE; Kích thước thiết kế: 10B; 250 V AC rms / DC according to IEC; 8.5 A according to UL; Đối với tiết diện (tối thiểu/tối đa): 0.14mm² - 2.5mm²; Polycarbonate
EPIC® H-DD 42 SCM
EPIC® H-DD 42 SCM
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
cold resistance
flame-retardant
halogen-free
Certificate
CE marked
UL recognized
Lợi ích
Dòng đầu nối hình chữ nhật EPIC® H-DD bao gồm các lõi đầu nối với số cực đặc biệt cao trong một không gian rất nhỏ. Điều này cho phép lựa chọn thiết kế có kích thước nhỏ hơn cho vỏ ngoài của đầu nối hình chữ nhật
Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly
Dành cho các tiếp điểm được gia công bằng phương pháp tiện và dập. Các tiếp điểm xoay cho phép truyền dẫn dòng điện lớn hơn một cách an toàn
UL certification according to technical data enables the product to be used on the North American market
Các biến thể chốt và ổ cắm tương ứng có chất lượng khác nhau tùy theo thông số kỹ thuật của chúng
Tạo đầu nối dây bằng phương pháp uốn ép tạo ra một kết nối chống rung, đảm bảo mức độ bảo vệ tối đa cho tiếp điểm giữa đầu nối và dây cáp, đồng thời phù hợp với quy trình lắp ráp tự động
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Dùng để kết nối các thiết bị và máy móc với nguồn điện trong các ứng dụng khác nhau
Dùng cho các vỏ ngoài đầu nối hình chữ nhật thuộc dòng EPIC® H-B
Suitable for outdoor use, subject to the temperature range
Thích hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | EPIC® |
| Danh sách tiếp điểm bao gồm | Không |
| Dòng sản phẩm | RECTANGULAR |
| Loại sản phẩm | Lõi đầu nối hình chữ nhật bấm cos |
| Phạm vi cung cấp | Đặt hàng các tiếp điểm liên hệ riêng biệt |
| Kích thước thiết kế | 10B |
| Đơn vị giao hàng | 5.000 |
| Trọng lượng | 0.048 kg |
Đặc tính điện
| Dòng điện định mức | 8.5 A theo UL, 10 A theo CSA, 10 A theo IEC |
| Điện cực nối đất bảo vệ được tích hợp vào lõi đầu nối hình chữ nhật | Đúng vậy |
| Loại quá áp | III |
| Điện áp xung định mức | 2.5 kV Giá trị hiệu dụng AC / DC theo IEC 61984 |
| Điện áp định mức | 250 V Giá trị hiệu dụng AC / DC theo IEC, 600 V Giá trị hiệu dụng AC / DC theo UL, 600 V Giá trị hiệu dụng AC / DC theo CSA |
| Điện trở tiếp xúc tối đa | 3 |
Thiết kế sản phẩm
| Có lớp bảo vệ bằng dây | Không |
| Màu sắc | màu xám |
| Tiết diện dây dẫn tối thiểu có thể kết nối (AWG) | 26 AWG |
| Tiết diện dây dẫn tối đa có thể được kết nối (AWG) | 14 AWG |
| Diện tích tiết diện dây dẫn tối thiểu có thể kết nối (mm²) | 0.14 |
| Số lượng tiếp điểm | 42+PE |
| Có dây nối đất bảo vệ | Đúng vậy |
| Tiết diện dây dẫn tối đa có thể được kết nối (mm²) | 2.5 |
| Loại lõi tiếp điểm | Phích cắm |
| Lõi tiếp điểm, bản tóm tắt | PC |
| Loại kết nối PE | Kết nối bằng vít |
| Biến thể tiếp điểm | Chân |
| Loại đầu nối | Phích cắm |
| Lõi tiếp điểm vật liệu | Polycarbonate |
| Số lượng tiếp điểm PE | 1 |
| Loại kết nối dây dẫn | Tạo đầu nối dây bằng phương pháp bấm cos |
| Lõi tiếp điểm không có tiếp điểm | Đúng vậy |
| Đường kính tiếp điểm | 1.6 |
| Số lượng tiếp điểm tín hiệu | 0 |
| Số lượng tiếp điểm nguồn | 42 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Mô-men siết tối thiểu cho kết nối PE | 1.2 |
| Chống tia UV | Không |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Mô-men siết tối đa cho kết nối PE | 1.2 |
| Nhiệt độ hoạt động tối đa | 100 |
| Số chu kỳ chèn tối thiểu | 100 |
| Dùng trong các khu vực nguy hiểm | Không |
| Chống va đập | Đúng vậy |
| Mức độ ô nhiễm | 3 |
| Chống rung | Đúng vậy |
| Khả năng chống cháy theo | UL 94 V-0 |
| Không halogen | Đúng vậy |
| Các đỉnh nhiệt độ ngắn hạn | 125 |
Chứng nhận và Tiêu chuẩn
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Số kiểm soát danh mục cUR | ECBT8 |
| Số kiểm soát theo danh mục UL | ECBT2 |
| Được chứng nhận bởi TÜV | Không |
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| Chứng nhận UR | theo UL 1977 (e-file number: E75770) |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
