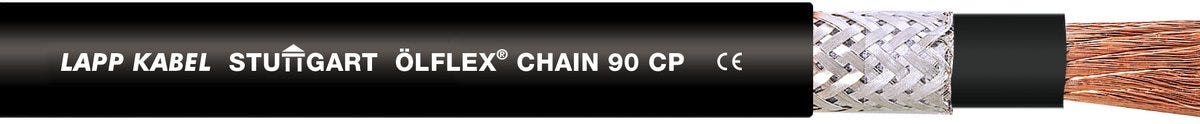

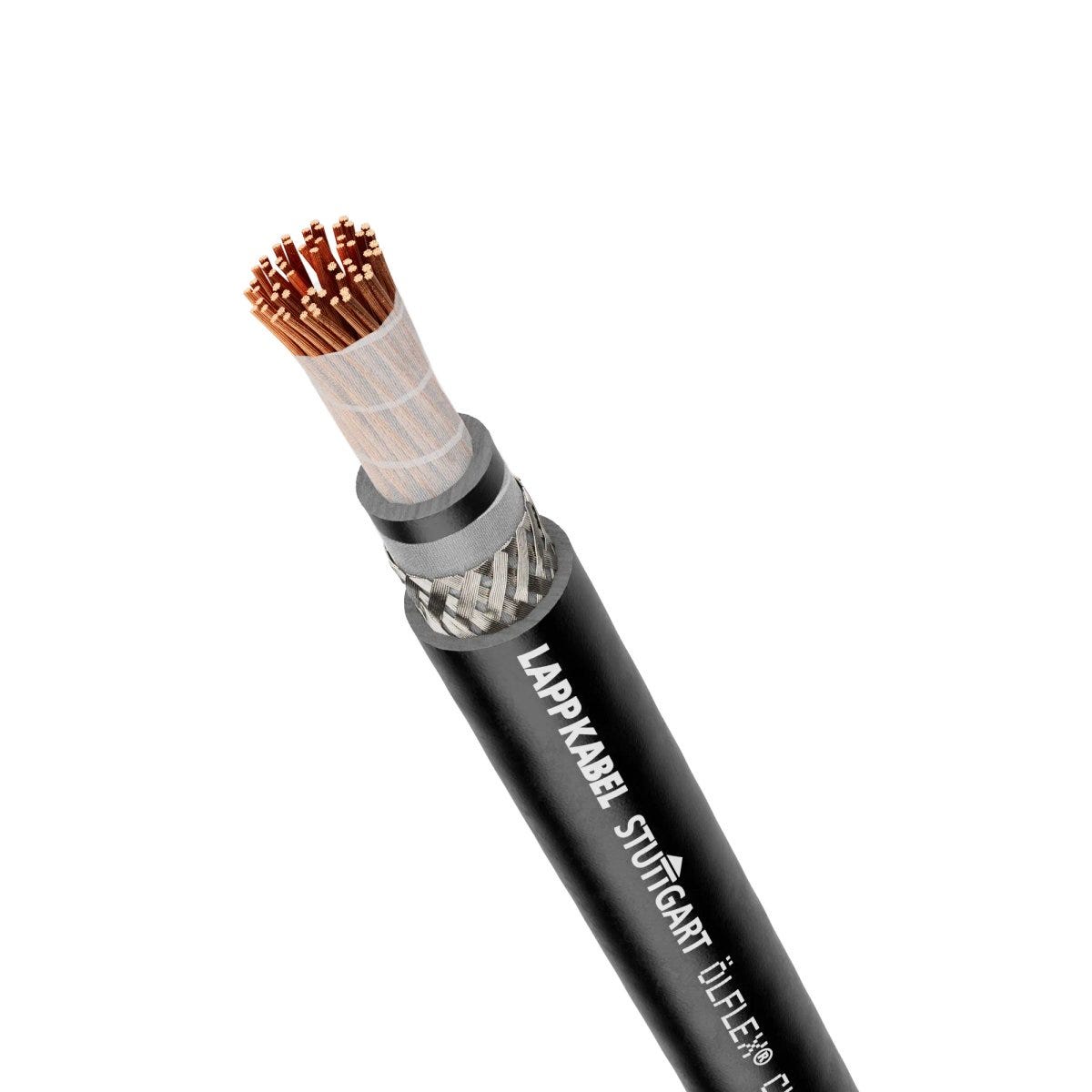

ÖLFLEX® CHAIN 90 CP 1X150
Cáp lõi đơn; 1X150; Extended-Line; U0/U: 0,6/1 kV; PUR; Có lớp chống nhiễu; Được UL công nhận; Xích cáp
ÖLFLEX® CHAIN 90 CP 1X150
3.006.360₫
/
ÖLFLEX® CHAIN 90 CP 1X150
3.006.360₫
/
Còn hàng (1190)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
chemical resistance
uv-resistant.
outdoor area
icon powerchain
torsion resistant
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
UR recognised US, cUR recognised US
LAPP-DNV-Approved-Logo
Lợi ích
Highly flexible cable design means maximum product performance
Dây xích cáp bền bỉ, thích hợp sử dụng trong các ứng dụng có khoảng cách di chuyển dài hoặc gia tốc cao (cấp hiệu năng LAPP Extended Line). Điều này giúp kéo dài chu kỳ bảo trì, tiết kiệm chi phí và nâng cao hiệu suất hoạt động của máy móc
Sản phẩm có độ bền cao nhờ vật liệu vỏ ngoài có khả năng chống mài mòn, chống trầy xước và chống cắt
Các vật liệu không halogen và có tính chống cháy giúp giảm nguy cơ lan truyền ngọn lửa trong trường hợp xảy ra hỏa hoạn
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Low-capacitance core insulation for long transmission paths
Extremely weather-resistant with a wide temperature range
UL/CSA certification according to technical data enables the product to be used in the North American market
Product with multiple certifications enables universal use and reduces the variety of parts, thus guaranteeing logistics savings
Lớp cách điện lõi có điện dung thấp dành cho các đường truyền dài
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ
Sản phẩm đạt nhiều chứng nhận cho phép sử dụng rộng rãi và giảm số lượng loại linh kiện, từ đó đảm bảo tiết kiệm chi phí logistics.
Đơn đăng ký
Đối với các ứng dụng mà việc sử dụng cáp đa lõi gặp khó khăn do không gian hạn chế và bán kính uốn tối thiểu

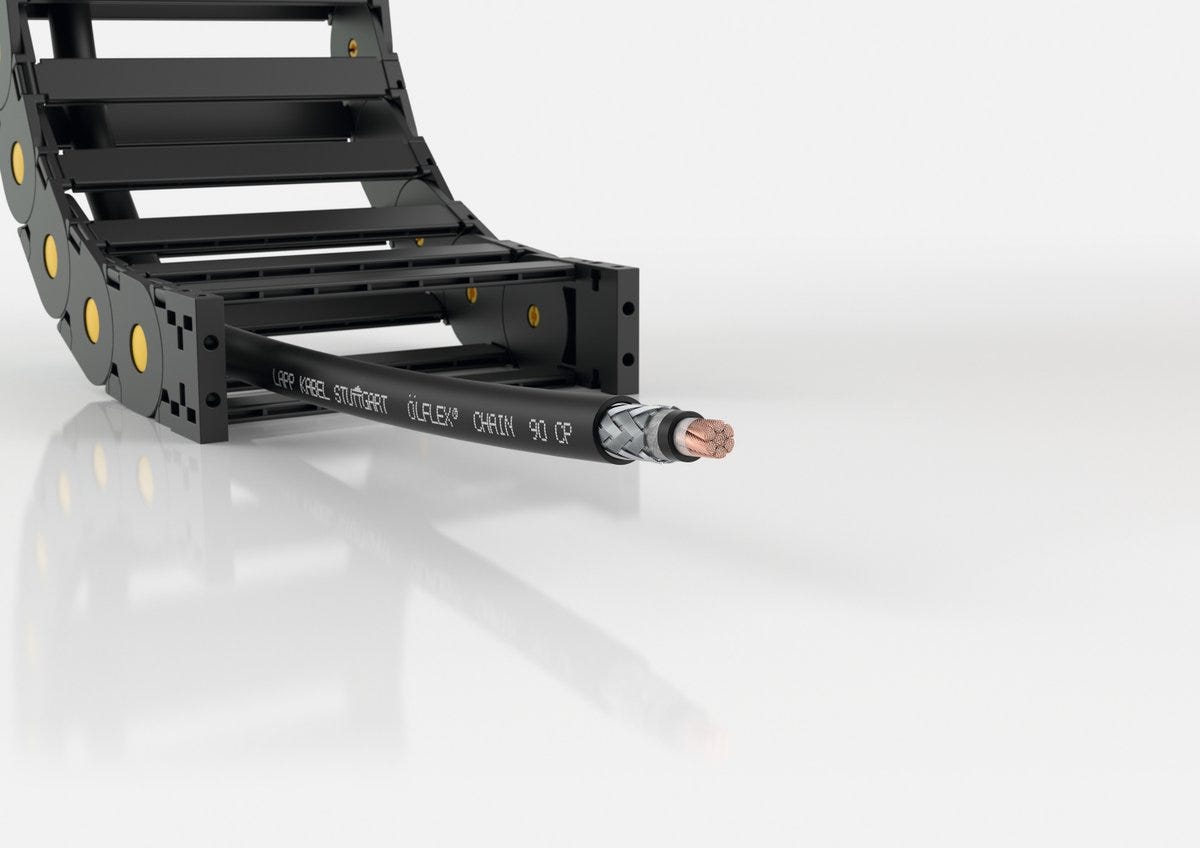

Cable design enables highly flexible, constantly flexing use in moving machine parts and cable chains
Especially for environments where electromagnetic compatibility (EMC) is required
Thiết kế cáp này cũng phù hợp cho các ứng dụng chịu xoắn trong tuabin gió
Can be used in dry, wet and especially in harsh and oily environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Suitable for outdoor use
Có thể sử dụng linh hoạt ở nhiệt độ xuống tới -35 °C
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC)
Có thể sử dụng trong điều kiện khô và ẩm ướt, đặc biệt là trong các môi trường khắc nghiệt và có dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp lõi đơn |
| Cấp độ biểu diễn | Extended-Line |
| Copper index | 1618.000 kg/km |
| Copper index (lb) | 10871.300 lb |
| Trọng lượng | 1670 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện dung hoạt động của dây dẫn/lớp chống nhiễu (800 Hz), khoảng | 618 |
| Điện trở tối đa của dây dẫn ở 20°C | 0.129 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.041 |
| Điện áp thử nghiệm | 4 kV |
| Định mức dòng hiện tại theo | VDE 0298-4 |
| Điện áp định mức | 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo cRU AWM, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL AWM |
Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 6: dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 25.9 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 150 mm² |
| Kích thước cáp | 1X150 |
| Có lớp chống nhiễu | Đúng vậy |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Tiết diện dây dẫn chính | mm² |
| Màu sắc vật liệu cách nhiệt | màu đen |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Số lõi | 1 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 250 kcmil |
| Vật liệu nền dùng để làm lớp cách điện lõi | Chất đàn hồi nhiệt dẻo |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | TPE |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Gia tốc tối đa | 50 |
| Điện dung thấp | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -35 |
| Bề mặt vỏ bọc có độ bám dính thấp | Đúng vậy |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -35 |
| Số chu kỳ uốn tối đa | 10000000 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -50 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Tốc độ tối đa khi không cần hỗ trợ | 10 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 194.3 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chịu được hóa chất | Đúng vậy |
| Chống ozone | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Chống thủy phân | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 77.7 mm |
| Không chứa PWIS | Đúng vậy |
| Nhiệt độ, uốn cong liên tục theo chuyển động | đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM, -35 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo IEC, đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM |
| Lĩnh vực ứng dụng | Xích cáp, Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM, -35 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo IEC, đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 194.3 mm |
| Chống chịu thời tiết | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 3 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 7,5 × đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM, -50 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo IEC, đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Khả năng chống cháy theo | IEC 60332-1-2, IEC 60332-3-24, UL VW-1, CSA FT1 |
| Khả năng chống dầu theo | EN 50363-10-2 |
| Chống tia UV theo tiêu chuẩn | Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A, EN 50618, EN 50620 |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 7,5 × đường kính ngoài |
| Khoảng cách di chuyển tối đa | 100 |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 80 |
| Xoắn | để +/- 150 °/m và min. 5 °C tối đa 5000 Các chu kỳ xoắn, để +/- 150 °/m và min. -40 °C tối đa 2000 Các chu kỳ xoắn |
| Tốc độ trượt tối đa | 5 |
| Đối với tải xoắn | Đúng vậy |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Chứng nhận UL AWM | 11624 theo UL 758 (e-file number: E63634) |
| Được chứng nhận cUL | Không |
| Số chứng chỉ DNV | TAE000047B |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Chứng nhận cUR | AWM II A theo CSA C22.2 No. 210 (e-file number: E63634), AWM I B theo CSA C22.2 No. 210 (e-file number: E63634), AWM I A theo CSA C22.2 No. 210 (e-file number: E63634), AWM II B theo CSA C22.2 No. 210 (e-file number: E63634) |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® CHAIN 90 CP
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|
| 1026547 | 1 | Không | 1.5 | 7 | 60 kg/km | ||
| 1026548 | 1 | Không | 2.5 | 7.6 | 90 kg/km | ||
| 1026549 | 1 | Không | 4 | 7.9 | 100 kg/km | ||
| 1026550 | 1 | Không | 6 | 8.4 | 120 kg/km | ||
| 1026551 | 1 | Không | 10 | 9.8 | 180 kg/km | ||
| 1026553 | 1 | Không | 16 | 11.3 | 240 kg/km | ||
| 1026555 | 1 | Không | 25 | 13 | 340 kg/km | ||
| 1026557 | 1 | Không | 35 | 14.2 | 480 kg/km | ||
| 1026559 | 1 | Không | 50 | 16.8 | 610 kg/km | ||
| 1026561 | 1 | Không | 70 | 19.1 | 880 kg/km | ||
| 1026563 | 1 | Không | 95 | 21.6 | 1160 kg/km | ||
| 1026565 | 1 | Không | 120 | 23.6 | 1380 kg/km | ||
| 1026567 | 1 | Không | 150 | 25.9 | 1670 kg/km | ||
| 1026569 | 1 | Không | 185 | 28.5 | 1980 kg/km | ||
| 1026571 | 1 | Không | 240 | 33.4 | 2600 kg/km | ||
| 1026573 | 1 | Không | 300 | 35.3 | 3210 kg/km |
