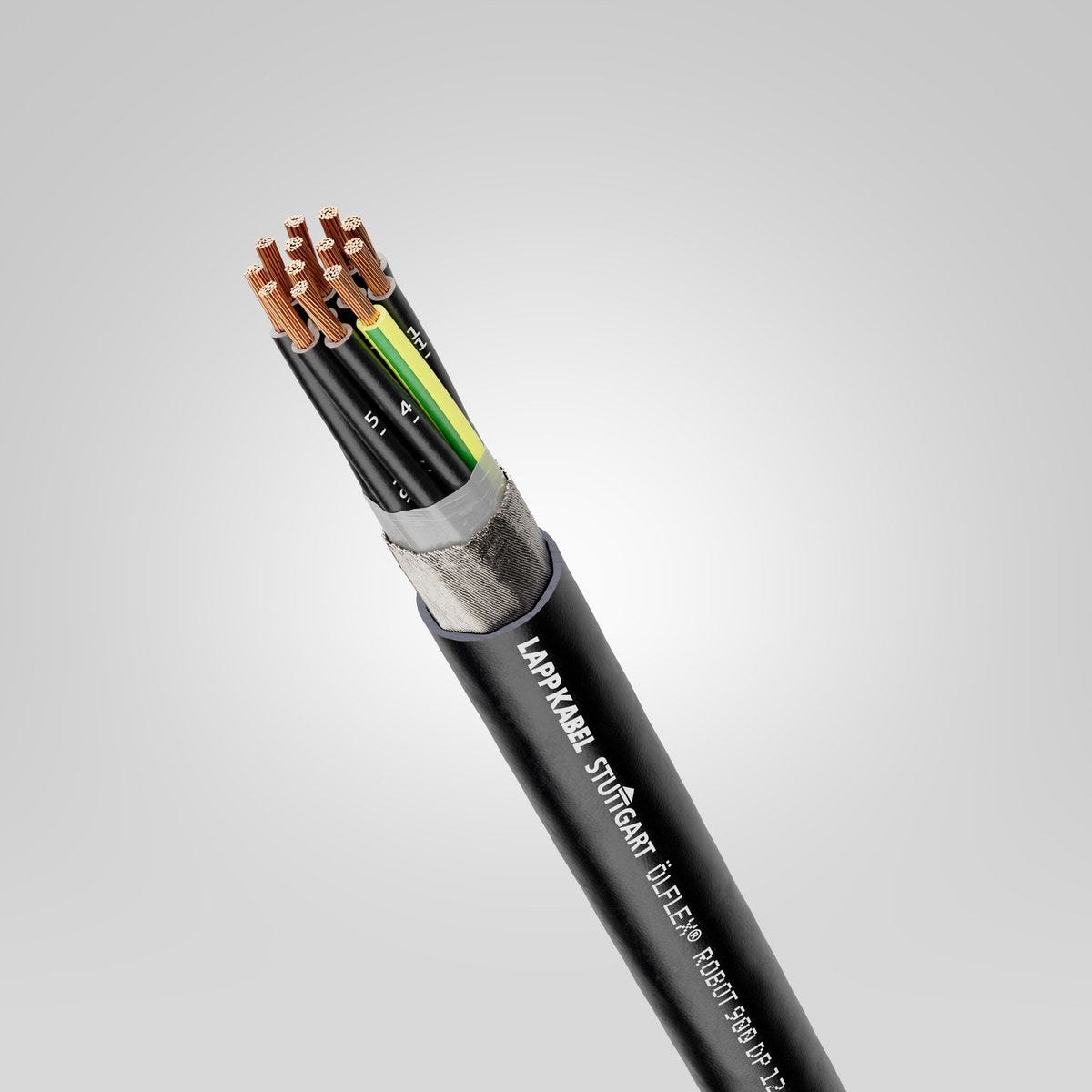

ÖLFLEX® ROBOT 900 DP 3X(2X0,14)
Cáp robot; 3X(2X0,14); Xác định lõi: Màusắc; 48 V; PUR; Có lớp chống nhiễu; Xoắn
ÖLFLEX® ROBOT 900 DP 3X(2X0,14)
369.480₫
/
ÖLFLEX® ROBOT 900 DP 3X(2X0,14)
369.480₫
/
Còn hàng (6022)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
){kind=link}
Product characteristics
flame-retardant
oil resistant
chemical resistance
uv-resistant.
icon powerchain
torsion resistant
icon sturgeon signal
Certificate
CE marked
Lợi ích
Thiết kế cáp có độ linh hoạt cao đòi hỏi hiệu suất tối đa của sản phẩm (cấp hiệu năng LAPP Basic Line)
Ideal protection against electromagnetic interference due to wrapping made of tin-plated copper wires, adapted to torsional loads
Tried-and-tested cable, successfully tested for 5 million torsion cycles
Special core stranding allows simultaneous bending and twisting (torsion angle up to ± 360°/m)
Durable, resistant product thanks to the outer sheath material that is resistant to abrasions, notches and cuts
Extremely weather-resistant with a wide temperature range
Việc kéo dài chu kỳ bảo dưỡng ở các góc xoắn rất lớn giúp tiết kiệm chi phí và nâng cao hiệu suất của máy móc
Space-saving due to small outer diameters
Sản phẩm bền bỉ và chắc chắn nhờ vỏ ngoài làm từ vật liệu PUR có khả năng chống mài mòn, chống xước và chống cắt
Tiết kiệm không gian nhờ đường kính ngoài nhỏ.
Đơn đăng ký
Thích hợp cho nguồn điện, điều khiển hoặc truyền dữ liệu
Especially for environments where electromagnetic compatibility (EMC) is required
The cable design allows flexible, constantly flexing use under torsional stress in industrial robots and handling devices
The cable design allows highly flexible, constantly flexing use in moving machine parts and cable chains, with horizontal travel distances of up to 10 m
Can be used in dry, wet and especially in harsh and oily environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Suitable for outdoor use
Flexible use up to -40°C
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC)
Có thể sử dụng trong điều kiện khô và ẩm ướt, đặc biệt là trong các môi trường khắc nghiệt và có dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Thích hợp để sử dụng ngoài trời
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -40°C.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp robot |
| Copper index | 17.000 kg/km |
| Copper index (lb) | 114.200 lb |
| Trọng lượng | 45 kg/km |
Đặc tính điện
| Điện áp danh định | 48 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 138 Ω/km |
| Điện áp thử nghiệm | 1.5 kV |
| Định mức dòng hiện tại theo | VDE 0891-1 |

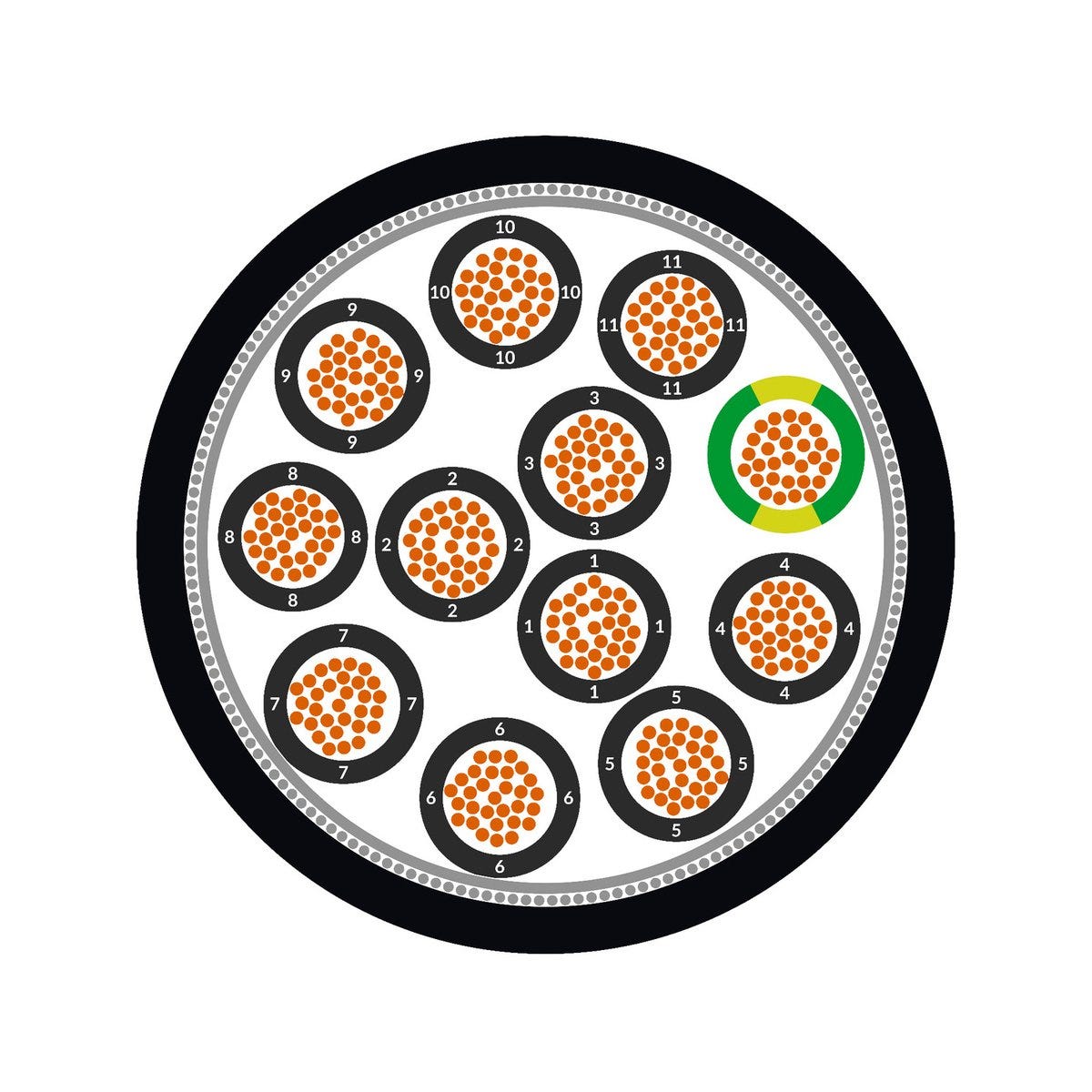

Thiết kế sản phẩm
| Thiết kế đầu dẫn | dây siêu mảnh |
| Đường kính ngoài danh nghĩa | 6.2 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.14 mm² |
| Số hiệu/kích thước dây dẫn | 3X(2X0,14) |
| Quấn qua bó dây | Màng PTFE |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 3 |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Cặp xoắn |
| Loại chống nhiễu từng cặp | Được quấn bằng đấu dây đồng mạ thiếc bện |
| Mã hóa màu dây dẫn | DIN 47100 |
| Loại sàng lọc tổng quát | Được quấn bằng đấu dây đồng mạ thiếc bện |
| Vật liệu nền dùng để làm lớp cách điện lõi | Chất đàn hồi nhiệt dẻo |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Bao gồm dây nối đất bảo vệ | Không |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | TPE |
| Màu RAL của vỏ bọc cáp | RAL 9005 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Dùng cho việc uốn cong vĩnh viễn | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -40 |
| Bề mặt vỏ bọc có độ bám dính thấp | Đúng vậy |
| Nhiệt độ, độ uốn cong liên tục tối thiểu | -40 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -50 |
| Bán kính uốn tối thiểu (mm), uốn động liên tục | 93.0 mm |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chịu được hóa chất | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 24.8 mm |
| Không chứa PWIS | Đúng vậy |
| Nhiệt độ, uốn cong liên tục theo chuyển động | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Lĩnh vực ứng dụng | Xoắn, Linh hoạt |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 93.0 mm |
| Chống chịu thời tiết | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -50 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50363-10-2 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc) |
| Bán kính uốn tối thiểu, uốn liên tục dưới tác động động lực | 15 lần đường kính ngoài |
| Nhiệt độ, độ uốn cong động tối đa liên tục | 80 |
| Xoắn | để +/- 180 °/m và min. -40 °C tối đa 5000000 Các chu kỳ xoắn |
| Đối với tải xoắn | Đúng vậy |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® ROBOT 900 DP
| Article number | Số hiệu/kích thước dây dẫn | Xác định lõi | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 0028100 | 12x0,14 | Màu sắc | 6.7 | 69 kg/km | ||
| 0028105 | 3X(2X0,14) | Màu sắc | 6.2 | 45 kg/km | ||
| 0028126 | 25x0,25 | Màu sắc | 11.1 | 183 kg/km | ||
| 0028135 | 4x0,34 | Màu sắc | 5.7 | 44 kg/km | ||
| 0028136 | 5x2x0,34 | Màu sắc | 9.1 | 106 kg/km | ||
| 0028195 | 12G1,5 | Số | 14 | 324 kg/km |
