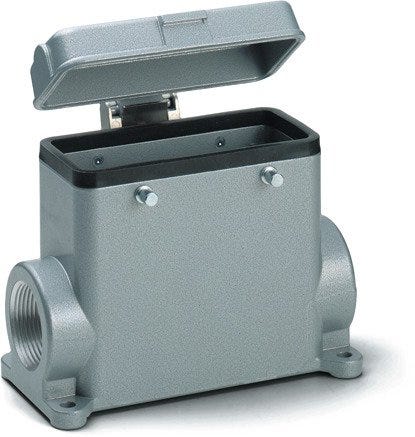

Hộp gắn đế ZW H-B 16 SDRLH-BO M32
Đế gắn bề mặt; Kích thước thiết kế: 16B; Thiết kế đầu nối: Cao; Cần gạt kép; Số lượng điểm đi cáp: 2; Nhôm, Sơn tĩnh điện; Cấp bảo vệ IP khi cắm điện: IP 65
Hộp gắn đế ZW H-B 16 SDRLH-BO M32
Hộp gắn đế ZW H-B 16 SDRLH-BO M32
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
cold resistance
halogen-free
corrosion resistant
uv-resistant.
Certificate
CE marked
VDE certified
VDE Reg.-Nr. B437
UR recognised US, cUR recognised US
Lợi ích
Dòng đầu nối hình chữ nhật EPIC® H-B bao gồm các vỏ ngoài rộng rãi, mang lại không gian lớn hơn để lắp đặt nhiều dây cáp hoặc các dây cáp có đường kính lớn hơn
The surface-mount base can be plugged with many common hoods
Với phần đế kín và hai lỗ đi cáp ở hai bên, mang lại tính linh hoạt cao trong việc bố trí cáp
The high design offers more space, making it suitable for larger inserts or applications that need more space in the housing
Nắp bảo vệ giúp tăng cường khả năng bảo vệ khỏi các tác động từ môi trường khi thiết bị không được cắm điện
Có lỗ khoan ren để sử dụng với bộ nối cáp tương ứng
Việc khóa được thực hiện bằng cách sử dụng một cần gạt kép trên vỏ ngoài
Meets protection class IP 65 when locked
UL certification according to technical data enables the product to be used on the North American market
Đế gắn bề mặt có thể lắp vào nhiều loại máy hút mùi phổ biến nhất
Thiết kế cao giúp tạo thêm không gian, nhờ đó phù hợp với các lõi đầu nối hình chữ nhật có kích thước lớn hơn hoặc các ứng dụng cần nhiều không gian hơn trong vỏ ngoài
Đáp ứng cấp bảo vệ IP 65 khi được khóa lại
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Để bảo vệ lõi đầu nối khỏi các tác động từ môi trường
For use with many EPIC® rectangular connector inserts
Dùng để kết nối các thiết bị và máy móc với nguồn điện trong các ứng dụng khác nhau
With modular connector assembly, also suitable for signal and data transmission
Suitable for outdoor use
Dùng với nhiều loại lõi lót đầu nối hình chữ nhật EPIC®
Với cụm đầu nối mô-đun, cũng thích hợp cho việc truyền tín hiệu và truyền dữ liệu
Thích hợp để sử dụng ngoài trời.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | EPIC® |
| Loại sản phẩm | Đế gắn bề mặt |
| Kích thước thiết kế | 16B |
| Đơn vị giao hàng | 5.000 |
| Trọng lượng | 0.509 kg |
Đặc tính điện
Thiết kế sản phẩm
| Biến thể bu-lông chốt | Bu lông cho cần gạt kép |
| Chiều dài tổng cộng | 93.3 |
| Số lượng điểm đi cáp | 2 |
| Thiết kế vỏ ngoài của đầu nối | Góc nghiêng |
| Loại ren | Hệ mét |
| Lớp chống nhiễu tính tương thích điện từ | Không |
| Kích thước ren | M 32 |
| Có vòng đệm cáp | Không |
| Có nắp gập | Đúng vậy |
| Chiều rộng tổng thể | 43 |
| Màu sắc của vỏ ngoài của ngôi nhà | màu xám |
| Chiều cao tổng thể | 80 |
| Lớp phủ vỏ ngoài nhà ở | Sơn tĩnh điện |
| Số lượng đầu ra cáp ở phía trên | 0 |
| Số lượng lỗ đi cáp bên hông | 2 |
| Thiết kế đầu nối | Cao |
| Số lượng chốt khóa | 4 |
| Biến thể nhà ở | Đế gắn bề mặt |
| Chất liệu của chốt khóa | Thép |
| Tăng số luồng | 1,5 |
| Vật liệu nền cho vỏ ngoài của nhà ở | Nhôm |
| Có chỉ | Đúng vậy |
| Vật liệu nền cho vỏ ngoài của nhà ở, tên viết tắt | Al |
| Có vòng đệm | Không |
| Màu RAL cho vỏ ngoài | RAL 9006 |
| Loại khóa | Cần gạt kép |
| Có cần gạt | Không |
| Tiếp điểm chống nhiễu | Không |
| Vật liệu làm kín, tên gọi tắt | NBR |
| Vật liệu làm kín | Cao su acrylonitrile-butadiene |
Đặc điểm sản phẩm
| Chống ăn mòn | Đúng vậy |
| Chống axit | Không |
| Chịu được hóa chất | Không |
| Chống tia UV | Đúng vậy |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Nhiệt độ hoạt động tối đa | 100 |
| Chống va đập | Đúng vậy |
| Chống rung | Đúng vậy |
| Cấp bảo vệ IP khi cắm điện | IP 65 |
| Chống ăn mòn theo tiêu chuẩn | DIN EN 6988 |
| Không halogen | Đúng vậy |
| Các đỉnh nhiệt độ ngắn hạn | 125 |
Chứng nhận và Tiêu chuẩn
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Số kiểm soát danh mục cUR | ECBT8 |
| Số kiểm soát theo danh mục UL | ECBT2 |
| Được chứng nhận bởi TÜV | Không |
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| Chứng nhận UR | theo UL 1977 (e-file number: E75770), theo UL 50E (e-file number: E75770) |
| Chứng nhận cUR | theo CSA C22.2 No. 182.3 |
| Số đăng ký VDE | B437 |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
