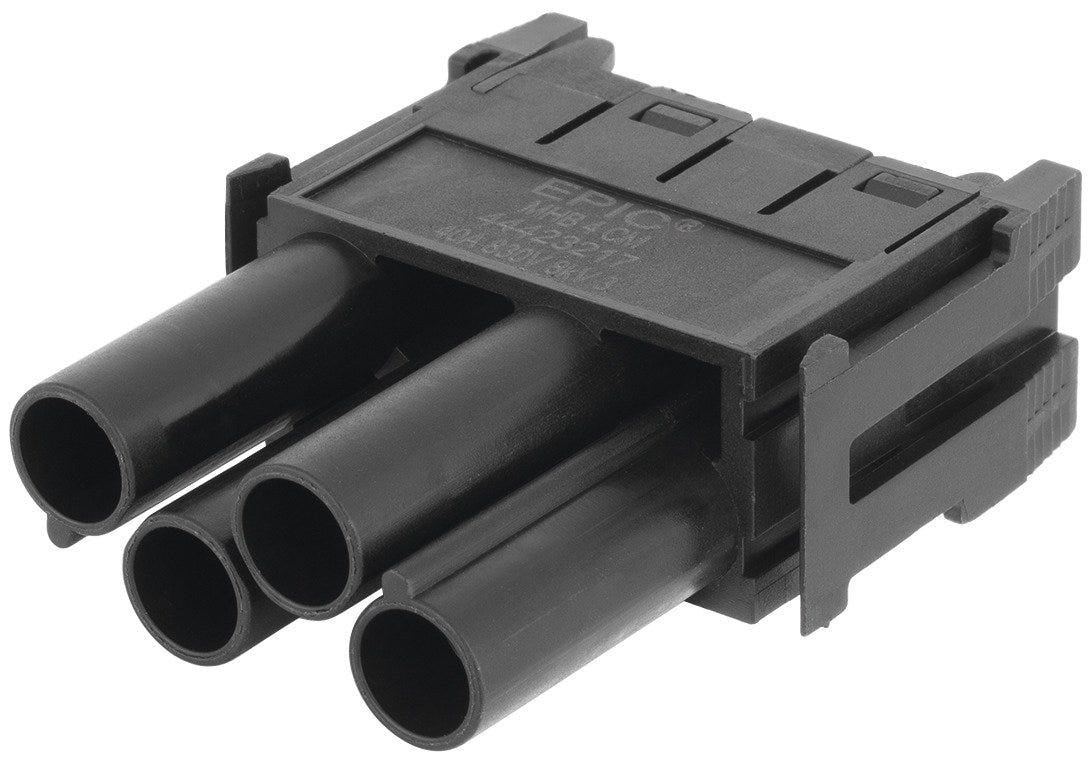

EPIC® MHB 4 CM
Hệ thống mô-đun MH; Tạo đầu nối dây bằng phương pháp bấm cos; Số lượng tiếp điểm: 4; Các vị trí bắt buộc: 1; Đối với tiết diện (tối thiểu/tối đa): 1.5mm² - 6mm²; 830 V AC rms / DC according to IEC; 40 A according to IEC
EPIC® MHB 4 CM
EPIC® MHB 4 CM
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
heat resistance
cold resistance
flame-retardant
Certificate
UR recognised US, cUR recognised US
CSA certified
Lợi ích
Mô-đun có 4 tiếp điểm nguồn, hỗ trợ nguồn điện tối đa 40 A và điện áp định mức tối đa 830 V
Connectors with modular configurations can be connected to market-standard connectors
Crimp termination creates a vibration-proof connection, provides maximum contact protection between the contact and cable and is suitable for automated assembly
Different crimp contacts available for different conductor cross-sections
Locks effortlessly into the fixed EPIC® MH multi-frame with an audible click. Much easier assembly than hinged and sliding frames
UL certification according to technical data enables the product to be used on the North American market
Tạo đầu nối dây bằng phương pháp uốn ép tạo ra một kết nối chống rung, đảm bảo mức độ bảo vệ tối đa cho tiếp điểm giữa đầu nối và dây cáp, đồng thời phù hợp với quy trình lắp ráp tự động
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Đơn đăng ký
Dùng để sản xuất lõi lót đầu nối hình chữ nhật kiểu mô-đun
Dùng để kết nối các thiết bị và máy móc với nguồn điện trong các ứng dụng khác nhau
Compliant with standards for use in rail vehicles (fire behaviour test according to DIN EN 45545-2:2016-02, requirements sets R22 and R23, hazard levels HL1, HL2 and HL3).
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | EPIC® |
| Danh sách tiếp điểm bao gồm | Không |
| Loại sản phẩm | Hệ thống mô-đun MH |
| Phạm vi cung cấp | Đặt hàng các tiếp điểm liên hệ riêng biệt |
| Loại lắp đặt | kẹp vào |
| Đơn vị giao hàng | 10.000 |
| Trọng lượng | 0.01 kg |
Đặc tính điện
| Dòng điện định mức | 40 A theo IEC |
| Điện cực nối đất bảo vệ được tích hợp vào lõi đầu nối hình chữ nhật | Không |
| Điện áp xung định mức | 8 kV Giá trị hiệu dụng AC / DC theo DIN EN 61984 |
| Điện áp định mức | 830 V Giá trị hiệu dụng AC / DC theo IEC |
| Điện trở tiếp xúc tối đa | 5 |
Thiết kế sản phẩm
| Lớp chống nhiễu tính tương thích điện từ | Không |
| Có lớp bảo vệ bằng dây | Không |
| Màu sắc | màu đen |
| Tiết diện dây dẫn tối thiểu có thể kết nối (AWG) | 16 AWG |
| Tiết diện dây dẫn tối đa có thể được kết nối (AWG) | 10 AWG |
| Diện tích tiết diện dây dẫn tối thiểu có thể kết nối (mm²) | 1.5 |
| Số lượng tiếp điểm | 4 |
| Có dây nối đất bảo vệ | Không |
| Tiết diện dây dẫn tối đa có thể được kết nối (mm²) | 6 |
| Loại lõi tiếp điểm | Ổ cắm |
| Số lượng tiếp điểm PE | 0 |
| Số lượng tiếp điểm dữ liệu | 0 |
| Loại kết nối dây dẫn | Tạo đầu nối dây bằng phương pháp bấm cos |
| Các vị trí bắt buộc | 1 |
| Tiếp điểm chống nhiễu | Không |
| Chất liệu | Polyamide |
| Số lượng tiếp điểm tín hiệu | 0 |
| Vật liệu, dạng tóm tắt | PA |
| Số lượng tiếp điểm nguồn | 0 |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Nhiệt độ hoạt động tối đa | 125 |
| Số chu kỳ chèn tối thiểu | 500 |
| Mức độ ô nhiễm | 3 |
| Khả năng chống cháy theo | UL 94 V-0 |
| Không halogen | Không |
Chứng nhận và Tiêu chuẩn
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Đúng vậy |
| Mức nguy cơ về phòng cháy chữa cháy đối với phương tiện đường sắt | EN 45545-2 HL1, EN 45545-2 HL2, EN 45545-2 HL3 |
| Số kiểm soát danh mục cUR | ECBT8 |
| Số kiểm soát theo danh mục UL | ECBT2 |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Đúng vậy |
| Được chứng nhận bởi TÜV | Không |
| Chứng nhận UR | theo UL 1977 (CCN: ECBT2 / e-file number: E75770) |
| Chứng nhận cUR | theo CSA C22.2 No. 182.3 (CCN: ECBT8 / e-file number: E75770) |
| Dấu CE | Không |
| Được chứng nhận bởi VDE | Không |
Tài liệu
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
