ÖLFLEX® HEAT 125 SC 300/500V 1X0,5 GY
Lõi đơn; 1X0.5; màu xám; U0/U: 300/500 V; Hợp chất polymer liên kết chéo bằng chùm tia điện tử; -55°C - 125°C; Lắp đặt cố định
ÖLFLEX® HEAT 125 SC 300/500V 1X0,5 GY
18.120₫
/
ÖLFLEX® HEAT 125 SC 300/500V 1X0,5 GY
18.120₫
/
Còn hàng (9800)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
uv-resistant.
Product Carbon Footprint
Certificate
CE marked
VDE certified
LAPP-DNV-Approved-Logo
Lợi ích
Vật liệu cách điện được liên kết chéo bằng chùm tia điện tử cho phép sử dụng ở cả nhiệt độ thấp và cao (từ -55°C đến +125°C)
VDE-certified cable with ◁VDE▷ testing mark for proven reliability and quality
Chứng nhận của DNV cho mục đích sử dụng hàng hải
Thích hợp cho cấp điện áp 300/500 V
Also available in large disposable cardboard boxes
Để bảo vệ con người và tài sản
Các vật liệu không halogen và có khả năng chống cháy cao giúp giảm thiểu nguy cơ lan truyền ngọn lửa, mật độ khói cao và khói độc hại trong trường hợp xảy ra hỏa hoạn.
Đơn đăng ký
For universal use for wiring of cross-plant control circuits and control circuits inside machines
Các lĩnh vực ứng dụng điển hình bao gồm thiết bị sưởi, tủ điện, hộp kết nối, hệ thống chiếu sáng, v.v
Thích hợp để sử dụng trong các hệ thống hạ tầng sạc AC và DC dành cho phương tiện điện
For fixed installation and occasional flexing without tensile strain
Can be used in dry, damp and, especially, harsh and oily environments
Hợp chất polymer được liên kết chéo bằng chùm tia điện tử có khả năng chống chịu rất cao đối với dầu, nhiên liệu, kiềm và axit
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong điều kiện khô ráo và ẩm ướt, đặc biệt là trong môi trường khắc nghiệt và nhiều dầu mỡ.
Thuộc tính kỹ thuật
Thông tin chung
| Chiều dài trên mỗi đơn vị đóng gói | 100 |
| Loại bao bì lõi đơn | Vòng |
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Lõi đơn |
| Copper index | 4.800 kg/km |
| Copper index (lb) | 32.300 lb |
| Trọng lượng | 8 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 40.1 Ω/km |
| Điện áp thử nghiệm | 4 kV |

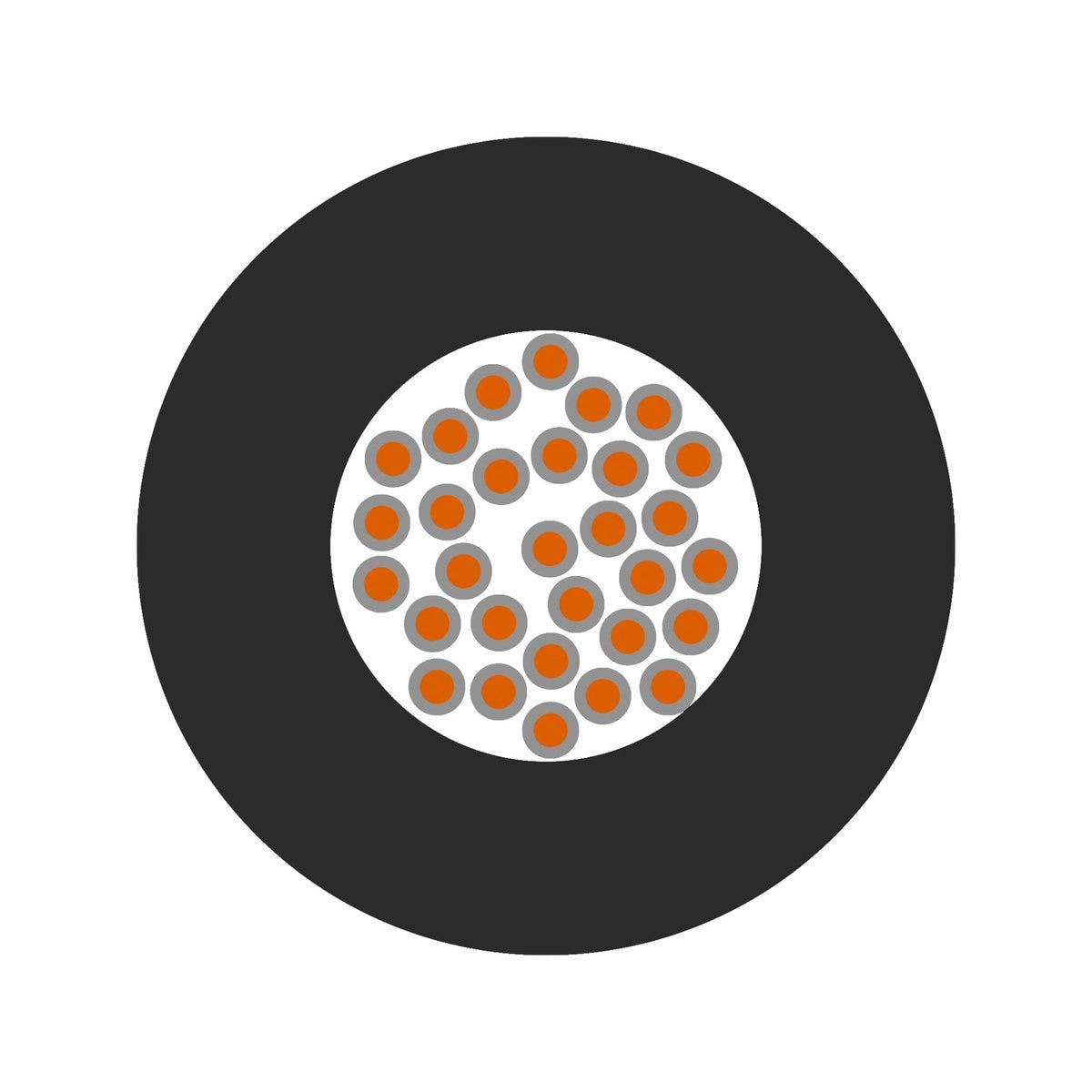

Thiết kế sản phẩm
| Lõi đơn màu đơn sắc | màu xám |
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 2.2 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Thiết kế hài hòa | H07Z-K |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 0.5 mm² |
| Kích thước cáp | 1X0.5 |
| Hình dạng cáp | Vòng |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Số lõi | 1 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Hợp chất polymer liên kết chéo bằng chùm tia điện tử |
| Xác định lõi đơn | Một màu |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -35 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -55 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 125 |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 8.8 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -35 °C đến 120 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 13.2 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 6 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -55 °C đến 125 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-3-25, IEC 60332-1-2 |
| Khả năng chống dầu theo | EN 50290-2-22: TM 54 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc) |
| Nhiệt độ tối đa trong ngắn hạn | 145 |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 120 |
Chứng nhận và Tiêu chuẩn
| Được chứng nhận bởi DNV | Đúng vậy |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Hành vi nhỏ giọt của CPR | d1 |
| Mật độ khói trong CPR | s1 |
| Được chứng nhận HAR | Không |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Độ axit của CPR | a1 |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Dca |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® HEAT 125 SC 300/500 V
| Article number | Conductor cross-section (mm2) | Lõi đơn màu đơn sắc | Loại bao bì lõi đơn | Chiều dài trên mỗi đơn vị đóng gói | Imp length per pu | Điện áp danh định | Imp outer diam of core nom | Đường kính danh nghĩa của lõi | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|---|---|
| 1232000 | 0.5 | xanh lá/vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232001 | 0.5 | màu đen | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232001K | 0.5 | màu đen | Hộp các-tông cỡ lớn | 3000 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232002 | 0.5 | màu xanh | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232003 | 0.5 | màu nâu | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232005 | 0.5 | màu vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232006 | 0.5 | xanh lá cây | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232007 | 0.5 | màu tím | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232009 | 0.5 | màu cam | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232104 | 0.5 | màu đỏ | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232105 | 0.5 | trắng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232106 | 0.5 | màu xám | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1232114 | 0.5 | màu xanh đậm | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8 kg/km | ||||
| 1233000 | 0.75 | xanh lá/vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233001 | 0.75 | màu đen | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233001K | 0.75 | màu đen | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233002 | 0.75 | màu xanh | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233002K | 0.75 | màu xanh | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233003 | 0.75 | màu nâu | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233003K | 0.75 | màu nâu | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233005 | 0.75 | màu vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233006 | 0.75 | xanh lá cây | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233007 | 0.75 | màu tím | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233009 | 0.75 | màu cam | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233009K | 0.75 | màu cam | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233104 | 0.75 | màu đỏ | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233104K | 0.75 | màu đỏ | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233105 | 0.75 | trắng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233105K | 0.75 | trắng | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233106 | 0.75 | màu xám | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233106K | 0.75 | màu xám | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233114 | 0.75 | màu xanh đậm | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1233114K | 0.75 | màu xanh đậm | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 kg/km | ||||
| 1234000 | 1 | xanh lá/vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234000K | 1 | xanh lá/vàng | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234001 | 1 | màu đen | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234001K | 1 | màu đen | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234002 | 1 | màu xanh | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234002K | 1 | màu xanh | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234003 | 1 | màu nâu | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234003K | 1 | màu nâu | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234005 | 1 | màu vàng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234006 | 1 | xanh lá cây | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234007 | 1 | màu tím | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234009 | 1 | màu cam | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234009K | 1 | màu cam | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234104 | 1 | màu đỏ | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234104K | 1 | màu đỏ | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234105 | 1 | trắng | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234105K | 1 | trắng | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234106 | 1 | màu xám | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234106K | 1 | màu xám | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234114 | 1 | màu xanh đậm | Vòng | 100 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km | ||||
| 1234114K | 1 | màu xanh đậm | Hộp các-tông cỡ lớn | 2500 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14 kg/km |
