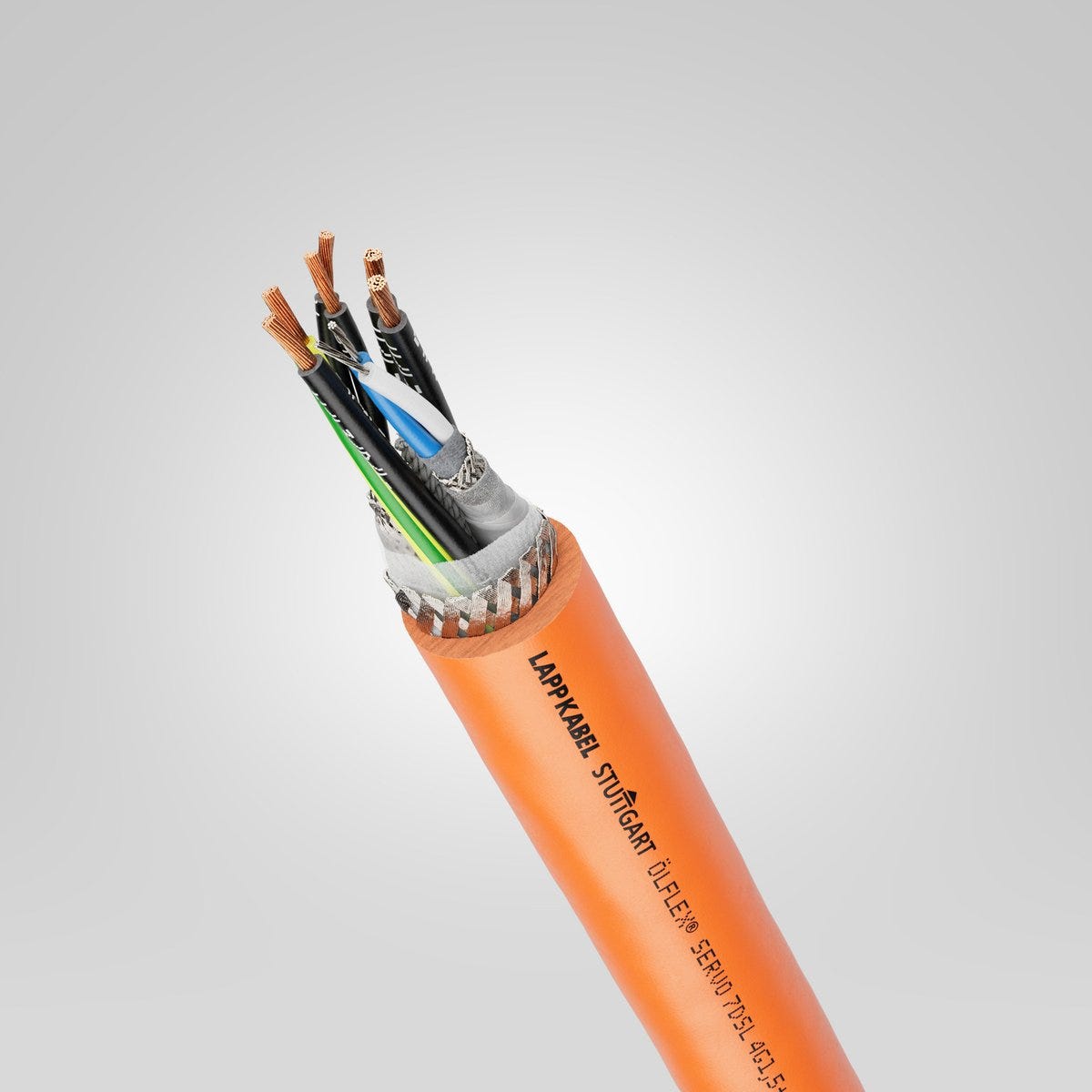

ÖLFLEX® SERVO 7DSL 4G1,5+(2x22AWG)
Cáp séc-vô; 4G1,5+(2x22AWG); U0/U: 0,6/1 kV; PVC; Có lớp chống nhiễu; Được UL công nhận; Linh hoạt
ÖLFLEX® SERVO 7DSL 4G1,5+(2x22AWG)
ÖLFLEX® SERVO 7DSL 4G1,5+(2x22AWG)
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
){kind=link}
Product characteristics
flame-retardant
oil resistant
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
UR recognised US, cUR recognised US
Lợi ích
Cáp hybrid giúp tiết kiệm không gian và trọng lượng, dùng để cấp nguồn điện, truyền tín hiệu và truyền dữ liệu đồng thời (công nghệ một dây cáp)
Tương thích với các giao diện công nghệ cáp đơn như HIPERFACE DSL® và SCS Open Link
Cho phép lắp đặt tiết kiệm không gian mà không cần thêm cáp bộ mã hóa. Thay vì sử dụng cáp mã hóa, việc truyền tín hiệu được thực hiện thông qua các cặp tín hiệu tích hợp, các lõi tín hiệu hoặc các bó dây hình sao bốn lõi xoắn sao
Giảm chi phí kết nối nhờ giảm bớt công việc nối cáp và lắp đặt nhanh chóng với số lượng linh kiện ít hơn
Low-capacitance core insulation for long transmission paths
UL/CSA certification according to technical data enables the product to be used in the North American market
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Operating voltage of 1,000 V according to UL, permitted for North America
Cũng có các biến thể được trang bị một cặp lõi điều khiển được bảo vệ, ví dụ như dành cho hệ thống phanh
Lớp cách điện lõi có điện dung thấp dành cho các đường truyền dài
Chứng nhận UL/CSA dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng tại thị trường Bắc Mỹ
Điện áp vận hành 1000 V theo tiêu chuẩn UL, được phép sử dụng tại Bắc Mỹ.
Đơn đăng ký
For connecting frequency converters and servo motors
Especially for environments where electromagnetic compatibility (EMC) is required
For fixed installation and occasional flexing without tensile strain
Can be used in dry, damp or wet interiors
Suitable for medium mechanical stress
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC)
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Thích hợp cho các điều kiện chịu tải cơ học trung bình.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp séc-vô |
| Copper index | 110.000 kg/km |
| Copper index (lb) | 739.100 lb |
| Trọng lượng | 194 kg/km |
Đặc tính điện
| Trở kháng xung danh định khi dòng điện tăng đột biến | 110 |
| Chiều dài truyền dẫn tối đa | 100 |
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện áp thử nghiệm | 4 kV |
| Định mức dòng hiện tại theo | VDE 0298-4, VDE 0891-1 |
| Điện áp định mức | 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL AWM, 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo cRU AWM, 300 V Giá trị hiệu dụng AC / DC theo UL AWM, 300 V Giá trị hiệu dụng AC / DC theo cRU AWM |
| Điện áp danh định của cặp tín hiệu | 300 V Giá trị hiệu dụng AC / DC theo IEC |
| Điện áp danh định của lõi nguồn | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |

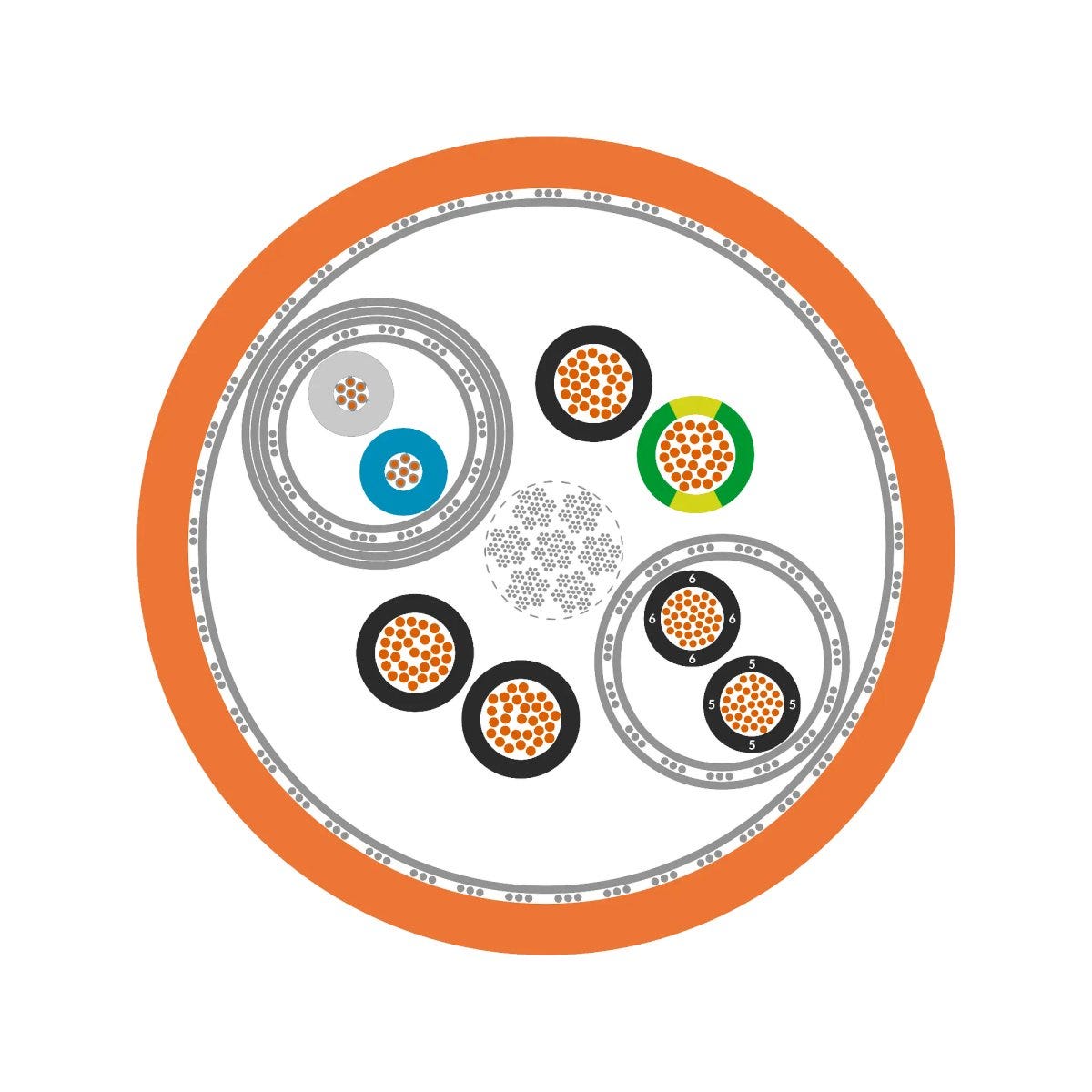

Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 11.2 mm |
| Hệ thống truyền động/phản hồi tương thích | SICK / HIPERFACE DSL® |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Số hiệu/kích thước dây dẫn | 4G1,5+(2x22AWG) |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Ký tự chữ và số và màu sắc |
| Hình dạng cáp | Vòng |
| Số cặp | 1 |
| Màu của lớp vỏ ngoài | màu cam |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Loại chống nhiễu từng cặp | Dây bện đồng mạ thiếc, Vải nỉ được xử lý bằng hơi nhôm |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Thành phần cáp 1 | Power core: 4G1.5 |
| Số lõi | 4 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polypropylene |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PP |
| Màu RAL của vỏ bọc cáp | RAL 2003 |
| Thành phần cáp 2 | Signal pair: 1x(2x22 AWG), Shielding: Tin-plated copper braiding |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Điện dung thấp | Đúng vậy |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -5 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống tia UV | Không |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 56.0 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -5 °C đến 70 °C nhiệt độ tối đa của dây dẫn theo IEC, -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM, -5 °C đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Chống dầu | Đúng vậy |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 168.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 5 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 70 °C nhiệt độ tối đa của dây dẫn theo IEC, đến 80 °C nhiệt độ tối đa của dây dẫn theo UL AWM, đến 80 °C nhiệt độ tối đa của dây dẫn theo CSA AWM |
| Khả năng chống cháy theo | IEC 60332-1-2, UL VW-1, CSA FT1 |
| Khả năng chống dầu theo | EN 50290-2-22: TM 54 |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 80 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Chứng nhận UL AWM | 2570 theo UL 758 (e-file number: E63634), 10989 theo UL 758 (e-file number: E63634), 11117 theo UL 758 (e-file number: E63634) |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Chứng nhận cUR | AWM I A theo CSA C22.2 No. 210 (e-file number: E63634), AWM I B theo CSA C22.2 No. 210 (e-file number: E63634), AWM II A theo CSA C22.2 No. 210 (e-file number: E63634), AWM II B theo CSA C22.2 No. 210 (e-file number: E63634) |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
- HIPERFACE DSL® là nhãn hiệu đã đăng ký của SICK AG; ACURO®link và SCS open link là các nhãn hiệu đã đăng ký của Hengstler GmbH.
Danh sách họ sản phẩm
All articles from ÖLFLEX® SERVO 7DSL
| Article number | Số hiệu/kích thước dây dẫn | Hệ thống truyền động/phản hồi tương thích | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|
| 1023290 | 4G1,5+(2x22AWG) | SICK / HIPERFACE DSL® | 11.2 | 194 kg/km | ||
| 1023291 | 4G2,5+(2x22AWG) | SICK / HIPERFACE DSL® | 12.6 | 253 kg/km | ||
| 1023292 | 4G4+(2x22AWG) | SICK / HIPERFACE DSL® | 14 | 332 kg/km | ||
| 1023293 | 4G1,5+(2x1)+(2x22AWG) | SICK / HIPERFACE DSL® | 13.2 | 250 kg/km | ||
| 1023294 | 4G2,5+(2x1)+(2x22AWG) | SICK / HIPERFACE DSL® | 14 | 285 kg/km | ||
| 1023295 | 4G4+(2x1)+(2x22AWG) | SICK / HIPERFACE DSL® | 15.8 | 390 kg/km |
