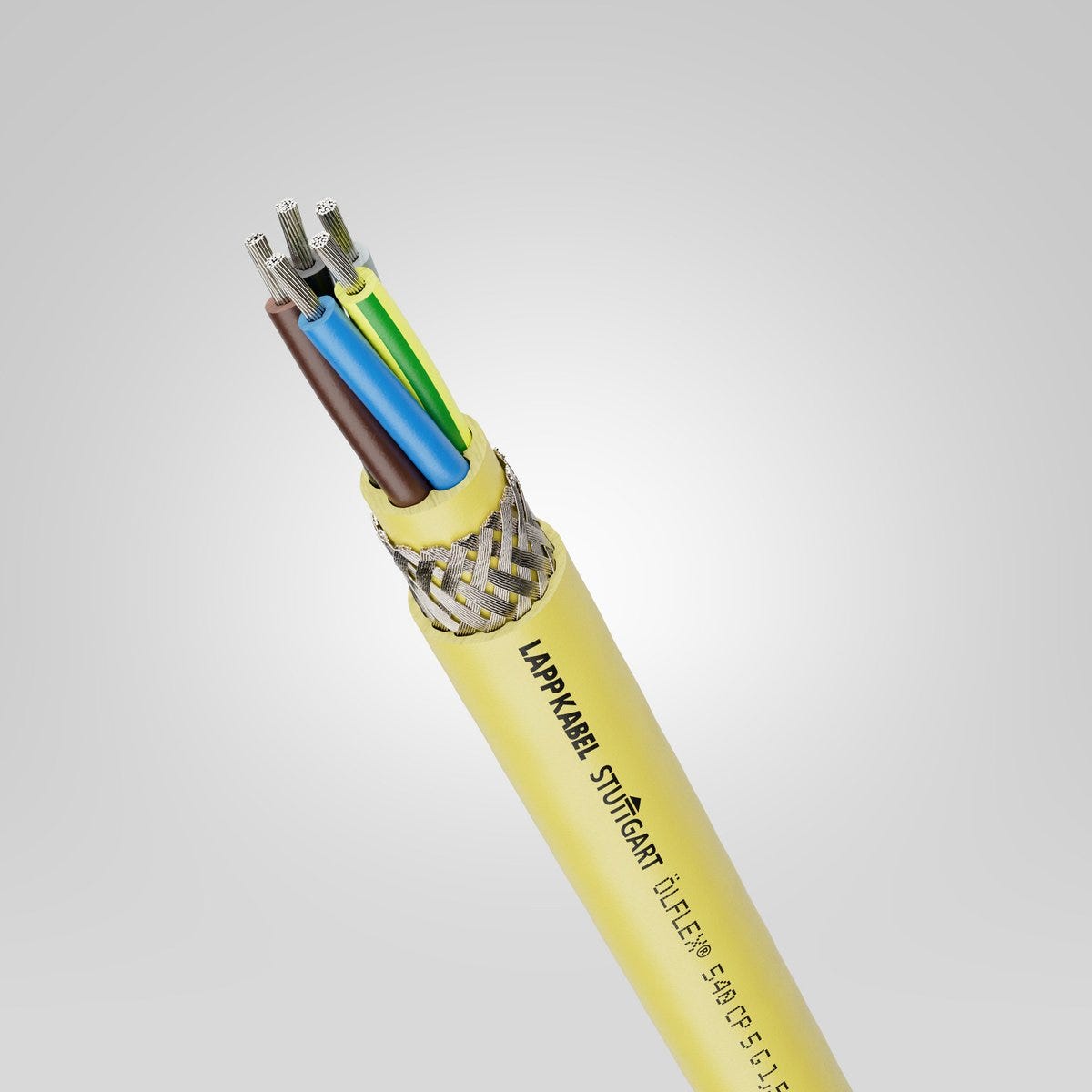

ÖLFLEX® 540 CP 4G10
Cáp nguồn và cáp điều khiển; 4G10; U0/U: 450/750 V; PUR; Xác định lõi: Màusắc; Có lớp chống nhiễu; Linh hoạt
ÖLFLEX® 540 CP 4G10
ÖLFLEX® 540 CP 4G10
Thanh toán & Bảo mật
Thông tin thanh toán của bạn được xử lý an toàn. Chúng tôi không lưu trữ chi tiết thẻ tín dụng cũng như không có quyền truy cập vào thông tin thẻ tín dụng của bạn.
Product characteristics
flame-retardant
halogen-free
oil resistant
chemical resistance
uv-resistant.
outdoor area
under water
icon sturgeon signal
Product Carbon Footprint
Certificate
CE marked
VDE certified
Lợi ích
This cable is particularly weatherproof, thanks to high-quality insulation and sheathing materials
The very robust cable design coupled with the wide temperature range it can be used in offer a wide range of applications
Durable, resistant product thanks to the outer sheath material that is resistant to abrasions, notches and cuts
Bảo vệ tối ưu khỏi nhiễu điện từ nhờ lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao
Particularly resistant to oil and drilling fluids and therefore ideal for harsh environments
Tested according to standards for use in fresh water up to a water depth of 10 m and a water temperature of 40°C
Chất lượng đã được chứng nhận theo tiêu chuẩn VDE, đặc biệt được khuyến nghị sử dụng ngoài trời tại các công trường xây dựng (tùy thuộc vào từng sản phẩm)
Yellow signal colour of the outer sheath for rapid visual perception and prevention of accidents and damage
Thích hợp cho các cấp điện áp 300/500 V hoặc 450/750 V tùy thuộc vào tiết diện dây dẫn
Sự kết hợp giữa thiết kế cáp cực kỳ chắc chắn và dải nhiệt độ hoạt động rộng giúp sản phẩm này có thể ứng dụng trong nhiều lĩnh vực khác nhau
Sản phẩm bền bỉ và chắc chắn nhờ vỏ ngoài làm từ vật liệu PUR có khả năng chống mài mòn, chống xước và chống cắt
Đã được kiểm tra theo các tiêu chuẩn để sử dụng trong nước ngọt ở độ sâu tối đa 10 m và nhiệt độ nước tối đa 40 °C.
Đơn đăng ký
Suitable as flexible direct line or extension cable
Typical fields of application include building sites, camping, event technology, agriculture, etc
Especially for environments where electromagnetic compatibility (EMC) is required
For fixed installation and occasional flexing without tensile strain
Can be used in dry, wet and especially in harsh and oily environments
The PU outer sheath withstands high mechanical loads
The PU outer sheath is resistant to mineral oil-based lubricants and is highly chemical resistant
Suitable for outdoor use
Flexible use up to -40°C
Đặc biệt là đối với các môi trường yêu cầu tính tương thích điện từ (EMC)
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong điều kiện khô và ẩm ướt, đặc biệt là trong các môi trường khắc nghiệt và có dầu mỡ
Lớp vỏ ngoài bằng PUR có khả năng chịu được tải trọng cơ học cao
Lớp vỏ ngoài làm từ PUR có khả năng chịu được các chất bôi trơn gốc dầu khoáng và có khả năng chống hóa chất rất cao
Thích hợp để sử dụng ngoài trời
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -40°C.
Thuộc tính kỹ thuật
Thông tin chung
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 577.800 kg/km |
| Copper index (lb) | 3882.200 lb |
| Trọng lượng | 993 kg/km |
Đặc tính điện
| Điện áp danh định | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện dung hoạt động của dây dẫn/lớp chống nhiễu (800 Hz), khoảng | 135 |
| Điện trở tối đa của dây dẫn ở 20°C | 1.95 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.658 |
| Điện áp thử nghiệm | 3.5 kV |
| Định mức dòng hiện tại theo | VDE 0298-4 |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 87 |

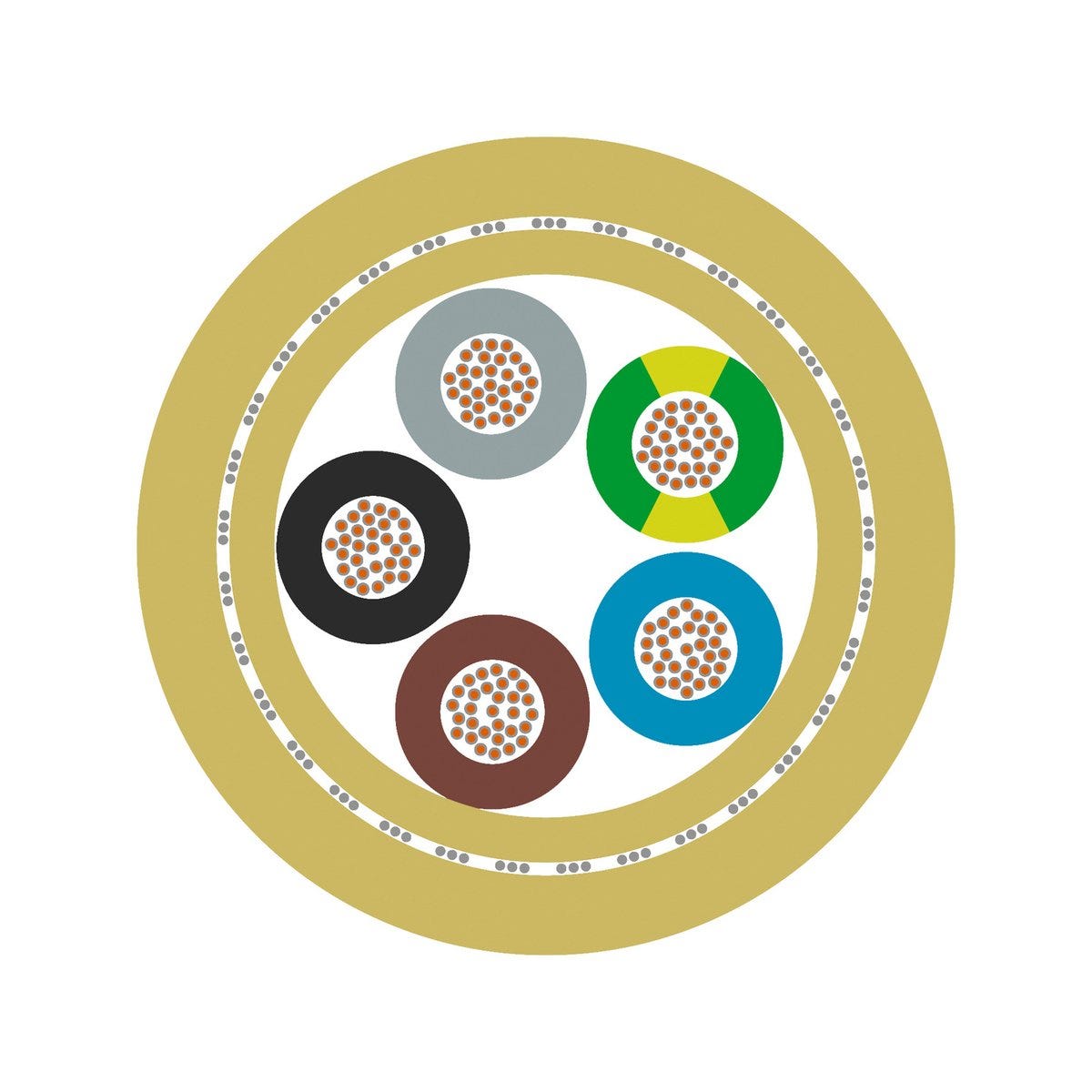

Thiết kế sản phẩm
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 22.3 mm |
| Vật liệu dẫn điện | Đồng mạ thiếc |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 10 mm² |
| Kích thước cáp | 4G10 |
| Màu của lớp vỏ trong | màu vàng |
| Có lớp chống nhiễu | Đúng vậy |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| tên viết tắt của vật liệu nền của lớp vỏ trong | TPE |
| Màu của lớp vỏ ngoài | màu vàng |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Mã hóa màu dây dẫn | VDE 0293-308 |
| Loại sàng lọc tổng quát | Dây bện đồng mạ thiếc |
| Số lõi | 4 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Chất đàn hồi nhiệt dẻo |
| Vật liệu nền của vỏ ngoài | Polyurethane |
| Vật liệu nền của lớp vỏ bên trong | Chất đàn hồi nhiệt dẻo |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | TPE |
| Màu RAL của vỏ bọc cáp | RAL 1016 |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PUR |
Đặc điểm sản phẩm
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | VDE 0472-815 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -40 |
| Sử dụng lâu dài dưới nước với thời gian tối đa lên đến | 10 |
| Có thể sử dụng liên tục dưới nước theo | EN 50525-2-21 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -50 |
| Nhiệt độ bảo quản tối thiểu | -25 |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 90 |
| Chịu được hóa chất | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Chống thủy phân | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 133.8 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -40 °C đến 90 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Đúng vậy |
| Khả năng chống bùn theo | IEC 61892-4 |
| Nhiệt độ bảo quản tối đa | 55 |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 278.8 mm |
| Chống chịu thời tiết | Đúng vậy |
| Bán kính uốn tối thiểu, khi cố định | 6 lần đường kính ngoài |
| Chịu nước | Đúng vậy |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 12,5 x đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -50 °C đến 90 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Có thể ngâm trong nước vĩnh viễn | Đúng vậy |
| Khả năng chống dầu theo | EN 50363-10-2 |
| Chống tia UV theo tiêu chuẩn | EN ISO 4892-2, phương pháp A (cho phép thay đổi màu sắc), EN 50618, EN 50620 |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 90 |
Chứng nhận và Tiêu chuẩn
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Được chứng nhận HAR | Không |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Được UL chứng nhận | Không |
| Số đăng ký VDE | 6584 |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Đúng vậy |
| Số chứng nhận EAC | ЕАЭС N RU Д-DE.АЮ64.В.00130/20 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Tài liệu
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Danh sách họ sản phẩm
All articles from ÖLFLEX® 540 CP
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Điện áp danh định | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| 0012752 | 2 | Không | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.2 | 118 kg/km | ||
| 0012753 | 3 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.5 | 102 kg/km | ||
| 0012757 | 2 | Không | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 8.5 | 98 kg/km | ||
| 0012758 | 3 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 9.3 | 162 kg/km | ||
| 0012761 | 7 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 12.6 | 296 kg/km | ||
| 0012762 | 2 | Không | 1.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 10.5 | 173 kg/km | ||
| 0012763 | 3 | Đúng vậy | 1.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11 | 208 kg/km | ||
| 0012766 | 7 | Đúng vậy | 1.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 16.6 | 432 kg/km | ||
| 0012767 | 2 | Không | 2.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 11.9 | 179 kg/km | ||
| 0012768 | 3 | Đúng vậy | 2.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 12.5 | 217 kg/km | ||
| 00127553 | 5 | Đúng vậy | 0.75 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 10.2 | 164 kg/km | ||
| 00127603 | 5 | Đúng vậy | 1 | U0/U: 300/500 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 10.8 | 184 kg/km | ||
| 00127643 | 4 | Đúng vậy | 1.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 12 | 218 kg/km | ||
| 00127653 | 5 | Đúng vậy | 1.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 13.7 | 287 kg/km | ||
| 00127693 | 4 | Đúng vậy | 2.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 14.2 | 334 kg/km | ||
| 00127703 | 5 | Đúng vậy | 2.5 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 15.7 | 416 kg/km | ||
| 00127753 | 4 | Đúng vậy | 4 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 17 | 476 kg/km | ||
| 00127783 | 4 | Đúng vậy | 6 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 18.4 | 634 kg/km | ||
| 00127793 | 5 | Đúng vậy | 6 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 20.5 | 770 kg/km | ||
| 00127813 | 4 | Đúng vậy | 10 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 22.3 | 993 kg/km | ||
| 00127823 | 5 | Đúng vậy | 10 | U0/U: 450/750 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC | 25.3 | 1151 kg/km |
