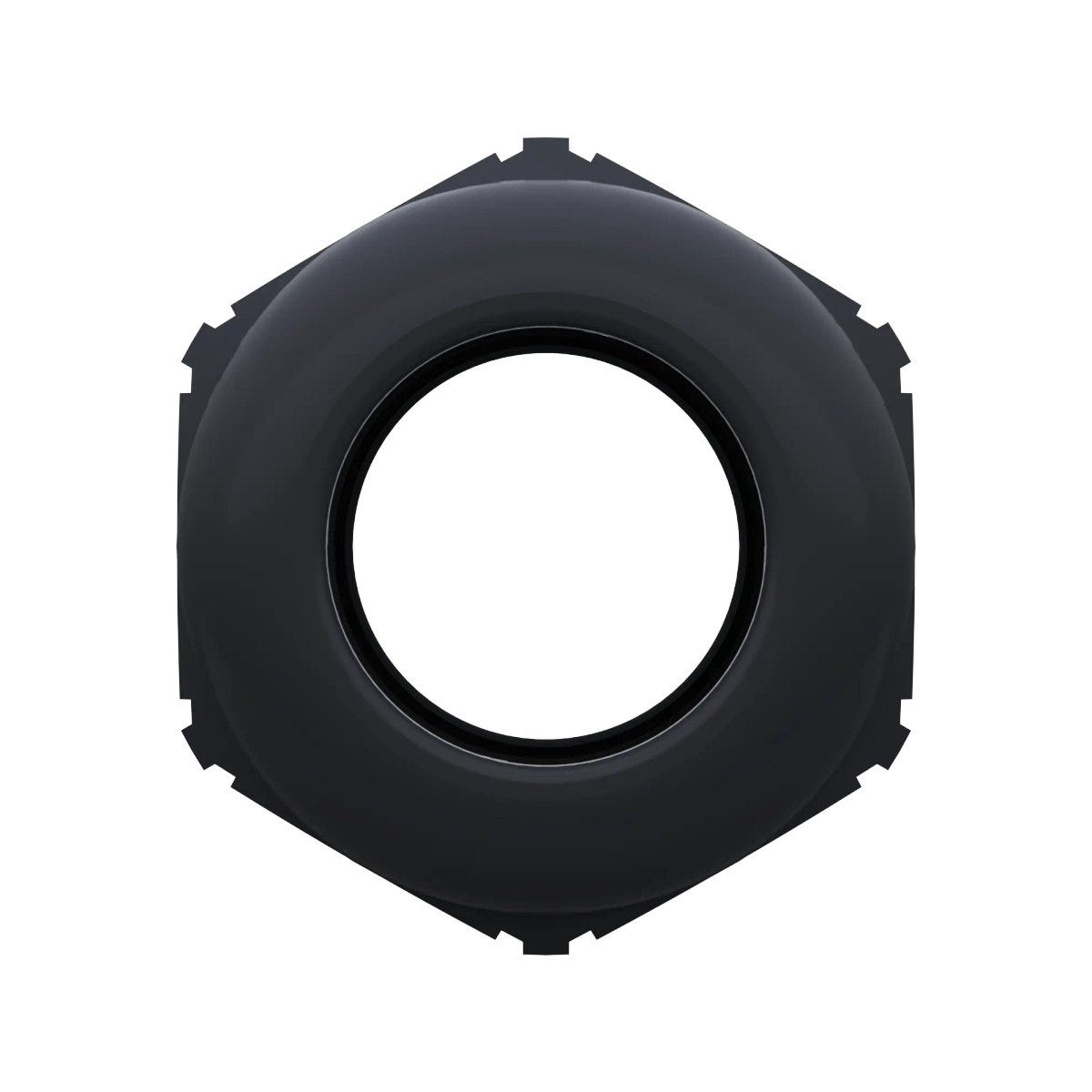

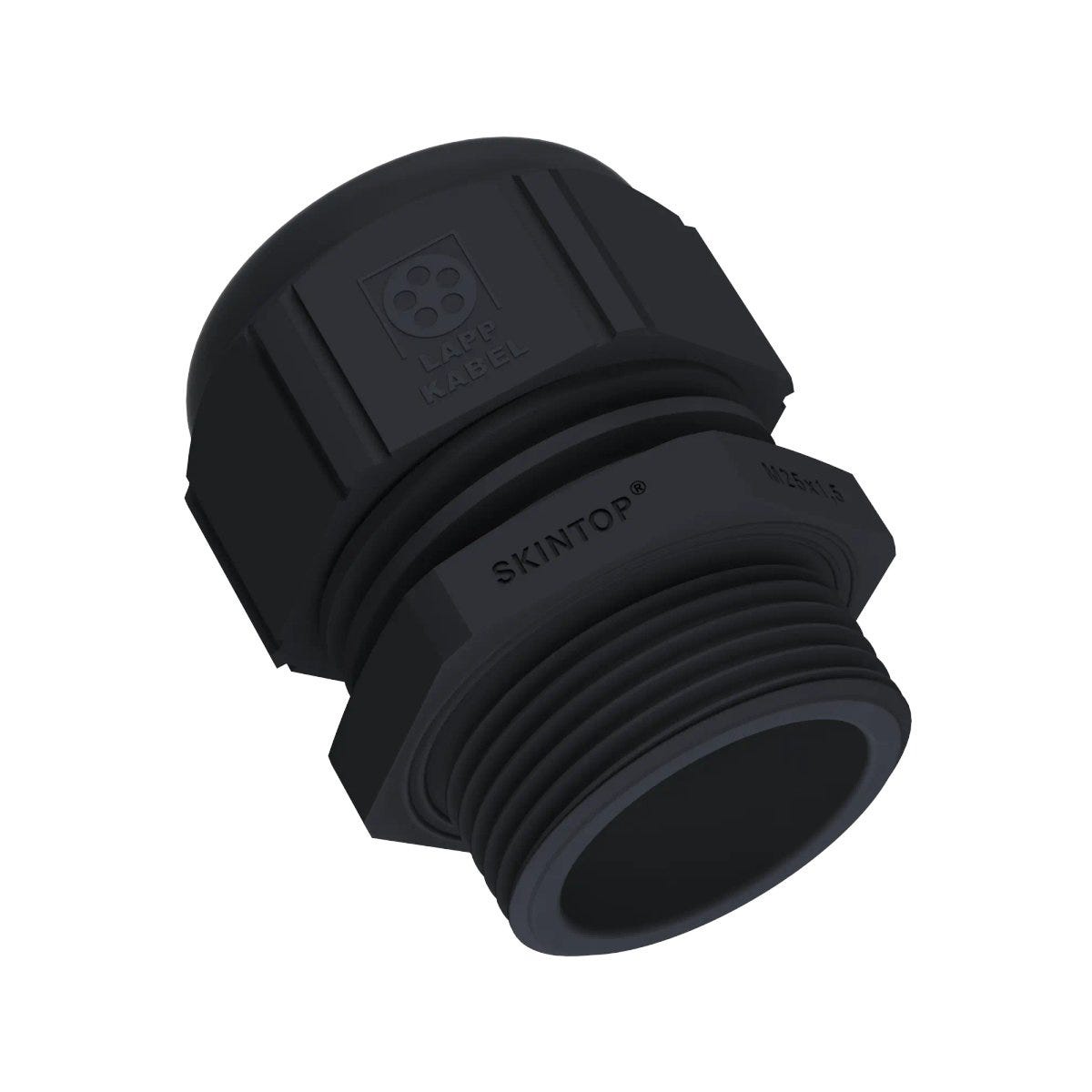

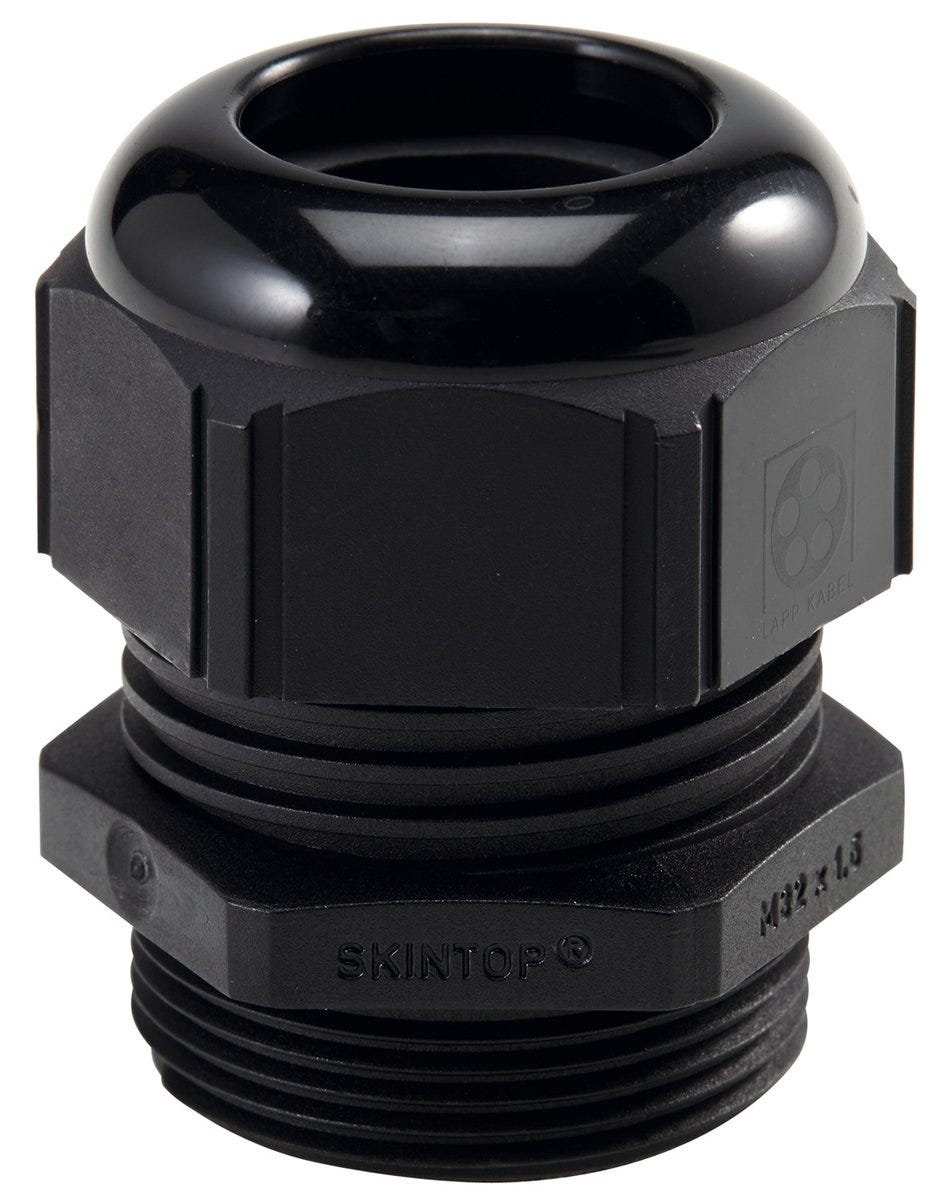

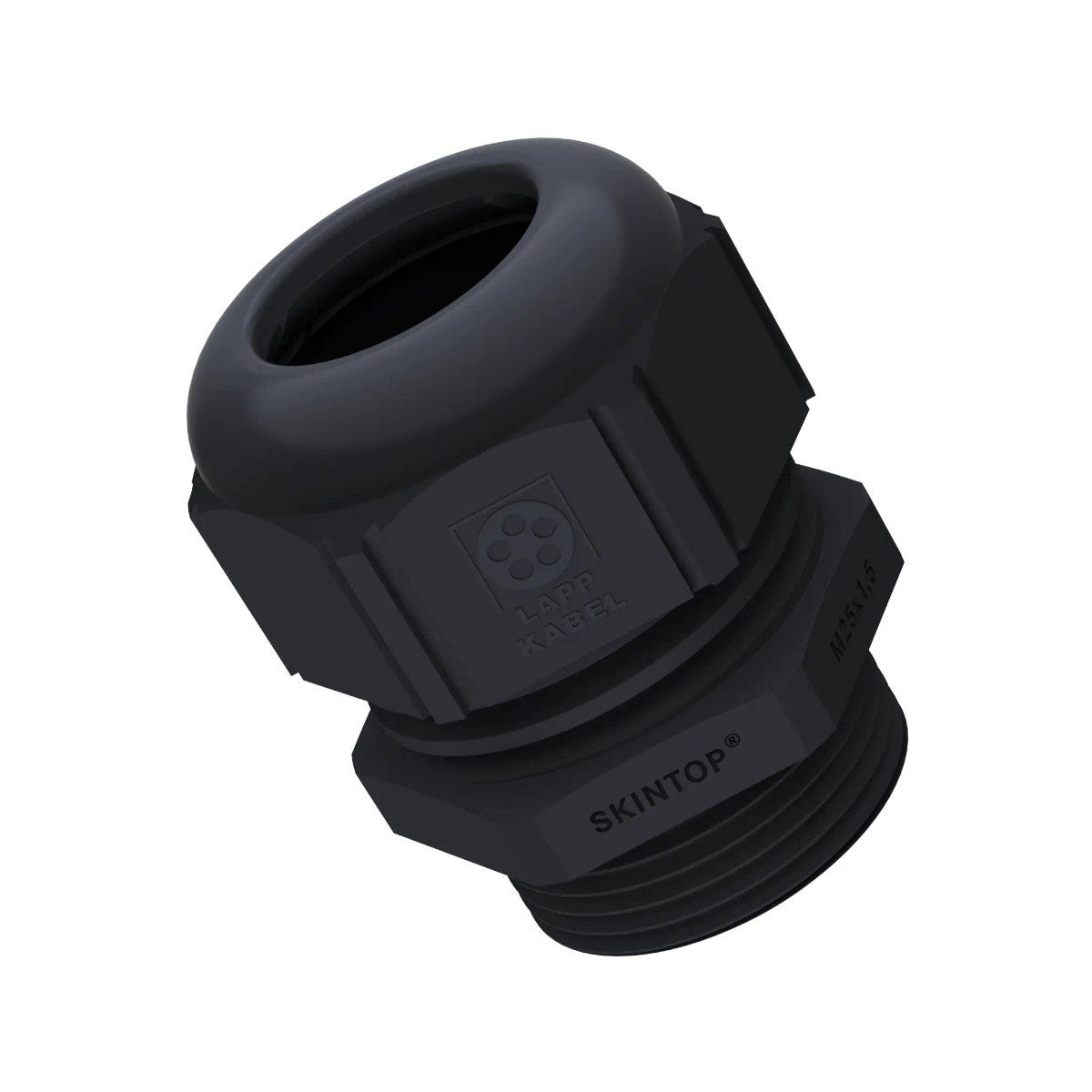

SKINTOP® ST-M 16X1.5 RAL 9005 BK
Ống nối cáp; M 16; Phạm vi kẹp (tối thiểu/tối đa): 4 - 10 mm; Cờ-lê cỡ 1: 19; màu đen; Polyamide Không tráng phủ; Chống tia UV; IP 68 - 5 bar (30 min), IP 69, IP 66;
SKINTOP® ST-M 16X1.5 RAL 9005 BK
23.040₫
/
SKINTOP® ST-M 16X1.5 RAL 9005 BK
23.040₫
/
In stock (303200)
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
cold resistance
flame-retardant
oil resistant
chemical resistance
uv-resistant.
Product Carbon Footprint
Certificate
CE marked
TÜV Verband
VDE certified
UR recognised US, cUR recognised US
LAPP-DNV-Approved-Logo
Benefits
A product with an impressively wide range of applications thanks to its versatile properties
Highly stable when being turned and closes quickly thanks to its multi-course, flattened trapezoidal thread
Permanent vibration protection prevents the domed cap nut from opening during vibrations
The best possible sealing enables protection classes IP 68 (5 bar) and IP 69
Large, variable clamping range for different cable outer diameters
Extensive range of accessories available. , Một sản phẩm có phạm vi ứng dụng vô cùng rộng rãi nhờ vào những đặc tính đa năng của nó
Sản phẩm này rất ổn định khi xoay và đóng lại nhanh chóng nhờ ren hình thang dẹt nhiều vòng
Nếu xảy ra rung động, cơ chế chống rung vĩnh viễn sẽ ngăn không cho đai ốc chụp bị bung ra
Khả năng làm kín tối ưu giúp đạt được các cấp bảo vệ IP 68 (5 bar) và IP 69
Phạm vi kẹp rộng và linh hoạt, phù hợp với các đường kính ngoài khác nhau của cáp
Có sẵn nhiều loại phụ kiện đa dạng.
Applications
For sealing and strain relieving cable insertion into a housing
Thích hợp để sử dụng trong các hệ thống hạ tầng sạc AC và DC dành cho phương tiện điện
High oil resistance material for harsh industrial environments
The SKINTOP® ST(R) M ISO variants are particularly suitable for thick-walled housings thanks to their particularly long connection thread
Thích hợp cho các ứng dụng sử dụng bức xạ UV-C (theo phương pháp thử nghiệm nội bộ của LAPP)
Black versions are suitable for outdoor use
Dùng để làm kín và giảm ứng suất khi luồn cáp vào vỏ ngoài
Vật liệu có khả năng chống dầu rất cao, phù hợp với các môi trường trong ngành công nghiệp khắc nghiệt
Các biến thể SKINTOP® ST(R) M ISO đặc biệt phù hợp với các vỏ ngoài có thành dày nhờ ren đấu nối đặc biệt dài
Các biến thể màu đen phù hợp để sử dụng ngoài trời.
Disclaimer
LAPP products must be selected, installed and maintained by qualified electrical personnel in compliance with applicable regulations and standards (QCVN, TCVN/IEC).
Incorrect selection or installation may cause electric shock, fire or damage. Always check the official datasheet before use; information and images on this website are for reference only and may change without notice.
To the extent permitted by law, LAPP Vietnam is not liable for damage caused by improper use or installation. See our General Terms and Conditions for details.
Technical Attributes
General Information
| Giao hàng kèm đai ốc khóa | Không |
| Giao hàng kèm vòng chữ O | Không |
| Thương hiệu | SKINTOP® |
| Loại sản phẩm | Ống nối cáp |
| Loại bao bì | Túi |
| Đơn vị giao hàng | 100.000 |
| Trọng lượng | 0.006 kg |
Electrical Characteristics
Product Design
| Chiều dài tổng cộng | 34 |
| Số lượng điểm đi cáp | 1 |
| Chất liệu thân máy | Polyamide |
| Loại ren | Hệ mét |
| Thiết kế bộ bịt cáp | Thẳng |
| Lớp chống nhiễu tính tương thích điện từ | Không |
| Chất liệu thân máy, dạng tóm tắt | PA |
| Kích thước ren | M 16 |
| Màu sắc | màu đen |
| Màu RAL | RAL 9005 |
| Chiều dài sợi chỉ | 8 |
| Kích thước các góc hình lục giác | 21.1 |
| Có tính năng chống uốn | Không |
| Chiều rộng thông thủy | 10 |
| Phạm vi kẹp tối đa | 10 |
| Loại gioăng làm kín | Phớt chặn ống luồn |
| Được gia cố bằng sợi thủy tinh | Không |
| Tăng số luồng | 1,5 |
| Bảo vệ bề mặt | Không tráng phủ |
| Cờ-lê cỡ 1 | 19 |
| Phạm vi kẹp tối thiểu | 4 |
| Dành cho cáp bọc thép | Không |
| Tiêu chuẩn ren | DIN EN 60423 |
| Vật liệu làm kín, tên gọi tắt | CR |
| Cờ-lê cỡ 2 | 19 |
| Vật liệu làm kín | Cao su cloroprene |
Product Characteristics
| Chống cháy | Đúng vậy |
| Chỉ số bảo vệ IP | IP 68 - 5 bar (30 min), IP 69, IP 66 |
| Chống axit | Không |
| Nhiệt độ tĩnh tối thiểu | -40 |
| Chịu được hóa chất | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Nhiệt độ (tối đa) | 100 |
| Nhiệt độ động tối thiểu | -20 |
| Chống dầu | Đúng vậy |
| Nhiệt độ động tối đa | 100 |
| Nhiệt độ (tối thiểu) | -40 |
| Thiết bị giảm căng | Đúng vậy |
| Dùng trong các khu vực nguy hiểm | Không |
| Chống va đập | Đúng vậy |
| Chống rung | Đúng vậy |
| Loại xếp hạng NEMA | Loại 1, Loại 12 |
| Khả năng chống cháy theo | UL 94 V-2 |
| Chống tia UVC | Đúng vậy |
| Nhiệt độ tĩnh tối đa | 100 |
| Không halogen | Không |
Certifications and Standards
| Được chứng nhận EHEDG | Không |
| Được chứng nhận bởi DNV | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Được FDA chứng nhận | Không |
| Được chứng nhận bởi GGVS | Đúng vậy |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Không |
| Chứng nhận UL AWM | theo UL 514B (CCN: QBPZ2 / e-file number: E79903) |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận cUL | Không |
| Số chứng chỉ DNV | TAE00002NB |
| Được UL chứng nhận | Không |
| Chứng nhận cUR | theo CSA C22.2 No. 18.3 (CCN: QBPZ8 / e-file number: E79903) |
| Số đăng ký VDE | 40010604 |
| Dành cho khí trong vùng Ex | mà không có |
| Dành cho bụi trong khu vực Ex | mà không có |
| Dấu CE | Đúng vậy |
| Được UL công nhận | Đúng vậy |
| Được NSF chứng nhận | Không |
| Được chứng nhận bởi VDE | Đúng vậy |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Product Family List
All articles from SKINTOP® ST-M / SKINTOP® STR-M
| Article number | Kích thước ren | Chiều dài sợi chỉ | Imp thread length | Imp clamping range min | Phạm vi kẹp tối thiểu | Imp clamping range max | Phạm vi kẹp tối đa | Cờ-lê cỡ 1 | Imp wrench width 1 | Màu sắc | Đơn vị giao hàng |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 53111000 | M 12 | 8 | 3.5 | 7 | 15 | xám bạc | 100.000 | ||||
| 53111010 | M 16 | 8 | 4 | 10 | 19 | xám bạc | 100.000 | ||||
| 53111020 | M 20 | 9 | 6 | 13 | 25 | xám bạc | 100.000 | ||||
| 53111030 | M 25 | 10 | 8 | 17 | 30 | xám bạc | 50.000 | ||||
| 53111040 | M 32 | 10 | 9 | 21 | 36 | xám bạc | 25.000 | ||||
| 53111050 | M 40 | 10 | 16 | 28 | 46 | xám bạc | 10.000 | ||||
| 53111060 | M 50 | 12 | 27 | 34 | 55 | xám bạc | 5.000 | ||||
| 53111070 | M 63 | 12 | 34 | 45 | 66 | xám bạc | 5.000 | ||||
| 53111100 | M 12 | 8 | 2 | 5 | 15 | xám bạc | 100.000 | ||||
| 53111110 | M 16 | 8 | 3.5 | 7 | 19 | xám bạc | 100.000 | ||||
| 53111120 | M 20 | 9 | 4 | 10 | 25 | xám bạc | 100.000 | ||||
| 53111130 | M 25 | 10 | 5 | 13 | 30 | xám bạc | 50.000 | ||||
| 53111140 | M 32 | 10 | 6 | 15 | 36 | xám bạc | 25.000 | ||||
| 53111150 | M 40 | 10 | 9 | 23 | 46 | xám bạc | 10.000 | ||||
| 53111160 | M 50 | 12 | 24 | 29 | 55 | xám bạc | 5.000 | ||||
| 53111170 | M 63 | 12 | 28 | 39 | 66 | xám bạc | 5.000 | ||||
| 53111200 | M 12 | 8 | 3.5 | 7 | 15 | màu đen | 100.000 | ||||
| 53111210 | M 16 | 8 | 4 | 10 | 19 | màu đen | 100.000 | ||||
| 53111220 | M 20 | 9 | 6 | 13 | 25 | màu đen | 100.000 | ||||
| 53111230 | M 25 | 10 | 8 | 17 | 30 | màu đen | 50.000 | ||||
| 53111240 | M 32 | 10 | 9 | 21 | 36 | màu đen | 25.000 | ||||
| 53111250 | M 40 | 10 | 16 | 28 | 46 | màu đen | 10.000 | ||||
| 53111260 | M 50 | 12 | 27 | 34 | 55 | màu đen | 5.000 | ||||
| 53111270 | M 63 | 12 | 34 | 45 | 66 | màu đen | 5.000 | ||||
| 53111300 | M 12 | 8 | 2 | 5 | 15 | màu đen | 100.000 | ||||
| 53111310 | M 16 | 8 | 3.5 | 7 | 19 | màu đen | 100.000 | ||||
| 53111320 | M 20 | 9 | 4 | 10 | 25 | màu đen | 100.000 | ||||
| 53111330 | M 25 | 10 | 5 | 13 | 30 | màu đen | 50.000 | ||||
| 53111340 | M 32 | 10 | 6 | 15 | 36 | màu đen | 25.000 | ||||
| 53111350 | M 40 | 10 | 9 | 23 | 46 | màu đen | 10.000 | ||||
| 53111360 | M 50 | 12 | 24 | 29 | 55 | màu đen | 5.000 | ||||
| 53111370 | M 63 | 12 | 28 | 39 | 66 | màu đen | 5.000 | ||||
| 53111400 | M 12 | 8 | 3.5 | 7 | 15 | xám nhạt | 100.000 | ||||
| 53111410 | M 16 | 8 | 4 | 10 | 19 | xám nhạt | 100.000 | ||||
| 53111420 | M 20 | 9 | 6 | 13 | 25 | xám nhạt | 100.000 | ||||
| 53111430 | M 25 | 10 | 8 | 17 | 30 | xám nhạt | 50.000 | ||||
| 53111440 | M 32 | 10 | 9 | 21 | 36 | xám nhạt | 25.000 | ||||
| 53111450 | M 40 | 10 | 16 | 28 | 46 | xám nhạt | 10.000 | ||||
| 53111460 | M 50 | 12 | 27 | 34 | 55 | xám nhạt | 5.000 | ||||
| 53111470 | M 63 | 12 | 34 | 45 | 66 | xám nhạt | 5.000 | ||||
| 53111500 | M 12 | 8 | 2 | 5 | 15 | xám nhạt | 100.000 | ||||
| 53111510 | M 16 | 8 | 3.5 | 7 | 19 | xám nhạt | 100.000 | ||||
| 53111520 | M 20 | 9 | 4 | 10 | 25 | xám nhạt | 100.000 | ||||
| 53111530 | M 25 | 10 | 5 | 13 | 30 | xám nhạt | 50.000 | ||||
| 53111540 | M 32 | 10 | 6 | 15 | 36 | xám nhạt | 25.000 | ||||
| 53111550 | M 40 | 10 | 9 | 23 | 46 | xám nhạt | 10.000 | ||||
| 53111560 | M 50 | 12 | 24 | 29 | 55 | xám nhạt | 5.000 | ||||
| 53111570 | M 63 | 12 | 28 | 39 | 66 | xám nhạt | 5.000 |
