IE-PNA-5-M12D-S-[L]-Y-2-22-1-OE

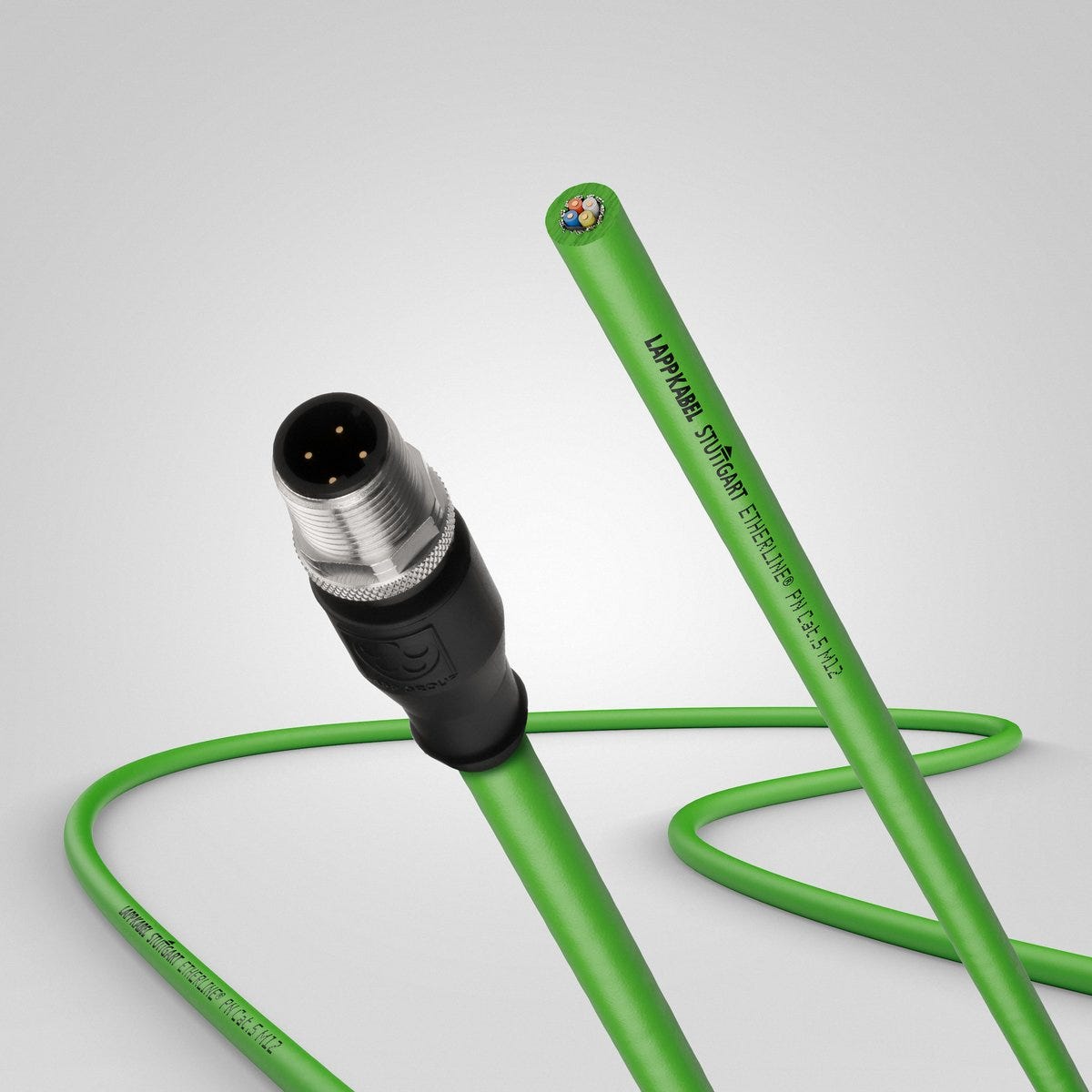

Cáp Ethernet đã được lắp ráp sẵn; Lắp đặt cố định; PROFINET, ETHERNET/IP; Ứng dụng PROFINET®: Loại A; Cat.5e; SF/UTP; Polyvinylclorua; 2x2; Đầu hở; M 12 (Mã hóa D), Phích cắm, Thẳng (180 °); 50 m
IE-PNA-5-M12D-S-[L]-Y-2-22-1-OE
IE-PNA-5-M12D-S-[L]-Y-2-22-1-OE
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
icon sturgeon signal
Certificate
CE marked
cUL listed US, UL listed US
ETHERNET/IP
PROFINET
Benefits
Sản phẩm có sẵn dưới dạng cáp đã lắp ráp một đầu, cho phép lựa chọn linh hoạt chiều dài cáp và tự do lựa chọn các kết nối khác
Sản phẩm này cũng có dạng cụm cáp đã lắp ráp sẵn ở cả hai đầu để tiết kiệm thời gian trong quá trình lắp đặt
Fast information exchange through Ethernet technology. , Cat. 5 performance up to 100 Mbit/s
Khả năng chống nhiễu điện từ cao nhờ cấu trúc cáp bốn lõi xoắn sao cũng như lớp chống nhiễu kép gồm lá cán nhôm nhiều lớp và lớp chống nhiễu bằng dây đồng bện với mức độ bao phủ cao (SF/UTP)
The integrated vibration protection of the connector makes it resistant to shocks and vibrations
The angled shape of the connector is suitable for a space-saving cable outlet
Also available with pre-assembled flange coupling for easy guidance through control cabinet walls
UL certification according to technical data enables the product to be used on the North American market
Trao đổi thông tin nhanh chóng nhờ công nghệ Ethernet. , Mèo. 5 tốc độ truyền dữ liệu lên đến 100 Mbit/s
Hệ thống chống rung tích hợp của đầu nối giúp sản phẩm này có khả năng chống va đập và rung động
Hình dạng nghiêng của đầu nối rất phù hợp để tạo đầu ra cáp tiết kiệm không gian
Cũng có sẵn với khớp nối mặt bích đã được lắp ráp sẵn để dễ dàng dẫn qua thành tủ điều khiển
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Applications
Dùng để lắp đặt cố định trong mạng PROFINET (loại A), nhờ thiết kế dây dẫn rắn
Cũng phù hợp cho các ứng dụng EtherCAT và EtherNet/IP
Suitable for medium mechanical stress
Can be used in dry and damp rooms
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Có thể sử dụng ở cả những nơi khô ráo lẫn ẩm ướt
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm, đồng thời có khả năng chống dầu ở mức độ hạn chế.
Technical Attributes
General Information
| Loại sản phẩm | Cáp Ethernet đã được lắp ráp sẵn |
| Thương hiệu | ETHERLINE® |
| hệ thống Fieldbus hoặc Ethernet hợp lệ | PROFINET, Ethernet, EtherCAT, ETHERNET/IP |
| Copper index | 1520.000 kg/km |
| Đơn vị giao hàng | 1.000 |
| Trọng lượng | 3 kg |
Electrical Characteristics
Product Design
| Số lõi | 4 |
| Kích thước cáp | 4X |
| Có lớp chống nhiễu | Đúng vậy |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Product Characteristics
| Lĩnh vực ứng dụng | Lắp đặt cố định |
| Chỉ số bảo vệ IP | IP 67, IP 69 |
| Số chu kỳ chèn tối thiểu | 100 |
| Dùng trong các khu vực nguy hiểm | Không |
| Loại cáp Ethernet | Cat.5e |
| Ứng dụng PROFINET® | Loại A |
| Nhiệt độ lắp ráp tối đa | 80 |
| Nhiệt độ lắp đặt tối thiểu | -40 |
Certifications and Standards
| Tiêu chuẩn sản phẩm theo IEC | M12 theo tiêu chuẩn IEC 61076-2-101 |
| Chứng nhận UL | theo UL 2238 (e-file number: E249137) |
| Được chứng nhận bởi Ecolab | Không |
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Không |
| Được chứng nhận cUL | Đúng vậy |
| Được chứng nhận CSA | Không |
| Được UL chứng nhận | Đúng vậy |
| Dấu CE | Đúng vậy |
| Chứng nhận cUL | theo CSA C22.2 No. 182.3 (e-file number: E249137) |
| Được UL công nhận | Không |
| Được chứng nhận bởi VDE | Không |
Documentation
Downloads
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
