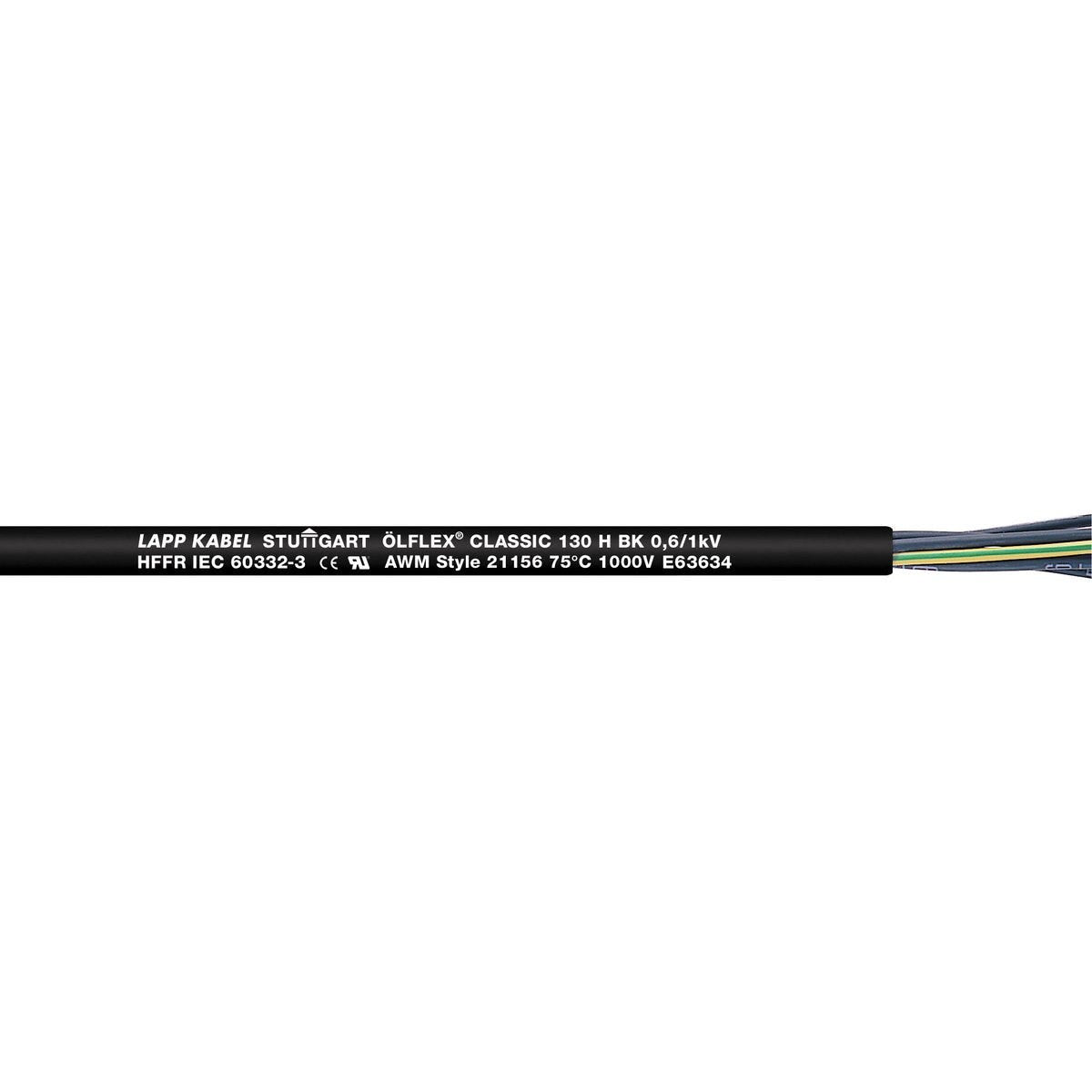

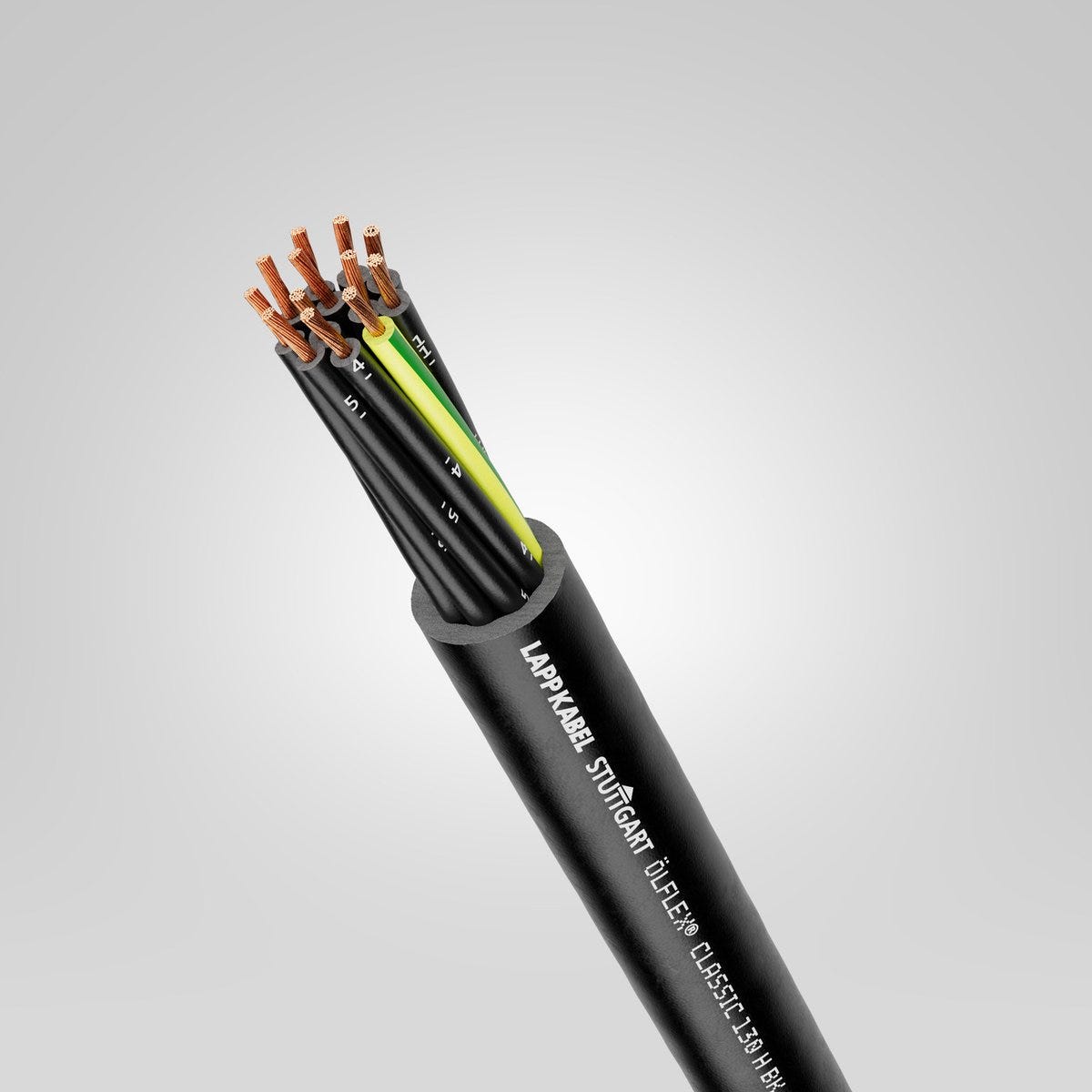

ÖLFLEX® CLASSIC 130 H BK 0,6/1 kV 7G1,5
Cáp nguồn và cáp điều khiển; 7G1.5; U0/U: 0,6/1 kV; HFFR; Xác định lõi: Số; Được UL công nhận; Linh hoạt
ÖLFLEX® CLASSIC 130 H BK 0,6/1 kV 7G1,5
269.280₫
/
ÖLFLEX® CLASSIC 130 H BK 0,6/1 kV 7G1,5
269.280₫
/
In stock (95)
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
flame-retardant
halogen-free
uv-resistant.
outdoor area
Product Carbon Footprint
Certificate
CE marked
UL recognized
Benefits
Dễ dàng thao tác và lắp đặt nhờ biến thể linh hoạt
Very robust due to reinforced outer sheath with a wall thickness of at least 1.8 mm
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP
Độ an toàn điện cao nhờ điện áp thử nghiệm 4000 V
UL certification according to technical data enables the product to be used on the North American market
Operating voltage of 1,000 V according to UL, permitted for North America
Rất chắc chắn nhờ vỏ ngoài được gia cố với độ dày thành ống ít nhất 1,8 mm
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ.
Applications
For building cabling that needs to meet special fire safety requirements
For universal use for wiring of cross-plant control circuits and control circuits inside machines
For circuits that require a higher nominal voltage due to their installation
For fixed installation and occasional flexing without tensile strain
Can be used in dry and damp environments
Suitable for outdoor use
Flexible use up to -25°C
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Đối với các mạch điện cần điện áp danh định cao hơn do đặc điểm lắp đặt của chúng
Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong môi trường khô và ẩm ướt
Thích hợp để sử dụng ngoài trời.
Technical Attributes
General Information
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 100.800 kg/km |
| Copper index (lb) | 677.300 lb |
| Trọng lượng | 276 kg/km |
Electrical Characteristics
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng AC / DC theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 13.3 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.729 |
| Điện áp thử nghiệm | 4 kV |
| Điện áp định mức | 1000 V Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo UL AWM |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 67 |
Product Design
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 12.6 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Kích thước cáp | 7G1.5 |
| Có lớp vỏ ngoài được gia cố | Đúng vậy |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Số |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Tiết diện dây dẫn chính | mm² |
| Mã hóa màu dây dẫn | VDE 0293-1, EN 50334 |
| Số lõi | 7 |
| Tiết diện dây dẫn danh nghĩa (AWG) | 16 AWG |
| Vật liệu nền dùng để làm lớp cách điện lõi | Hợp chất không halogen |
| Vật liệu nền của vỏ ngoài | Hợp chất không halogen |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | HFFR |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | HFFR |
Product Characteristics
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Không halogen theo | IEC 60754-1 |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -25 |
| Độ ăn mòn của khí đốt theo | IEC 60754-2 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chống ozone | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 50.4 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Linh hoạt, Lắp đặt cố định |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -25 °C đến 70 °C nhiệt độ tối đa của dây dẫn, đến 75 °C nhiệt độ tối đa của dây dẫn theo UL AWM |
| Mật độ khói thấp theo | IEC 61034-2 |
| Chống dầu | Không |
| Độ độc thấp của khí cháy theo | EN 50306-1 (≤ 6) |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 189.0 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn, đến 75 °C nhiệt độ tối đa của dây dẫn theo UL AWM |
| Khả năng chống cháy theo | IEC 60332-1-2, IEC 60332-3-24, UL Cable Flame Test |
| Chống tia UV theo tiêu chuẩn | Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A, EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài), EN 50618, EN 50620 |
| Đối với tải xoắn | Không |
| Không halogen | Đúng vậy |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 75 |
Certifications and Standards
| Được chứng nhận bởi DNV | Không |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Hành vi nhỏ giọt của CPR | d2 |
| Tiêu chuẩn sản phẩm DIN / EN | dựa trên tiêu chuẩn EN 50525-3-11 |
| Mật độ khói trong CPR | s1b |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Không |
| Chứng nhận UL AWM | 21156 theo UL 758 (e-file number: E63634) |
| Được chứng nhận cUL | Không |
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Độ axit của CPR | a1 |
| Được UL chứng nhận | Không |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Dca |
| Được UL công nhận | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | С-DE.АЮ64.В.01077 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Product Family List
All articles from ÖLFLEX® CLASSIC 130 H BK 0,6/1 kV
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng | Khóa học phòng cháy chữa cháy về CPR |
|---|---|---|---|---|---|---|---|---|
| 1123410 | 2 | Không | 1 | 8.6 | 107 kg/km | |||
| 1123411 | 3 | Đúng vậy | 1 | 9 | 123 kg/km | Dca | ||
| 1123412 | 4 | Đúng vậy | 1 | 9.6 | 144 kg/km | Dca | ||
| 1123413 | 5 | Đúng vậy | 1 | 10.4 | 167 kg/km | Dca | ||
| 1123414 | 7 | Đúng vậy | 1 | 11.1 | 206 kg/km | Dca | ||
| 1123415 | 12 | Đúng vậy | 1 | 14 | 314 kg/km | |||
| 1123418 | 2 | Không | 1.5 | 9.6 | 137 kg/km | Dca | ||
| 1123419 | 3 | Đúng vậy | 1.5 | 10.1 | 161 kg/km | Dca | ||
| 1123420 | 4 | Đúng vậy | 1.5 | 10.8 | 180 kg/km | Dca | ||
| 1123421 | 5 | Đúng vậy | 1.5 | 11.7 | 221 kg/km | Dca | ||
| 1123422 | 7 | Đúng vậy | 1.5 | 12.6 | 276 kg/km | Dca | ||
| 1123423 | 12 | Đúng vậy | 1.5 | 16.1 | 427 kg/km | Dca | ||
| 1123424 | 18 | Đúng vậy | 1.5 | 18.8 | 596 kg/km | |||
| 1123425 | 25 | Đúng vậy | 1.5 | 21.7 | 799 kg/km | |||
| 1123427 | 3 | Đúng vậy | 2.5 | 11.3 | 219 kg/km | Dca | ||
| 1123428 | 4 | Đúng vậy | 2.5 | 12.2 | 262 kg/km | Dca | ||
| 1123429 | 5 | Đúng vậy | 2.5 | 13.3 | 307 kg/km | Dca | ||
| 1123430 | 7 | Đúng vậy | 2.5 | 14.4 | 390 kg/km | Dca | ||
| 1123431 | 12 | Đúng vậy | 2.5 | 18.7 | 624 kg/km | Dca | ||
| 1123432 | 18 | Đúng vậy | 2.5 | 22 | 879 kg/km | |||
| 1123433 | 25 | Đúng vậy | 2.5 | 25.8 | 1212 kg/km | |||
| 1123434 | 3 | Đúng vậy | 4 | 12.6 | 290 kg/km | Dca | ||
| 1123435 | 4 | Đúng vậy | 4 | 13.7 | 351 kg/km | Dca | ||
| 1123436 | 5 | Đúng vậy | 4 | 14.9 | 416 kg/km | Dca | ||
| 1123437 | 3 | Đúng vậy | 6 | 13.9 | 377 kg/km | Dca | ||
| 1123438 | 4 | Đúng vậy | 6 | 15.1 | 463 kg/km | Dca | ||
| 1123439 | 5 | Đúng vậy | 6 | 16.8 | 559 kg/km | Dca | ||
| 1123440 | 4 | Đúng vậy | 10 | 18.7 | 662 kg/km | Dca | ||
| 1123441 | 5 | Đúng vậy | 10 | 20.7 | 915 kg/km | Dca | ||
| 1123442 | 4 | Đúng vậy | 16 | 21.3 | 1070 kg/km | Dca | ||
| 1123443 | 5 | Đúng vậy | 16 | 23.6 | 1296 kg/km | Dca | ||
| 1123444 | 4 | Đúng vậy | 25 | 26.2 | 1631 kg/km | Dca |
