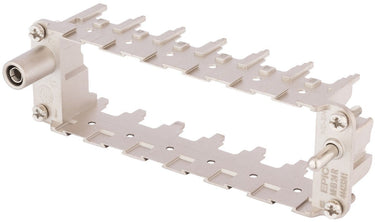

EPIC® MHB 24 R
Hệ thống khung mô-đun MH; Số lượng tiếp điểm: PE; , Có dây nối đất bảo vệ; Số lượng khe cắm: 6; Đối với tiết diện (tối thiểu/tối đa): 1mm² - 6mm²;
EPIC® MHB 24 R
EPIC® MHB 24 R
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
heat resistance
cold resistance
flame-retardant
icon sturgeon signal
Certificate
UR recognised US, cUR recognised US
Benefits
Multi frame for own and competition modules, EPIC® MH system is mateable with the market standard, The mix of different functions in one plug guarantees high flexibility, Railway applications - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3, PE connection from 1mm² up to 6mm² with end sleeve, 10mm² with adapter
Applications
Mechanical engineering, Robotics industry, Plant engineering, Renewable energy, Railway applications / vehicle construction
Technical Attributes
General Information
| Loại sản phẩm | Hệ thống khung mô-đun MH |
| Phạm vi cung cấp | bao gồm cả ốc vít |
| Thương hiệu | EPIC® |
| Loại lắp đặt | ốc vít |
| Kích thước thiết kế | 24B |
| Danh sách tiếp điểm bao gồm | Không |
| Đơn vị giao hàng | 10.000 |
| Trọng lượng | 0.075 kg |
Electrical Characteristics
| Điện cực nối đất bảo vệ được tích hợp vào lõi đầu nối hình chữ nhật | Đúng vậy |
Product Design
| Loại lõi tiếp điểm | Ổ cắm |
| Loại tiếp điểm của dây dẫn bảo vệ | Kết nối bằng vít |
| Số lượng tiếp điểm PE | 1 |
| Lớp chống nhiễu tính tương thích điện từ | Đúng vậy |
| Có lớp bảo vệ bằng dây | Không |
| Màu sắc | xám bạc |
| Tiết diện dây dẫn tối thiểu có thể kết nối (AWG) | 18 AWG |
| Tiết diện dây dẫn tối đa có thể được kết nối (AWG) | 10 AWG |
| Diện tích tiết diện dây dẫn tối thiểu có thể kết nối (mm²) | 1 |
| Số lượng tiếp điểm | PE |
| Tiếp điểm chống nhiễu | Không |
| Chất liệu | Hợp kim kẽm |
| Có dây nối đất bảo vệ | Đúng vậy |
| Tiết diện dây dẫn tối đa có thể được kết nối (mm²) | 6 |
| Số lượng khe cắm | 6 |
Product Characteristics
| Chống cháy | Đúng vậy |
| Số chu kỳ chèn tối thiểu | 500 |
| Mức độ ô nhiễm | 3 |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Nhiệt độ hoạt động tối đa | 125 |
| Không halogen | Không |
Certifications and Standards
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Đúng vậy |
| Được chứng nhận bởi TÜV | Không |
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| Chứng nhận UR | theo UL 1977 (e-file number: E75770) |
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Mức nguy cơ về phòng cháy chữa cháy đối với phương tiện đường sắt | EN 45545-2 HL1, EN 45545-2 HL2, EN 45545-2 HL3 |
| Chứng nhận cUR | theo CSA C22.2 No. 182.3 (e-file number: E75770) |
| Dấu CE | Không |
| Số kiểm soát danh mục cUR | ECBT8 |
| Được chứng nhận bởi VDE | Không |
| Số kiểm soát theo danh mục UL | ECBT2 |
Documentation
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
