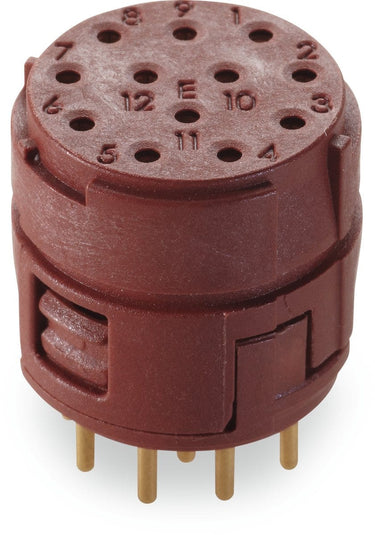

EPIC® SIGNAL M23 12E BEM (5)
Đầu nối tròn; Tín hiệu M 23; Ổ cắm; Số lượng tiếp điểm: 12;
EPIC® SIGNAL M23 12E BEM (5)
EPIC® SIGNAL M23 12E BEM (5)
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
){kind=link}
Product characteristics
heat resistance
cold resistance
Certificate
CE marked
Benefits
Inserts with solder pins at the connection side for soldering in PCB boards. Ideal in combination with M23 housings of type B1/B2 for rear wall-mounting.
Applications
Plant engineering, Measurement and control technology, Apparatus construction
Technical Attributes
General Information
| Loại sản phẩm | Đầu nối tròn |
| Phạm vi cung cấp | bao gồm danh bạ |
| Thương hiệu | EPIC® |
| Danh sách tiếp điểm bao gồm | Đúng vậy |
| Đơn vị giao hàng | 5.000 |
| Trọng lượng | 0.002 kg |
Electrical Characteristics
| Điện áp xung định mức | 1.5 kV Giá trị hiệu dụng AC / DC theo IEC 61984 |
| Điện áp định mức | 100 V Giá trị hiệu dụng AC / DC theo IEC |
| Dòng điện định mức | 7 A theo IEC |
| Điện trở tiếp xúc tối đa | 4 |
| Loại quá áp | III |
Product Design
| Lớp phủ tiếp điểm | Mạ vàng |
| Lõi tiếp điểm, bản tóm tắt | PA |
| Chiều dài tổng cộng | 15.6 |
| Biến thể tiếp điểm | Ổ cắm |
| Lớp phủ tiếp điểm, tên viết tắt | Au |
| Loại đầu nối | Ổ cắm |
| Lõi tiếp điểm vật liệu | Polyamide |
| Số lượng tiếp điểm PE | 0 |
| Định dạng đầu nối | Tín hiệu M 23 |
| Loại kết nối dây dẫn | Hàn lại qua lỗ |
| Màu sắc | đỏ/nâu |
| Hướng quay | Bộ phận E (xoay theo chiều kim đồng hồ) |
| Số lượng tiếp điểm | 12 |
| Đường kính đầu nối | 16.7 |
| Vật liệu tiếp điểm | Đồng thau |
| Số lượng tiếp điểm tín hiệu | 12 |
| Vật liệu tiếp điểm, tên viết tắt | CuZn |
| Số lượng tiếp điểm nguồn | 0 |
Product Characteristics
| Số chu kỳ chèn tối thiểu | 100 |
| Nhiệt độ hoạt động tối thiểu ở trạng thái tĩnh (không cắm hoặc rút phích cắm) | -40 |
| Mức độ ô nhiễm | 3 |
| Nhiệt độ hoạt động tối thiểu | -25 |
| Nhiệt độ hoạt động tối đa | 125 |
| Không halogen | Không |
Certifications and Standards
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| UR được công nhận | Không |
| cUR được công nhận | Không |
| Được chứng nhận CSA | Không |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | Отказное письмо № 39 |
| Được chứng nhận theo tiêu chuẩn EAC | Không bắt buộc |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Product Family List
All articles from EPIC® SIGNAL M23 Inserts 12 pole PCB-soldering
| Article number | Biến thể tiếp điểm | Danh sách tiếp điểm bao gồm | Hướng quay | Đơn vị giao hàng |
|---|---|---|---|---|
| 44420066 | Chân | Đúng vậy | Bộ phận E (xoay theo chiều kim đồng hồ) | 5.000 |
| 44420106 | Ổ cắm | Đúng vậy | Bộ phận E (xoay theo chiều kim đồng hồ) | 5.000 |
| 44420107 | Chân | Đúng vậy | Phần P (xoay ngược chiều kim đồng hồ) | 5.000 |
| 44420108 | Ổ cắm | Đúng vậy | Phần P (xoay ngược chiều kim đồng hồ) | 5.000 |
