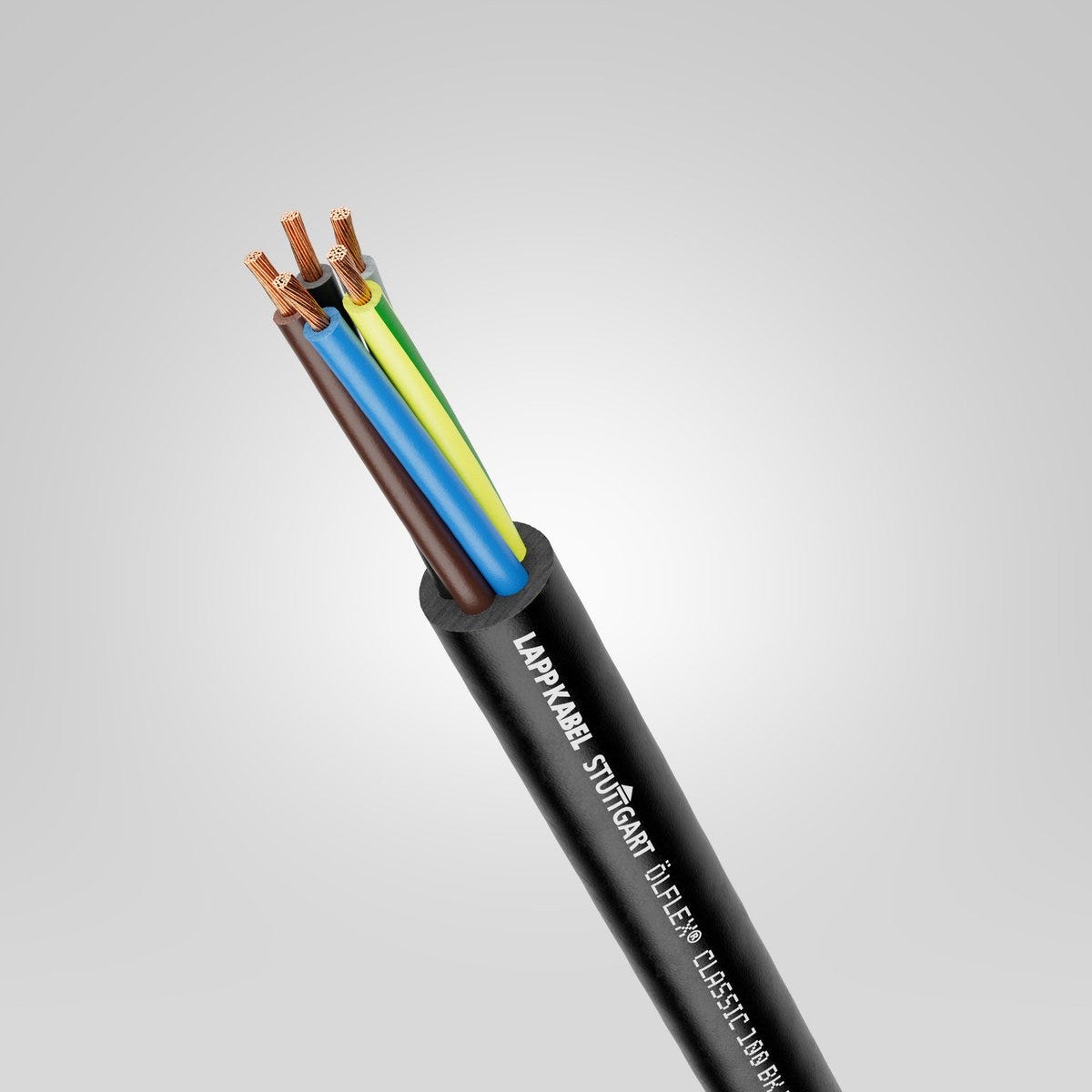

ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 5G1,5
Cáp nguồn và cáp điều khiển; 5G1.5; U0/U: 0,6/1 kV; PVC; Xác định lõi: Màusắc; Lắp đặt cố định
ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 5G1,5
133.200₫
/
ÖLFLEX® CLASSIC 100 BK 0,6/1 kV 5G1,5
133.200₫
/
In stock (34993)
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
flame-retardant
chemical resistance
uv-resistant.
torsion resistant
Product Carbon Footprint
Certificate
CE marked
Benefits
Weatherproof and therefore well suited for outdoor use
Very robust due to reinforced outer sheath with a wall thickness of at least 1.8 mm
Độ an toàn điện cao nhờ điện áp thử nghiệm 4000 V
Phân loại hành vi cháy theo Chỉ thị 2011/305/EU (BauPVO/CPR) kèm theo việc lựa chọn mã sản phẩm trên trang web của LAPP
Chống chịu thời tiết, do đó rất thích hợp để sử dụng ngoài trời
Rất chắc chắn nhờ vỏ ngoài được gia cố với độ dày thành ống ít nhất 1,8 mm.
Applications
For universal use for wiring of cross-plant control circuits and control circuits inside machines
Flexible use up to -30°C possible
For circuits that require a higher nominal voltage due to their installation
Also suitable as a flexible direct line or extension cable. , Thiết kế cáp này cũng phù hợp cho các ứng dụng chịu xoắn trong tuabin gió
For fixed installation and occasional flexing without tensile strain
Can be used in dry and damp environments
Suitable for medium mechanical stress
The PVC outer sheath is resistant to acids and alkalis and has limited oil resistance
Suitable for outdoor use, subject to the temperature range
Dùng cho mọi ứng dụng trong việc đấu dây các mạch điều khiển bên trong máy và giữa các nhà máy
Đối với các mạch điện cần điện áp danh định cao hơn do đặc điểm lắp đặt của chúng
Cũng thích hợp dùng làm cáp nguồn hoặc cáp nối dài linh hoạt. , Dùng cho lắp đặt cố định và di chuyển thỉnh thoảng mà không có ứng suất kéo
Có thể sử dụng trong môi trường khô và ẩm ướt
Thích hợp cho các điều kiện chịu tải cơ học trung bình
Lớp vỏ ngoài bằng PVC có khả năng chống axit và kiềm, đồng thời có khả năng chống dầu ở mức độ hạn chế
Thích hợp để sử dụng ngoài trời, tùy thuộc vào phạm vi nhiệt độ
Có thể sử dụng linh hoạt ở nhiệt độ xuống đến -30°C.
Technical Attributes
General Information
| Thương hiệu | ÖLFLEX® |
| Loại sản phẩm | Cáp nguồn và cáp điều khiển |
| Copper index | 72.000 kg/km |
| Copper index (lb) | 483.820 lb |
| Trọng lượng | 199 kg/km |
Electrical Characteristics
| Điện áp danh định | U0/U: 0,6/1 kV Giá trị hiệu dụng (rms) của dòng điện xoay chiều (AC) theo IEC |
| Điện trở tối đa của dây dẫn ở 20°C | 13.3 Ω/km |
| Độ tự cảm (800 Hz), khoảng | 0.729 |
| Điện áp thử nghiệm | 4 kV |
| Điện dung hoạt động của dây dẫn (800 Hz), khoảng | 107 |

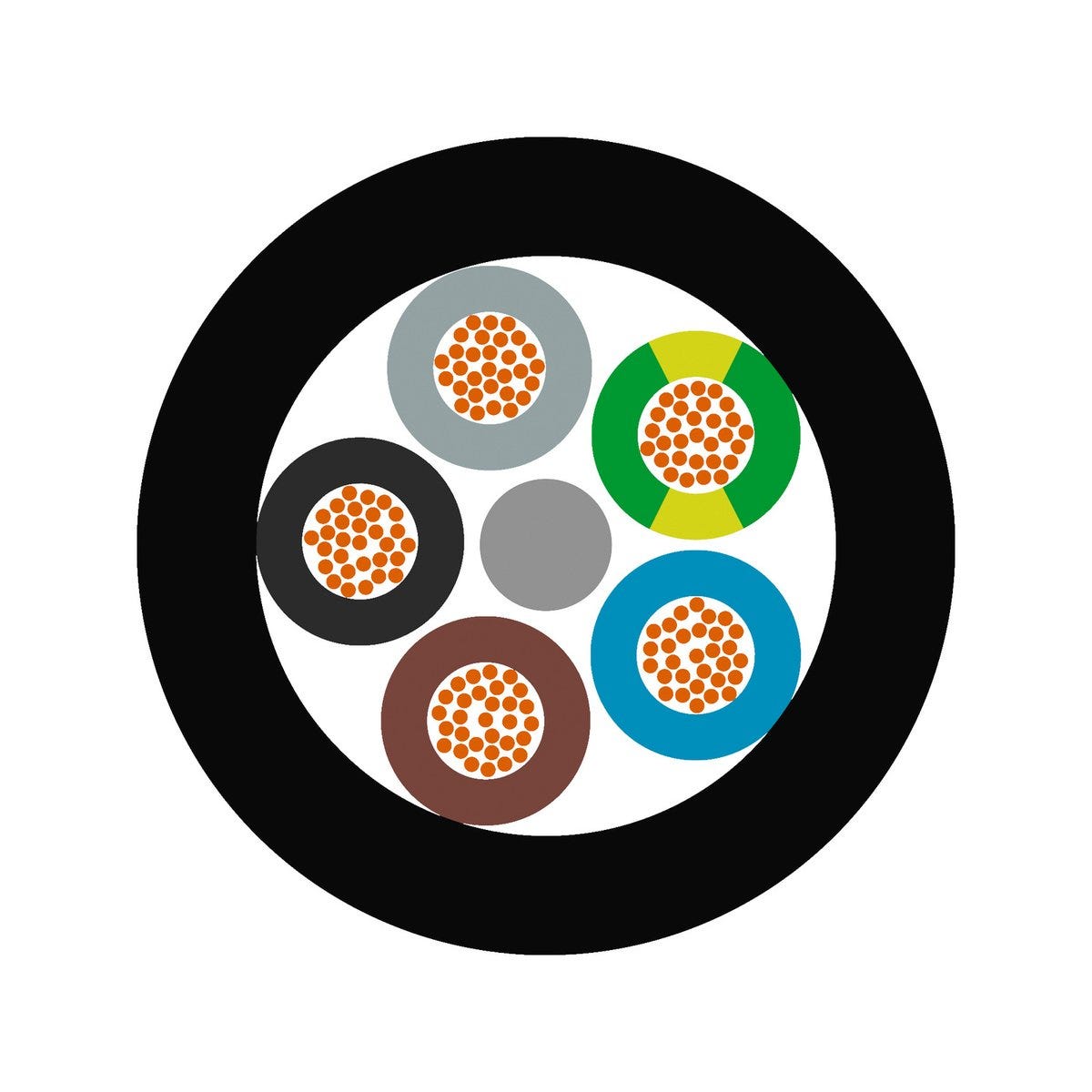

Product Design
| Thiết kế đầu dẫn | IEC 60228 loại 5: dây sợi mảnh |
| Đường kính ngoài danh nghĩa | 11.7 mm |
| Vật liệu dẫn điện | Đồng trần |
| Tiết diện dây dẫn danh nghĩa (hệ mét) | 1.5 mm² |
| Kích thước cáp | 5G1.5 |
| Có lớp vỏ ngoài được gia cố | Đúng vậy |
| Có lớp chống nhiễu | Không |
| Xác định lõi | Màu sắc |
| Hình dạng cáp | Vòng |
| Màu của lớp vỏ ngoài | màu đen |
| Loại mắc cạn | Xoắn bó dây nhiều lớp |
| Mã hóa màu dây dẫn | VDE 0293-1, VDE 0293-308 |
| Số lõi | 5 |
| Vật liệu nền dùng để làm lớp cách điện lõi | Polyvinylclorua |
| Vật liệu nền của vỏ ngoài | Polyvinylclorua |
| Bao gồm dây nối đất bảo vệ | Đúng vậy |
| Vật liệu nền cho lớp cách điện lõi, tên viết tắt | PVC |
| Có lớp giáp | Không |
| Vật liệu nền của vỏ ngoài, dạng tóm tắt | PVC |
Product Characteristics
| Chống cháy | Đúng vậy |
| Không chứa PWIS theo | VDMA 24364-B2-L |
| Nhiệt độ, thỉnh thoảng được cập nhật tối thiểu | -30 |
| Nhiệt độ, mức tối thiểu cho hệ thống lắp đặt cố định | -40 |
| Chịu được tác động của ozone theo | Tiêu chuẩn EN 50396, phương pháp B |
| Nhiệt độ, giá trị tối đa đối với hệ thống lắp đặt cố định | 80 |
| Chịu được hóa chất | Đúng vậy |
| Chống ozone | Đúng vậy |
| Chống tia UV | Đúng vậy |
| Bán kính uốn tối thiểu (mm), lắp đặt cố định | 46.8 mm |
| Không chứa PWIS | Đúng vậy |
| Lĩnh vực ứng dụng | Lắp đặt cố định, Linh hoạt, Xoắn |
| Nhiệt độ tối đa của dây dẫn, thỉnh thoảng được di chuyển | -30 °C đến 70 °C nhiệt độ tối đa của dây dẫn |
| Chống dầu | Không |
| Bán kính uốn tối thiểu tính bằng mm, uốn cong thỉnh thoảng | 175.5 mm |
| Bán kính uốn tối thiểu, khi cố định | 4 lần đường kính ngoài |
| Bán kính uốn tối thiểu, uốn cong thỉnh thoảng | 15 lần đường kính ngoài |
| Nhiệt độ, hệ thống lắp đặt cố định | -40 °C đến 80 °C nhiệt độ tối đa của dây dẫn |
| Khả năng chống cháy theo | IEC 60332-1-2 |
| Chống tia UV theo tiêu chuẩn | Tiêu chuẩn DIN EN ISO 4892-2, phương pháp A, EN 50525-1 (các loại cáp có vỏ bọc màu đen phù hợp để sử dụng ngoài trời lâu dài) |
| Xoắn | để +/- 150 °/m và min. -20 °C tối đa 2000 Các chu kỳ xoắn, để +/- 150 °/m và min. 5 °C tối đa 5000 Các chu kỳ xoắn |
| Đối với tải xoắn | Đúng vậy |
| Không halogen | Không |
| Nhiệt độ, thỉnh thoảng đạt mức tối đa | 70 |
Certifications and Standards
| Đã thử nghiệm khả năng chống cháy theo tiêu chuẩn UN/ECE-R118 | Không |
| Dấu CE | Đúng vậy |
| Khóa học phòng cháy chữa cháy về CPR | Eca |
| Được chứng nhận bởi VDE | Không |
| Số chứng nhận EAC | ЕАЭС RU С-DE.АЮ64.В.00091/19 |
| Được chứng nhận theo tiêu chuẩn EAC | Đúng vậy |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Product Family List
All articles from ÖLFLEX® CLASSIC 100 BK 0,6/1 kV
| Article number | Số lõi | Including protective conductor | Conductor cross-section (mm2) | Imp outer dia cable sheath nom | Đường kính ngoài danh nghĩa | Copper index calc export | Trọng lượng |
|---|---|---|---|---|---|---|---|
| 1120457 | 3 | Đúng vậy | 1 | 9 | 112 kg/km | ||
| 1120459 | 5 | Đúng vậy | 1 | 10.4 | 152 kg/km | ||
| 1120462 | 2 | Không | 1.5 | 9.6 | 123 kg/km | ||
| 1120463 | 3 | Đúng vậy | 1.5 | 10.1 | 144 kg/km | ||
| 1120464 | 4 | Đúng vậy | 1.5 | 10.8 | 170 kg/km | ||
| 1120465 | 5 | Đúng vậy | 1.5 | 11.7 | 199 kg/km | ||
| 1120469 | 3 | Đúng vậy | 2.5 | 11.3 | 182 kg/km | ||
| 1120470 | 4 | Đúng vậy | 2.5 | 12.2 | 225 kg/km | ||
| 1120474 | 4 | Đúng vậy | 4 | 13.8 | 324 kg/km | ||
| 1120475 | 4 | Đúng vậy | 6 | 15.1 | 442 kg/km |
