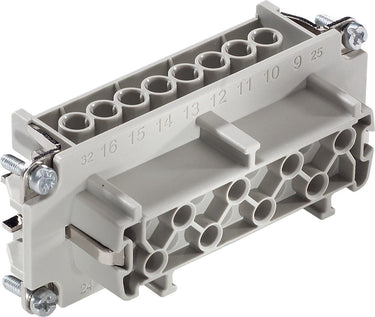

EPIC® H-BE 16 BS 17-32
Phụ kiện lõi đầu nối hình chữ nhật có kết nối bằng vít Ổ cắm; Số lượng tiếp điểm: 16+PE; Kích thước thiết kế: 32B; 600 V AC rms / DC according to CSA; 16 A according to IEC; Đối với tiết diện (tối thiểu/tối đa): 0.5mm² - 2.5mm²; Danh sách tiếp điểm bao gồm; Polycarbonate
EPIC® H-BE 16 BS 17-32
Phụ kiện lõi đầu nối hình chữ nhật có kết nối bằng vít Ổ cắm; Số lượng tiếp điểm: 16+PE; Kích thước thiết kế: 32B; 600 V AC rms / DC according to CSA; 16 A according to IEC; Đối với tiết diện (tối thiểu/tối đa): 0.5mm² - 2.5mm²; Danh sách tiếp điểm bao gồm; Polycarbonate
EPIC® H-BE 16 BS 17-32
EPIC® H-BE 16 BS 17-32
Payment & Security
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Product characteristics
cold resistance
flame-retardant
halogen-free
Certificate
CE marked
VDE certified
VDE Reg.-Nr. B437
UR recognised US, cUR recognised US
Benefits
Các lõi đầu nối hình chữ nhật thuộc dòng EPIC® H-BE được coi là những sản phẩm kinh điển trong ngành công nghiệp và là lựa chọn lý tưởng để sử dụng ở các mức điện áp và cường độ dòng điện cao hơn
Trong dòng sản phẩm EPIC® H-BE, các lõi đầu nối hình chữ nhật có các loại kết nối khác nhau (vít, bấm cos, lò xo dạng lồng hoặc cắm) có thể được kết hợp với nhau trong cùng một kích thước
Sản phẩm này bao gồm hai lõi đầu nối hình chữ nhật, mỗi lõi đầu nối có 16 tiếp điểm, và mang lại khả năng lắp ráp đầu nối cực kỳ linh hoạt: Các lõi đầu nối này có thể được sử dụng để vừa cấp nguồn điện vừa truyền tín hiệu đồng thời chỉ với một đầu nối duy nhất
Easy to service screw connection enables assembly without special tools
Made of robust polycarbonate (flammability class V-0 according to the UL 94 testing procedure for the flammability of plastics)
UL certification according to technical data enables the product to be used on the North American market
Available with or without wire protection. The wire protection enables stranded wires without conductor end sleeves to be connected directly
Wide variety of suitable housing variants
Kết nối bằng vít dễ bảo trì giúp lắp ráp mà không cần dụng cụ chuyên dụng
Được làm từ chất liệu polycarbonate bền chắc (cấp khả năng cháy V-0 theo quy trình thử nghiệm UL94 về tính dễ cháy của nhựa)
Chứng nhận UL dựa trên các thông số kỹ thuật cho phép sản phẩm được sử dụng trên thị trường Bắc Mỹ
Sản phẩm có sẵn với hoặc không có lớp bảo vệ dây. Cơ chế bảo vệ dây cho phép kết nối trực tiếp bó dây mà không cần đầu chụp dây
Có rất nhiều biến thể nhà ở phù hợp.
Applications
Dùng để kết nối các thiết bị và máy móc với nguồn điện trong các ứng dụng khác nhau
Suitable for wiring inside control cabinets
For transmission of control signals to actuators
Typical applications include platform, lighting and lifting technology
Thích hợp để đấu dây bên trong tủ điều khiển
Dùng để truyền tín hiệu điều khiển đến các bộ dẫn động cảm biến
Các ứng dụng điển hình bao gồm công nghệ nền tảng, chiếu sáng và nâng hạ.
Technical Attributes
General Information
| Thương hiệu | EPIC® |
| Danh sách tiếp điểm bao gồm | Đúng vậy |
| Dòng sản phẩm | RECTANGULAR |
| Loại sản phẩm | Phụ kiện lõi đầu nối hình chữ nhật có kết nối bằng vít |
| Phạm vi cung cấp | bao gồm danh bạ |
| Kích thước thiết kế | 32B |
| Đơn vị giao hàng | 5.000 |
| Trọng lượng | 0.088 kg |
Electrical Characteristics
| Dòng điện định mức | 16 A theo IEC, 16 A theo UL/CSA |
| Điện cực nối đất bảo vệ được tích hợp vào lõi đầu nối hình chữ nhật | Đúng vậy |
| Loại quá áp | III |
| Điện áp xung định mức | 6 kV Giá trị hiệu dụng AC / DC theo IEC 61984 |
| Điện áp định mức | 600 V Giá trị hiệu dụng AC / DC theo CSA, 500 V Giá trị hiệu dụng AC / DC theo IEC, 600 V Giá trị hiệu dụng AC / DC theo UL |
| Điện trở tiếp xúc tối đa | 2 |
Product Design
| Lớp chống nhiễu tính tương thích điện từ | Không |
| Có lớp bảo vệ bằng dây | Không |
| Màu sắc | màu xám |
| Tiết diện dây dẫn tối thiểu có thể kết nối (AWG) | 20 AWG |
| Tiết diện dây dẫn tối đa có thể được kết nối (AWG) | 14 AWG |
| Diện tích tiết diện dây dẫn tối thiểu có thể kết nối (mm²) | 0.5 |
| Số lượng tiếp điểm | 16+PE |
| Vật liệu tiếp điểm | Đồng thau |
| Có dây nối đất bảo vệ | Đúng vậy |
| Tiết diện dây dẫn tối đa có thể được kết nối (mm²) | 2.5 |
| Vật liệu tiếp điểm, tên viết tắt | CuZn |
| Loại lõi tiếp điểm | Ổ cắm |
| Lớp phủ tiếp điểm | Mạ bạc |
| Lõi tiếp điểm, bản tóm tắt | PC |
| Loại kết nối PE | Kết nối bằng vít |
| Biến thể tiếp điểm | Ổ cắm |
| Lớp phủ tiếp điểm, tên viết tắt | Ag |
| Loại đầu nối | Ổ cắm |
| Lõi tiếp điểm vật liệu | Polycarbonate |
| Phương pháp sản xuất tiếp điểm | Được gia công |
| Số lượng tiếp điểm PE | 1 |
| Loại kết nối dây dẫn | Kết nối bằng vít |
| Lõi tiếp điểm không có tiếp điểm | Không |
| Đường kính tiếp điểm | 2.5 |
| Số lượng tiếp điểm tín hiệu | 0 |
| Số lượng tiếp điểm nguồn | 16 |
Product Characteristics
| Chống cháy | Đúng vậy |
| Mô-men siết tối thiểu cho kết nối PE | 1.2 |
| Chống axit | Không |
| Chịu được hóa chất | Không |
| Chống tia UV | Không |
| Nhiệt độ hoạt động tối thiểu | -40 |
| Mô-men siết tối đa cho kết nối PE | 1.2 |
| Nhiệt độ hoạt động tối đa | 100 |
| Số chu kỳ chèn tối thiểu | 500 |
| Dùng trong các khu vực nguy hiểm | Không |
| Chống va đập | Đúng vậy |
| Mức độ ô nhiễm | 3 |
| Chống rung | Không |
| Khả năng chống cháy theo | UL 94 V-0 |
| Không halogen | Đúng vậy |
| Các đỉnh nhiệt độ ngắn hạn | 125 |
Certifications and Standards
| UR được công nhận | Đúng vậy |
| cUR được công nhận | Đúng vậy |
| Được chứng nhận CSA | Không |
| Mức nguy cơ về phòng cháy chữa cháy đối với phương tiện đường sắt | EN 45545-2 HL1, EN 45545-2 HL2, EN 45545-2 HL3 |
| Số kiểm soát danh mục cUR | ECBT8 |
| Số kiểm soát theo danh mục UL | ECBT2 |
| Kiểm tra khả năng phòng cháy cho phương tiện đường sắt | Đúng vậy |
| Được chứng nhận bởi TÜV | Không |
| Tiêu chuẩn sản phẩm theo IEC | IEC 61984 |
| Chứng nhận UR | theo UL 1977 (e-file number: E75770) |
| Chứng nhận cUR | theo CSA C22.2 No. 182.3 (e-file number: E75770) |
| Số đăng ký VDE | B437 |
| Dấu CE | Đúng vậy |
| Được chứng nhận bởi VDE | Đúng vậy |
| Số chứng nhận EAC | Отказное письмо № 39 |
| Được chứng nhận theo tiêu chuẩn EAC | Không bắt buộc |
Documentation
Downloads
Further Links
Notes
- Các bức ảnh và hình ảnh đồ họa không được vẽ theo tỷ lệ thực và không phản ánh hình ảnh chi tiết của các sản phẩm tương ứng.
- Trừ khi có quy định khác, các giá trị của sản phẩm được hiển thị là các giá trị định mức ở nhiệt độ phòng. Quý vị có thể nhận được các giá trị bổ sung, chẳng hạn như các giá trị dung sai, theo yêu cầu nếu các giá trị đó có sẵn và đã được phê duyệt để công bố.
Product Family List
All articles from EPIC® H-BE 32 Screw termination
| Article number | Số lượng tiếp điểm | Loại lõi tiếp điểm | Có lớp bảo vệ bằng dây | Dòng sản phẩm | Đơn vị giao hàng |
|---|---|---|---|---|---|
| 10202000 | 16+PE | Phích cắm | Đúng vậy | RECTANGULAR | 5.000 |
| 10202100 | 16+PE | Phích cắm | Không | RECTANGULAR | 5.000 |
| 10203000 | 16+PE | Ổ cắm | Đúng vậy | RECTANGULAR | 5.000 |
| 10203100 | 16+PE | Ổ cắm | Không | RECTANGULAR | 5.000 |
| 381167237 | 16+PE | Phích cắm | Đúng vậy | HDC | 1.000 |
| 381167238 | 16+PE | Ổ cắm | Đúng vậy | HDC | 1.000 |
